概述

1. 摘要

本文讲解如何根据开源项目[1]和Udacity的自动驾驶仿真工具[2]，训练一个CNN自动驾驶模型，并在仿真器中看到自己模型的自动驾驶效果。

2. 自动驾驶仿真原理

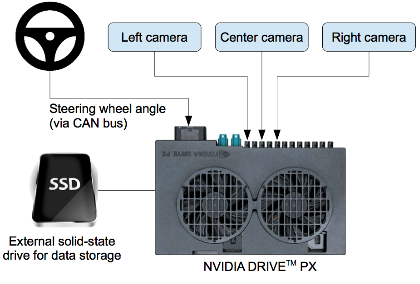

自动驾驶仿真的“硬件”原理图如下：

在这里插入图片描述

从原理图中，我们需要知道，人在开车的时候，有检测系统采集了如下参数

三个摄像机采集的图像：Left，Center，Right
转向角，速度，油门，刹车

摄像机的图像，代表有监督学习的输入；转向角，速度，油门，刹车作为有监督学习的输出。

下面讲解自动驾驶仿真的具体步骤，本文的系统为Win-10。

3. 收集自动驾驶数据

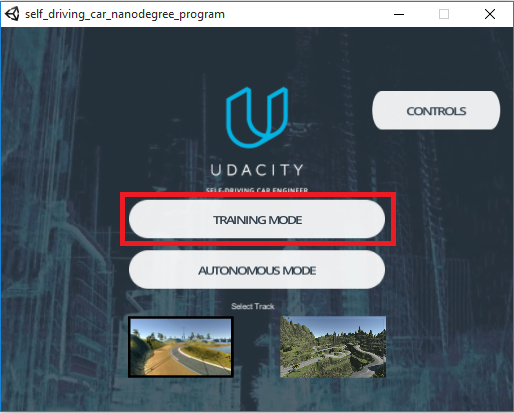

在[2]中下载最新的模拟器，下载beta-simulator-windows.zip，解压后，双击打开beta_simulator.exe，直接点play按钮，进入模拟器，如下。

在这里插入图片描述

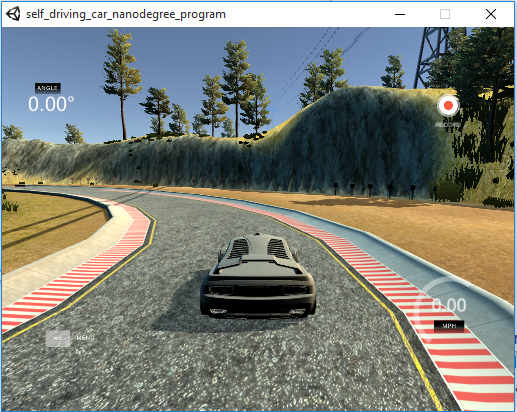

选择训练模式“TRAINING MODE”，进入训练模式，如下图所示。

在这里插入图片描述

此时，可以用键盘的上下左右按键来控制小车的移动，相当于驾驶员在驾驶小车。

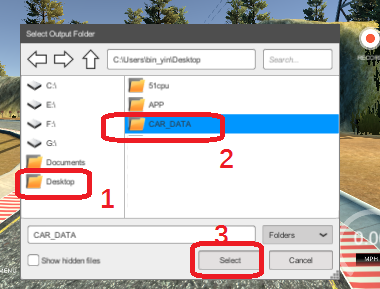

但是，我们控制小车，并不会记录数据。要记录我们驾驶小车的数据，需要按R键，选择数据存储目录，并按Select按钮结束，如下图所示。

在这里插入图片描述

接下来，我们用键盘的上下左右按键来控制小车的移动，就当玩游戏。从这时开始，模拟器就记录小车的移动。

在驾驶模拟小车时，务必好好操作，不要撞墙或驶出边界，因为最终模型学习的就是你的假设经验。

如果想停止驾驶，需要按两次R键，等待模拟器将记录的数据都dump到数据存储目录，最终我们得到模拟器输出的一个csv文件driving_log.csv和IMG文件夹，文件夹中记录了三个摄像机采集的各个时刻的图像。

至此，数据获取完毕，接下来用这些数据训练模型。

4. 训练模型

用git clone [1]中的项目，并执行如下步骤：

（1）在项目中创建文件夹data，并将模拟器输出的csv文件driving_log.csv复制到data目录下

（2）安装Anaconda[4]，并根据项目[1]中的yml文件创建虚拟环境，执行如下命令

conda env create -f environments.yml

打开environments.yml文件，可以看到创建的虚拟环境名为car-behavioral-cloning。
这个步骤下载安装一些module会比较费时，若出现安装失败的情况，可能是网络环境的问题，需要把创建的虚拟环境car-behavioral-cloning删除，再重新执行conda env create -f environments.yml命令，笔者也是创建了好几次才创建成功的。

（3）训练模型

python model.py

打开model.py可以看到，项目中的模型是一个由5层CONV加4个隐层组成的简单CNN模型。我们可以修改这个文件，训练自己的模型。


model = Sequential()
model.add(Lambda(lambda x: x/127.5-1.0, input_shape=INPUT_SHAPE))
model.add(Conv2D(24, 5, 5, activation='elu', subsample=(2, 2)))
model.add(Conv2D(36, 5, 5, activation='elu', subsample=(2, 2)))
model.add(Conv2D(48, 5, 5, activation='elu', subsample=(2, 2)))
model.add(Conv2D(64, 3, 3, activation='elu'))
model.add(Conv2D(64, 3, 3, activation='elu'))
model.add(Dropout(args.keep_prob))
model.add(Flatten())
model.add(Dense(100, activation='elu'))
model.add(Dense(50, activation='elu'))
model.add(Dense(10, activation='elu'))
model.add(Dense(1))

5. 仿真运行

（1）在项目[1]中运行模型

python drive.py model.h5

drive.py中，其实是启动了一个socketio的server，与仿真器通信（仿真器是一个socketio的client）。

从这个py文件中，我们可以看到，要控制仿真器中小车的运动，需要向仿真器发送如下两个参数

steering_angle：转向角
throttle：油门

def send_control(steering_angle, throttle):
sio.emit(
"steer",
data={
'steering_angle': steering_angle.__str__(),
'throttle': throttle.__str__()
},
skip_sid=True)

在小车运动过程中，会通过’telemetry’ event发送小车当前的转向角、油门、车速，以及当前摄像机拍摄的照片到drive.py中如下代码

#registering event handler for the server
@sio.on('telemetry')
def telemetry(sid, data):
if data:
# The current steering angle of the car
steering_angle = float(data["steering_angle"])
# The current throttle of the car, how hard to push peddle
throttle = float(data["throttle"])
# The current speed of the car
speed = float(data["speed"])
# The current image from the center camera of the car
image = Image.open(BytesIO(base64.b64decode(data["image"])))

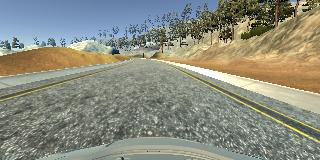

仿真器发送过来的数据中，只有小车处于中央位置摄像机拍摄的图像，如下所示

在这里插入图片描述
