概述

1.传输层的UDP

职责：在主机可以和主机通信的基础上，实现了进程与进程的通信

UDP的特点：（寄信一样，想寄多少寄多少）

基于udp的应用层协议

2.传输层TCP协议：Transmission Control Protocol 传输控制协议（重点）

TCP的三次握手（handshake）的过程

从标志位的角度

从序列号的角度：

从TCP状态变更的角度

Linux命令行的介绍

抓包wireshark的抓包命令

1.传输层的UDP

职责：在主机可以和主机通信的基础上，实现了进程与进程的通信

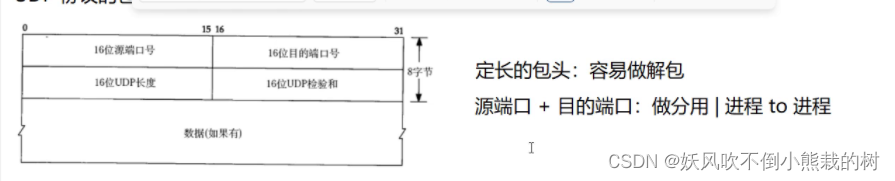

UDP协议的包头添加的封装（包括解包和分用即可）

解包就是把这8个字节去掉，交给应用层。

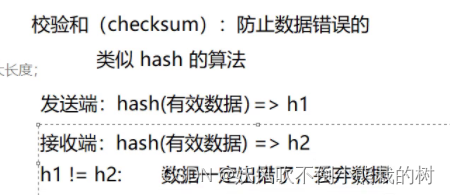

校验和(checksum)：防止数据错误的机制（类似于hash的算法）采用的是CRC算法

包头：header

有效数据(负荷)：payload

udp协议首部中有一个16位的最大长度，也就是说一个udp能传输的数据的最大长度是64k(包含udp首部)？？？？/？？？？？？？

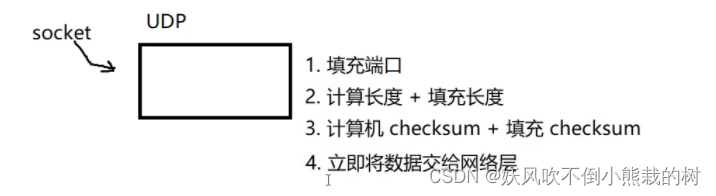

发送

ps：UDP协议栈内部没有缓冲区

udp只有接收缓冲区，没有发送缓冲区

udp的socket既能读，也能写，这个概念叫做全双工（既可以发也可以收）

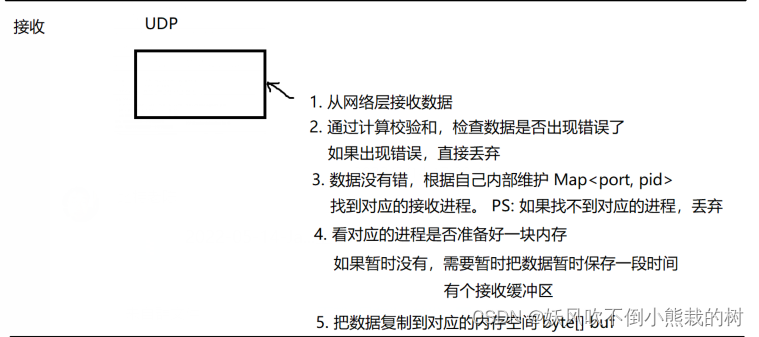

接收

UDP的特点：（寄信一样，想寄多少寄多少）

1.不可靠（只管发，对方有没有收到，不知道）

2.无连接（不需要建立连接）

3.数据是面向数据报文的（我发了什么对方就会收到什么，不会多发或者少发）

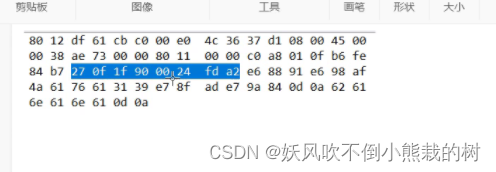

抓包

两个数字是一个字节，蓝色的是8个字节，是udp的报头部分

这个采用的是大端模式

大端 27 0f直接翻译，如果是小端是0f 27

变为十进制就是：源端口号：9999

目的端口号：8080

长度：36（数一下，刚刚好）

基于udp的应用层协议

NFS:网络文件系统

TFTP:简单文件传输协议（比FTP（文件传输协议）使用简单，但是FTP使用TCP传输）

DHCP:动态主机配置协议

BOOTP:启动协议（用于无盘设备启动）

DNS:域名解析协议

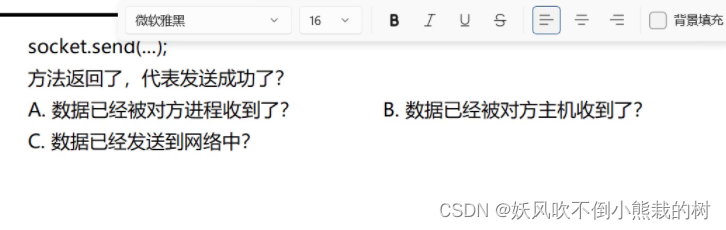

笔试题

选C 数据只是被发送出去了，不知道后续会怎么样

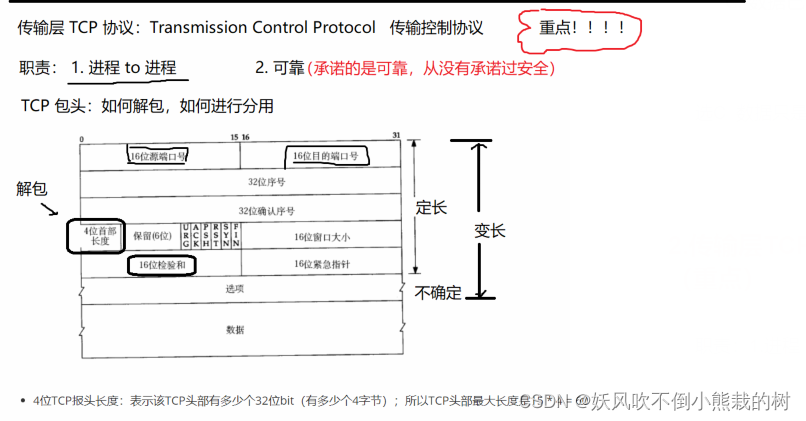

2.传输层TCP协议：Transmission Control Protocol 传输控制协议（重点）

职责：1.进程 to 进程 2.可靠（承诺的是可靠，但是从来没有承诺过安全）

TCP包头：如何进行解包，进行分用

tcp首部包括选项，所以是变长的

所以在首部长度字段中写入整个包头的长度，做解包用的。

以四个字节为单位的，存1表示长度4个字节，2表示长度8个字节，而一个字节8个bit

tcp校验和与udp类似：

TCP的可靠性

1.tcp会尽自己最大的努力，将数据发送给对方

2.如果真的遇到发送不过去的情况，tcp至少会告诉发送进程，数据发送失败了

3.保证不会收到错误的数据（通过checksum）

4.tcp能保证收到的数据一定是有序的，按照发送进程发送时的t）

（发送的数据可能和接受的顺序在接收后可能是乱序的，udp没有做有序的保证，但是tcp保证了）

5.tcp会根据对方的接收能力和网络线路的承载能力，进行流量的控制

TCP保证可靠性的机制

1.确认-应答机制：接收方（对方的TCP）有责任对收到的信息进行确认(ackonwledge)应答。

问：如果一次性收到多条数据，怎么知道我应答的是哪条数据？

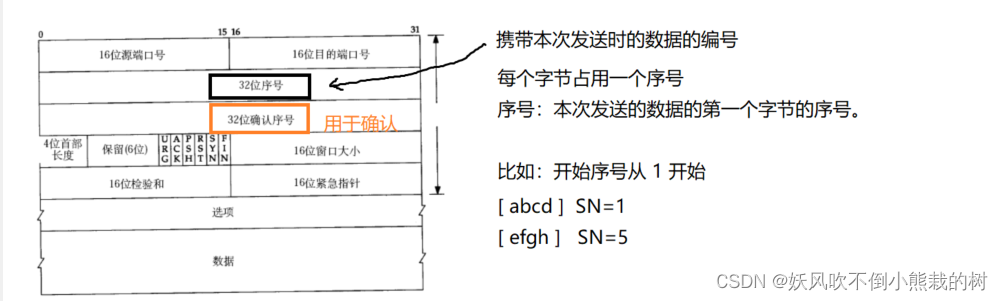

答：所以应该对数据做一定的编号（序列号 sequence number SN），只要明确哪个收到，就是这个数据收到了。

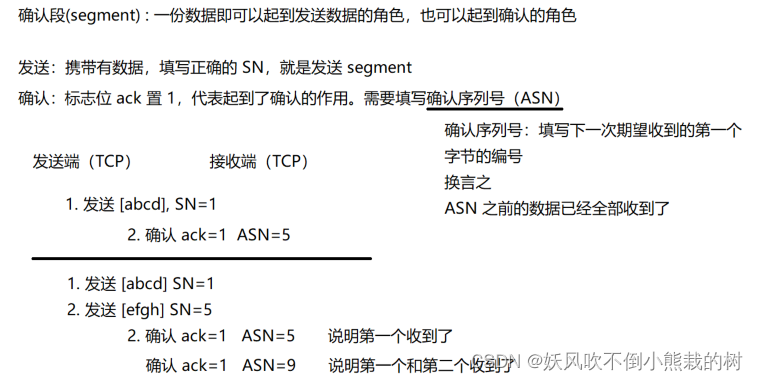

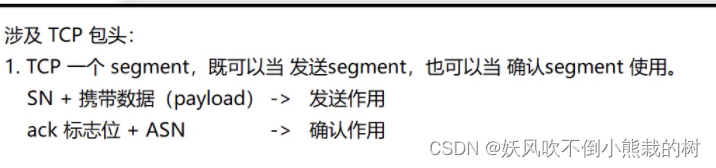

2.确认段（segment）:一份数据既可以当发送的数据，也可以起到确认的角色

可以省略确认ack=1

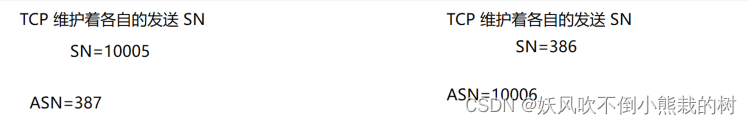

TCP 各自发送的SN、ASN都是独立的(序列号是独立的)

ASN(期望下一个发送的序列号)

SN 本次数据的第一个字节的编号

站在发送端：

当我发送一份数据，没有收到应答时，可能发送了什么？

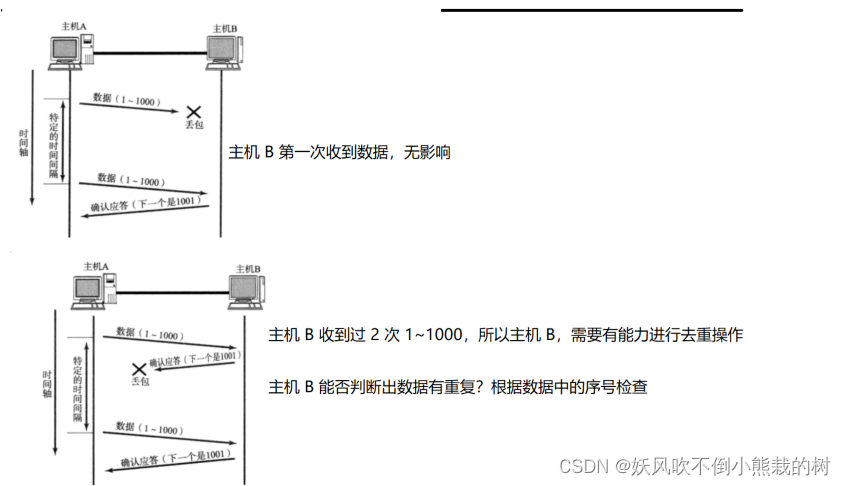

可能的情况：a.对方没有收到

b.对方收到了，只是应答没有发送过来

遇到这样的情况,解决办法：（超时重传机制）

1.不应该无限期的等下去（超时timeout机制）

2.然后重新发送数据

对于a的情况我重新发送数据，接收端等同于第一次收到这个数据，对接收端的主机没有影响

对于b的情况，只是应答被丢失，那么我重新发送数据，接收端就收到了2次数据，所以接收端要有能力进行去重操作。

接受端主机能否判断出数据有重复？

答：根据序列号来判断这个数据是否收到过，然后再判断是否接收这些数据，接收哪些数据。

所以TCP在发送数据的时候。发送端不需要在意没有收到应答是什么原因，只要超时重传即可。真的接收端收到了重复的数据，直接丢掉即可。

那么超时重传是无限制的吗？

不是，超过一定上限（具体上限操作系统可以配置），就放弃，认为本次数据线路出现问题了。

1.TCP会关闭本次连接

2.TCP会通知进程（java中，采用异常方式抛出，是IOException的子异常）

3.TCP会发送一个reset segment 出去

超时时间的设置：

超时时间一般不是固定的长度，大多数采用的是逐步变长的长度。

10s-->20s-->40s-->80s

站在进程角度思考，向一个有问题的TCP线路中发送数据，请问多久之后，进制知道线路出问题了。

10+20+40+80s之后才会发现

作为TCP的发送方，经过一段时间之后，可以知道线路有问题的，但是TCP的接收方，无法得知线路是有问题的，无法区分对方是没有数据发送还是发送失败了。

所以确认应答机制（数据编号机制+超时重传机制）

3. 连接(Connection)管理(Management)

1.TCP有没有发送缓存区(send buffer)

有，发送数据之后不可以直接丢弃，不可以，可能要重发。所以，至少需要一个地方保存这些数据。

2.TCP有接收缓冲区。

3.TCP需要维护好发送时的序号 SN=x，才可以用于发送时填充SN字段。

4.TCP得维护已经接收的数据的序号 ASN=y；维护之后才可以进行去重。

5.维护状态信息

进去操作系统，只有一个TCP协议栈，并不是每一个TCP都有一个协议栈。

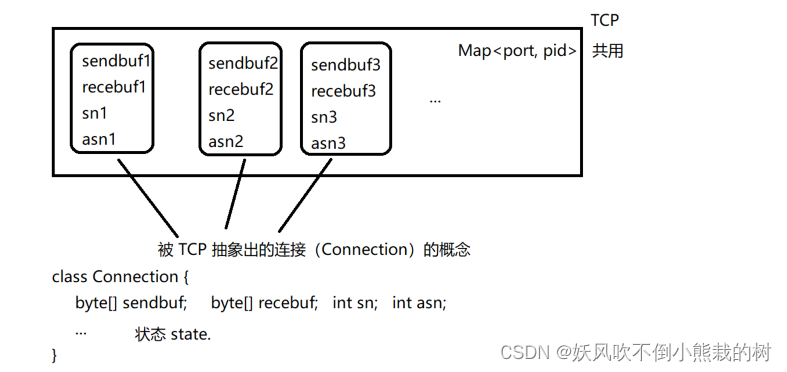

在TCP协议栈的角度，连接是属性的集合，把关键的属性抽象出来形成了一个连接。

还维护了整体的Map，也是共用的。

为什么需要进行建立连接的过程？

1.必须确认对方存在，才能可靠的传输。

2.交换一些必要的数据。

SN不是直接从1开始的，要不然安全性不高，会双方各自随机SN生成，随后需要交换。

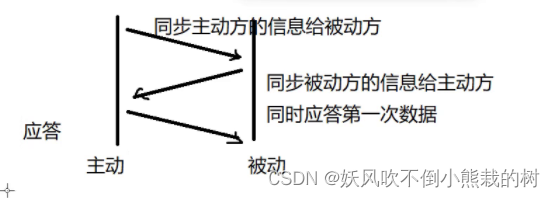

在正式通信之前，需要一个阶段

1.确认对方在线

2.同步（synchronize）一些基本信息

a.2，3基本是同一时间发生的

b.TCP的segment可以既承载数据，又承载应答的职责

结论：2，3是会被合并的

TCP的三次握手（handshake）的过程

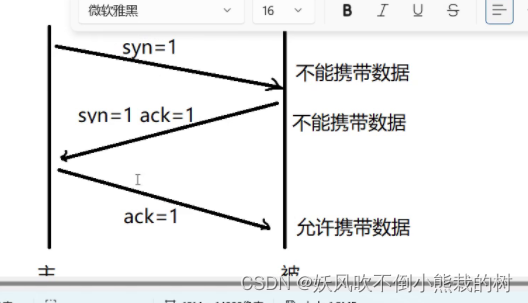

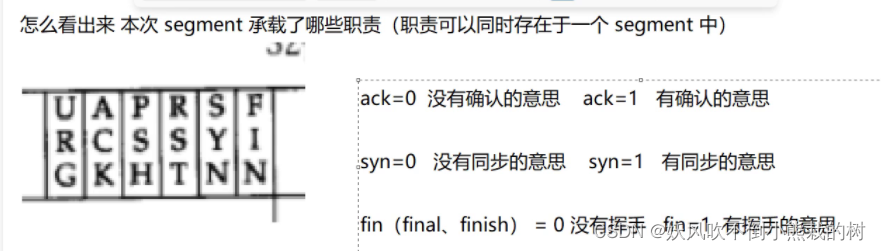

从标志位的角度

segment的种类：

发送segment

确认segment

同步信息（握手阶段使用）segment

挥手segment

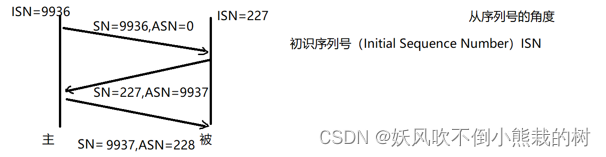

从序列号的角度：

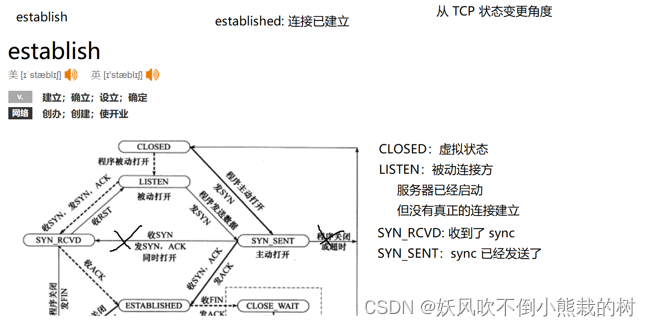

从TCP状态变更的角度

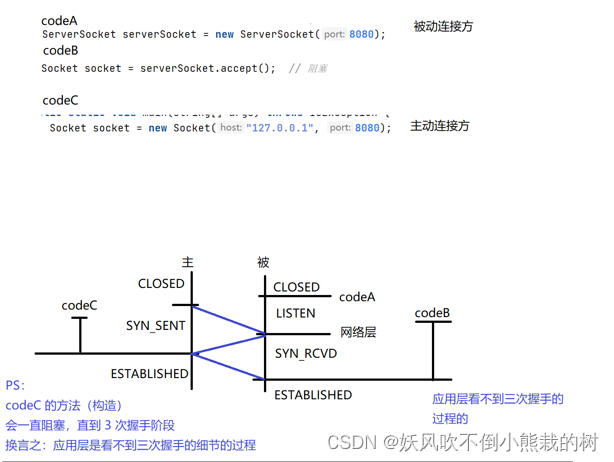

建立连接的过程

CLOSED:虚拟状态(最原始的状态)

LISTEN:被动连接方（服务器在监听，但是还没有连接出现），服务器已经启动，但没有真正的连接建立

SYN_RCVD:收到了snyc

SYN_SENT:sync已经发送了

虚线是被动连接方，实线是主动连接方走的路。

而我如何知道当前处于什么阶段？

根据状态。

TCP的状态（表示当前连接目前的状况）

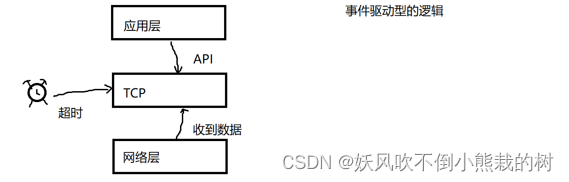

TCP协议栈逻辑：是典型的时间驱动型逻辑，也就是戳一下动一下

时钟用来控制超时的。

所以上面的程序被动打开是应用层搞出来的事情

程序发送数据是应用层搞出来的事

收到SYN是网络层搞出来的（网络层从下层收到了）

被动连接方：服务器部分代码截图

主动连接方

Linux命令行的介绍

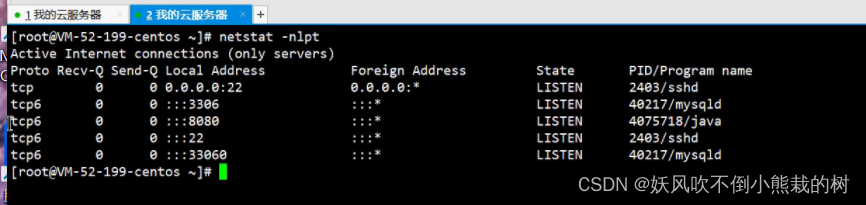

如何查看端口是否存在 netstat 命令

# netstat -nlpt n把所有按照数字形式显示，l是只看listen状态的TCP

p把进程id打出来 t 是只看tcp

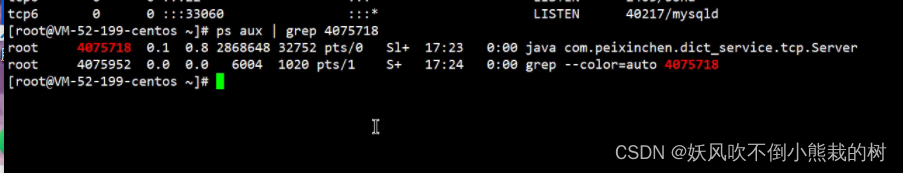

然后再看一下4075718进程是谁？

# ps aux | grep

客户端

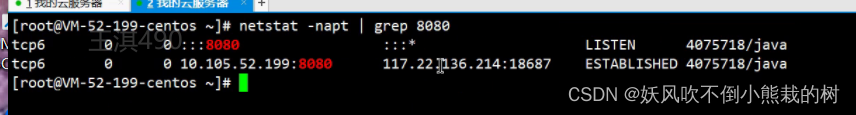

netstat -napt | grep 8080

看全部的状态，但是只看8080这个端口的

第二条就是真正建立连接，是established状态，

上面的10.105.52.100：8080 是服务器的ip地址以及端口

117.22.136.214:18687 是本机的公共ip地址，以及端口

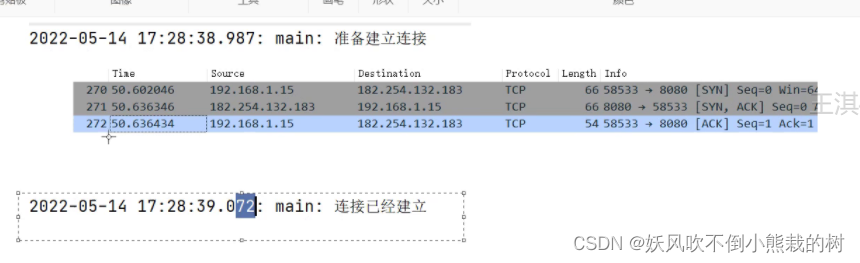

客户端抓包：

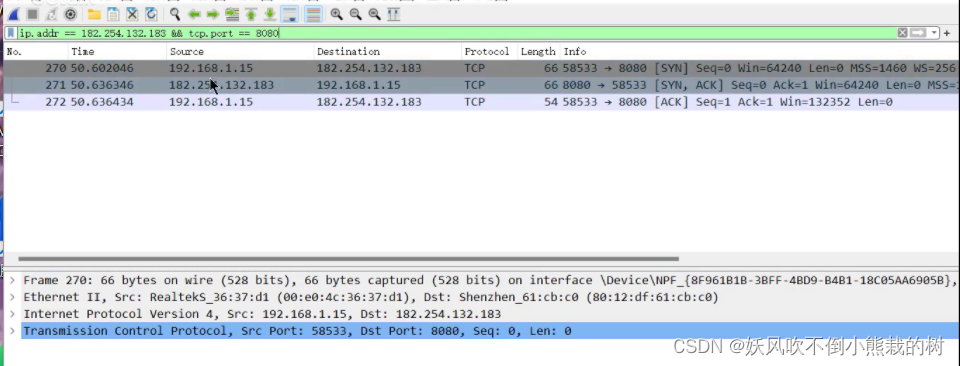

抓包wireshark的抓包命令

ip.addr == 182.254.132.183 && tcp.port == 8080

客户端没有发送数据，所以抓到的包属于三次握手

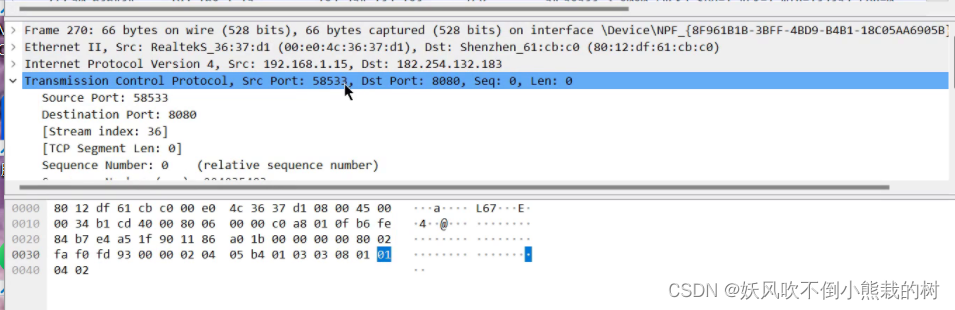

第一条（从客户端到服务器），source:源ip destination:目的ip 协议 TCP 长度就是应用层的长度，segment长度还包括tcp header 的长度。

Info 从58533 到 8080 标准位SYN,序列号为 0，Len：为0，因为没有携带数据

MSS WS

第二条（从服务器到客户端）：所以端口号反过来了，从58533到8080，标志位为SYN,ACK

序列号为 0(这是相对的)，

第三条，只有一个ack

因为我们没有发送数据，所以没有应用层的数据

所以这里前俩条为应用层的数据帧，然后是网络程，然后是传输层

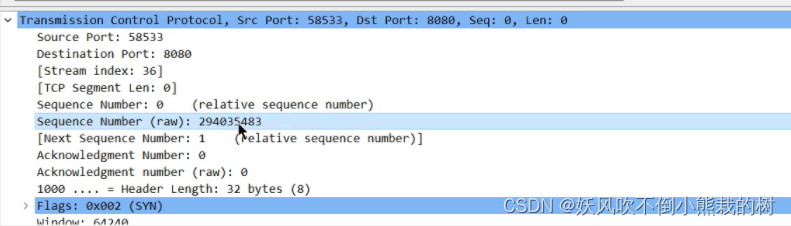

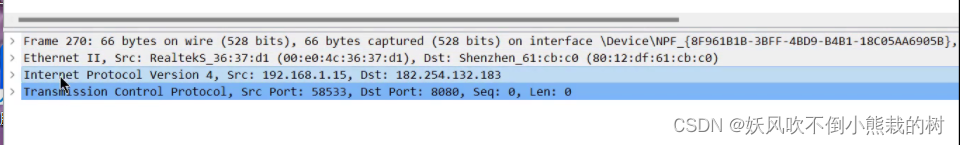

把传输层展开

蓝色的部分就是包头部分

0xe4a5 就是源端口号 58533

相对的序列号为0 ，真实的虚拟号为294035483（意思是序列号是随机生成的，并不是从零开始的）

Acknowledgment Number : 0 确认序列号为0

Acknowledgment Number（raw）：0

所以第一行的四个，都是零

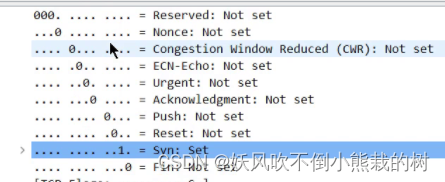

打开flag(标志位)

可以看到除了SYN被设置，其他的都没有被设置

服务器那一条的flag

SYN和ACK都被置为1

序列号是自己生成的

而刚才sequence number 为294035483，现在Acknowledgment Number +1

整个前面俩个包，

三次握手的过程在这俩次打印之间
