MQTT协议发送GPS坐标到服务器

一、配置GPS
在这里插入图片描述
个人感觉USB的GPS好一些。感觉不好找的同学我这还有淘宝链接，卖家没给钱，只是为了方便同学们。

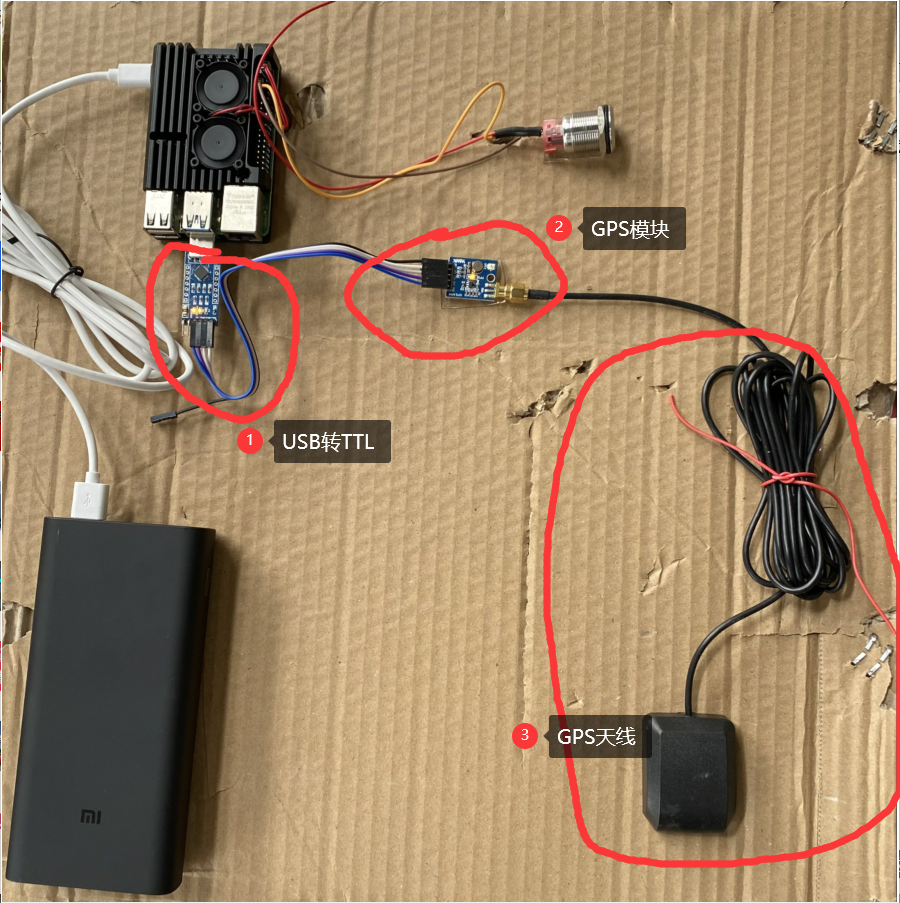

第一步买回来照着上图连线即可，我用了四根杜邦线：
USB的TXD连接GPS模块的RXD，USB的RXD连接GPS模块的TXD，USB的GND连接GPS模块的GND，USB的VCC连接GPS模块的VCC。连好之后GPS天线放窗外，不然没信号；USB插在树莓派上。

第二部要用树莓派读取到GPS的信号
首先查看一下这个USB，命令行输入：

复制代码

1
2
ls -l /dev/tty*

在这里插入图片描述

安装minicom

复制代码

1
2
sudo apt-get install minicom

安装好后使用minicom命令获取串口上的数据

复制代码

1
2
minicom -b 9600 -o -D /dev/ttyUSB0

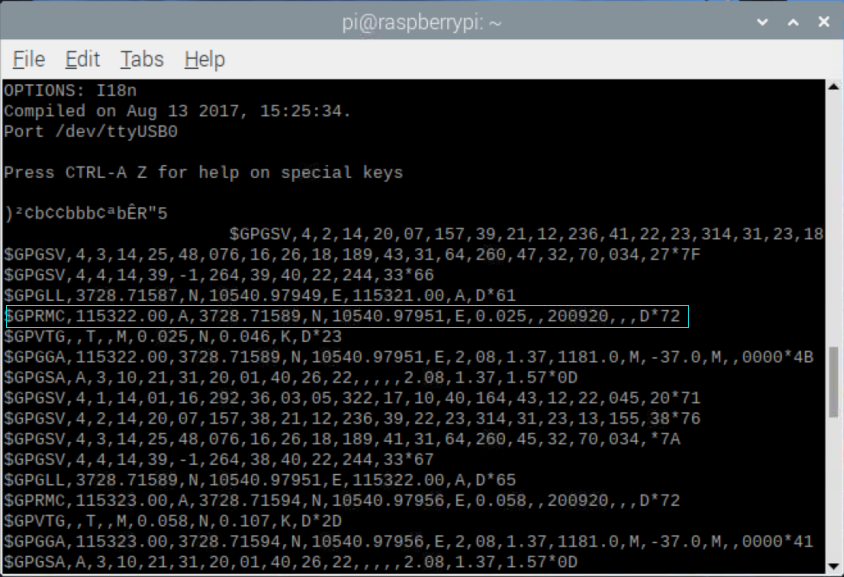

顺利的话会出现下图这种数据：


第三部用Python实时读取GPS数据
在终端依次输入

复制代码

1
2
3
4
5
mkdir GPS
cd GPS
touch GPS_test.py
gedit GPS_test.py

把下面代码粘进去

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
import serial #导入serial模块

ser = serial.Serial("/dev/ttyUSB0",9600)#打开串口，存放到ser中，/dev/ttyUSB0是端口名，9600是波特率

while True:
    line = str(str(ser.readline())[2:])  # readline()是用于读取整行
    # 这里如果从头取的话，就会出现b‘，所以要从第三个字符进行读取
    if line.startswith('$GPGGA'):
        line = str(line).split(',')  # 将line以“，”为分隔符
        Longitude = float(line[4][:3]) + float(line[4][3:])/60
        # 读取第5个字符串信息，从0-2为经度，再加上后面的一串除60将分转化为度
        Latitude = float(line[2][:2]) + float(line[2][2:])/60
        # 纬度同理
        print("经度:",Longitude)
        print("维度:",Latitude)

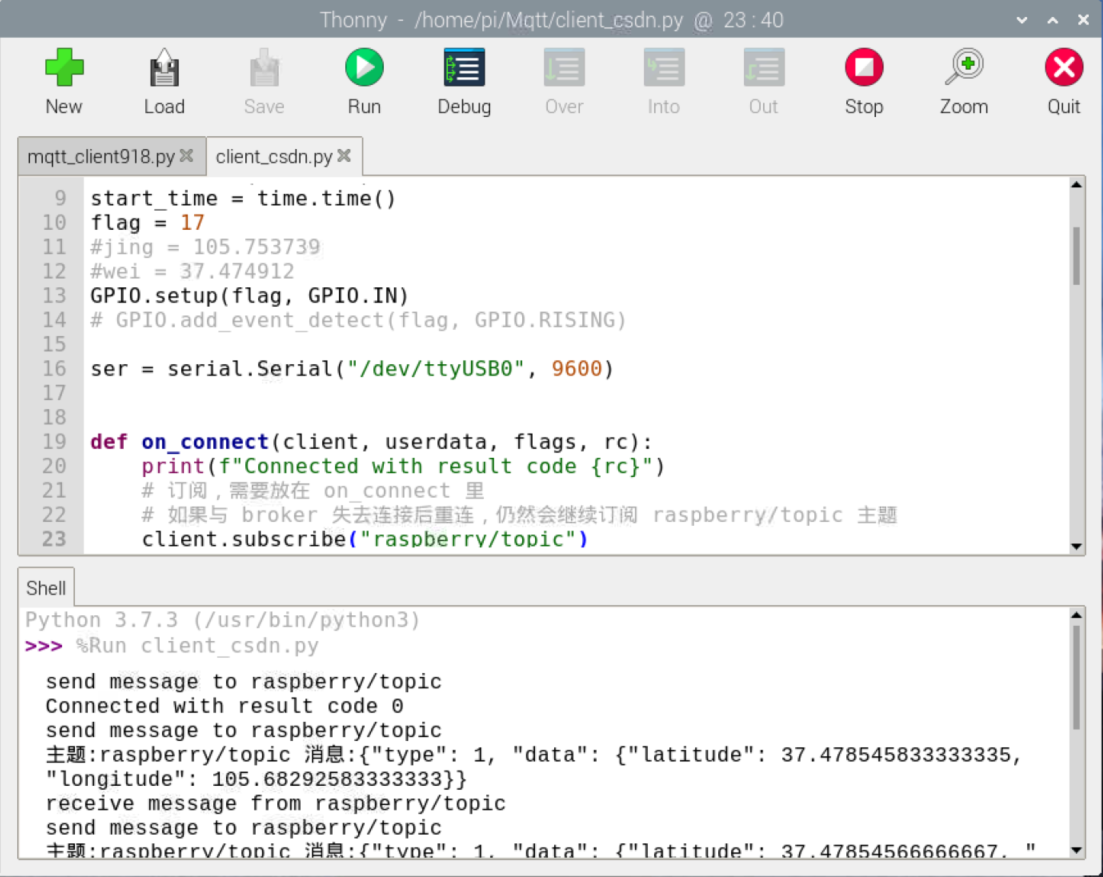

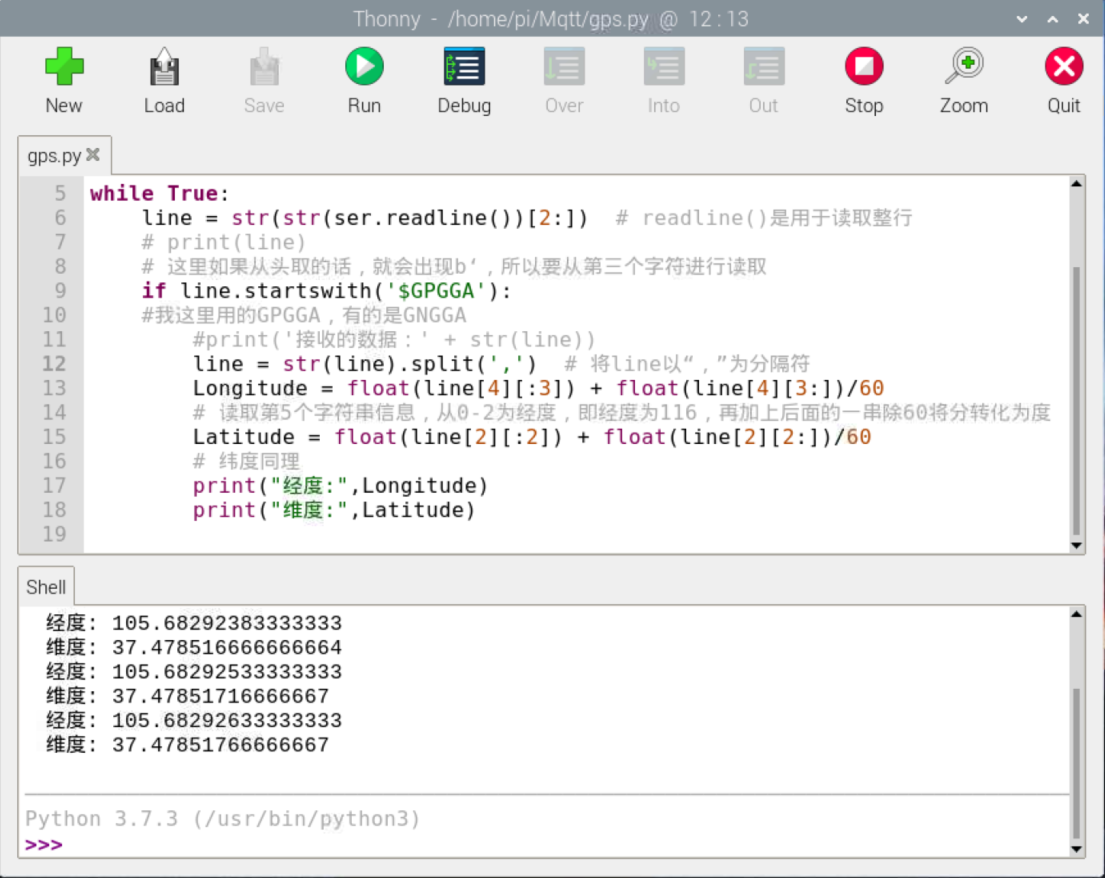

输出结果：

在这里插入图片描述

二、配置MQTT
接下来配置MQTT，MQTT小伙伴们可以去百度百科看一下，MQTT的话题、消息比较形象的例子是微信公众号。如果你关注了央视新闻，那么央视新闻发的消息都会给你推送；如果央视新闻也关注了你，那么你们就是互相关注，你发的消息也会给央视新闻推送。
下面来看一下如何用python实现使用MQTT协议收发消息：
需要用到的包为paho-mqtt
在树莓派终端输入

复制代码

1
2
pip install paho-mqtt

来安装paho-mqtt

在终端输入

复制代码

1
2
3
4
5
mkdir MQTT
cd MQTT
touch subscriber.py
gedit subscriber.py

把下面的代码粘进去

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# subscriber.py
import paho.mqtt.client as mqtt

def on_connect(client, userdata, flags, rc):
    print(f"Connected with result code {rc}")
    # 订阅，需要放在 on_connect 里
    # 如果与 broker 失去连接后重连，仍然会继续订阅 raspberry/topic 主题
    client.subscribe("raspberry/topic")

# 回调函数，当收到消息时，触发该函数
def on_message(client, userdata, msg):
    print(f"{msg.topic} {msg.payload}")

client = mqtt.Client()
client.on_connect = on_connect
client.on_message = on_message

# 设置遗嘱消息，当树莓派断电，或者网络出现异常中断时，发送遗嘱消息给其他客户端
client.will_set('raspberry/status', "OFF")

# 创建连接，三个参数分别为 broker 地址，broker 端口号，保活时间
client.connect("broker.emqx.io", 1883, 60)

# 设置网络循环堵塞，在调用 disconnect() 或程序崩溃前，不会主动结束程序
client.loop_forever()

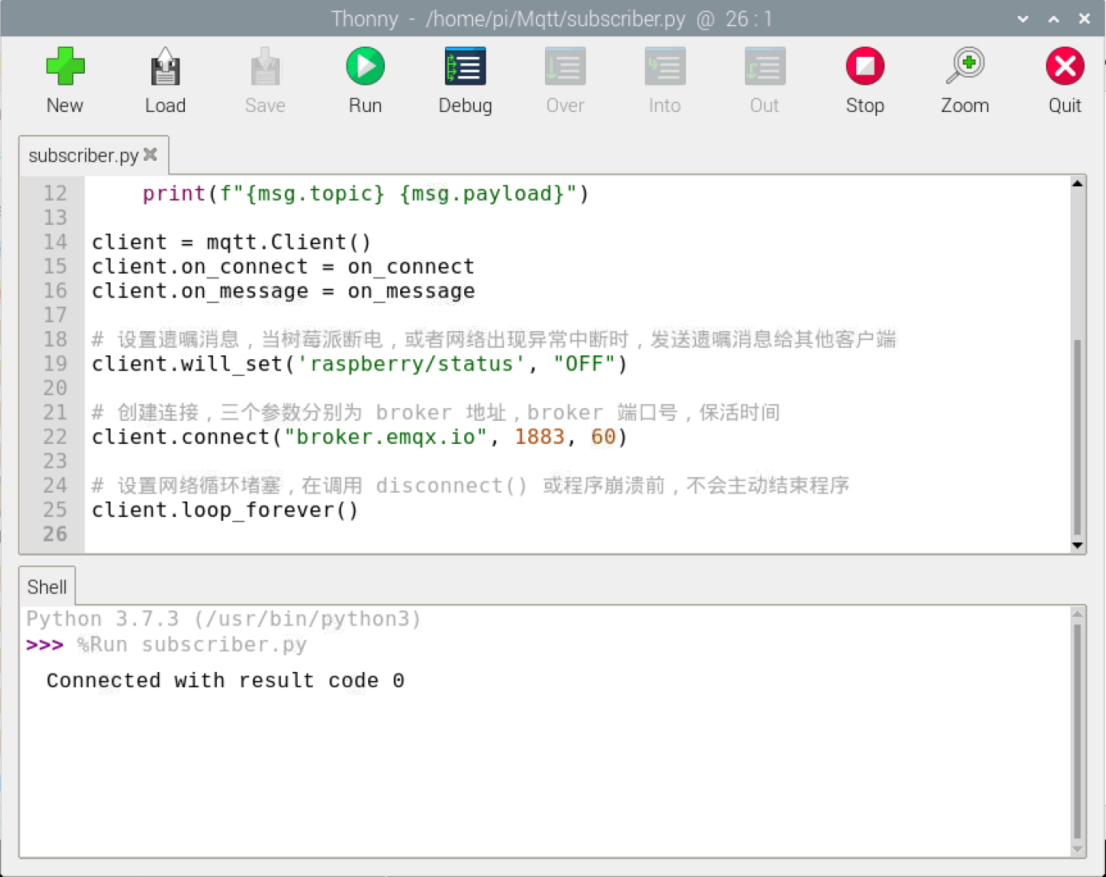

运行结果：
code 0表示连接成功，其他数字不对。

到MQTTX官网下载MQTTX客户端给话题raspberry/topic发消息，测试能不能收到。

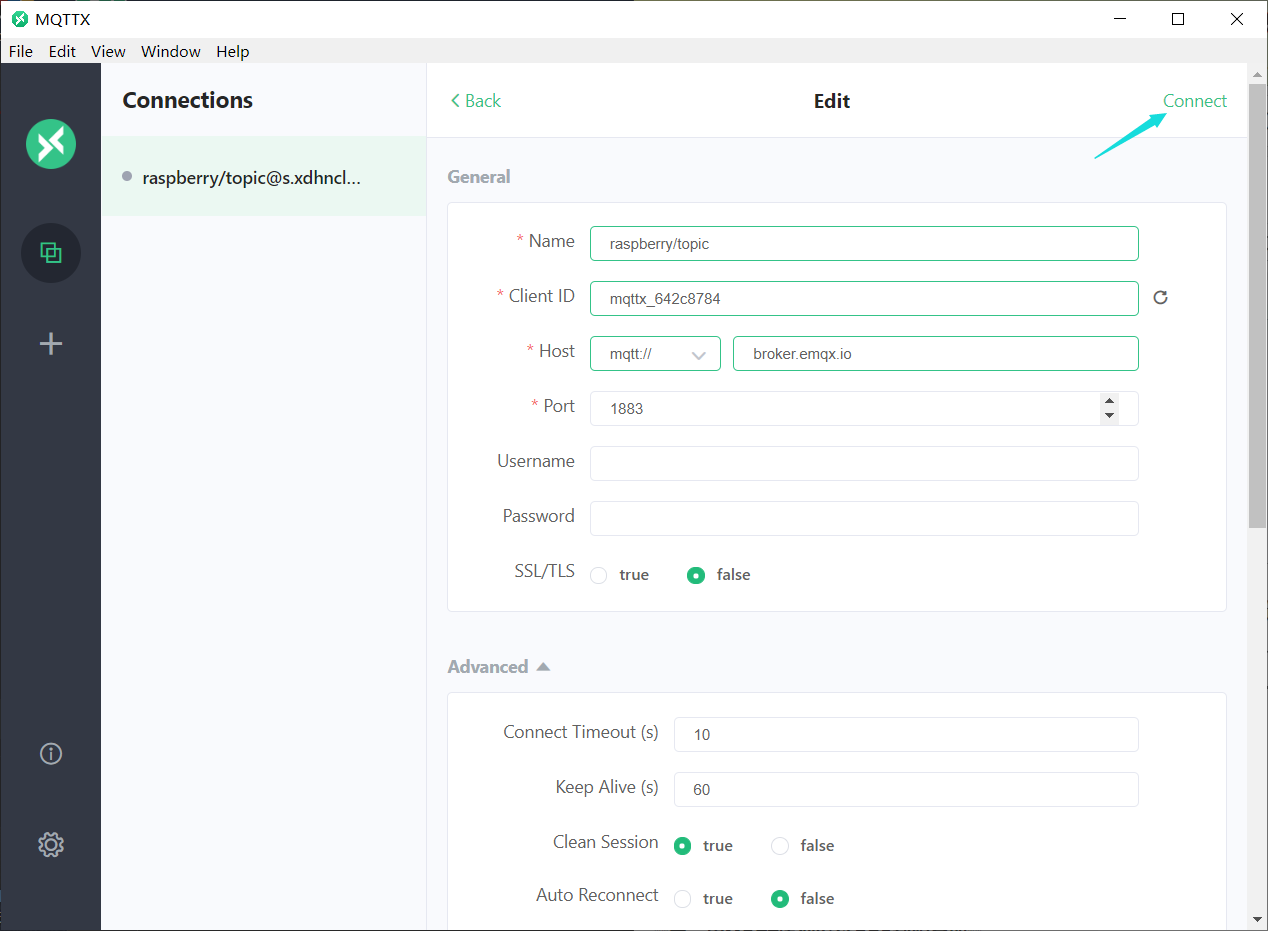

下载安装好之后按照下图输入：
Client ID是随机的。
在这里插入图片描述

然后点击右上角Connect：
在这里插入图片描述

这时，回到树莓派终端运行

复制代码

1
2
python3 subscriber.py

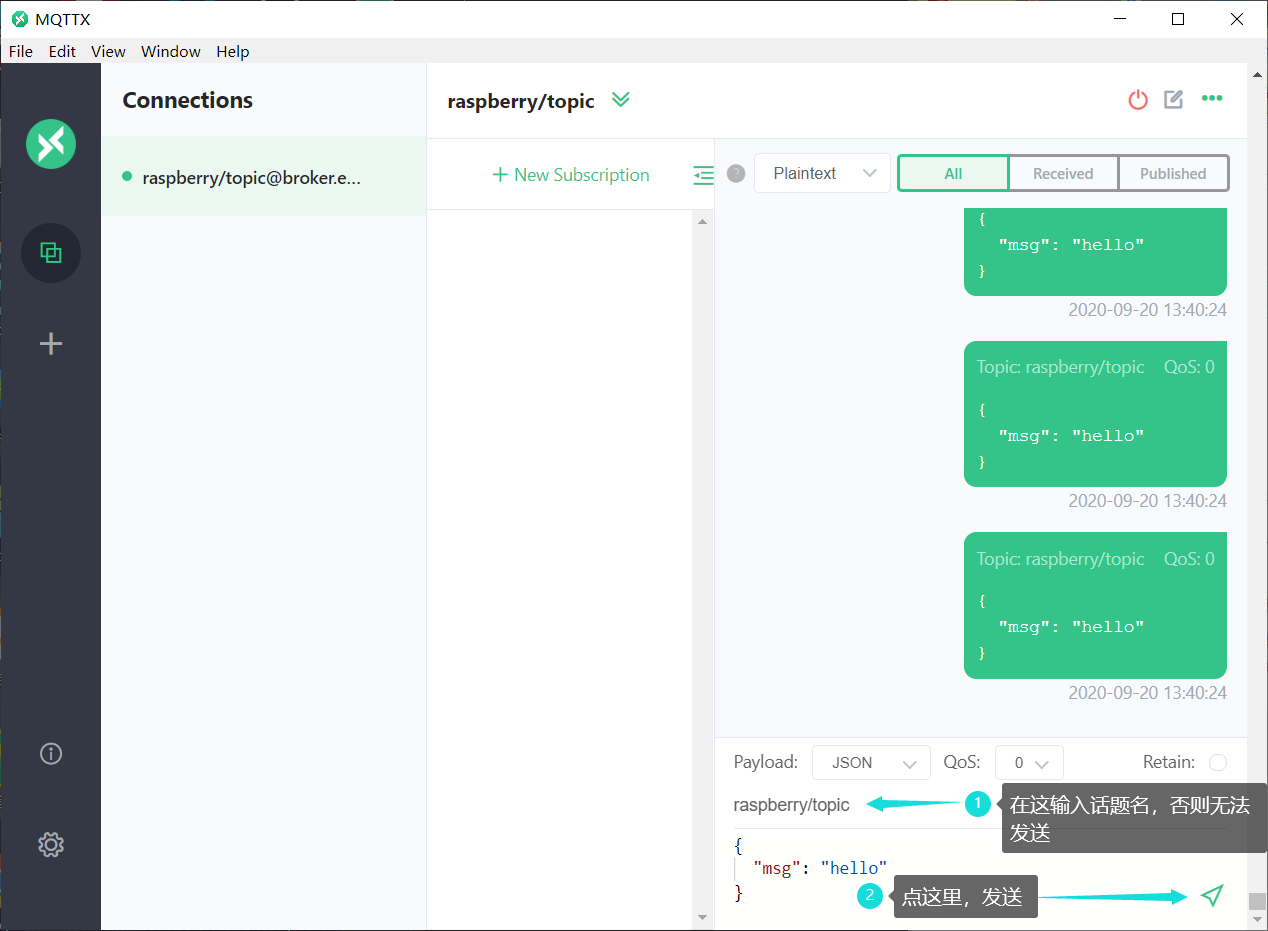

然后用客户端发送消息，观察终端是否显示刚刚发布的消息。成功的话应该是这样的：

在这里插入图片描述

下面来试试用树莓派发送消息：
在终端输入

复制代码

1
2
3
4
cd MQTT
touch publisher.py
gedit publisher.py

把下面的代码粘进去

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
import paho.mqtt.client as mqtt
import time

def on_connect(client, userdata, flags, rc):
    print(f"Connected with result code {rc}")

client = mqtt.Client()
client.on_connect = on_connect
client.connect("broker.emqx.io", 1883, 60)

# 每间隔 2 秒钟向 raspberry/topic 发送一个消息，连续发送 10 次
for i in range(10):
    # 四个参数分别为：主题，发送内容，QoS, 是否保留消息
    client.publish('raspberry/topic', payload=i, qos=0, retain=False)
    print(f"send {i} to raspberry/topic")
    time.sleep(2)

client.loop_forever()

运行

复制代码

1
2
python3 publisher.py

再打开一个终端进入MQTT文件夹

复制代码

1
2
python3 publisher.py

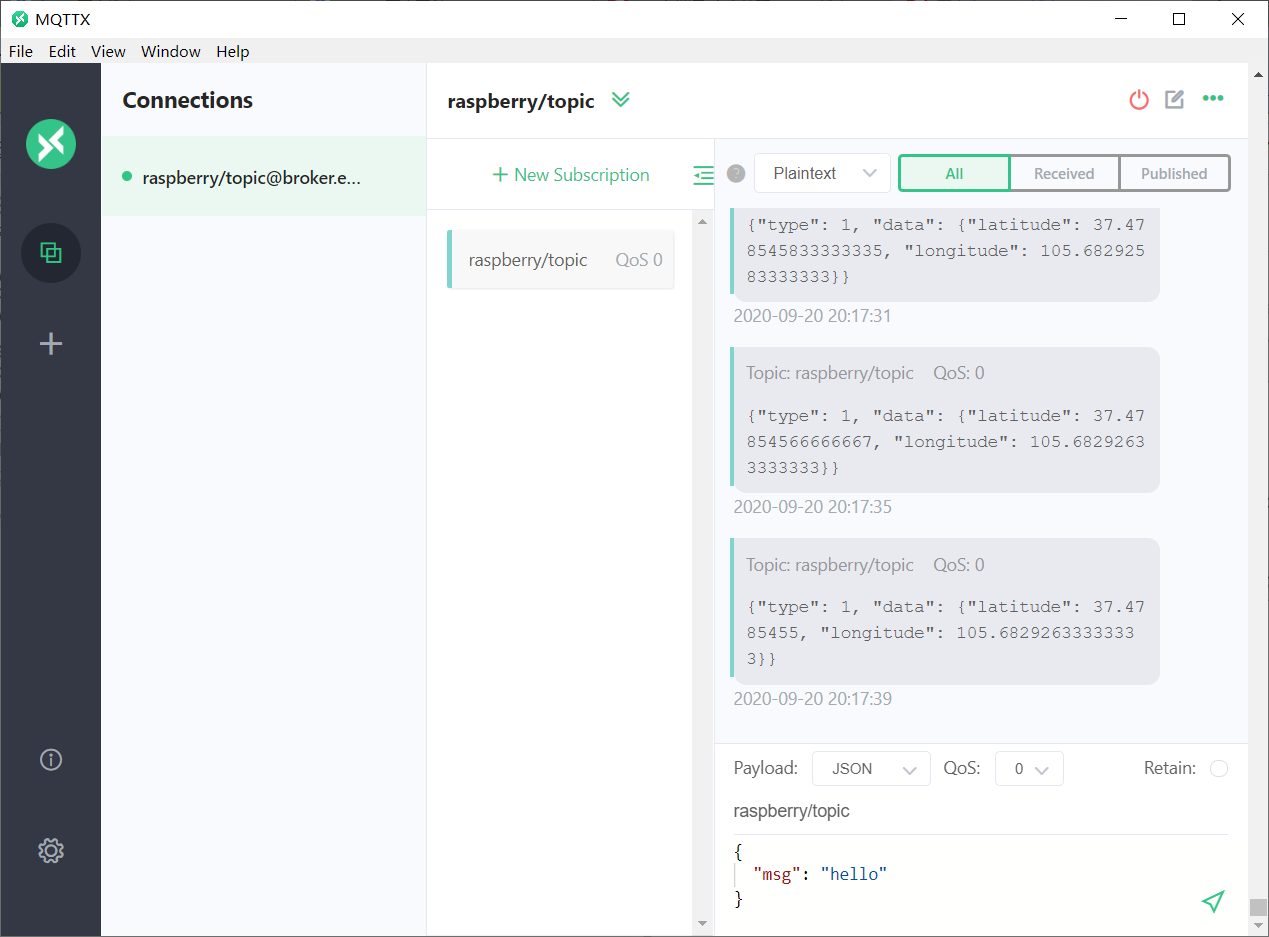

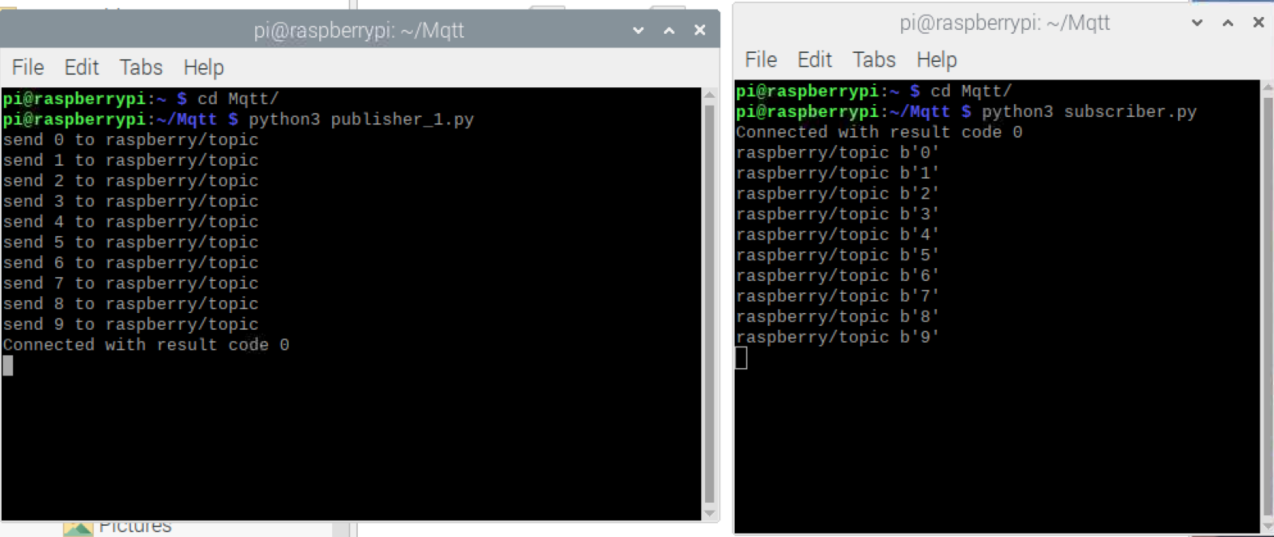

结果：
在这里插入图片描述

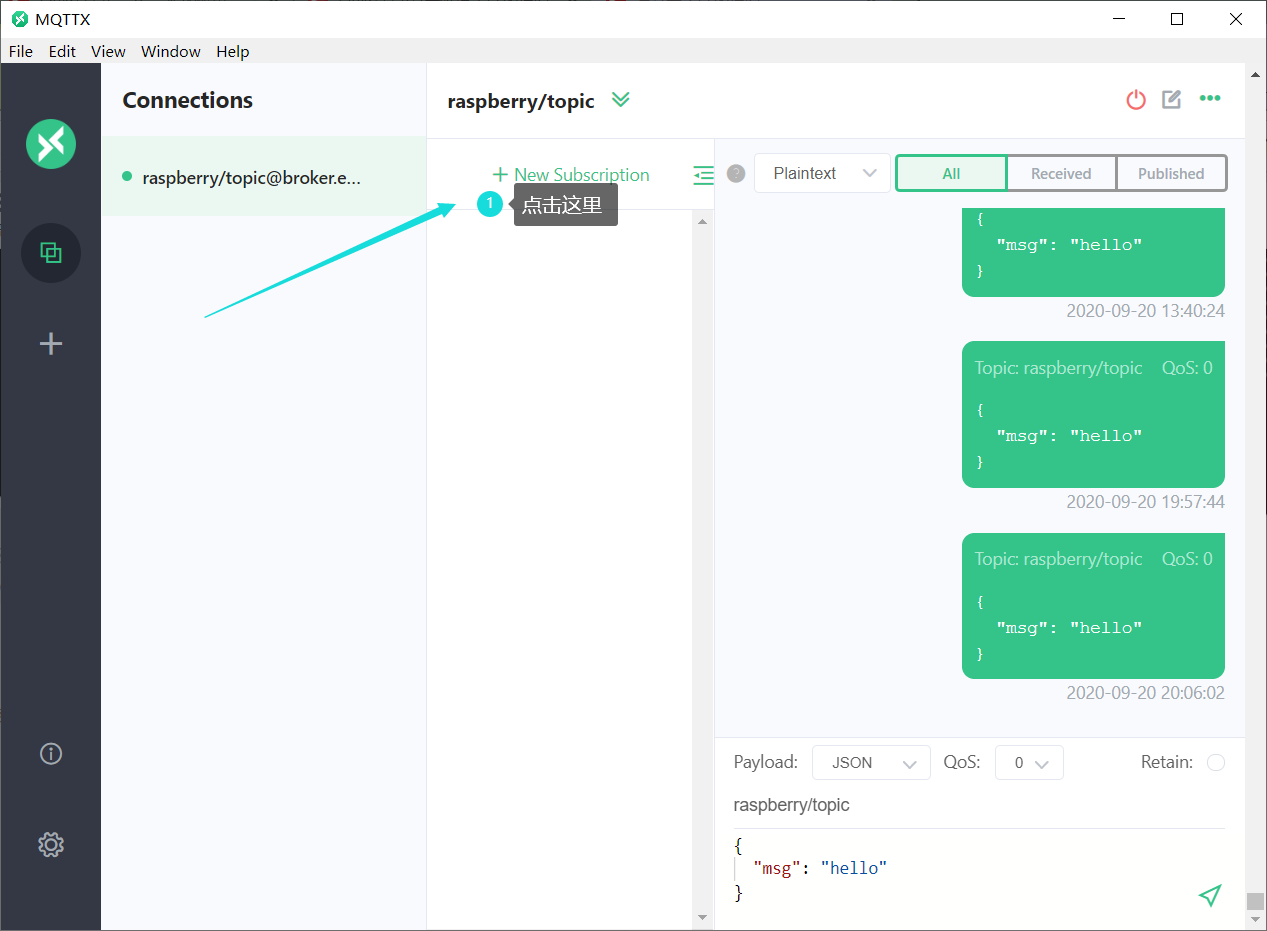

想用客户端查看的话

点击 Confirm之后就能看到

三、用MQTT协议发送GPS到服务器
现在一般用json格式来传送数据，下面代码就是将GPS坐标进行简单的封装之后发送到服务器。

复制代码

import paho.mqtt.client as mqtt
import RPi.GPIO as GPIO
import serial  # 导入serial模块
import json
import time

GPIO.setwarnings(False)
GPIO.setmode(GPIO.BCM)
start_time = time.time()
flag = 17
#jing = 105.753739
#wei = 37.474912
GPIO.setup(flag, GPIO.IN)
# GPIO.add_event_detect(flag, GPIO.RISING)

ser = serial.Serial("/dev/ttyUSB0", 9600)

def on_connect(client, userdata, flags, rc):
    print(f"Connected with result code {rc}")
    # 订阅，需要放在 on_connect 里
    # 如果与 broker 失去连接后重连，仍然会继续订阅 raspberry/topic 主题
    client.subscribe("raspberry/topic")

def on_message(client, userdata, msg):
    # print(f"{msg.topic} {msg.payload}")
    print("主题:" + msg.topic + " 消息:" + str(msg.payload.decode('utf-8')))
    print(f"receive message from raspberry/topic")

def on_subscribe(client, userdata, mid, granted_qos):
    print("On Subscribed: qos = %d" % granted_qos)

start_time = time.time()
client = mqtt.Client()
client.on_connect = on_connect
client.connect("broker.emqx.io", 1883, 60)
#client.connect("broker.emqx.io", 1883, 60)
client.on_message = on_message
client.will_set('raspberry/status', "OFF")

while True:

client.on_message = on_message
    client.loop_start()
    line = str(str(ser.readline())[2:])  # readline()是用于读取整行
    # print(line)
    # 这里如果从头取的话，就会出现b‘，所以要从第三个字符进行读取

if line.startswith('$GPGGA'):
        # 我这里用的GPGGA，有的是GNGGA
        # print('接收的数据：' + str(line))
        line = str(line).split(',')  # 将line以“，”为分隔符
        jing = float(line[4][:3]) + float(line[4][3:]) / 60
        # 读取第5个字符串信息，从0-2为经度，即经度为116，再加上后面的一串除60将分转化为度
        wei = float(line[2][:2]) + float(line[2][2:]) / 60
        # 纬度同理
        # print(jing)
        data1 = {
            "type": 1,  # 1表示轨迹
            "data": {
                "latitude": (wei),
                # 纬度
                "longitude": (jing)
                # 经度
            }
        }
        param1 = json.dumps(data1)
        client.publish("raspberry/topic", payload=param1, qos=0)
        print(f"send message to raspberry/topic")
        time.sleep(4)

if GPIO.input(flag) == GPIO.LOW:
        data2 = {

"type": 2,  # 2表示作业情况
            "data": {
                "worktime": ((time.time() - start_time) / 3600),  # 表示作业3小时
                "working_area": ((time.time() - start_time) * 1.12 * 6 * 0.0015)
                # 表示作业面积亩
            }
        }
        param2 = json.dumps(data2)
        # print("主题:"+msg.topic+" 消息:"+str(msg.payload.decode('utf-8')))

print(f"data2")
        client.publish("raspberry/topic", payload=param2, qos=0)
        while True:
            print(f"OFF")
            time.sleep(10)

GPIO.cleanup()
client.loop_forever()
