数字电子技术之逻辑代数基础

1. 布尔与布尔代数
2. 基础公式
3. 吸收定律
4. 多余项定律
5. 摩根定律
6. 逻辑运算的优先级
7. 带入定律
8. 对偶定律
9. 逻辑函数的基本形式

1. 布尔与布尔代数

逻辑代数是由英国数学家乔治布尔首先提出来的,由此也称为布尔代数。

后来，美国数学家香农将布尔代数应用于开关矩阵电路中，因而逻辑代数又称为开关代数。

在计算机程序语言中，用布尔的名字命名了一种变量形式: Boole型变量，取值为True (真)、False (假)。

2. 基础公式

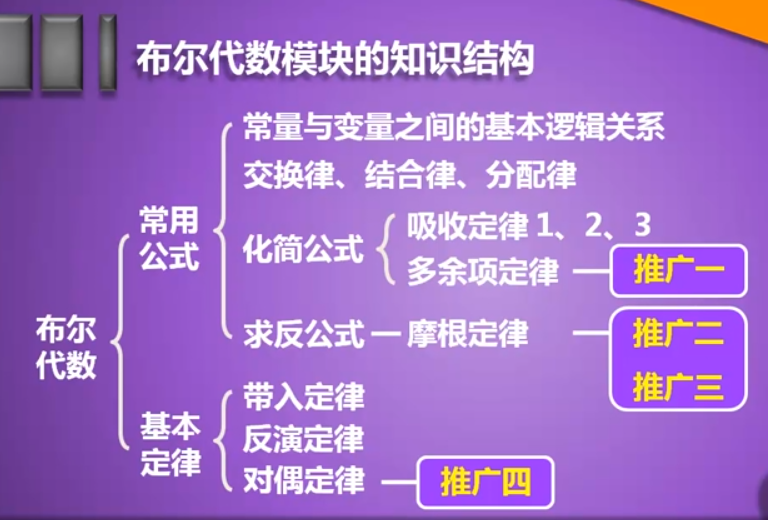

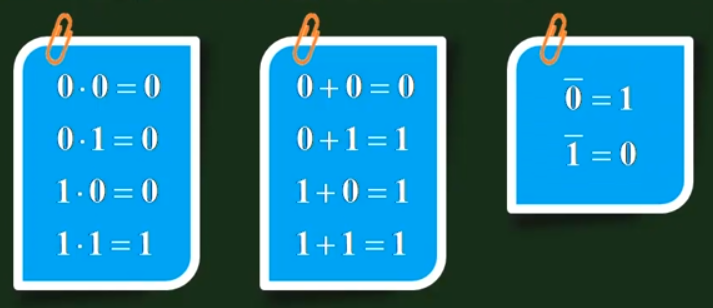

2.1常量与常量之间的逻辑关系

常量与常量之间的与、或、非:

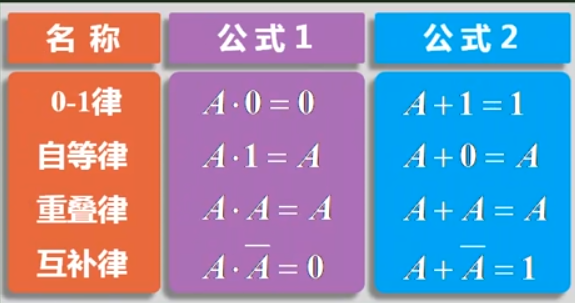

2.2常量与变量之间的逻辑关系

这两组公式为对偶关系,名字并不重要

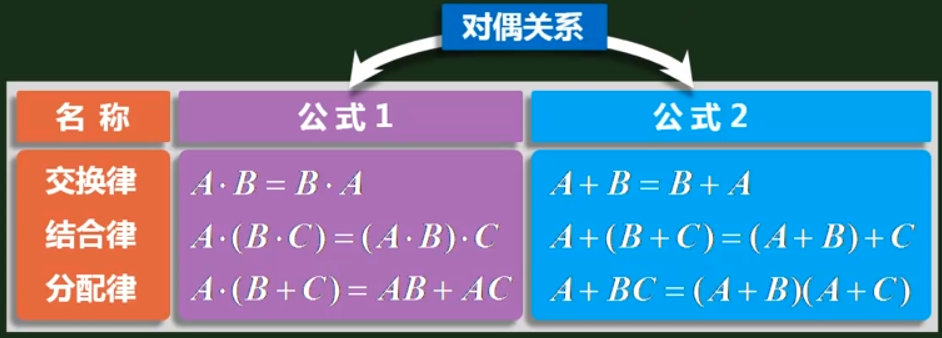

2.3交换律、结合律、分配律

2.4逻辑公式的证明

[例]证明公式: A + BC = (A + B)(A + C)

真值表判定法

公式推导法

(A + B)(A + C) = A + AC + AB + BC = A(1 + C + B) + BC = A + BC

很明显,公式推导法相比于真值表判定法来说,要更简单些

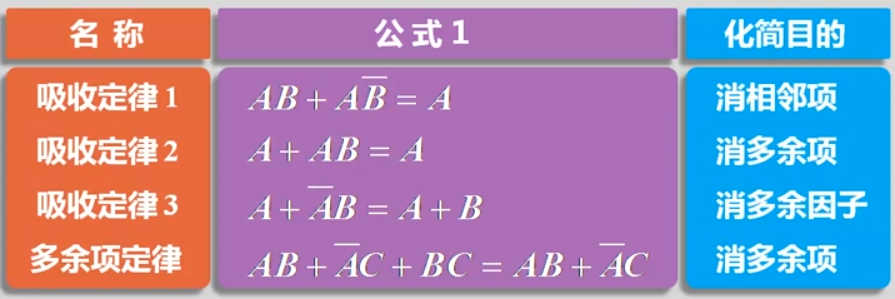

3. 吸收定律

吸收定律1、2、3:

• AB + A$\overline{\text{B}}$ = A $\cdot$ (B + $\overline{\text{B}}$)= A $\cdot$ 1 = A
• A +AB = A $\cdot$ (1 + B) = A $\cdot$ 1 = A
• A + $\overline{\text{A}}$B = (A + $\overline{\text{A}}$) $\cdot$ (A + B) = 1 $\cdot$ (A + B) = A + B

吸收定律1

AB + A$\overline{\text{B}}$ = A --> 消相邻项

[例]:
(1) F = ABC + A$\overline{\text{B}}$C = AC
(2) F = AC + BC + $\overline{\text{A + B}}$C = (A + B)C + $\overline{\text{A + B}}$C = C
(3) F = ABC$\overline{\text{D}}$ + AB$\overline{\text{C}}$$\overline{\text{D}}$ = AB$\overline{\text{D}}$

吸收定律2

A +AB = A -->消多余项

[例]:
(1) F = A + AB + A$\overline{\text{C}}$ + $\overline{\text{A}}$BC$\overline{\text{D}}$ = A + $\overline{\text{A}}$BC$\overline{\text{D}}$

吸收定律3

A + $\overline{\text{A}}$B = A + B -->消多余因子

[例]:
(1) F = A + $\overline{\text{A}}$BC$\overline{\text{D}}$ = A + BC$\overline{\text{D}}$
(2) F = A + B + $\overline{\text{A}}$$\overline{\text{B}}$CD = A + B + $\overline{\text{B}}$CD = A + B + CD

这里也可以推导出$\overline{\text{A}}$$\cdot$$\overline{\text{B}}$ = $\overline{\text{A + B}}$

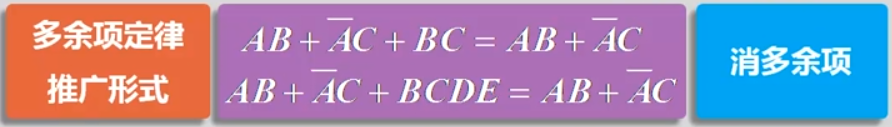

4. 多余项定律

[例]:
(1) F = AB + $\overline{\text{B}}$C + AC + A$\overline{\text{B}}$C$\overline{\text{D}}$E = AB + $\overline{\text{B}}$C --> 消去多余项AC
(2) F = $\overline{\text{A}}$BC + A$\overline{\text{B}}$C + $\overline{\text{A}}$$\overline{\text{B}}$D + ABD + CDE


(3) F = B$\overline{\text{C}}$ + $\overline{\text{A}}$C + A$\overline{\text{C}}$ + $\overline{\text{B}}$C
这题没有可以直接消去的项,我们根据后两项可以加一项,等式仍然成立:
F = B$\overline{\text{C}}$ + $\overline{\text{A}}$C + A$\overline{\text{C}}$ + $\overline{\text{B}}$C + A$\overline{\text{B}}$ = B$\overline{\text{C}}$ + $\overline{\text{A}}$C + A$\overline{\text{B}}$

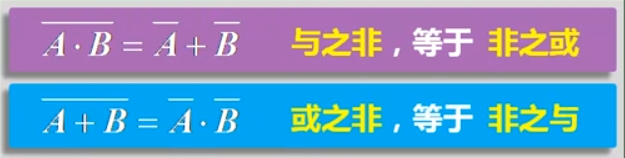

5. 摩根定律

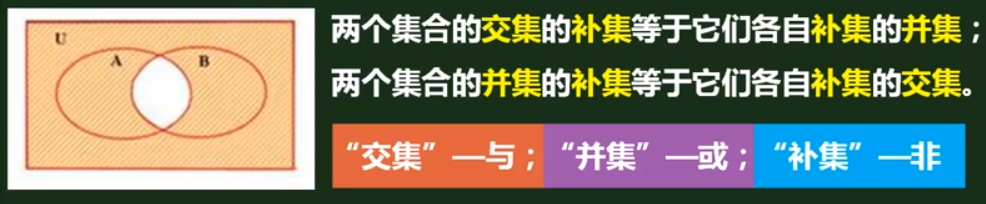

摩根定律的由来:

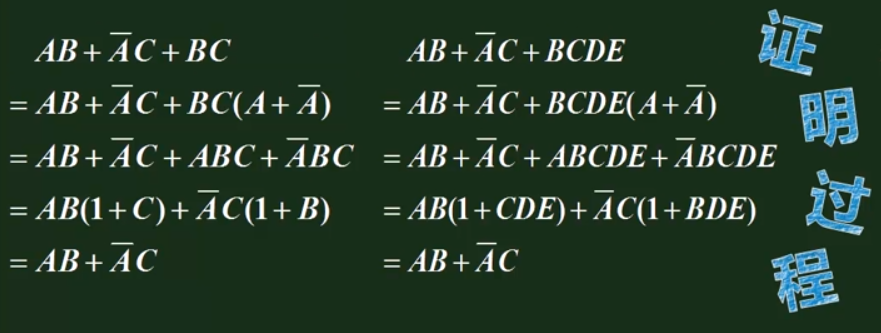

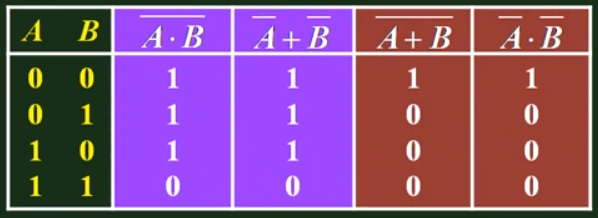

证明过程:

摩根定律的推广一

已知 F = A + B + C + D ,求反函数$\overline{\text{F}}$

解: $\overline{\text{F}}$ = $\overline{\text{A + B + C + D}}$ = $\overline{\text{A + B}}$$\cdot$$\overline{\text{C + D}}$ = $\overline{\text{A}}$$\cdot$$\overline{\text{B}}$$\cdot$$\overline{\text{C}}$$\cdot$$\overline{\text{D}}$

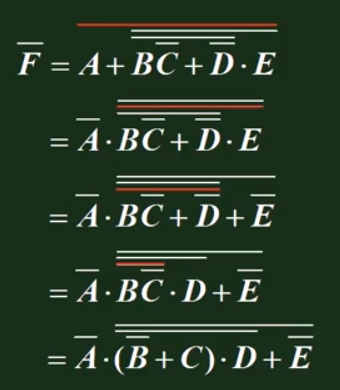

摩根定律的推广二

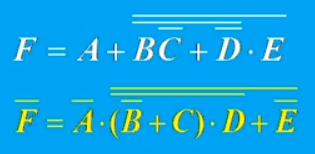

对比原函数和反函数:

可以发现如下规律:

1. “与”、“或”对调;
2. 原变量、反变量对调;
3. 0、1对调;
4. 长非号不变,保证原先运算优先级

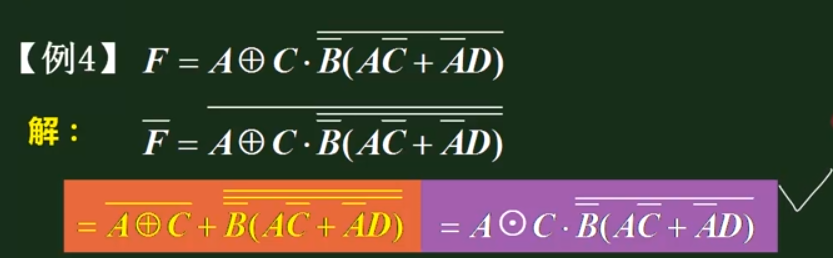

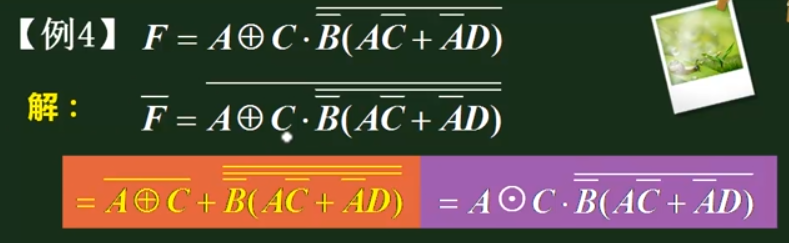

在利用摩根定律做这道题时,会得到两个答案:

这时就要提到运算的优先级了

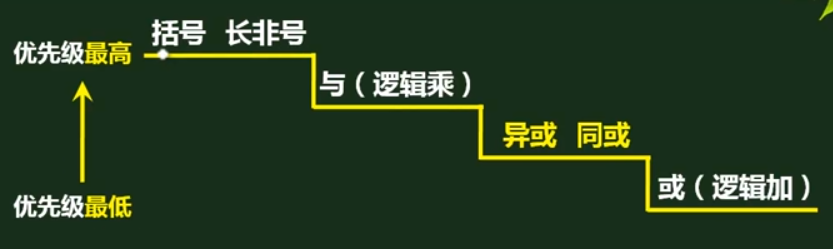

6. 逻辑运算的优先级

异或和同或是同级运算,且优先级低于乘,高于加

因此回过头来看刚刚的例题,右边的答案才是正确的:

7. 带入定律

在任何包含变量A的逻辑公式中,若以另外一个逻辑表达式带入公式中所有A的位置(即替换A ) ,公式仍然成立。

8. 对偶定律

与摩根定律第二个推广的不同:

1. “与”、"或"对调;
2. 0、1对调
3. 变量不变
4. 长非号不变,保证原先运算优先级
5. 异或、同或对调

使用对偶定律,可以根据一个成立的逻辑公式,得到与其结构上满足对偶关系的新公式。

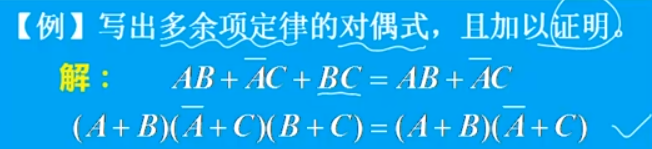

通过对偶定律可以得到以下推广:

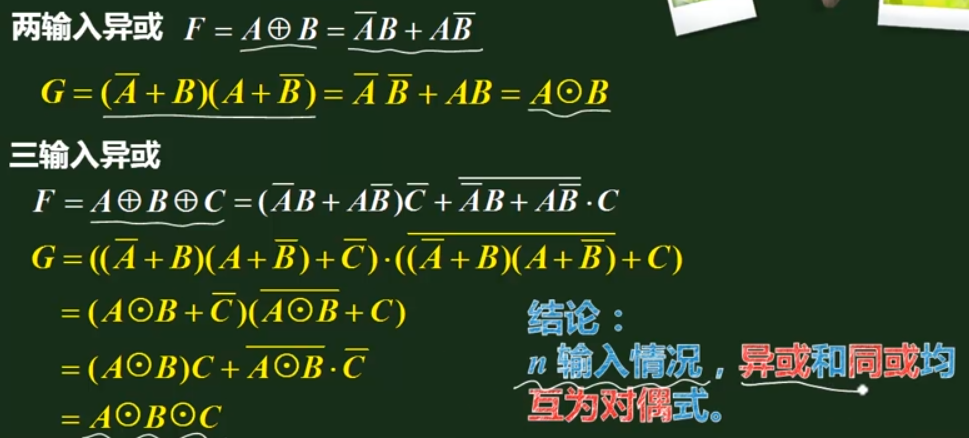

对偶定律的推广:

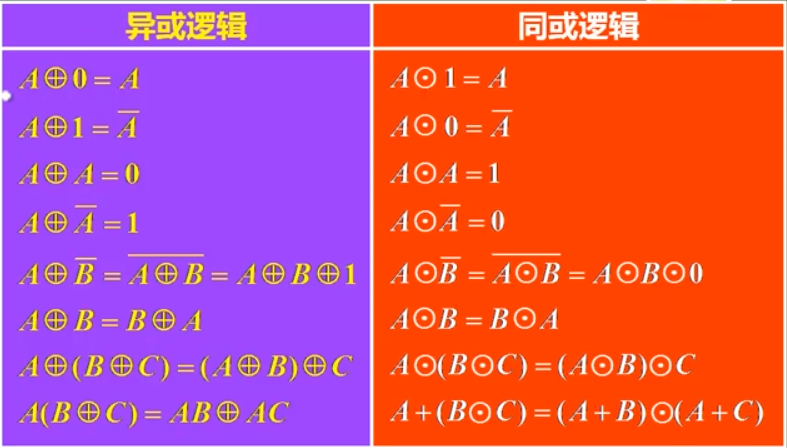

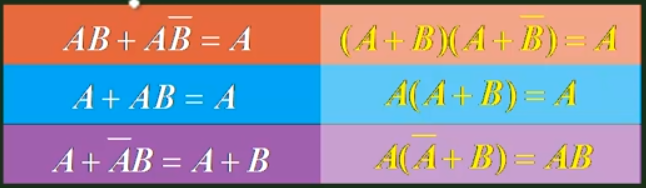

对偶公式表:

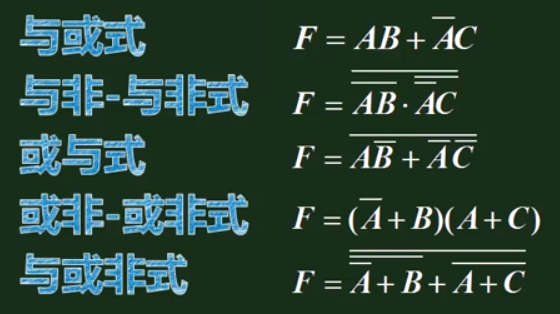

9. 逻辑函数的基本形式

逻辑函数的形式多种多样，每-种表达式,都对应着一种电路组成形式,表示一个确定的逻辑电路。

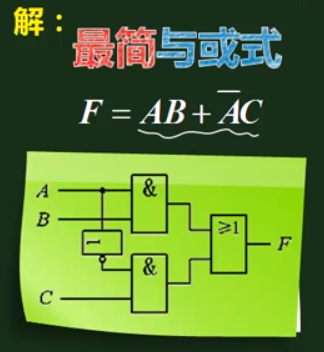

与或式

[例]已知逻辑表达式F= AB+ $\overline{\text{A}}$C,将其转换为其他几类常见形式:

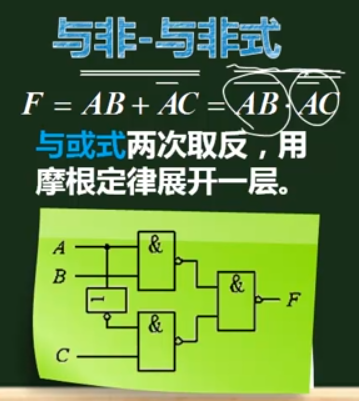

与非-与非式

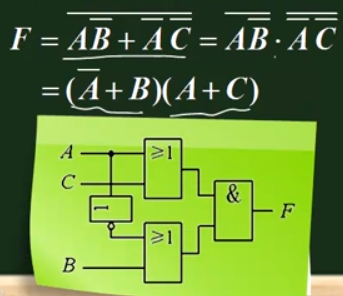

或与式

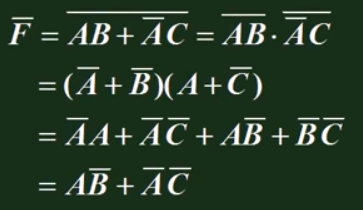

先求出反函数的与或式,再取反一次 ,不处理即可:

最后再加个非号:

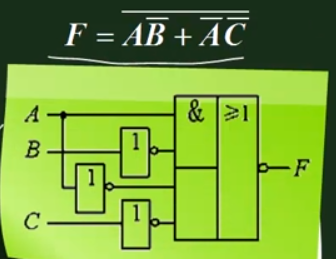

或非-或引式

与或非式用摩根定律展开两层,得到或与式:

与或式

或与式两次取反,用摩根定律展开一层:

最后
