RFID理论基础知识要点

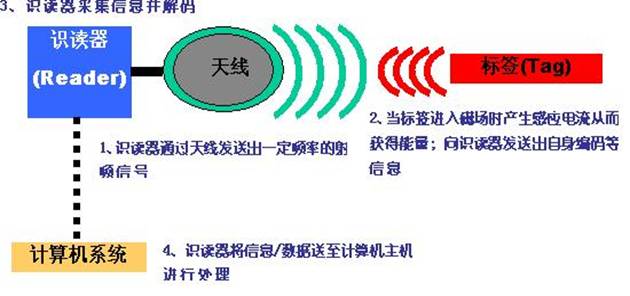

一、RFID工作原理

无线射频识别技术（Radio Frequency Identification，RFID）是一种非接触的自动识别技术，其基本原理是利用射频信号和空间耦合（电感或电磁耦合）或雷达反射的传输特性，实现对被识别物体的自动识别。

二、频率分布

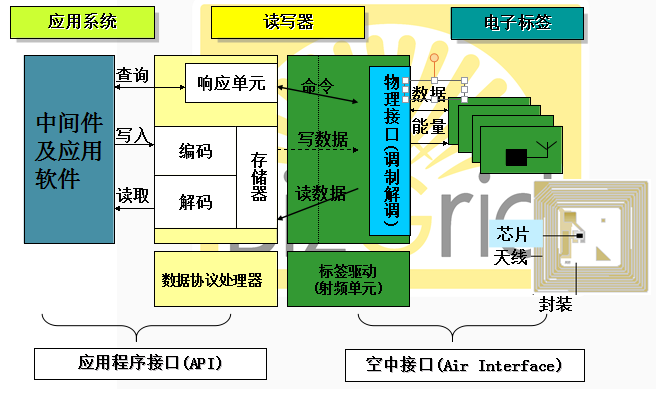

三、RFID系统结构

四、RFID基本组成部分

	原理	作用	结构图
天线	以电磁波形式发射或接受射频信号	接受和发射信号，在标签和阅读器间传递射频信号。
读写器	将待发送的信号经过编码后加载再特定频率的载波信号上，再经过天线向外发送，进入读写器工作区域的电子标签将接收到此脉冲信号，并返回响应信号；读写器对接收到的返回信号进行解调、解码和解密处理后再送至计算机处理。	1、标签和阅读器间传递射频信号； 2、给标签提供能量 3、与计算机通信 4、电子标签识别 5、移动目标识别 6、数据记录功能
标签	由耦合元件及芯片组成，每个标签具有唯一的电子编码，都有一个全球唯一的ID号码——UID，UID是在制作芯片时放在ROM中的，无法修改。用户数据区(DATA)是供用户存放数据的，可以进行读写、覆盖、增加的操作。	附着在物体上标识目标对象；

五、理论基础

名称	说明	总结
传输线	是传输电磁能的一种装置	C=入f l>=入为长线 l<入为短线高频：长线，电压电流变化波动低频：短线，电流均匀分布
谐振电路	读写器和电子标签间能量传播，介质是“射频”，射频的产生离不开“谐振电路”。	在RFDI电子标签的射频前端采用并联谐振电路在RFDI读写器的射频前端采用串联谐振电路

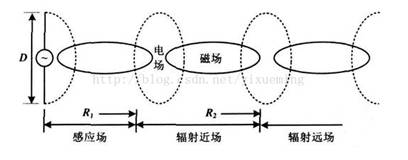

天线	以电磁波形式发射或接受射频信号	1、天线外存在两种场区：辐射场和无功近场。 2、辐射场中，能量是以电磁波形式向外传播， 3、无功近场中射频能量以磁场、电场形式相互转换，并不向外传播，此区域中，电抗性储能场占支配地位，该区域的界限通常取为距天线口径表面λ/2π处。
