概述

1.RFID的概念，特点，组成

无线射频识别作为一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。常用的有低频（125k~134.2K）、高频（13.56Mhz）、超高频，微波等技术。

RFID技术特点 1快速扫描 2体积小型化、形状多样化 3抗污染能力和耐久性 4可重复使用 5穿透性和无屏障阅读 6数据的记忆容量大 7安全性

RFID系统的组成：RFID系统主要由阅读器、电子标签、RFID中间件和应用系统软件4部分构成。

2.RFID****中间件，以及每一部分的功能。

中间件：阅读器的协调控制（支持阅读器即插即用的功能），数据过滤与处理（利用算法过滤错误/冗余数据提高阅读器水平数据的正确性），数据路由与集成（决定数据给谁）。进程管理（根据指定的任务父则数据的监控与事件的触发）

**3.**天线场的区域问题

无功近场区

辐射近场区

辐射远场区

标签与天线的耦合类型：密耦合系统、遥耦合系统、远距离耦合系统

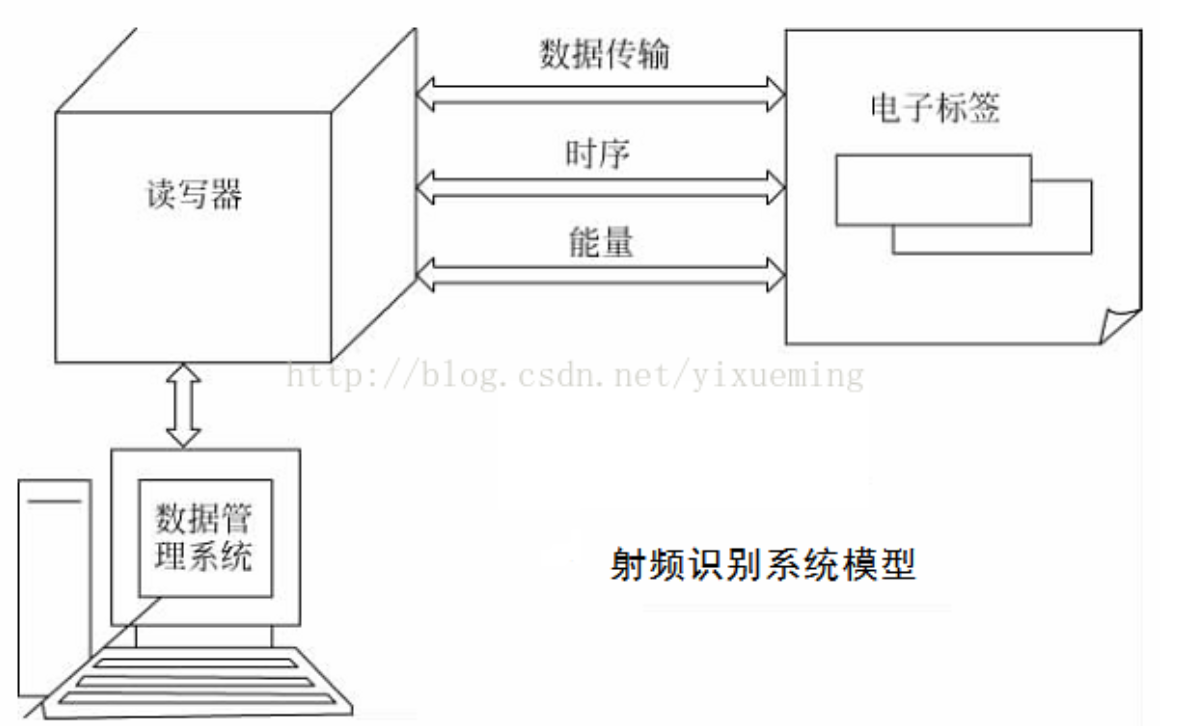

4.RFID****的基本模型(数据传输、时序、能量)

读写器向射频标签供给射频能量。对于无源射频标签来说，其工作所需的能量即由该射频能量中取得；对于半无源射频标签来说，该射频能量能够唤醒标签转入工作状态。有源射频标签一般不利用读写器发出的射频能量，因而读写器能够以较小的发射能量取得较远的通信距离。

数据传输

射频识别系统所完成的功能可归结为数据获取的一种实现手段，因而国外也有将其归为自动数据获取技术范畴。射频识别系统中的数据交换包含两个方面的含义：从读写器向射频标签方向的数据传输和从射频标签向读写器方向的数据传输。

时序

对于双向系统来说，读写器一般处于主动状态，即读写器发出询问后，射频标签予以应答，称这种方式为阅读器先讲方式。另一种情况是射频标签先讲方式，即射频标签满足工作条件之后，首先发送信息，读写器根据射频标签发送的信息，进行记录或进一步发送询问信息，与射频标签构成一个完整地对话，来达到读写器对射频标签进行识别的目的。

在读写器识别范围内存在多个标签时，对于具有多标签识别功能的射频系统，一般情况下，读写器处于主动状态，即采取读写器先讲方式。

实现多标签的读取，现实应用中也有采用标签先讲方式的应用。多标签读写问题是射频识别技术及应用中面临的一个较为复杂的问题，目前已有多种方法可以有效地解决这种问题。

数据传输、时序、能量

在这里插入图片描述
5.RFID****的频段分类(125K、 13.56M、 915M、2.4G)

低频125KHz、高频13.56MHz、超高频915MHz、微波2.4GHz

**6.**数字通信的主要性能指标(误码率的计算)

数字通信的特点：无噪声积累、便于加密、便于数据集成和微型化

数据传输速度：信道中每秒传输的数据位。单位 bit/s

信道频带宽度 n = 数据传输速率/频带宽度；（频带宽度一般为传输速率的一半）

误码率（计算）：误码码元个数/传输总码元个数*100%

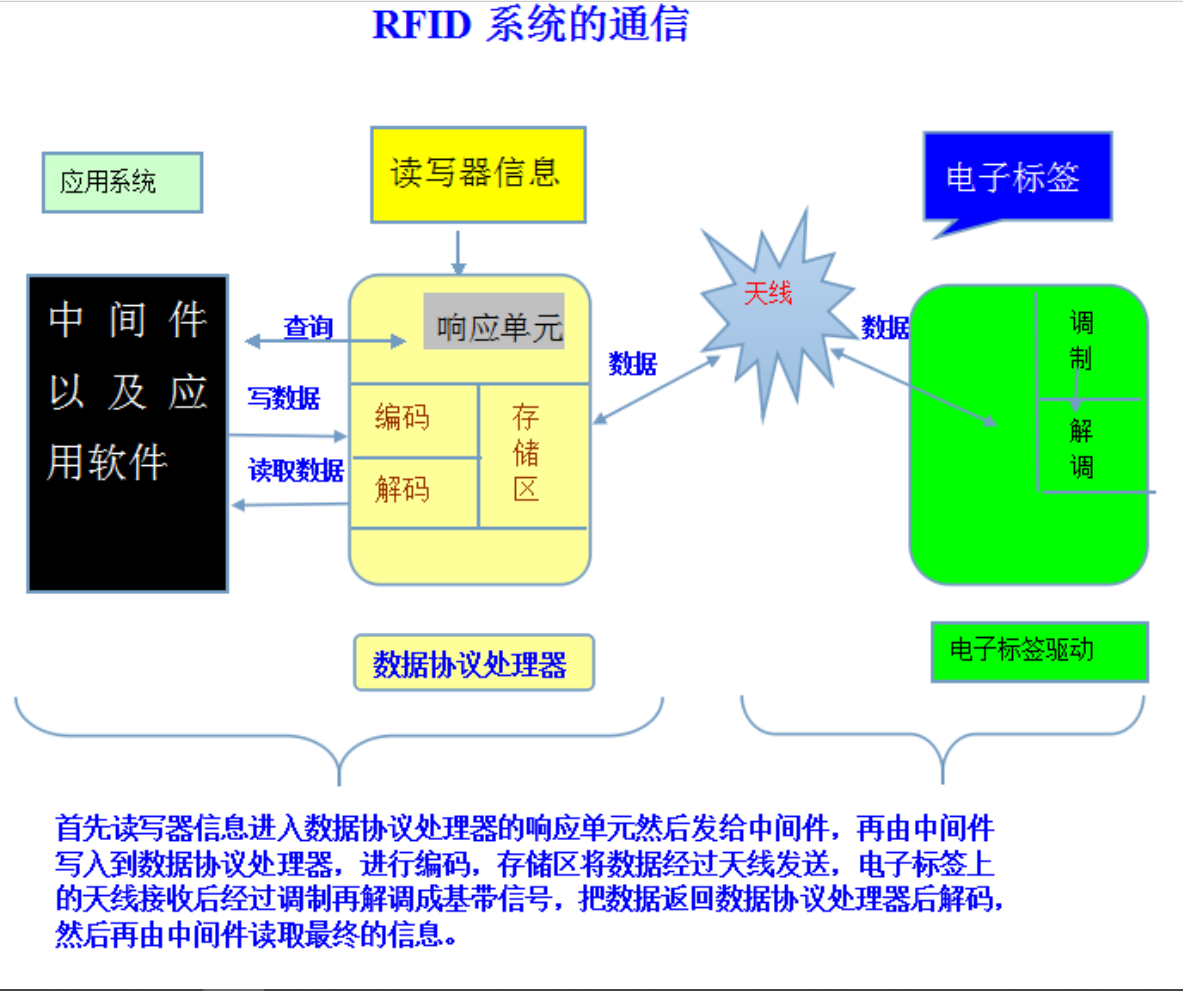

7.RFID****的通信系统模型（笔记七）
在这里插入图片描述
**8.**波特率与比特率关系（计算）

波特率与比特率的关系 波特率是指数据信号对载波的调制速率，即每秒钟通过信道传输的码元数。比特率是指每秒钟通过信道传输的信息量，也即单位时间内可传输的二进制位的位数。比特率=波特率*1bM

9.RFID****编码方法(编码方式的选择因素:能量，检错，时钟提取)

反向不归零

曼彻斯特：检错、时钟提取（由高到低的电压跳变表示1，低到高的电压跳变表示0）

单极性归零检错（发出窄脉冲为1，不发送脉冲位0）

差动双向编码检错、时钟提取（半周期任意边沿0，没有跳变1，每个周期开始电平反向）

密勒编码时钟提取（）

**10.**调制方法(调幅、调频、调相)

1、工作频率越高带宽越大。当信号带宽加大时，可以提高无线系统的抗干扰，抗衰弱能力，还可以实现传输带宽与信噪比之间的互换；当信号带宽加大时，还可以将多个基带信号分别搬移到不同的载频处，以实现信道的多路复用，提高信道的利用率。

2、工作频率越高天线尺寸越小。无线通信需要采用天线来发射和接收信号，如果天线的尺寸可以与工作波长相比拟，天线的辐射更为有效。由于工作频率与波长成反比，提高工作频率可以降低波长，进而可以减小天线的尺寸。

方法：幅移键控（ASK）（为简化射频标签设计成本多数射频识别系统采用ASK调制方式），频移键控（FSK），相移键控（PSK）、副载波调制。

**11.**数据完整性方法(上课补充的需要掌握)，理解掌握每种方法的原理

校验和法：奇偶检验（简单、识别错误的能力较低）、纵向冗余校验（简单、容易实现、多个错误无法识别）、循环冗余检验（可靠、可检测所有奇数个错误、双比特错误）

**12.**防碰撞算法(上课补充的需要掌握)理解每种算法的特点。ALOHA属于时分多址算法

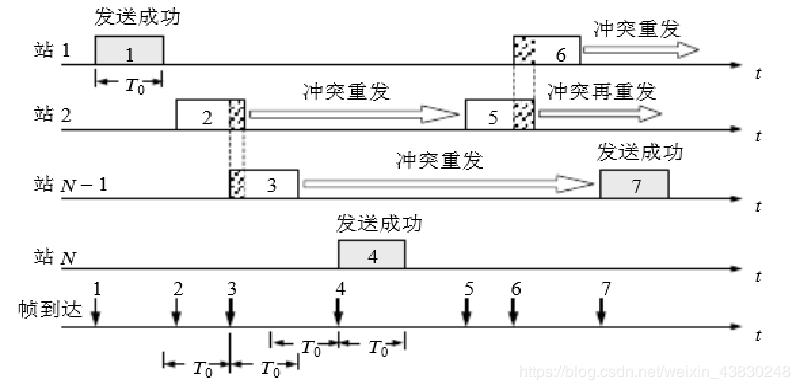

纯ALOHA算法：（纯ALOHA算法的吞吐量较低，网络负载不得超过0.5）
在这里插入图片描述

在这里插入图片描述

主要采用标签先发言的方式，即电子标签一旦进入阅读器的工作范围获得能量后，便向阅读器主动发送自身的序列号。在某个电子标签向阅读器发送数据的过程中，如果有其它电子标签也同时向该阅读器发送数据，此时阅读器接收到的信号就会产生重叠，导致阅读器无法正确识别和读取数据。阅读器通过检测并判断接收到的信号是否发生碰撞，一旦发生碰撞，阅读器则向标签发送指令使电子标签停止数据的传送，电子标签接到阅读器的指令后，便随机的延迟一段时间再重新发送数据。在纯ALOHA算法中，假设电子标签在t时刻向阅读器发送数据，与阅读器的通信时间为To，则碰撞时间为2T0。G为数据包交换量，S为吞吐率（G=0.5时最大S=18.4%）

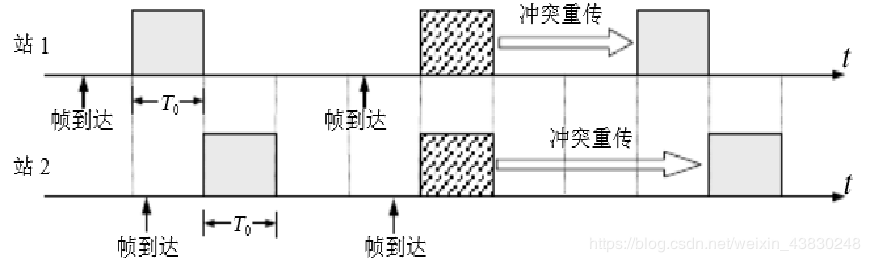

**时隙ALOHA算法：**为了提高ALOHA系统的吞吐量，可以将所有各站在时间上都同步起来(这要付出代价)，并将时间划分为一段段等长的时隙(slot)，记为T0，同时规定，只能在每个时隙开始时才能发送数据。这样的ALOHA系统叫做时隙ALOHA或S-ALOHA

【特点】每个时隙存在：

a 无标签响应：此时隙内没有标签发送

b 一个标签响应：仅一个标签发送且被正确识别

c 多个标签响应：多个标签发送，产生碰撞

【缺点】需要一个同步时钟以使阅读器阅读区域内的所有标签的时隙同步。
在这里插入图片描述
