概述

一、拓扑排序的介绍

拓扑排序对应施工的流程图具有特别重要的作用，它可以决定哪些子工程必须要先执行，哪些子工程要在某些工程执行后才可以执行。为了形象地反映出整个工程中各个子工程(活动)之间的先后关系，可用一个有向图来表示，图中的顶点代表活动(子工程)，图中的有向边代表活动的先后关系，即有向边的起点的活动是终点活动的前序活动，只有当起点活动完成之后，其终点活动才能进行。通常，我们把这种顶点表示活动、边表示活动间先后关系的有向图称做顶点活动网(Activity On Vertex network)，简称AOV网。

一个AOV网应该是一个有向无环图，即不应该带有回路，因为若带有回路，则回路上的所有活动都无法进行（对于数据流来说就是死循环）。在AOV网中，若不存在回路，则所有活动可排列成一个线性序列，使得每个活动的所有前驱活动都排在该活动的前面，我们把此序列叫做拓扑序列(Topological order)，由AOV网构造拓扑序列的过程叫做拓扑排序(Topological sort)。AOV网的拓扑序列不是唯一的，满足上述定义的任一线性序列都称作它的拓扑序列。

二、拓扑排序的实现步骤

1.在有向图中选一个没有前驱的顶点并且输出

2.从图中删除该顶点和所有以它为尾的弧（白话就是：删除所有和它有关的边）

3.重复上述两步，直至所有顶点输出，或者当前图中不存在无前驱的顶点为止，后者代表我们的有向图是有环的，因此，也可以通过拓扑排序来判断一个图是否有环。

三、拓扑排序示例手动实现

如果我们有如下的一个有向无环图，我们需要对这个图的顶点进行拓扑排序，过程如下：

这里写图片描述

首先，我们发现V6和v1是没有前驱的，所以我们就随机选去一个输出，我们先输出V6，删除和V6有关的边，得到如下图结果：

这里写图片描述

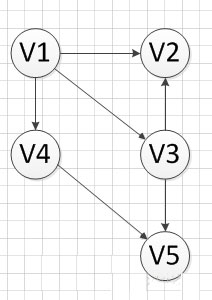

然后，我们继续寻找没有前驱的顶点，发现V1没有前驱，所以输出V1，删除和V1有关的边，得到下图的结果：

这里写图片描述

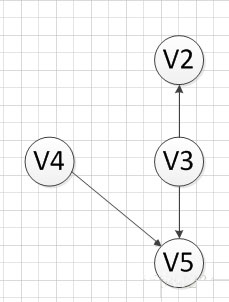

然后，我们又发现V4和V3都是没有前驱的，那么我们就随机选取一个顶点输出（具体看你实现的算法和图存储结构），我们输出V4，得到如下图结果：

这里写图片描述

然后，我们输出没有前驱的顶点V3，得到如下结果：

这里写图片描述

然后，我们分别输出V5和V2，最后全部顶点输出完成，该图的一个拓扑序列为：

v6–>v1—->v4—>v3—>v5—>v2

四、拓扑排序的代码实现

下面，我们将用两种方法来实现我么的拓扑排序：

1.Kahn算法

2.基于DFS的拓扑排序算法

首先我们先介绍第一个算法的思路：

Kahn的算法的思路其实就是我们之前那个手动展示的拓扑排序的实现，我们先使用一个栈保存入度为0 的顶点，然后输出栈顶元素并且将和栈顶元素有关的边删除，减少和栈顶元素有关的顶点的入度数量并且把入度减少到0的顶点也入栈。具体的代码如下：

bool Graph_DG::topological_sort() {
    cout << "图的拓扑序列为：" << endl;
    //栈s用于保存栈为空的顶点下标
    stack<int> s;
    int i;
    ArcNode * temp;
    //计算每个顶点的入度，保存在indgree数组中
    for (i = 0; i != this->vexnum; i++) {
        temp = this->arc[i].firstarc;
        while (temp) {
            ++this->indegree[temp->adjvex];
            temp = temp->next;
        }

    }

    //把入度为0的顶点入栈
    for (i = 0; i != this->vexnum; i++) {
        if (!indegree[i]) {
            s.push(i);
        }
    }
    //count用于计算输出的顶点个数
    int count=0;
    while (!s.empty()) {//如果栈为空，则结束循环
        i = s.top();
        s.pop();//保存栈顶元素，并且栈顶元素出栈
        cout << this->arc[i].data<<" ";//输出拓扑序列
        temp = this->arc[i].firstarc;
        while (temp) {
            if (!(--this->indegree[temp->adjvex])) {//如果入度减少到为0，则入栈
                s.push(temp->adjvex);
            }
            temp = temp->next;
        }
        ++count;
    }
    if (count == this->vexnum) {
        cout << endl;
        return true;
    }
    cout << "此图有环，无拓扑序列" << endl;
    return false;//说明这个图有环
}

现在，我们来介绍第二个算法的思路：
其实DFS就是深度优先搜索，它每次都沿着一条路径一直往下搜索，知道某个顶点没有了出度时，就停止递归，往回走，所以我们就用DFS的这个思路，我们可以得到一个有向无环图的拓扑序列，其实DFS很像Kahn算法的逆过程。具体的代码实现如下：

bool Graph_DG::topological_sort_by_dfs() {
    stack<string> result;
    int i;
    bool * visit = new bool[this->vexnum];
    //初始化我们的visit数组
    memset(visit, 0, this->vexnum);
    cout << "基于DFS的拓扑排序为：" << endl;
    //开始执行DFS算法
    for (i = 0; i < this->vexnum; i++) {
        if (!visit[i]) {
            dfs(i, visit, result);
        }
    }
    //输出拓扑序列，因为我们每次都是找到了出度为0的顶点加入栈中，
    //所以输出时其实就要逆序输出，这样就是每次都是输出入度为0的顶点
    for (i = 0; i < this->vexnum; i++) {
        cout << result.top() << " ";
        result.pop();
    }
    cout << endl;
    return true;
}
void Graph_DG::dfs(int n, bool * & visit, stack<string> & result) {

        visit[n] = true;
        ArcNode * temp = this->arc[n].firstarc;
        while (temp) {
            if (!visit[temp->adjvex]) {
                dfs(temp->adjvex, visit,result);
            }
            temp = temp->next;
        }
        //由于加入顶点到集合中的时机是在dfs方法即将退出之时，
        //而dfs方法本身是个递归方法，
        //仅仅要当前顶点还存在边指向其他不论什么顶点，
        //它就会递归调用dfs方法，而不会退出。
        //因此，退出dfs方法，意味着当前顶点没有指向其他顶点的边了
        //，即当前顶点是一条路径上的最后一个顶点。
        //换句话说其实就是此时该顶点出度为0了
        result.push(this->arc[n].data);

}

两种算法总结：

对于基于DFS的算法，增加结果集的条件是：顶点的出度为0。这个条件和Kahn算法中入度为0的顶点集合似乎有着异曲同工之妙，Kahn算法不须要检测图是否为DAG，假设图为DAG，那么在入度为0的栈为空之后，图中还存在没有被移除的边，这就说明了图中存在环路。而基于DFS的算法须要首先确定图为DAG，当然也可以做出适当调整，让环路的检测測和拓扑排序同一时候进行，毕竟环路检測也可以在DFS的基础上进行。

二者的复杂度均为O(V+E)。

五、完整的代码和输出展示

topological_sort.h文件的代码

#pragma once
//#pragma once是一个比较常用的C/C++杂注，
//只要在头文件的最开始加入这条杂注，
//就能够保证头文件只被编译一次。

/*
拓扑排序必须是对有向图的操作
算法实现：
（1）Kahn算法
（2）DFS算法
采用邻接表存储图
*/
#include<iostream>
#include<string>
#include<stack>
using namespace std;
//表结点
struct ArcNode {
    ArcNode * next; //下一个关联的边
    int adjvex;   //保存弧尾顶点在顶点表中的下标
};
struct Vnode {
    string data; //顶点名称
    ArcNode * firstarc; //第一个依附在该顶点边
};

class Graph_DG {
private:
    int vexnum; //图的顶点数
    int edge;   //图的边数
    int * indegree; //每条边的入度情况
    Vnode * arc; //邻接表
public:
    Graph_DG(int, int);
    ~Graph_DG();
    //检查输入边的顶点是否合法
    bool check_edge_value(int,int);
    //创建一个图
    void createGraph();
    //打印邻接表
    void print();
    //进行拓扑排序,Kahn算法
    bool topological_sort();
    //进行拓扑排序，DFS算法
    bool topological_sort_by_dfs();
    void dfs(int n,bool * & visit, stack<string> & result);
};

topological_sort.cpp文件代码

#include"topological_sort.h"

Graph_DG::Graph_DG(int vexnum, int edge) {
    this->vexnum = vexnum;
    this->edge = edge;
    this->arc = new Vnode[this->vexnum];
    this->indegree = new int[this->vexnum];
    for (int i = 0; i < this->vexnum; i++) {
        this->indegree[i] = 0;
        this->arc[i].firstarc = NULL;
        this->arc[i].data = "v" + to_string(i + 1);
    }
}
//释放内存空间
Graph_DG::~Graph_DG() {
    ArcNode * p, *q;
    for (int i = 0; i < this->vexnum; i++) {
        if (this->arc[i].firstarc) {
            p = this->arc[i].firstarc;
            while (p) {
                q = p->next;
                delete p;
                p = q;
            }
        }
    }
    delete [] this->arc;
    delete [] this->indegree;
}
//判断我们每次输入的的边的信息是否合法
//顶点从1开始编号
bool Graph_DG::check_edge_value(int start, int end) {
    if (start<1 || end<1 || start>vexnum || end>vexnum) {
        return false;
    }
    return true;
}
void Graph_DG::createGraph() {
    int count = 0;
    int start, end;
    cout << "输入每条起点和终点的顶点编号（从1开始编号）" << endl;
    while (count != this->edge) {
        cin >> start;
        cin >> end;
        //检查边是否合法
        while (!this->check_edge_value(start, end)) {
            cout << "输入的顶点不合法，请重新输入" << endl;
            cin >> start;
            cin >> end;
        }
        //声明一个新的表结点
        ArcNode * temp = new ArcNode;
        temp->adjvex = end - 1;
        temp->next = NULL;
        //如果当前顶点的还没有边依附时，
        if (this->arc[start - 1].firstarc == NULL) {
            this->arc[start - 1].firstarc = temp;
        }
        else {
            ArcNode * now = this->arc[start - 1].firstarc;
            while(now->next) {
                now = now->next;
            }//找到该链表的最后一个结点
            now->next = temp;
        }
        ++count;
    }
}
void Graph_DG::print() {
    int count = 0;
    cout << "图的邻接矩阵为：" << endl;
    //遍历链表，输出链表的内容
    while (count != this->vexnum) {
        //输出链表的结点
        cout << this->arc[count].data<<" ";
        ArcNode * temp = this->arc[count].firstarc;
        while (temp) {
            cout<<"<"<< this->arc[count].data<<","<< this->arc[temp->adjvex].data<<"> ";
            temp = temp->next;
        }
        cout << "^" << endl;
        ++count;
    }
}

bool Graph_DG::topological_sort() {
    cout << "图的拓扑序列为：" << endl;
    //栈s用于保存栈为空的顶点下标
    stack<int> s;
    int i;
    ArcNode * temp;
    //计算每个顶点的入度，保存在indgree数组中
    for (i = 0; i != this->vexnum; i++) {
        temp = this->arc[i].firstarc;
        while (temp) {
            ++this->indegree[temp->adjvex];
            temp = temp->next;
        }

    }

    //把入度为0的顶点入栈
    for (i = 0; i != this->vexnum; i++) {
        if (!indegree[i]) {
            s.push(i);
        }
    }
    //count用于计算输出的顶点个数
    int count=0;
    while (!s.empty()) {//如果栈为空，则结束循环
        i = s.top();
        s.pop();//保存栈顶元素，并且栈顶元素出栈
        cout << this->arc[i].data<<" ";//输出拓扑序列
        temp = this->arc[i].firstarc;
        while (temp) {
            if (!(--this->indegree[temp->adjvex])) {//如果入度减少到为0，则入栈
                s.push(temp->adjvex);
            }
            temp = temp->next;
        }
        ++count;
    }
    if (count == this->vexnum) {
        cout << endl;
        return true;
    }
    cout << "此图有环，无拓扑序列" << endl;
    return false;//说明这个图有环
}
bool Graph_DG::topological_sort_by_dfs() {
    stack<string> result;
    int i;
    bool * visit = new bool[this->vexnum];
    //初始化我们的visit数组
    memset(visit, 0, this->vexnum);
    cout << "基于DFS的拓扑排序为：" << endl;
    //开始执行DFS算法
    for (i = 0; i < this->vexnum; i++) {
        if (!visit[i]) {
            dfs(i, visit, result);
        }
    }
    //输出拓扑序列，因为我们每次都是找到了出度为0的顶点加入栈中，
    //所以输出时其实就要逆序输出，这样就是每次都是输出入度为0的顶点
    for (i = 0; i < this->vexnum; i++) {
        cout << result.top() << " ";
        result.pop();
    }
    cout << endl;
    return true;
}
void Graph_DG::dfs(int n, bool * & visit, stack<string> & result) {

        visit[n] = true;
        ArcNode * temp = this->arc[n].firstarc;
        while (temp) {
            if (!visit[temp->adjvex]) {
                dfs(temp->adjvex, visit,result);
            }
            temp = temp->next;
        }
        //由于加入顶点到集合中的时机是在dfs方法即将退出之时，
        //而dfs方法本身是个递归方法，
        //仅仅要当前顶点还存在边指向其他不论什么顶点，
        //它就会递归调用dfs方法，而不会退出。
        //因此，退出dfs方法，意味着当前顶点没有指向其他顶点的边了
        //，即当前顶点是一条路径上的最后一个顶点。
        //换句话说其实就是此时该顶点出度为0了
        result.push(this->arc[n].data);

}

main.cpp文件：

#include"topological_sort.h"

//检验输入边数和顶点数的值是否有效，可以自己推算为啥：
//顶点数和边数的关系是：((Vexnum*(Vexnum - 1)) / 2) < edge
bool check(int Vexnum, int edge) {
    if (Vexnum <= 0 || edge <= 0 || ((Vexnum*(Vexnum - 1)) / 2) < edge)
        return false;
    return true;
}
int main() {
    int vexnum; int edge;


    cout << "输入图的顶点个数和边的条数：" << endl;
    cin >> vexnum >> edge;
    while (!check(vexnum, edge)) {
        cout << "输入的数值不合法，请重新输入" << endl;
        cin >> vexnum >> edge;
    }
    Graph_DG graph(vexnum, edge);
    graph.createGraph();
    graph.print();
    graph.topological_sort();
    graph.topological_sort_by_dfs();
    system("pause");
    return 0;

}

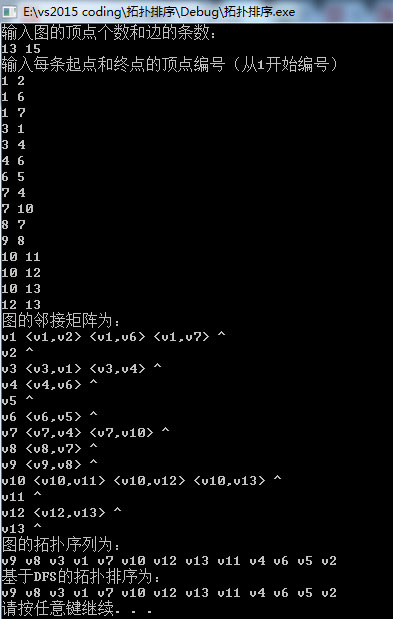

输入：
