图像修复

实际应用中，图像常常容易受损，如存在污渍的镜头、旧照片的划痕、人为的涂画（比如马赛克），亦或是图像本身的损坏。将受到损坏的图像尽可能还原成原来的模样的技术，称之为图像修复。所谓修复，就代表图像大部分内容是完好的，所以，图像修复的原理，就是用完好的部分去推断受损部分的信息，特别是完好部分与受损部分的交界处，即受损区域的边缘，在这个推断过程中尤为重要。

OpenCV给我们提供了inpaint方法来实现这个功能，并提供了两种图像修复的算法：

基于Navier-Stokes的修复方法
基于图像梯度的快速匹配方法又称Telea法

API

参数一：src，输入图像，类型为8位，16位无符号或32位浮点单通道或8位三通道。
参数二：inpaintMask，修复掩码，8位单通道图像。非零像素表示需要修补的区域。
参数三：dst，输出图像，与src大小类型相同。
参数四：inpaintRadius，算法考虑的每个点的圆形邻域的半径。
参数五：flags，修复方法标志位。

复制代码

1
2
3
public static final int
        INPAINT_NS = 0, // 基于Navier-Stokes的方法
        INPAINT_TELEA = 1, // 基于图像梯度的快速匹配方法又称Telea法

操作

复制代码

/**
 * 图像修复
 * author: yidong
 * 2020/11/28
 */
class InPaintActivity : AppCompatActivity() {
    private val mBinding: ActivityInPaintBinding by lazy {
        ActivityInPaintBinding.inflate(layoutInflater)
    }

private lateinit var mRgb: Mat

override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(mBinding.root)
        mRgb = Mat()
        val bgr = Utils.loadResource(this, R.drawable.whiteprint)
        Imgproc.cvtColor(bgr, mRgb, Imgproc.COLOR_BGR2RGB)
        mBinding.ivLena.showMat(mRgb)
        doInPaint()
    }

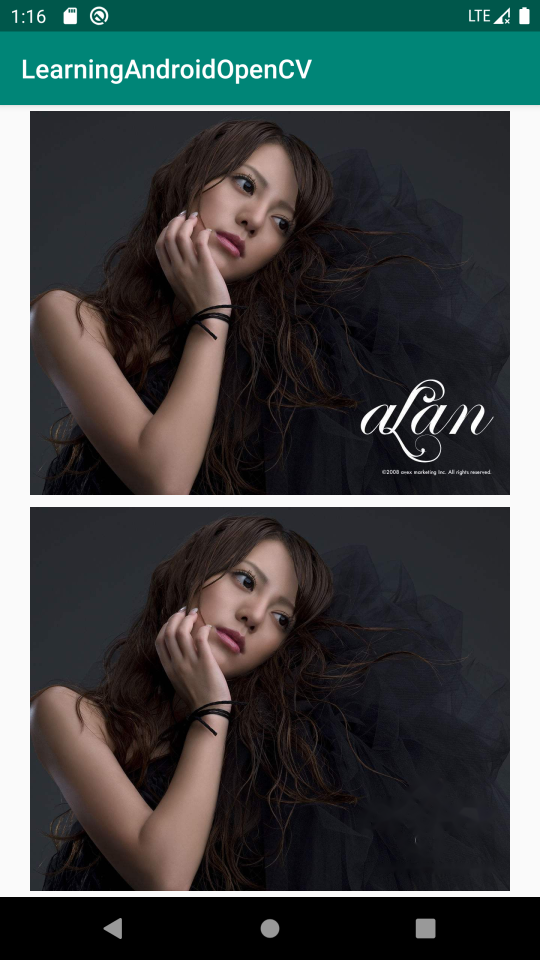

private fun doInPaint() {
        val gray = Mat()
        val mask = Mat()
        Imgproc.cvtColor(mRgb, gray, Imgproc.COLOR_RGB2GRAY)
        Imgproc.threshold(gray, mask, 254.0, 255.0, Imgproc.THRESH_BINARY)

val kernel = Imgproc.getStructuringElement(Imgproc.MORPH_RECT, Size(20.0, 20.0))
        Imgproc.dilate(mask, mask, kernel)

val dst = Mat()
        Photo.inpaint(mRgb, mask, dst, 5.0, Photo.INPAINT_TELEA)
        mBinding.ivResult.showMat(dst)
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
/**
 * 图像修复
 * author: yidong
 * 2020/11/28
 */
class InPaintActivity : AppCompatActivity() {
    private val mBinding: ActivityInPaintBinding by lazy {
        ActivityInPaintBinding.inflate(layoutInflater)
    }

    private lateinit var mRgb: Mat

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(mBinding.root)
        mRgb = Mat()
        val bgr = Utils.loadResource(this, R.drawable.whiteprint)
        Imgproc.cvtColor(bgr, mRgb, Imgproc.COLOR_BGR2RGB)
        mBinding.ivLena.showMat(mRgb)
        doInPaint()
    }

    private fun doInPaint() {
        val gray = Mat()
        val mask = Mat()
        Imgproc.cvtColor(mRgb, gray, Imgproc.COLOR_RGB2GRAY)
        Imgproc.threshold(gray, mask, 254.0, 255.0, Imgproc.THRESH_BINARY)

        val kernel = Imgproc.getStructuringElement(Imgproc.MORPH_RECT, Size(20.0, 20.0))
        Imgproc.dilate(mask, mask, kernel)

        val dst = Mat()
        Photo.inpaint(mRgb, mask, dst, 5.0, Photo.INPAINT_TELEA)
        mBinding.ivResult.showMat(dst)
    }
}
