介绍

Spring Boot Admin是一个Github上的一个开源项目，它在Spring Boot Actuator的基础上提供简洁的可视化WEB UI，是用来管理 Spring Boot 应用程序的一个简单的界面，提供如下功能：

显示 name/id 和版本号
显示在线状态
Logging日志级别管理
JMX beans管理
Threads会话和线程管理
Trace应用请求跟踪
应用运行参数信息，如：

Java 系统属性

Java 环境变量属性

内存信息

Spring 环境属性

Spring Boot Admin 包含服务端和客户端，按照以下配置可让Spring Boot Admin运行起来。

使用

Server端

1、pom文件引入相关的jar包

新建一个admin-server的Spring Boot项目，在pom文件中引入server相关的jar包

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
<dependency>
            <groupId>de.codecentric</groupId>
            <artifactId>spring-boot-admin-server</artifactId>
            <version>1.5.3</version>
        </dependency>
        <dependency>
            <groupId>de.codecentric</groupId>
            <artifactId>spring-boot-admin-server-ui</artifactId>
            <version>1.5.3</version>
        </dependency>
        <dependency>
            <groupId>de.codecentric</groupId>
            <artifactId>spring-boot-admin-starter-client</artifactId>
            <version>1.5.3</version>
        </dependency>

其中spring-boot-admin-starter-client的引入是让server本身能够发现自己（自己也是客户端）。

2、 application.yml配置

在application.yml配置如下，除了server.port=8083的配置是server 对外公布的服务端口外，其他配置是server本身作为客户端的配置，包括指明指向服务端的地址和当前应用的基本信息，使用@@可以读取pom.xml的相关配置。

在下面Client配置的讲解中，可以看到下面类似的配置。

复制代码

1
2
3
4
5
6
7
8
9
10
server:
  port: 8083
spring:
  boot:
    admin:
      url: http://localhost:8083
info:
  name: server
  description: @project.description@
  version: @project.version@

3、配置日志级别

在application.yml的同级目录，添加文件logback.xml,用以配置日志的级别，包含的内容如下：

复制代码

1
2
3
4
5
6
<?xml version="1.0" encoding="UTF-8"?>
<configuration>
    <include resource="org/springframework/boot/logging/logback/base.xml"/>
    <logger name="org.springframework.web" level="DEBUG"/>
    <jmxConfigurator/>
</configuration>

在此处配置成了DEBUG，这样可以通过控制台日志查看server端和client端的交互情况。

4、添加入口方法注解

在入口方法上添加@EnableAdminServer注解。

复制代码

1
2
3
4
5
6
7
8
@Configuration
@EnableAutoConfiguration
@EnableAdminServer
public class ServerApplication {
    public static void main(String[] args) {
        SpringApplication.run(ServerApplication.class, args);
    }
}

5、启动项目

启动admin-server项目后，可以看到当前注册的客户端，点击明细，还可以查看其他明细信息。

Client端

在上述的Server端配置中，server本身也作为一个客户端注册到自己，所以client配置同server端配置起来，比较见到如下。

创建一个admin-client项目，在pom.xml添加相关client依赖包。

1、pom.xml添加client依赖

复制代码

1
2
3
4
5
<dependency>
            <groupId>de.codecentric</groupId>
            <artifactId>spring-boot-admin-starter-client</artifactId>
            <version>1.5.3</version>
        </dependency>

2、application.yml配置

在application.yml配置注册中心地址等信息：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
spring:
  boot:
    admin:
      url: http://localhost:8083
info:
  name: client
  description: @project.description@
  version: @project.version@
endpoints:
  trace:
    enabled: true
    sensitive: false

3、配置日志文件

在application.yml的同级目录，添加文件logback.xml,用以配置日志的级别，包含的内容如下：

复制代码

1
2
3
4
5
6
<?xml version="1.0" encoding="UTF-8"?>
<configuration>
    <include resource="org/springframework/boot/logging/logback/base.xml"/>
    <logger name="org.springframework.web" level="DEBUG"/>
    <jmxConfigurator/>
</configuration>

配置为DEBUG的级别，可以输出和服务器的通信信息，以便我们在后续心跳检测，了解Spring Boot Admin的实现方式。

4、启动Admin-Client应用

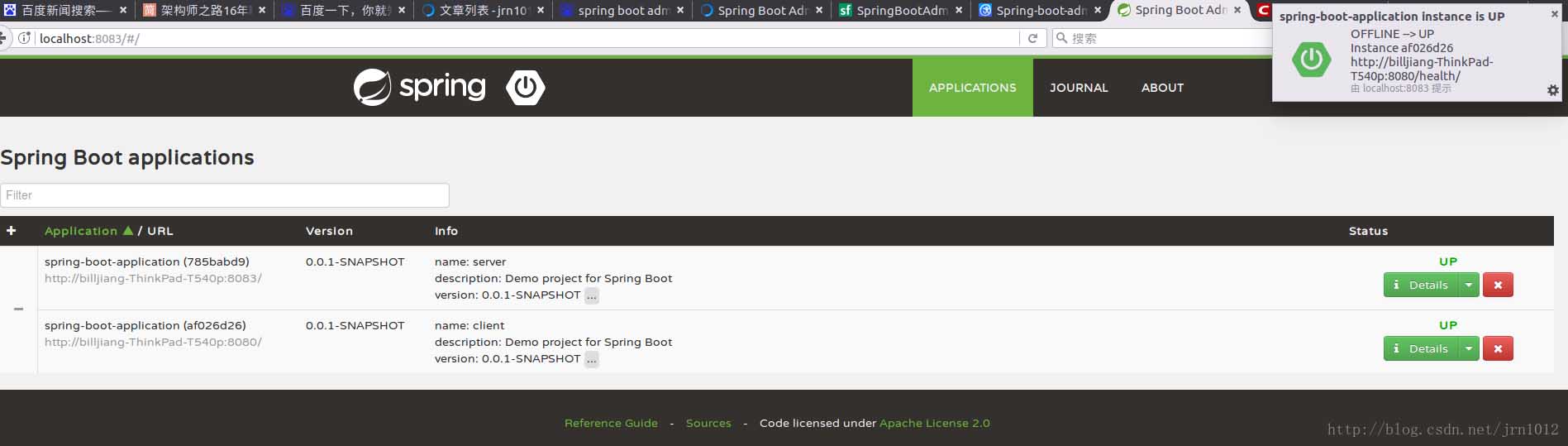

启动客户端项目，在服务端监听了客户端的启动，并在页面给出了消息提示，启动后，服务端的界面显示如下：（两个客户端都为UP状态）

以上就可以使用Spring Boot Admin的各种监控服务了，下面谈一谈客户端和服务端怎么样做心跳检测的。

心跳检测/健康检测原理

原理

在Spring Boot Admin中，Server端作为注册中心，它要监控所有的客户端当前的状态。要知道当前客户端是否宕机，刚发布的客户端也能够主动注册到服务端。

服务端和客户端之间通过特定的接口通信（/health接口）通信，来监听客户端的状态。因为客户端和服务端不能保证发布顺序。

有如下的场景需要考虑：

客户端先启动，服务端后启动
服务端先启动，客户端后启动
服务端运行中，客户端下线
客户端运行中，服务端下线

所以为了解决以上问题，需要客户端和服务端都设置一个任务监听器，定时监听对方的心跳，并在服务器及时更新客户端状态。

上文的配置使用了客户端主动注册的方法。

调试准备

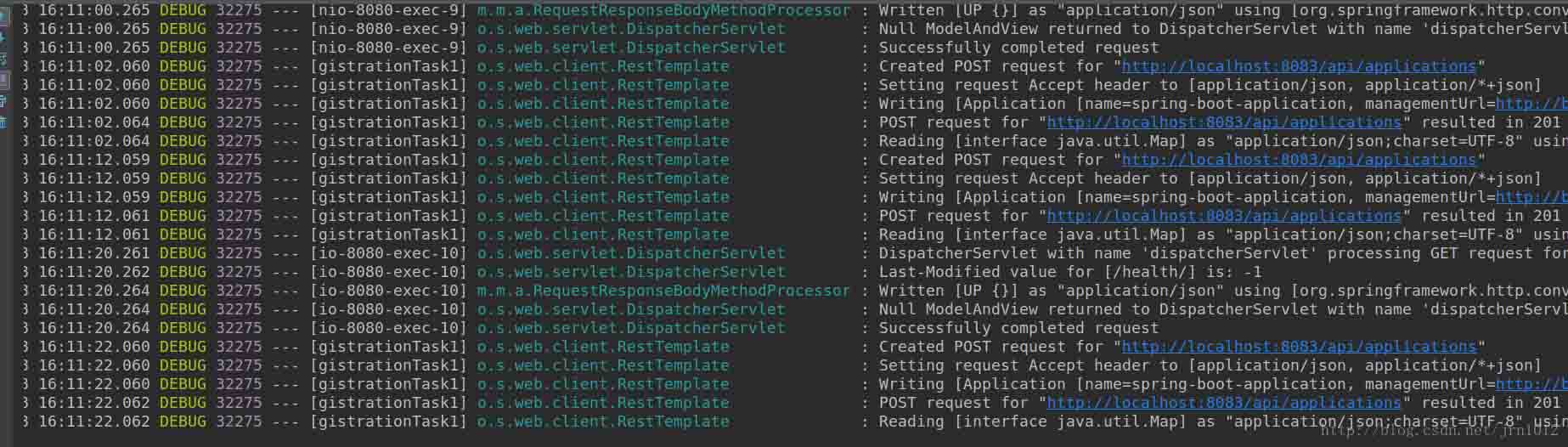

为了理解Spring Boot Admin的实现方式，可通过DEBUG 和查看日志的方式理解服务器和客户端的通信（心跳检测）

在pom.xml右键spring-boot-admin-server和spring-boot-admin-starter-client，Maven-> DownLoad Sources and Documentation
在logback.xml中设置日志级别为DEBUG

客户端发起POST请求

客户端相关类

RegistrationApplicationListener
ApplicationRegistrator

在客户端启动的时候调用RegistrationApplicationListener的startRegisterTask，该方法每隔 registerPeriod = 10_000L，（10秒：默认）向服务端POST一次请求，告诉服务器自身当前是有心跳的。

RegistrationApplicationListener

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
@EventListener
    @Order(Ordered.LOWEST_PRECEDENCE)
    public void onApplicationReady(ApplicationReadyEvent event) {
        if (event.getApplicationContext() instanceof WebApplicationContext && autoRegister) {
            startRegisterTask();
        }
    }
    public void startRegisterTask() {
        if (scheduledTask != null && !scheduledTask.isDone()) {
            return;
        }
        scheduledTask = taskScheduler.scheduleAtFixedRate(new Runnable() {
            @Override
            public void run() {
                registrator.register();
            }
        }, registerPeriod);
        LOGGER.debug("Scheduled registration task for every {}ms", registerPeriod);
    }

ApplicationRegistrator

复制代码

public boolean register() {
        boolean isRegistrationSuccessful = false;
        Application self = createApplication();
        for (String adminUrl : admin.getAdminUrl()) {
            try {
                @SuppressWarnings("rawtypes") ResponseEntity<Map> response = template.postForEntity(adminUrl,
                        new HttpEntity<>(self, HTTP_HEADERS), Map.class);
                if (response.getStatusCode().equals(HttpStatus.CREATED)) {
                    if (registeredId.compareAndSet(null, response.getBody().get("id").toString())) {
                        LOGGER.info("Application registered itself as {}", response.getBody());
                    } else {
                        LOGGER.debug("Application refreshed itself as {}", response.getBody());
                    }
                    isRegistrationSuccessful = true;
                    if (admin.isRegisterOnce()) {
                        break;
                    }
                } else {
                    if (unsuccessfulAttempts.get() == 0) {
                        LOGGER.warn(
                                "Application failed to registered itself as {}. Response: {}. Further attempts are logged on DEBUG level",
                                self, response.toString());
                    } else {
                        LOGGER.debug("Application failed to registered itself as {}. Response: {}", self,
                                response.toString());
                    }
                }
            } catch (Exception ex) {
                if (unsuccessfulAttempts.get() == 0) {
                    LOGGER.warn(
                            "Failed to register application as {} at spring-boot-admin ({}): {}. Further attempts are logged on DEBUG level",
                            self, admin.getAdminUrl(), ex.getMessage());
                } else {
                    LOGGER.debug("Failed to register application as {} at spring-boot-admin ({}): {}", self,
                            admin.getAdminUrl(), ex.getMessage());
                }
            }
        }
        if (!isRegistrationSuccessful) {
            unsuccessfulAttempts.incrementAndGet();
        } else {
            unsuccessfulAttempts.set(0);
        }
        return isRegistrationSuccessful;
    }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
public boolean register() {
        boolean isRegistrationSuccessful = false;
        Application self = createApplication();
        for (String adminUrl : admin.getAdminUrl()) {
            try {
                @SuppressWarnings("rawtypes") ResponseEntity<Map> response = template.postForEntity(adminUrl,
                        new HttpEntity<>(self, HTTP_HEADERS), Map.class);
                if (response.getStatusCode().equals(HttpStatus.CREATED)) {
                    if (registeredId.compareAndSet(null, response.getBody().get("id").toString())) {
                        LOGGER.info("Application registered itself as {}", response.getBody());
                    } else {
                        LOGGER.debug("Application refreshed itself as {}", response.getBody());
                    }
                    isRegistrationSuccessful = true;
                    if (admin.isRegisterOnce()) {
                        break;
                    }
                } else {
                    if (unsuccessfulAttempts.get() == 0) {
                        LOGGER.warn(
                                "Application failed to registered itself as {}. Response: {}. Further attempts are logged on DEBUG level",
                                self, response.toString());
                    } else {
                        LOGGER.debug("Application failed to registered itself as {}. Response: {}", self,
                                response.toString());
                    }
                }
            } catch (Exception ex) {
                if (unsuccessfulAttempts.get() == 0) {
                    LOGGER.warn(
                            "Failed to register application as {} at spring-boot-admin ({}): {}. Further attempts are logged on DEBUG level",
                            self, admin.getAdminUrl(), ex.getMessage());
                } else {
                    LOGGER.debug("Failed to register application as {} at spring-boot-admin ({}): {}", self,
                            admin.getAdminUrl(), ex.getMessage());
                }
            }
        }
        if (!isRegistrationSuccessful) {
            unsuccessfulAttempts.incrementAndGet();
        } else {
            unsuccessfulAttempts.set(0);
        }
        return isRegistrationSuccessful;
    }

在主要的register()方法中，向服务端POST了Restful请求，请求的地址为/api/applications

并把自身信息带了过去，服务端接受请求后，通过sha-1算法计算客户单的唯一ID，查询hazelcast缓存数据库，如第一次则写入，否则更新。

服务端接收处理请求相关类

RegistryController

复制代码

1
2
3
4
5
6
7
8
@RequestMapping(method = RequestMethod.POST)
    public ResponseEntity<Application> register(@RequestBody Application application) {
        Application applicationWithSource = Application.copyOf(application).withSource("http-api")
                .build();
        LOGGER.debug("Register application {}", applicationWithSource.toString());
        Application registeredApp = registry.register(applicationWithSource);
        return ResponseEntity.status(HttpStatus.CREATED).body(registeredApp);
    }

ApplicationRegistry

复制代码

public Application register(Application application) {
        Assert.notNull(application, "Application must not be null");
        Assert.hasText(application.getName(), "Name must not be null");
        Assert.hasText(application.getHealthUrl(), "Health-URL must not be null");
        Assert.isTrue(checkUrl(application.getHealthUrl()), "Health-URL is not valid");
        Assert.isTrue(
                StringUtils.isEmpty(application.getManagementUrl())
                        || checkUrl(application.getManagementUrl()), "URL is not valid");
        Assert.isTrue(
                StringUtils.isEmpty(application.getServiceUrl())
                        || checkUrl(application.getServiceUrl()), "URL is not valid");
        String applicationId = generator.generateId(application);
        Assert.notNull(applicationId, "ID must not be null");
        Application.Builder builder = Application.copyOf(application).withId(applicationId);
        Application existing = getApplication(applicationId);
        if (existing != null) {
            // Copy Status and Info from existing registration.
            builder.withStatusInfo(existing.getStatusInfo()).withInfo(existing.getInfo());
        }
        Application registering = builder.build();
        Application replaced = store.save(registering);
        if (replaced == null) {
            LOGGER.info("New Application {} registered ", registering);
            publisher.publishEvent(new ClientApplicationRegisteredEvent(registering));
        } else {
            if (registering.getId().equals(replaced.getId())) {
                LOGGER.debug("Application {} refreshed", registering);
            } else {
                LOGGER.warn("Application {} replaced by Application {}", registering, replaced);
            }
        }
        return registering;
    }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
public Application register(Application application) {
        Assert.notNull(application, "Application must not be null");
        Assert.hasText(application.getName(), "Name must not be null");
        Assert.hasText(application.getHealthUrl(), "Health-URL must not be null");
        Assert.isTrue(checkUrl(application.getHealthUrl()), "Health-URL is not valid");
        Assert.isTrue(
                StringUtils.isEmpty(application.getManagementUrl())
                        || checkUrl(application.getManagementUrl()), "URL is not valid");
        Assert.isTrue(
                StringUtils.isEmpty(application.getServiceUrl())
                        || checkUrl(application.getServiceUrl()), "URL is not valid");
        String applicationId = generator.generateId(application);
        Assert.notNull(applicationId, "ID must not be null");
        Application.Builder builder = Application.copyOf(application).withId(applicationId);
        Application existing = getApplication(applicationId);
        if (existing != null) {
            // Copy Status and Info from existing registration.
            builder.withStatusInfo(existing.getStatusInfo()).withInfo(existing.getInfo());
        }
        Application registering = builder.build();
        Application replaced = store.save(registering);
        if (replaced == null) {
            LOGGER.info("New Application {} registered ", registering);
            publisher.publishEvent(new ClientApplicationRegisteredEvent(registering));
        } else {
            if (registering.getId().equals(replaced.getId())) {
                LOGGER.debug("Application {} refreshed", registering);
            } else {
                LOGGER.warn("Application {} replaced by Application {}", registering, replaced);
            }
        }
        return registering;
    }

HazelcastApplicationStore (缓存数据库)

在上述更新状态使用了publisher.publishEvent事件订阅的方式，接受者接收到该事件，做应用的业务处理，在这块使用这种方式个人理解是为了代码的复用性，因为服务端定时轮询客户端也要更新客户端在服务器的状态。

pulishEvent设计到的类有：

StatusUpdateApplicationListener->onClientApplicationRegistered
StatusUpdater–>updateStatus

这里不详细展开，下文还会提到，通过日志，可以查看到客户端定时发送的POST请求：

服务端定时轮询

在服务器宕机的时候，服务器接收不到请求，此时服务器不知道客户端是什么状态，（当然可以说服务器在一定的时间里没有收到客户端的信息，就认为客户端挂了，这也是一种处理方式），在Spring Boot Admin中，服务端通过定时轮询客户端的/health接口来对客户端进行心态检测。

这里设计到主要的类为：

StatusUpdateApplicationListene

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
@EventListener
    public void onApplicationReady(ApplicationReadyEvent event) {
        if (event.getApplicationContext() instanceof WebApplicationContext) {
            startStatusUpdate();
        }
    }
    public void startStatusUpdate() {
        if (scheduledTask != null && !scheduledTask.isDone()) {
            return;
        }
        scheduledTask = taskScheduler.scheduleAtFixedRate(new Runnable() {
            @Override
            public void run() {
                statusUpdater.updateStatusForAllApplications();
            }
        }, updatePeriod);
        LOGGER.debug("Scheduled status-updater task for every {}ms", updatePeriod);
    }

StatusUpdater

复制代码

public void updateStatusForAllApplications() {
        long now = System.currentTimeMillis();
        for (Application application : store.findAll()) {
            if (now - statusLifetime > application.getStatusInfo().getTimestamp()) {
                updateStatus(application);
            }
        }
    }
public void updateStatus(Application application) {
        StatusInfo oldStatus = application.getStatusInfo();
        StatusInfo newStatus = queryStatus(application);
        boolean statusChanged = !newStatus.equals(oldStatus);
        Application.Builder builder = Application.copyOf(application).withStatusInfo(newStatus);
        if (statusChanged && !newStatus.isOffline() && !newStatus.isUnknown()) {
            builder.withInfo(queryInfo(application));
        }
        Application newState = builder.build();
        store.save(newState);
        if (statusChanged) {
            publisher.publishEvent(
                    new ClientApplicationStatusChangedEvent(newState, oldStatus, newStatus));
        }
    }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
public void updateStatusForAllApplications() {
        long now = System.currentTimeMillis();
        for (Application application : store.findAll()) {
            if (now - statusLifetime > application.getStatusInfo().getTimestamp()) {
                updateStatus(application);
            }
        }
    }
public void updateStatus(Application application) {
        StatusInfo oldStatus = application.getStatusInfo();
        StatusInfo newStatus = queryStatus(application);
        boolean statusChanged = !newStatus.equals(oldStatus);
        Application.Builder builder = Application.copyOf(application).withStatusInfo(newStatus);
        if (statusChanged && !newStatus.isOffline() && !newStatus.isUnknown()) {
            builder.withInfo(queryInfo(application));
        }
        Application newState = builder.build();
        store.save(newState);
        if (statusChanged) {
            publisher.publishEvent(
                    new ClientApplicationStatusChangedEvent(newState, oldStatus, newStatus));
        }
    }

这里就不详细展开，如有不当之处，欢迎大家指正。以上为个人经验，希望能给大家一个参考，也希望大家多多支持靠谱客。

最后

以上就是和谐心情最近收集整理的关于SpringBoot Admin使用及心跳检测原理分析的全部内容，更多相关SpringBoot内容请搜索靠谱客的其他文章。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：Java编程
浏览次数：184 次浏览
发布日期：2022-06-01 18:30:20
本文链接：https://www.kaopuke.com/article/k-p-k_14_ujo_22_f1_14_j_10_y.html

SpringBoot Admin使用及心跳检测原理分析

目录

介绍

使用

Server端

Client端

心跳检测/健康检测原理

原理

调试准备

客户端发起POST请求

服务端定时轮询

最后

评论列表共有 0 条评论

发表评论取消回复

SpringBoot Admin使用及心跳检测原理分析

目录

介绍

使用

Server端

Client端

心跳检测/健康检测原理

原理

调试准备

客户端发起POST请求

服务端定时轮询

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

微信扫一扫：分享

发表评论取消回复
