OpenCV-Python实现轮廓检测实例分析

相比C++而言，Python适合做原型。本系列的文章介绍如何在Python中用OpenCV图形库，以及与C++调用相应OpenCV函数的不同之处。这篇文章介绍在Python中使用OpenCV检测并绘制轮廓。

提示：

转载请详细注明原作者及出处，谢谢！

本文介绍在OpenCV-Python中检测并绘制轮廓的方法。

本文不介详细的理论知识，读者可从其他资料中获取相应的背景知识。笔者推荐清华大学出版社的《图像处理与计算机视觉算法及应用(第2版)》。

轮廓检测

轮廓检测也是图像处理中经常用到的。OpenCV-Python接口中使用cv2.findContours()函数来查找检测物体的轮廓。

实现

使用方式如下：

import cv2

img = cv2.imread('D:\\test\\contour.jpg')
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
ret, binary = cv2.threshold(gray,127,255,cv2.THRESH_BINARY)

contours, hierarchy = cv2.findContours(binary,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(img,contours,-1,(0,0,255),3)

cv2.imshow("img", img)
cv2.waitKey(0)

需要注意的是cv2.findContours()函数接受的参数为二值图，即黑白的（不是灰度图），所以读取的图像要先转成灰度的，再转成二值图，参见4、5两行。第六行是检测轮廓，第七行是绘制轮廓。

结果

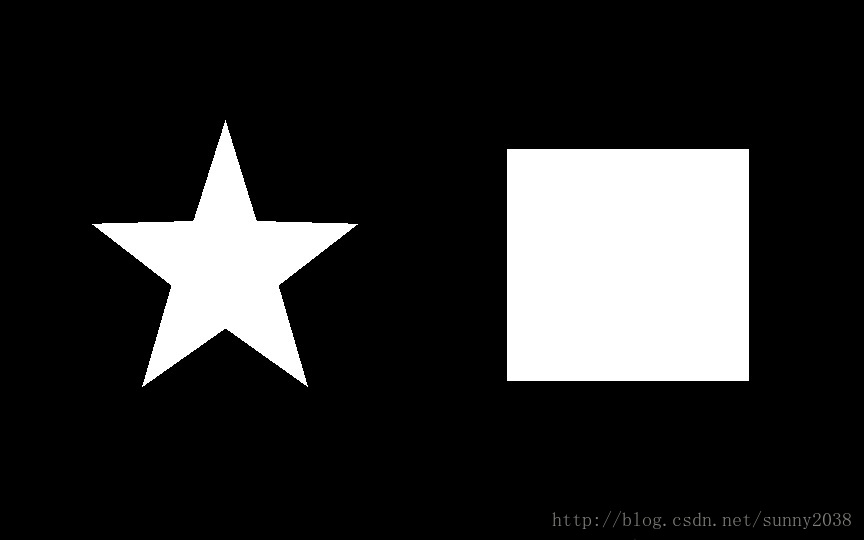

原图如下：

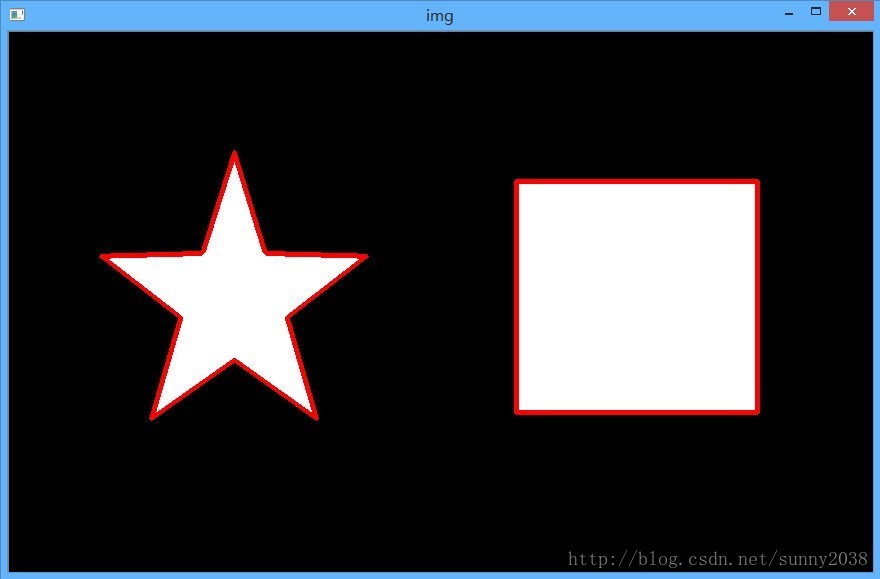

检测结果如下：

注意，findcontours函数会“原地”修改输入的图像。这一点可通过下面的语句验证：

cv2.imshow("binary", binary)
contours, hierarchy = cv2.findContours(binary,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)
cv2.imshow("binary2", binary)

执行这些语句后会发现原图被修改了。

cv2.findContours()函数

函数的原型为

cv2.findContours(image, mode, method[, contours[, hierarchy[, offset ]]])

返回两个值：contours：hierarchy。

参数

第一个参数是寻找轮廓的图像；

第二个参数表示轮廓的检索模式，有四种（本文介绍的都是新的cv2接口）：
cv2.RETR_EXTERNAL表示只检测外轮廓
cv2.RETR_LIST检测的轮廓不建立等级关系
cv2.RETR_CCOMP建立两个等级的轮廓，上面的一层为外边界，里面的一层为内孔的边界信息。如果内孔内还有一个连通物体，这个物体的边界也在顶层。
cv2.RETR_TREE建立一个等级树结构的轮廓。

第三个参数method为轮廓的近似办法
cv2.CHAIN_APPROX_NONE存储所有的轮廓点，相邻的两个点的像素位置差不超过1，即max（abs（x1-x2），abs（y2-y1））==1
cv2.CHAIN_APPROX_SIMPLE压缩水平方向，垂直方向，对角线方向的元素，只保留该方向的终点坐标，例如一个矩形轮廓只需4个点来保存轮廓信息
cv2.CHAIN_APPROX_TC89_L1，CV_CHAIN_APPROX_TC89_KCOS使用teh-Chinl chain 近似算法

返回值

cv2.findContours()函数返回两个值，一个是轮廓本身，还有一个是每条轮廓对应的属性。

contour返回值

cv2.findContours()函数首先返回一个list，list中每个元素都是图像中的一个轮廓，用numpy中的ndarray表示。这个概念非常重要。在下面drawContours中会看见。通过

print (type(contours))
print (type(contours[0]))
print (len(contours))

可以验证上述信息。会看到本例中有两条轮廓，一个是五角星的，一个是矩形的。每个轮廓是一个ndarray，每个ndarray是轮廓上的点的集合。

由于我们知道返回的轮廓有两个，因此可通过

cv2.drawContours(img,contours,0,(0,0,255),3)

和

cv2.drawContours(img,contours,1,(0,255,0),3)

分别绘制两个轮廓，关于该参数可参见下面一节的内容。同时通过

print (len(contours[0]))
print (len(contours[1]))

输出两个轮廓中存储的点的个数，可以看到，第一个轮廓中只有4个元素，这是因为轮廓中并不是存储轮廓上所有的点，而是只存储可以用直线描述轮廓的点的个数，比如一个“正立”的矩形，只需4个顶点就能描述轮廓了。

hierarchy返回值

此外，该函数还可返回一个可选的hiararchy结果，这是一个ndarray，其中的元素个数和轮廓个数相同，每个轮廓contours[i]对应4个hierarchy元素hierarchy[i][0]~hierarchy[i][3]，分别表示后一个轮廓、前一个轮廓、父轮廓、内嵌轮廓的索引编号，如果没有对应项，则该值为负数。

通过

print (type(hierarchy))
print (hierarchy.ndim)
print (hierarchy[0].ndim)
print (hierarchy.shape)

得到

3
2
(1, 2, 4)

可以看出，hierarchy本身包含两个ndarray，每个ndarray对应一个轮廓，每个轮廓有四个属性。

轮廓的绘制

OpenCV中通过cv2.drawContours在图像上绘制轮廓。

cv2.drawContours()函数

cv2.drawContours(image, contours, contourIdx, color[, thickness[, lineType[, hierarchy[, maxLevel[, offset ]]]]])

第一个参数是指明在哪幅图像上绘制轮廓；
第二个参数是轮廓本身，在Python中是一个list。
第三个参数指定绘制轮廓list中的哪条轮廓，如果是-1，则绘制其中的所有轮廓。后面的参数很简单。其中thickness表明轮廓线的宽度，如果是-1（cv2.FILLED），则为填充模式。绘制参数将在以后独立详细介绍。

补充：

写着写着发现一篇文章介绍不完，所以这里先作为入门的。更多关于轮廓的信息有机会再开一篇文章介绍。

但有朋友提出计算轮廓的极值点。可用下面的方式计算得到，如下

pentagram = contours[1] #第二条轮廓是五角星

leftmost = tuple(pentagram[:,0][pentagram[:,:,0].argmin()])
rightmost = tuple(pentagram[:,0][pentagram[:,:,0].argmin()])

cv2.circle(img, leftmost, 2, (0,255,0),3)
cv2.circle(img, rightmost, 2, (0,0,255),3)

注意！假设轮廓有100个点，OpenCV返回的ndarray的维数是(100,1,2)！！！而不是我们认为的(100,2)。切记！！！人民邮电出版社出版了一本《NumPy攻略：Python科学计算与数据分析》，推荐去看一下。

更新：关于pentagram[:,0]的意思

在numpy的数组中，用逗号分隔的是轴的索引。举个例子，假设有如下的数组：

a = np.array([[[3,4]], [[1,2]],[[5,7]],[[3,7]],[[1,8]]])

其shape是(5, 1, 2)。与我们的轮廓是相同的。那么a[:,0]的结果就是：

[3,4], [1,2], [5,7], [3,7], [1,8]

这里a[:,0]的意思就是a[0:5,0]，也就是a[0:5,0:0:2]，这三者是等价的。

回头看一下，a的shape是(5,1,2)，表明是三个轴的。在numpy的数组中，轴的索引是通过逗号分隔的。同时冒号索引“:”表示的是该轴的所有元素。因此a[:,0]表示的是第一个轴的所有元素和第二个轴的第一个元素。在这里既等价于a[0:5,0]。

再者，若给出的索引数少于数组中总索引数，则将已给出的索引树默认按顺序指派到轴上。比如a[0:5,0]只给出了两个轴的索引，则第一个索引就是第一个轴的，第二个索引是第二个轴的，而第三个索引没有，则默认为[:]，即该轴的所有内容。因此a[0:5,0]也等价于a[0:5,0:0:2]。

再详细一点，a的全体内容为：[[[3,4]],[[1,2]],[[5,7]],[[3,7]],[[1,8]]]。去掉第一层方括号，其中有五个元素，每个元素为[[3,4]]这样的，所以第一个索引的范围为[0:5]。注意OpenCV函数返回的多维数组和常见的numpy数组的不同之处！

观察[[3,4]]，我们发现其中只有一个元素，即[3,4]，第二个索引为[0:1]。

再去掉一层方括号，我们面对的是[3,4]，有两个元素，所以第三个索引的范围为[0:2]。

再次强调一下OpenCVPython接口函数返回的NumPy数组和普通的NumPy数组在组织上的不同之处。

PS：OpenCV-Python讨论群——219962286，欢迎大家加入互相探讨学习。

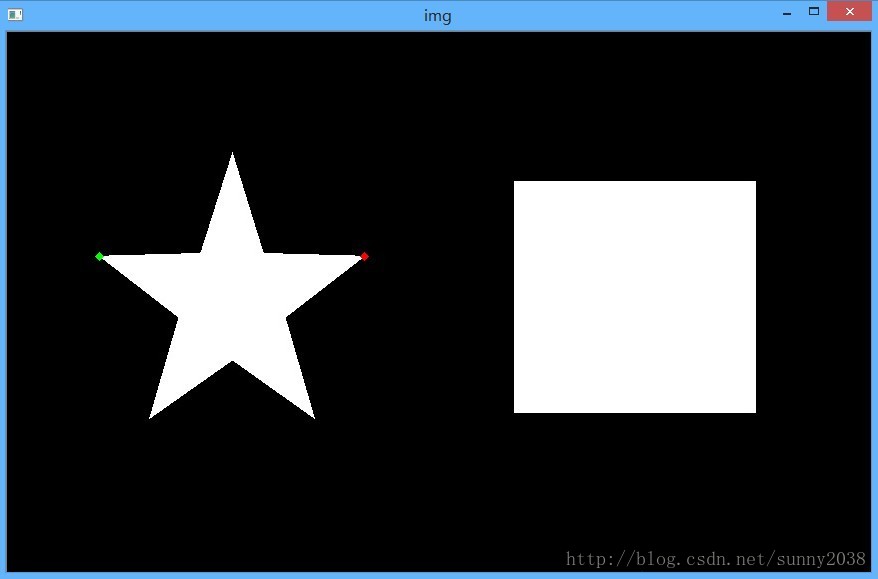

得到的结果为如下：
