概述
--------滤波简介--------
滤波的是图像处理之中必备的手段，也是必经之路。模式识别，深度学习都会用到滤波的相关内容，没有好的图片你怎么识别？
个人理解的“滤波”二字：
滤波没有什么神奇的地方，就是通过旁边像素对比来做判断(其他的下面再说)举个例子：
假如上面的图形1是瑕疵，通过滤波给过滤掉

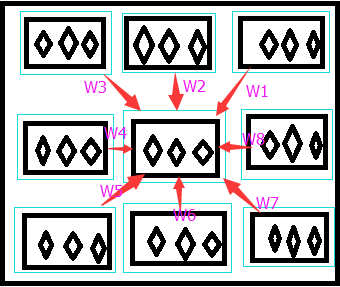

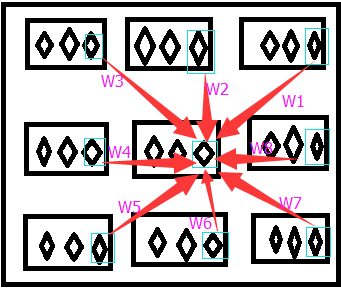

上面是一个两张简单的图片，两个问题： 1.把左边的'形状1'清除(过滤掉)。
2.把右边的'形状1'清除(过滤掉)。
对于第一个问题：那很简单了，前面的博文已经知道，图像是一个个像素点构成的，那对比蓝色和白色的像素点就可以知道，直接把蓝色排除了。
对于第二个问题：那就复杂了，因为图形通过旁边的像素来做判断根本无法识别，这就的用到一些算法知识了。
感觉说的不着边际，简单的意思就是滤波没什么神秘的，接下来举几个滤波实际例子就能说明：
--------均值滤波--------
从另一篇博文可以知道，对于“核”这个概念的知识，还有怎么操作定义核，这里就不啰嗦了。不知道的直接去看另一篇博文：掩膜操作实例分析
均值就是平均的意思，对邻近的像素做个平均：x[i][j]=1/9(y[i-1][j-1]+y[i-1][j]+y[i-1][j+1]+y[i][j-1]+y[i][j]+y[i][j+1]+y[i+1][j-1]+y[i+1][j]+y[i+1][j+1])
手写实例：
其实这些例子都不难，看懂理论基础和opencv源代码，自己再去写很简单，有时间这部分会补上，现在为了想快点把opencv学一遍。。。。所以偷懒了
API：
--------中值滤波--------
中值滤波就是旁边的值进行排序取中间值x[i][j]=Middle(y[i-1][j-1]，y[i-1][j]，y[i-1][j+1]，y[i][j-1]，y[i][j]，y[i][j+1]，y[i+1][j-1]，y[i+1][j]，y[i+1][j+1]);
手写实例：
API：
--------高斯滤波--------
这个得重点说明一下，刚开始学的时候真的感觉好难，数学公式也看不懂，源代码看着就烦。。。
公式大家自己看书本或者百度百科吧，这里只说一下我自己的理解
二维图像

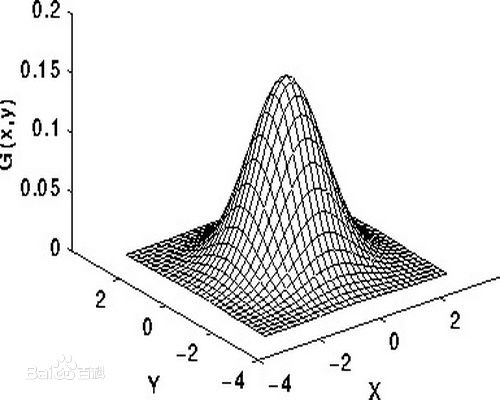

三维图像

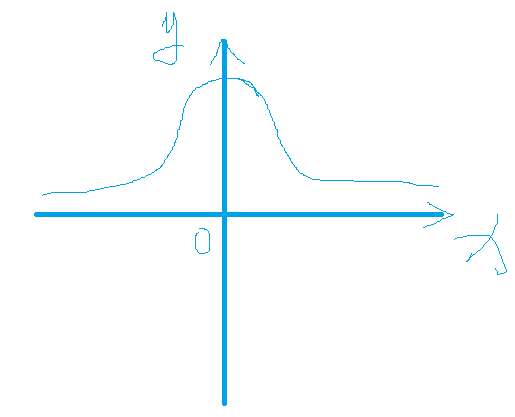

不说专业名词，看着这幅图就是对称的，并且两遍递减，想象一下这个函数去表示“核”是什么样子？
这是随便画的一个图像，从内到外逐渐减小，如果运用到图像“卷积”之后，那就是距离处理点越近那就权值越大了。
卷积：在数字图像上就是，简单理解就是图像和内核的乘积！
至于这个权值是怎么计算的，那就是直接把坐标带入高斯公式就行了，想深入了解的就去看一些数学的书籍。
原公式
简化公式
具体公式不介绍了，看百度、或者其他资料。。。
opencv源码分析：
1 /****************************************************************************************
2 Gaussian Blur
3 ****************************************************************************************/
4
5 cv::Mat cv::getGaussianKernel( int n, double sigma, int ktype )
6 {
7 //----自定义了几个简单的内核数据-------//
8 const int SMALL_GAUSSIAN_SIZE = 7;
9 static const float small_gaussian_tab[][SMALL_GAUSSIAN_SIZE] =
10 {
11 {1.0f},
12 {0.25f, 0.5f, 0.25f},
13 {0.0625f, 0.25f, 0.375f, 0.25f, 0.0625f},
14 {0.03125f, 0.109375f, 0.21875f, 0.28125f, 0.21875f, 0.109375f, 0.03125f}
15 };
16 //-------当 n是奇数 && n<7 && sigma<=0 --->>>直接取small_gaussian_tab里的数据-----//
17 //-------当不满足上面的情况时候，就自己按照公式计算，其实上面的值也是按照公式计算的----//
18 const float* fixed_kernel = n % 2 == 1 && n <= SMALL_GAUSSIAN_SIZE && sigma <= 0 ?
19 small_gaussian_tab[n>>1] : 0;
20
21 CV_Assert( ktype == CV_32F || ktype == CV_64F );
22 Mat kernel(n, 1, ktype);//计算的核是n行1列，后面有程序会合并成二维数组
23 //----保证程序可以执行float、double两种类型都可以----//
24 float* cf = (float*)kernel.data;
25 double* cd = (double*)kernel.data;
26 //-------当sigma取值，这个是高斯函数规定的------//
27 double sigmaX = sigma > 0 ? sigma : ((n-1)*0.5 - 1)*0.3 + 0.8;
28 double scale2X = -0.5/(sigmaX*sigmaX);//高斯公式里面的一个系数
29 double sum = 0;
30
31 int i;
32 for( i = 0; i < n; i++ )
33 {
34 double x = i - (n-1)*0.5;
35 //------就是上面说的看自己定义还是直接读取------//
36 double t = fixed_kernel ? (double)fixed_kernel[i] : std::exp(scale2X*x*x);
37 if( ktype == CV_32F )
38 {
39 cf[i] = (float)t;
40 sum += cf[i];
41 }
42 else
43 {
44 cd[i] = t;
45 sum += cd[i];
46 }
47 }
48
49 sum = 1./sum;//系数归一化
50 //---归一化系数之后再把系数放在内核里面---//
51 for( i = 0; i < n; i++ )
52 {
53 if( ktype == CV_32F )
54 cf[i] = (float)(cf[i]*sum);
55 else
56 cd[i] *= sum;
57 }
58
59 return kernel;
60 }
61
62 //-----函数是处理x核、y核、size核，其中之间的关系和数据变换--------//
63 cv::Ptr<cv::FilterEngine> cv::createGaussianFilter( int type, Size ksize,
64 double sigma1, double sigma2,
65 int borderType )
66 {
67 int depth = CV_MAT_DEPTH(type);
68 if( sigma2 <= 0 )
69 sigma2 = sigma1;
70
71 // automatic detection of kernel size from sigma
72 if( ksize.width <= 0 && sigma1 > 0 )
73 ksize.width = cvRound(sigma1*(depth == CV_8U ? 3 : 4)*2 + 1)|1;
74 if( ksize.height <= 0 && sigma2 > 0 )
75 ksize.height = cvRound(sigma2*(depth == CV_8U ? 3 : 4)*2 + 1)|1;
76
77 CV_Assert( ksize.width > 0 && ksize.width % 2 == 1 &&
78 ksize.height > 0 && ksize.height % 2 == 1 );
79
80 sigma1 = std::max( sigma1, 0. );
81 sigma2 = std::max( sigma2, 0. );
82
83 Mat kx = getGaussianKernel( ksize.width, sigma1, std::max(depth, CV_32F) );
84 Mat ky;
85 if( ksize.height == ksize.width && std::abs(sigma1 - sigma2) < DBL_EPSILON )
86 ky = kx;
87 else
88 ky = getGaussianKernel( ksize.height, sigma2, std::max(depth, CV_32F) );
89
90 return createSeparableLinearFilter( type, type, kx, ky, Point(-1,-1), 0, borderType );
91 }
92
93
94 void cv::GaussianBlur( InputArray _src, OutputArray _dst, Size ksize,
95 double sigma1, double sigma2,
96 int borderType )
97 {
98 Mat src = _src.getMat();
99 _dst.create( src.size(), src.type() );
100 Mat dst = _dst.getMat();
101 //-----处理边界问题----//
102 if( borderType != BORDER_CONSTANT )
103 {
104 if( src.rows == 1 )
105 ksize.height = 1;
106 if( src.cols == 1 )
107 ksize.width = 1;
108 }
109
110 if( ksize.width == 1 && ksize.height == 1 )
111 {
112 src.copyTo(dst);
113 return;
114 }
115
116 #ifdef HAVE_TEGRA_OPTIMIZATION
117 if(sigma1 == 0 && sigma2 == 0 && tegra::gaussian(src, dst, ksize, borderType))
118 return;
119 #endif
120
121 Ptr<FilterEngine> f = createGaussianFilter( src.type(), ksize, sigma1, sigma2, borderType );
122 f->apply( src, dst );
123 }
总结的注意点：
A.高斯核的计算是两种方法，第一种是经过计算放在一个数组里面，第二种是直接用高斯公式计算。
1 static const float small_gaussian_tab[][SMALL_GAUSSIAN_SIZE] =
2 10 {
3 11 {1.0f},
4 12 {0.25f, 0.5f, 0.25f},
5 13 {0.0625f, 0.25f, 0.375f, 0.25f, 0.0625f},
6 14 {0.03125f, 0.109375f, 0.21875f, 0.28125f, 0.21875f, 0.109375f, 0.03125f}
7 15 };
B.高斯的内核是合成的，而不是一次型的计算，具体合成过程我没有细看，我们自己手写API的时候基本 都不会去合成，直接计算便可。
1 Mat kernel(n, 1, ktype);//计算的核是n行1列，后面有程序会合并成二维数组
1 Mat kx = getGaussianKernel( ksize.width, sigma1, std::max(depth, CV_32F) );
2 84 Mat ky;
3 85 if( ksize.height == ksize.width && std::abs(sigma1 - sigma2) < DBL_EPSILON )
4 86 ky = kx;
5 87 else
6 88 ky = getGaussianKernel( ksize.height, sigma2, std::max(depth, CV_32F) );
7 89
8 90 return createSeparableLinearFilter( type, type, kx, ky, Point(-1,-1), 0, borderType );
C.滤波器的引擎里面有很多函数，通过一些参数的匹配来分别解决哪个滤波。就是一个封装多个滤波的函 数，看源代码就会发现。源代码在filter.cpp文件，想看的可以自己去看
1 Ptr<FilterEngine> f = createGaussianFilter( src.type(), ksize, sigma1, sigma2, borderType ); 2 f->apply( src, dst );
--------双边滤波--------
公式百度吧。。。。。
记得“高斯滤波”是考虑了空间问题，使图像的滤波提升了一个档次(相对于均值滤波)，但是高斯滤波对比中值滤波不一定哪个更好，看下面例子：

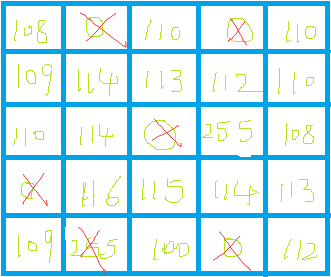

这图片有两个突出的点，一个是0，一个是255，黑白点，其它的像素点都是110左右，这一看就知道是噪声，下面用滤波函数操作这个图像。
均值：0->80+
中值：0->110
高斯：0->90
这个例子举的不明显，但是意图就是高斯函数只能过滤空间的部分，但是距离的部分不能过滤，就是像素差别特别大的时候无法过滤，看网上有个a-截断滤波
高斯+截断=双边 这是简单表示的。
双边滤波就是把那些怪异的点去除之后在进行高斯滤波：
opencv源代码分析：
1 /****************************************************************************************
2 Bilateral Filtering
3 ****************************************************************************************/
4
5 namespace cv
6 {
7
8 static void
9 bilateralFilter_8u( const Mat& src, Mat& dst, int d,
10 double sigma_color, double sigma_space,
11 int borderType )
12 {
13 int cn = src.channels();//原图通道数
14 int i, j, k, maxk, radius;
15 Size size = src.size();//原图大小
16
17 CV_Assert( (src.type() == CV_8UC1 || src.type() == CV_8UC3) &&
18 src.type() == dst.type() && src.size() == dst.size() &&
19 src.data != dst.data );//只能处理单通道和三通道的uchar
20 //-------限定sigma的取值--------//
21 if( sigma_color <= 0 )
22 sigma_color = 1;
23 if( sigma_space <= 0 )
24 sigma_space = 1;
25 //------高斯因子,计算方便-------//
26 double gauss_color_coeff = -0.5/(sigma_color*sigma_color);
27 double gauss_space_coeff = -0.5/(sigma_space*sigma_space);
28 //-----d 表示滤波时像素邻域直径，d为负时由 sigaColor计算得到；d>5时不能实时处理--//
29 if( d <= 0 )
30 radius = cvRound(sigma_space*1.5);//float->int
31 else
32 radius = d/2;
33 //---保证直径是基整数---//
34 radius = MAX(radius, 1);
35 d = radius*2 + 1;
36
37 Mat temp;
38 copyMakeBorder( src, temp, radius, radius, radius, radius, borderType );
39 //---直接用公式计算权值，只有用到直接调用----//
40 vector<float> _color_weight(cn*256);//距离权值范围为channels*256
41 vector<float> _space_weight(d*d);//空间权值存储
42 vector<int> _space_ofs(d*d);//位置便宜存储->用于计算点的位置
43 float* color_weight = &_color_weight[0];
44 float* space_weight = &_space_weight[0];
45 int* space_ofs = &_space_ofs[0];
46
47 // initialize color-related bilateral filter coefficients
48 for( i = 0; i < 256*cn; i++ )//把空间可能的权值权值全部存储起来，用的时候直接找
49 color_weight[i] = (float)std::exp(i*i*gauss_color_coeff);//省的到时候计算
50
51 // ------计算核的值和偏移值----//
52 for( i = -radius, maxk = 0; i <= radius; i++ )
53 for( j = -radius; j <= radius; j++ )
54 {
55 double r = std::sqrt((double)i*i + (double)j*j);//高斯公式系数之一
56 if( r > radius )
57 continue;
58 space_weight[maxk] = (float)std::exp(r*r*gauss_space_coeff);//空间权值
59 space_ofs[maxk++] = (int)(i*temp.step + j*cn);//偏移值计算
60 }
61 //------------------进行滤波操作----------//
62 for( i = 0; i < size.height; i++ )
63 {
64 //-----sptr核中心的像素地址，同时是输入像素变量----//
65 //-----dptr表示第i行的第一个像素地址，同时是输出像素变量-----//
66 const uchar* sptr = temp.data + (i+radius)*temp.step + radius*cn;
67 uchar* dptr = dst.data + i*dst.step;
68
69 if( cn == 1 )
70 {
71 for( j = 0; j < size.width; j++ )
72 {
73 float sum = 0, wsum = 0;
74 int val0 = sptr[j];
75 for( k = 0; k < maxk; k++ )//maxk=d就是直径的大小
76 {
77 int val = sptr[j + space_ofs[k]];//核对应的像素值
78 float w = space_weight[k]*color_weight[std::abs(val - val0)];//总权值
79 sum += val*w;//权值*像素值总和
80 wsum += w;//权值和，为了下面归一化
81 }
82 // overflow is not possible here => there is no need to use CV_CAST_8U
83 dptr[j] = (uchar)cvRound(sum/wsum);//权值归一化
84 }
85 }
86 else
87 {
88 assert( cn == 3 );
89 for( j = 0; j < size.width*3; j += 3 )//三个通道(一个像素)同时操作
90 {
91 float sum_b = 0, sum_g = 0, sum_r = 0, wsum = 0;
92 int b0 = sptr[j], g0 = sptr[j+1], r0 = sptr[j+2];//三个通道代表一个像素
93 for( k = 0; k < maxk; k++ )//直径的大小
94 {
95 const uchar* sptr_k = sptr + j + space_ofs[k];//核对应的像素地址
96 int b = sptr_k[0], g = sptr_k[1], r = sptr_k[2];
97 //-----三个通道的差值和作为计算、所以三个通道的权重是相同的------//
98 float w = space_weight[k]*color_weight[std::abs(b - b0) +
99 std::abs(g - g0) + std::abs(r - r0)];
100 sum_b += b*w; sum_g += g*w; sum_r += r*w;
101 wsum += w;
102 }
103 //----下面就是BGR三个通道的调整了-------//
104 wsum = 1.f/wsum;
105 b0 = cvRound(sum_b*wsum);
106 g0 = cvRound(sum_g*wsum);
107 r0 = cvRound(sum_r*wsum);
108 dptr[j] = (uchar)b0; dptr[j+1] = (uchar)g0; dptr[j+2] = (uchar)r0;
109 }
110 }
111 }
112 }
总结的注意点：
A.双边滤波如果是三通道的BGA的话，那是三个通道同时进行的，三个通道的差值求和，所以三个通道是一个权重。
为对于其他其他的滤波方式：
B.这个滤波函数使用了指针访问像素，但是这个指针是:*(M.data+i*M.step[0]+j*M.channels())，记得上次我们使用的指针是 M.ptr<Vec3b>(i)[j]访问的。下面就详细说明一下这个函数：
(a).其中M.data是M这个Mat类的首地址，也就是一幅图像的首地址。
(b).M.step[],这个函数比较绕人，三维空间咱们不说，就说我们使用的二维数据。
step[0] :表示图片一行数据字节。
step[1] :表示图片一个像素的字节。
扩展几个知识点：
elemSize() :一个像素的字节 == step[1]
elemSize1():一个通道的字节
比如：我们图片是16X16,CV_8UC3-->>>elemSize1()=1，elemSize()=step[1]=1*3，step[0]=1*3*16
我们图片是25*25,CV_16UC3-->>>elemSize1()=2，elemSize()=step[1]=2*3，step[0]=2*3*25
8位的uchar是一个字节，16位的uchar是2个字节。。。
16X16,CV_8UC3的图片 *(M.data+i*M.step[0]+j*M.channels()):*(0+1*3*16*I+3*J)，这里省略step[1]=1
我们之前写的Mat.ptr和Mat.at内部已经帮我们做了这些事，现在直接写的话只有通过字节的地址操作，
就像char a[100];char*p=a;p++就可以操作a[100],int a[100];int* p=a;p+=4;
参考：
http://blog.csdn.net/qianqing13579/article/details/45318279#comments
http://blog.csdn.net/xiaowei_cqu/article/details/7785365
http://blog.csdn.net/zhaocj/article/details/39520187
还有其它参考，没来及记录，入您发现侵犯您的权利，请告之，立马清除！
