概述

主要是找到一篇不错的博客进行学习

系统调用概述

​ 计算机系统的各种硬件资源是有限的，在现代多任务操作系统上同时运行的多个进程都需要访问这些资源，为了更好的管理这些资源进程是不允许直接操作的，所有对这些资源的访问都必须有操作系统控制。也就是说操作系统是使用这些资源的唯一入口，而这个入口就是操作系统提供的系统调用（System Call）。在linux中系统调用是用户空间访问内核的唯一手段。

​ 一般情况下应用程序通过应用编程接口API，而不是直接通过系统调用来编程。不过在linux系统编程和之前的实验中是直接采用系统调用来进行编程。

​ linux内核中设置了一组用于实现系统功能的子程序，称为系统调用。系统调用和普通库函数调用非常相似，只是系统调用由操作系统核心提供，运行于内核态，而普通的函数调用由函数库或用户自己提供，运行于用户态。一般情况进程是不能直接访问内核的。它不能访问内核所占内存空间也不能调用内核函数。

​ 但是实际情况用户程序是需要使用系统的硬件资源的，为了和用户空间上运行的进程进行交互，内核提供了一组接口。透过该接口，由内核帮助应用程序访问硬件设备和其他操作系统资源。

系统调用原理

要想实现系统调用，要满足以下几个方面：

  1. 通知内核调用一个哪个系统调用
  2. 用户程序把系统调用的参数传递给内核
  3. 用户程序获取内核返回的系统调用返回值

内核内部定义了6个宏。分别可以调用参数个数为0～6的系统调用。

_syscall0(type,name)
_syscall1(type,name,type1,arg1)
_syscall2(type,name,type1,arg1,type2,arg2)
_syscall3(type,name,type1,arg1,type2,arg2,type3,arg3)
_syscall4(type,name,type1,arg1,type2,arg2,type3,arg3,type4,arg4)
_syscall5(type,name,type1,arg1,type2,arg2,type3,arg3,type4,arg4,type5,arg5)
_syscall6(type,name,type1,arg1,type2,arg2,type3,arg3,type4,arg4,type5,arg5,type6,arg6)

超过6个参数的系统调用很罕见，所以这里只定义了6个。

系统调用过程

以下的内核版本为:Linux kernel 4.9.76

历史上，x86 的系统调用实现经历了 int / iret 到 sysenter / sysexit 再到 syscall / sysret 的演变。

本次学习的系统调用过程是int 0x80的系统调用过程

最开始进行系统调用是通过int 0x80进行系统调用。

这次学习的是通过open的系统调用进行查看的。

mov 0x05,$eax
int 0x80

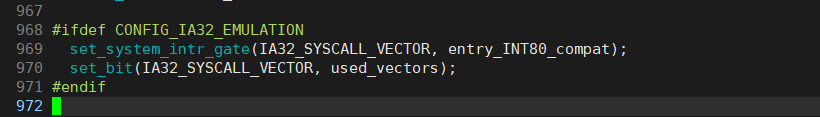

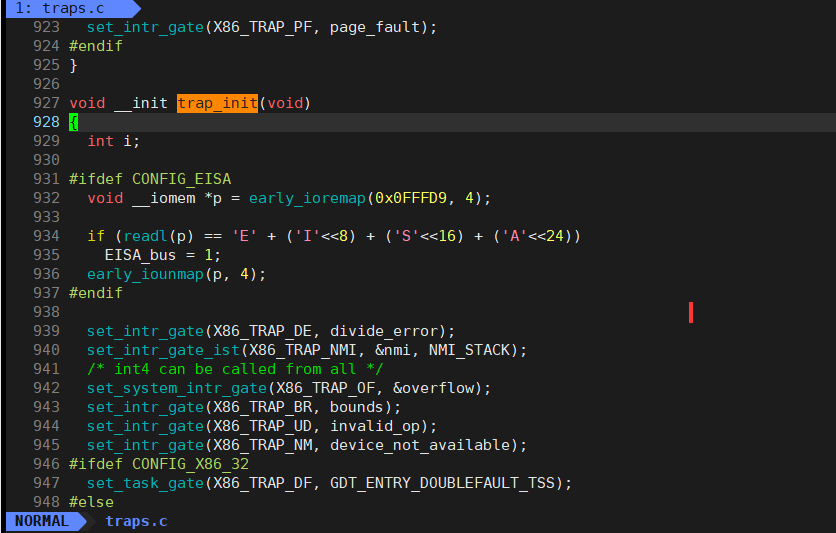

而在arch/x86/kernel/traps.c中的trap_init中，定义了各种 set_intr_gate / set_intr_gate_ist / set_system_intr_gate 。其中 set_system_intr_gate 用于在中断描述符表(IDT)上设置系统调用门：

image-20211214161405784

image-20211214161421246

#ifdef CONFIG_IA32_EMULATION
    set_system_intr_gate(IA32_SYSCALL_VECTOR, entry_INT80_compat);
    set_bit(IA32_SYSCALL_VECTOR, used_vectors);
#endif

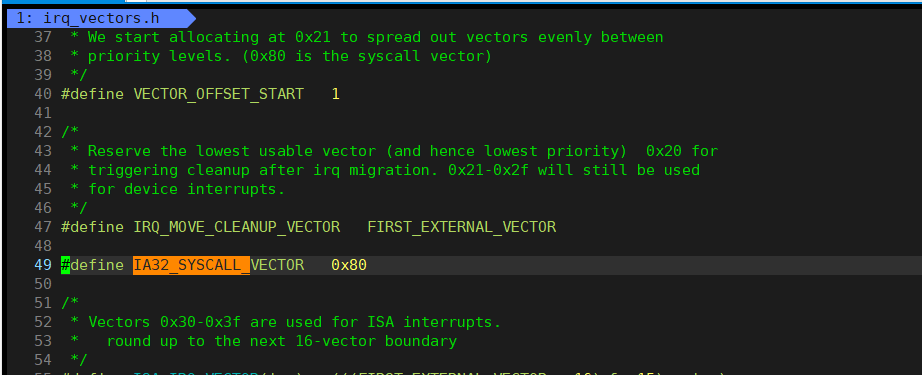

根据/home/ycb/linux-4.9.76/arch/x86/include/asm/irq_vectors.h可得：

IA32_SYSCALL_VECTOR 值为 0x80。

image-20211214161619464

调用 int 0x80 后，硬件根据向量号在 IDT 中找到对应的表项，即中断描述符，进行特权级检查，发现 DPL = CPL = 3 ，允许调用。然后硬件将切换到内核栈 (tss.ss0 : tss.esp0)。接着根据中断描述符的 segment selector 在 GDT / LDT 中找到对应的段描述符，从段描述符拿到段的基址，加载到 cs 。将 offset 加载到 eip。最后硬件将 ss / sp / eflags / cs / ip / error code 依次压到内核栈。

总而言之，这部分是CPU的中断，在收到中断时，CPU 会把当前那条指令执行完，然后转移到中断处理程序，返回后执行的是当前的下一条指令。

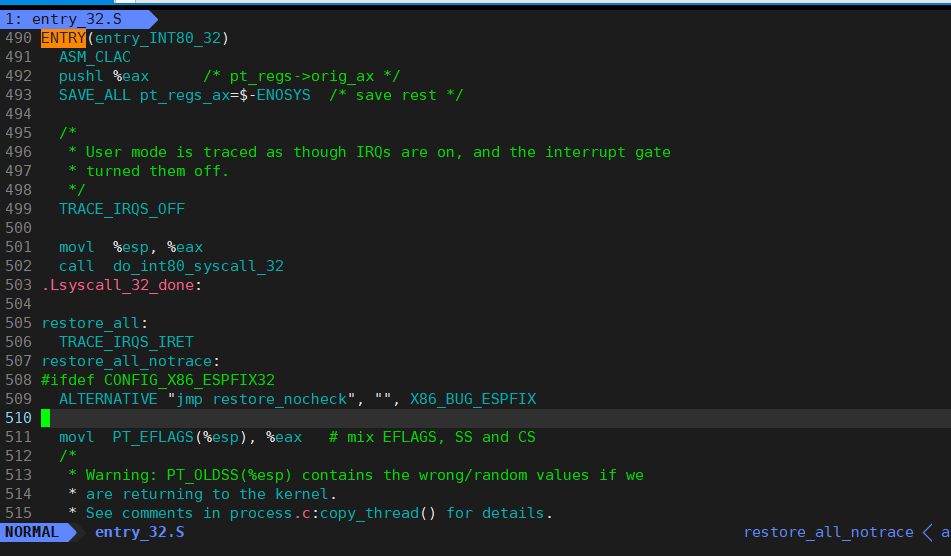

然后此时从 entry_INT80_32 开始执行，其定义在 arch/x86/entry/entry_32.S ：

image-20211214162613869

image-20211214162703492

ENTRY(entry_INT80_32)
    ASM_CLAC
    pushl %eax      /* pt_regs->orig_ax */
    SAVE_ALL pt_regs_ax=$-ENOSYS  /* save rest */

    /*
     * User mode is traced as though IRQs are on, and the interrupt gate
     * turned them off.
     */
    TRACE_IRQS_OFF

    movl  %esp, %eax
    call  do_int80_syscall_32
  .Lsyscall_32_done:

  restore_all:
    TRACE_IRQS_IRET
  restore_all_notrace:
  #ifdef CONFIG_X86_ESPFIX32
    ALTERNATIVE "jmp restore_nocheck", "", X86_BUG_ESPFIX

    movl  PT_EFLAGS(%esp), %eax   # mix EFLAGS, SS and CS
  /*
   * Warning: PT_OLDSS(%esp) contains the wrong/random values if we
   * are returning to the kernel.
   * See comments in process.c:copy_thread() for details.
   */
  movb  PT_OLDSS(%esp), %ah
  movb  PT_CS(%esp), %al
  andl  $(X86_EFLAGS_VM | (SEGMENT_TI_MASK << 8) | SEGMENT_RPL_MASK), %eax
  cmpl  $((SEGMENT_LDT << 8) | USER_RPL), %eax
  je ldt_ss       # returning to user-space with LDT SS
#endif
restore_nocheck:
  RESTORE_REGS 4        # skip orig_eax/error_code
irq_return:
  INTERRUPT_RETURN
.section .fixup, "ax"

将存在 eax 中的系统调用号压入栈中，然后调用 SAVE_ALL 将其他寄存器的值压入栈中进行保存：

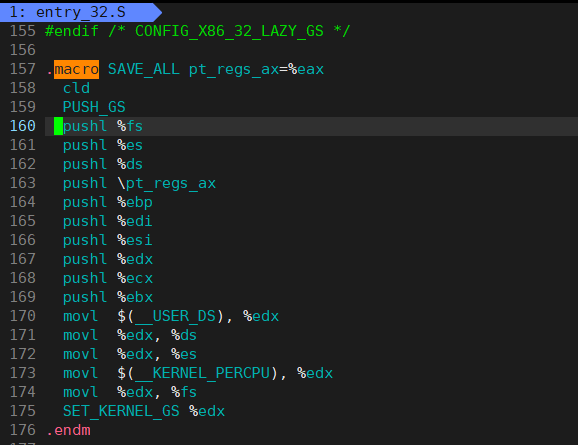

image-20211214163345735

SAVE_ALL宏的实现：

.macro SAVE_ALL pt_regs_ax=%eax
  cld
  PUSH_GS
  pushl %fs
  pushl %es
  pushl %ds
  pushl pt_regs_ax
  pushl %ebp
  pushl %edi
  pushl %esi
  pushl %edx
  pushl %ecx
  pushl %ebx
  movl  $(__USER_DS), %edx
  movl  %edx, %ds
  movl  %edx, %es
  movl  $(__KERNEL_PERCPU), %edx
  movl  %edx, %fs
  SET_KERNEL_GS %edx
.endm

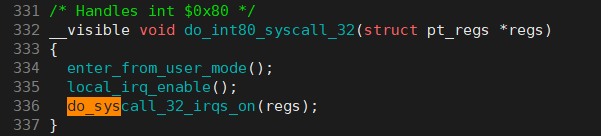

保存完毕后，关闭中断，将当前栈指针保存到 eax ，调用 do_int80_syscall_32 => do_syscall_32_irqs_on

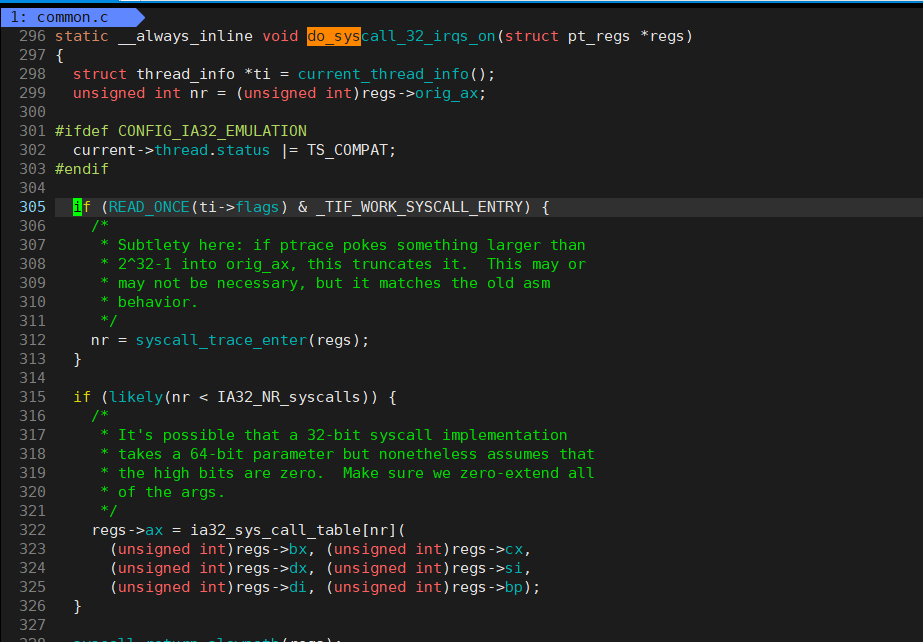

其中do_syscall_32_irqs_on在arch/x86/entry/common.c中定义。

image-20211214163825824

image-20211214163850179

static __always_inline void do_syscall_32_irqs_on(struct pt_regs *regs)
{
    struct thread_info *ti = current_thread_info();
    unsigned int nr = (unsigned int)regs->orig_ax; /*系统调用号*/

#ifdef CONFIG_IA32_EMULATION
    current->thread.status |= TS_COMPAT;
#endif

    if (READ_ONCE(ti->flags) & _TIF_WORK_SYSCALL_ENTRY) {
        /*
         * Subtlety here: if ptrace pokes something larger than
         * 2^32-1 into orig_ax, this truncates it.  This may or
         * may not be necessary, but it matches the old asm
         * behavior.
         */
        nr = syscall_trace_enter(regs);
    }

    if (likely(nr < IA32_NR_syscalls)) {
        /*
         * It's possible that a 32-bit syscall implementation
         * takes a 64-bit parameter but nonetheless assumes that
         * the high bits are zero.  Make sure we zero-extend all
         * of the args.
         */
        regs->ax = ia32_sys_call_table[nr](
            (unsigned int)regs->bx, (unsigned int)regs->cx,
            (unsigned int)regs->dx, (unsigned int)regs->si,
            (unsigned int)regs->di, (unsigned int)regs->bp);
    }

    syscall_return_slowpath(regs);
}

这个函数的参数 regs(struct pt_regs 定义见 arch/x86/include/asm/ptrace.h )就是先前在 entry_INT80_32 依次被压入栈的寄存器值。这里先取出系统调用号，从系统调用表(ia32_sys_call_table) 中取出对应的处理函数，然后通过先前寄存器中的参数调用之。

而系统调用表 ia32_sys_call_table 在 arch/x86/entry/syscall_32.c 中定义

  /* System call table for i386. */

#include <linux/linkage.h>
#include <linux/sys.h>
#include <linux/cache.h>
#include <asm/asm-offsets.h>
include <asm/syscall.h>

  #define __SYSCALL_I386(nr, sym, qual) extern asmlinkage long sym(unsigned long, unsigned long, unsigned long, unsigned long, unsigned long, unsigne  d long) ;
#include <asm/syscalls_32.h>
  #undef __SYSCALL_I386

  #define __SYSCALL_I386(nr, sym, qual) [nr] = sym,

extern asmlinkage long sys_ni_syscall(unsigned long, unsigned long, unsigned long, unsigned long, unsigned long, unsigned long);

__visible const sys_call_ptr_t ia32_sys_call_table[__NR_syscall_compat_max+1] = {
    /*
     * Smells like a compiler bug -- it doesn't work
     * when the & below is removed.
     */
    [0 ... __NR_syscall_compat_max] = &sys_ni_syscall,
#include <asm/syscalls_32.h>
  };

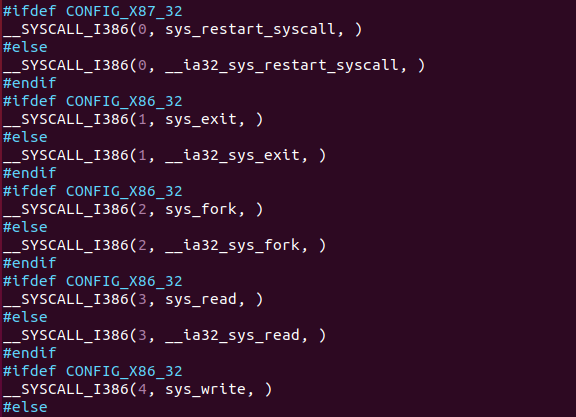

这里会发现系统调用表的内容是 include 进来的。而且syscalls_32.h 是在编译过程中动态生成的。

编译内核后在arch/x86/include/generated/asm中

image-20211214172129347

image-20211214173708187

这里就是增加系统调用的时候自己添加的系统调用

#ifdef CONFIG_X87_32
__SYSCALL_I386(0, sys_restart_syscall, )
#else
__SYSCALL_I386(0, __ia32_sys_restart_syscall, )
#endif
#ifdef CONFIG_X86_32
__SYSCALL_I386(1, sys_exit, )
#else
__SYSCALL_I386(1, __ia32_sys_exit, )
#endif
#ifdef CONFIG_X86_32
__SYSCALL_I386(2, sys_fork, )
#else
__SYSCALL_I386(2, __ia32_sys_fork, )
#endif
#ifdef CONFIG_X86_32
__SYSCALL_I386(3, sys_read, )
#else
__SYSCALL_I386(3, __ia32_sys_read, )
#endif
#ifdef CONFIG_X86_32
__SYSCALL_I386(4, sys_write, )
#else

由#define __SYSCALL_I386(nr, sym, qual) [nr] = sym,可以获得此时ia32_sys_call_table会变成：

__visible const sys_call_ptr_t ia32_sys_call_table[__NR_syscall_compat_max+1] = {
   [0 ... __NR_syscall_compat_max] = &sys_ni_syscall,

   [0] = sys_restart_syscall,
   [1] = sys_exit,
   [2] = sys_fork,
   [3] = sys_read,
   [4] = sys_write,
   [5] = sys_open,
   ...
};

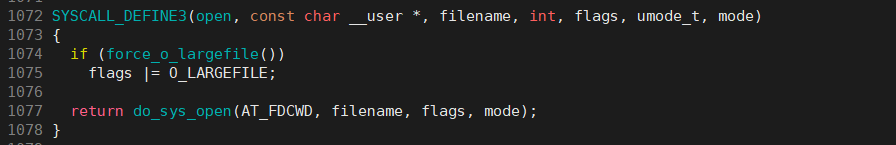

open的调用号是 0x05 ，所以这里调用了 sys_open ，该定义在 fs/open.c 中：

image-20211214172832652

SYSCALL_DEFINE3(open, const char __user *, filename, int, flags, umode_t, mode)
{
    if (force_o_largefile())
        flags |= O_LARGEFILE;

    return do_sys_open(AT_FDCWD, filename, flags, mode);
}

而宏 SYSCALL_DEFINE3 及相关定义如下：

#define SYSCALL_DEFINE3(name, ...) SYSCALL_DEFINEx(3, _##name, __VA_ARGS__)

#define SYSCALL_DEFINEx(x, sname, ...)
        SYSCALL_METADATA(sname, x, __VA_ARGS__)
        __SYSCALL_DEFINEx(x, sname, __VA_ARGS__)

#define __SYSCALL_DEFINEx(x, name, ...)
        asmlinkage long sys##name(__MAP(x,__SC_DECL,__VA_ARGS__))
                __attribute__((alias(__stringify(SyS##name))));

        static inline long SYSC##name(__MAP(x,__SC_DECL,__VA_ARGS__));

        asmlinkage long SyS##name(__MAP(x,__SC_LONG,__VA_ARGS__));

        asmlinkage long SyS##name(__MAP(x,__SC_LONG,__VA_ARGS__))
        {
                long ret = SYSC##name(__MAP(x,__SC_CAST,__VA_ARGS__));
                __MAP(x,__SC_TEST,__VA_ARGS__);
                __PROTECT(x, ret,__MAP(x,__SC_ARGS,__VA_ARGS__));
                return ret;
        }

        static inline long SYSC##name(__MAP(x,__SC_DECL,__VA_ARGS__))

嗯…是个看起来很恶心人的宏

其中SYSCALL_METADATA 保存了调用的基本信息，供调试程序跟踪使用。这里不用管。

而 __SYSCALL_DEFINEx 用于拼接函数，函数名被拼接为 sys##_##open，参数也通过 __SC_DECL 拼接，最终得到展开后的定义：

asmlinkage long sys_open(const char __user * filename, int flags, umode_t mode)
{
    if (force_o_largefile())
        flags |= O_LARGEFILE;

    return do_sys_open(AT_FDCWD, filename, flags, mode);
}

也就是说这里用宏来实现把相应的系统调用转化成具体的函数。

如果之前试过#define debug(x) cout<<#x<<"="<<x<<endl; 的不会陌生。不过这里的实现更加具体和多样

sys_open 是对 do_sys_open 的封装

long do_sys_open(int dfd, const char __user *filename, int flags, umode_t mode)
{
    struct open_flags op;
    int fd = build_open_flags(flags, mode, &op);
    struct filename *tmp;

    if (fd)
        return fd;

    tmp = getname(filename);
    if (IS_ERR(tmp))
        return PTR_ERR(tmp);

    fd = get_unused_fd_flags(flags);
    if (fd >= 0) {
        struct file *f = do_filp_open(dfd, tmp, &op);
        if (IS_ERR(f)) {
            put_unused_fd(fd);
            fd = PTR_ERR(f);
        } else {
            fsnotify_open(f);
            fd_install(fd, f);
        }
    }
    putname(tmp);
    return fd;
}

getname 将处于用户态的文件名拷到内核态，然后通过 get_unused_fd_flags 获取一个没用过的文件描述符，然后 do_filp_open 创建 struct file ， fd_install 将 fd 和 struct file 绑定(task_struct->files->fdt[fd] = file)，然后返回 fd。

fd一直返回到 do_syscall_32_irqs_on ，被设置到 regs->ax (eax) 中。接着返回 entry_INT80_32 继续执行，最后执行 INTERRUPT_RETURN 。 INTERRUPT_RETURN 在 arch/x86/include/asm/irqflags.h 中定义为 iret ，负责恢复先前压栈的寄存器，返回用户态。系统调用执行完毕。

结语

其过程的确实如操作系统教材讲述的那样，找到要调用的那条系统调用函数，然后由内核帮忙将用户的数据传递，进入内核态前保存一下信息，由内核执行对应的系统调用，结束后将返回值（也就是用户要的东西）传给用户，并返回用户态。

不过理论和实际的实现差距总是很大，不过学习理论还是有指导意义的。实现不了只是现在太菜了。

参考文章

https://arthurchiao.art/blog/system-call-definitive-guide-zh/#42-64-bit-%E5%BF%AB%E9%80%9F%E7%B3%BB%E7%BB%9F%E8%B0%83%E7%94%A8

https://blog.csdn.net/gatieme/article/details/50779184

https://www.binss.me/blog/the-analysis-of-linux-system-call/?c=529#your_comment
