UEFI开发探索12 – Oprom测试板

(请保留-> 作者: 罗冰   https://blog.csdn.net/luobing4365)

今天拿到了测试板，可以把UEFI Oprom写到硬件里面去了。手有点痒，想写一个程序来试试。

测试用的板子非常简单，去除了所有实际的硬件控制元器件，只留下了WCH366和一个128K的ROM。不过按照沁恒电子的资料，WCH366只支持64K的寻址，而且还不能同时寻址，意味着我们只有32K的空间可以写代码。

做了十个，足够我折腾很长时间了。

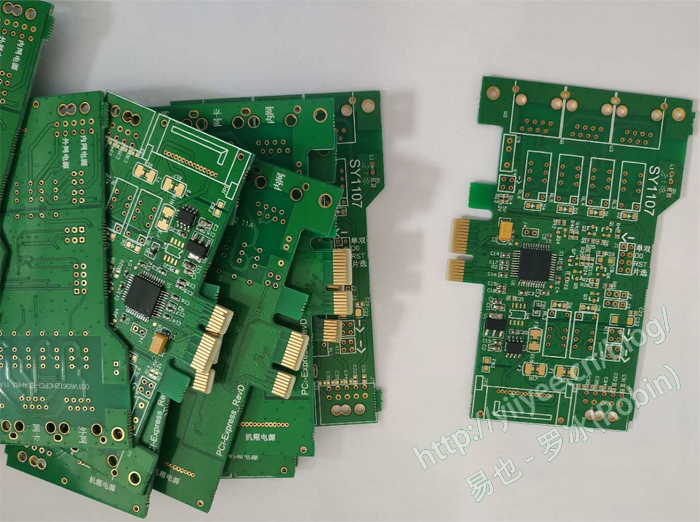

图1 测试用的小板卡

测试用的板子非常简单，去除了所有实际的硬件控制元器件，只留下了WCH366和一个128K的ROM。不过按照沁恒电子的资料，WCH366只支持64K的寻址，而且还不能同时寻址，意味着我们只有32K的空间可以写代码。

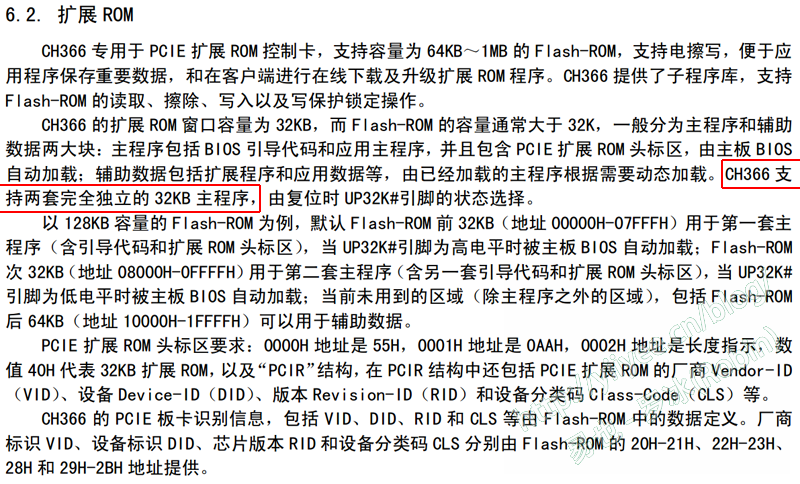

图2 WCH366 spec

我直接在已经实现的Option ROM代码上修改了一下，用来演示。如果有读过Foxdisk代码的技术同好，可能会发现我的代码有点熟悉：

图3 代码列表

如图，实际上很多代码确实是从Foxdisk中移植过来的，特别是图形和文字显示部分。毕竟这是为了开发产品而做的，我力图做到屏蔽底层细节。也就是说，所有和硬件打交道的部分，都提供同样或者类似的接口，让用户层去调用。

这是很自然的做法，由此能保证以前的一些工具和函数能够共用。比如提取汉字、提取图形，调试smbus的工具等，都可以直接或者略微修改就可使用了。

在Foxdisk中介绍了一些这样的工具（那个系列的博客还没有写完，后续会继续写），这里就不讨论细节了。

如何编写Option ROM，要放到比较后面的章节来记录。在那之前，还有太多的程序需要写，包括PCIE设备的访问、汉字显示、BMP/PCX图形显示、SMBUS访问等。今天主要试一下到手的测试板卡。

编译好了之后，我准备将ROM代码写入板卡。用DOS下的一个工具来刷写，沁恒电子提供的。

我的测试平台是AMD A8，MSI的BIOS。测试中发现，这个平台不支持大容量存储设备的PCIE ROM，将PCI子设备改为网络设备后可以了。（修改inf文件）

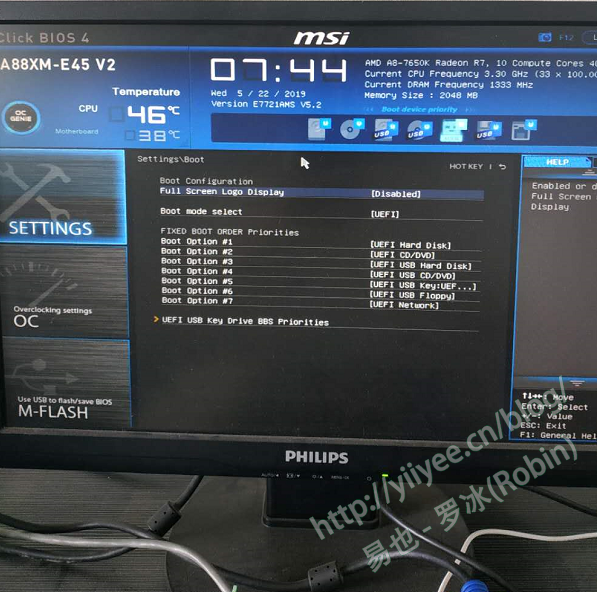

图4 测试平台

写入固件代码：

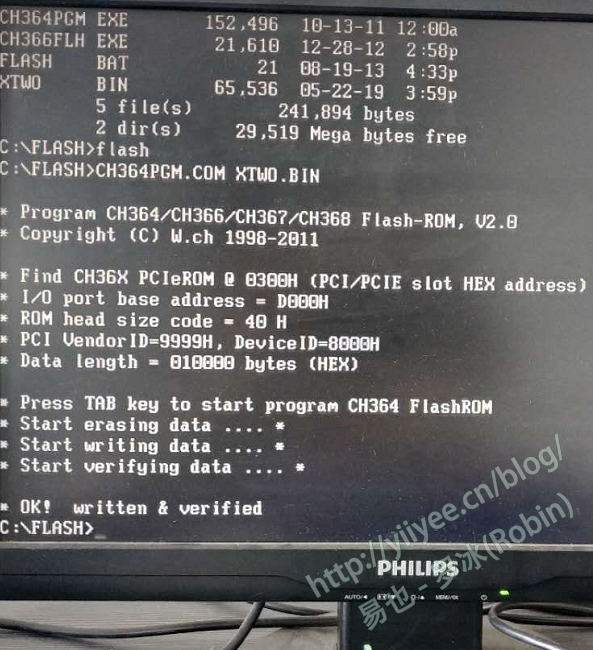

图5 写入固件

写完后重启，最后的显示效果：

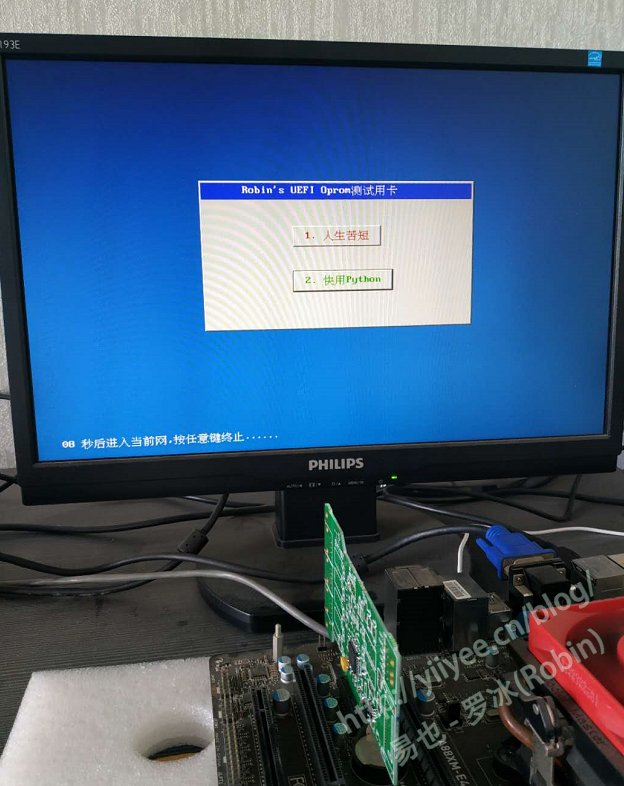

图6 显示效果

大功告成！
