概述

原文出自：https://blog.csdn.net/weixin_38878510/article/details/109648061

PCIE_MCC驱动阅读过程--HOST篇
- hi35xx_dev_host.ko
- - init
  - probe
- irq_map_host.ko
- boot_device.ko
- - init
  - open/release/read/write/poll
  - ioctl
  - - HI_GET_ALL_DEVICES
    - HI_PCIE_TRANSFER_DATA
    - - init_ddr
      - move_pf_window_in
      - transfer_data
    - HI_START_TARGET_DEVICE
    - HI_RESET_TARGET_DEVICE
- ./booter start_device
- - - main函数
    - u-boot传输
- pcit_dma_host.ko
- - init
  - open/release/read/write/poll
  - ioctl
- mcc_drv_host.ko
- mcc_usrdev_host.ko
- - init
  - open
  - read
  - write
  - ioctl
  - - HI_MCC_IOC_ATTR_INIT
    - HI_MCC_IOC_CONNECT

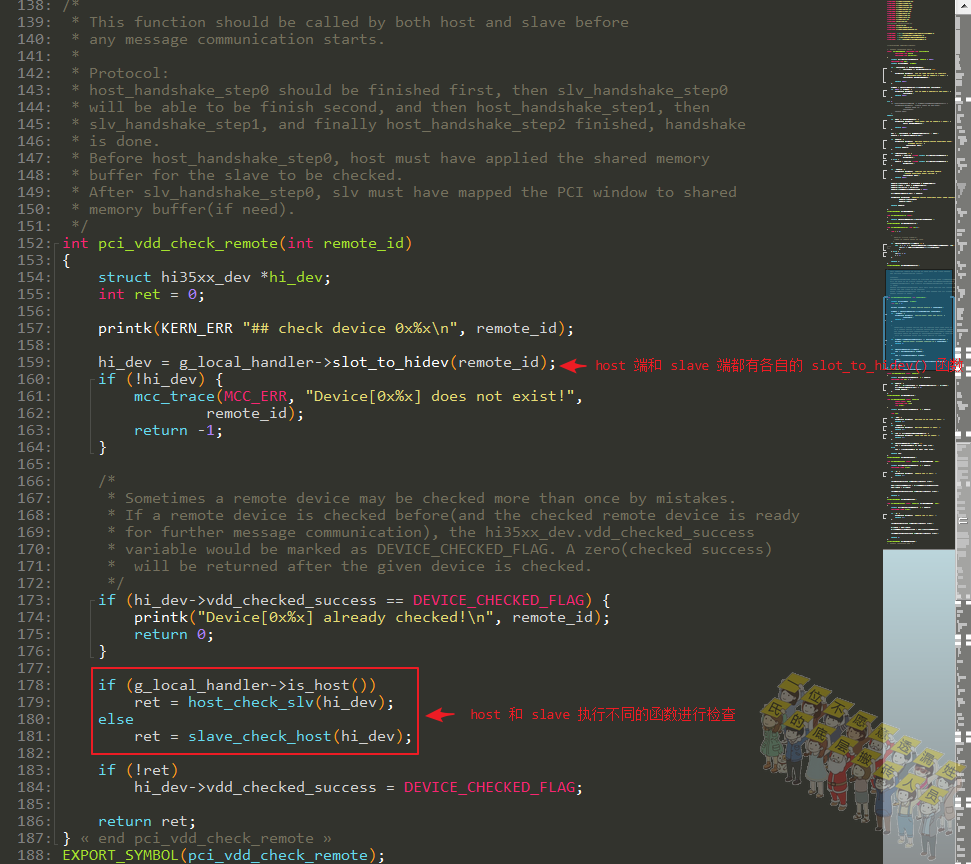

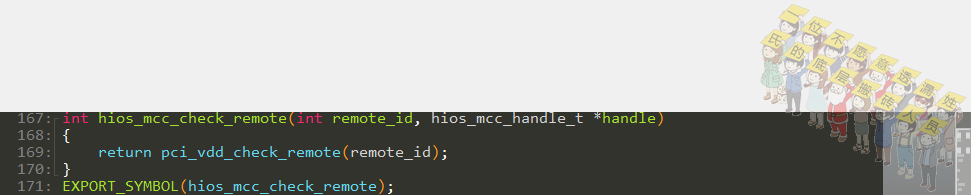

    - HI_MCC_IOC_CHECK

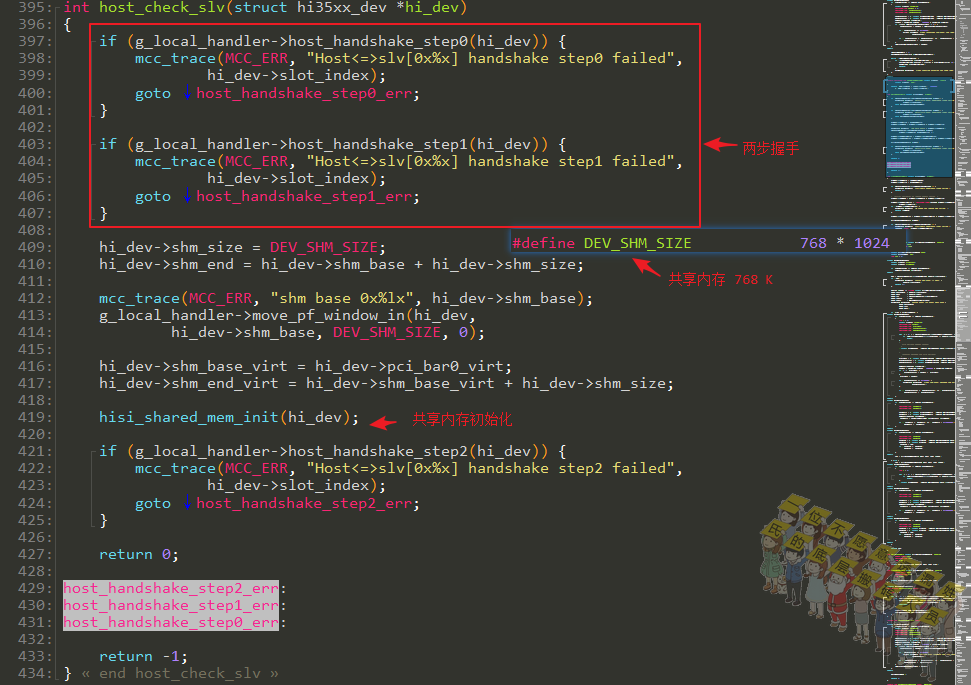

    - - 握手

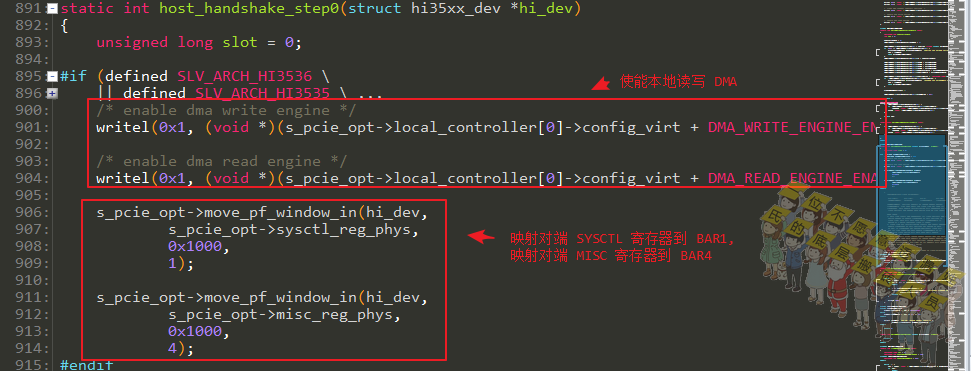

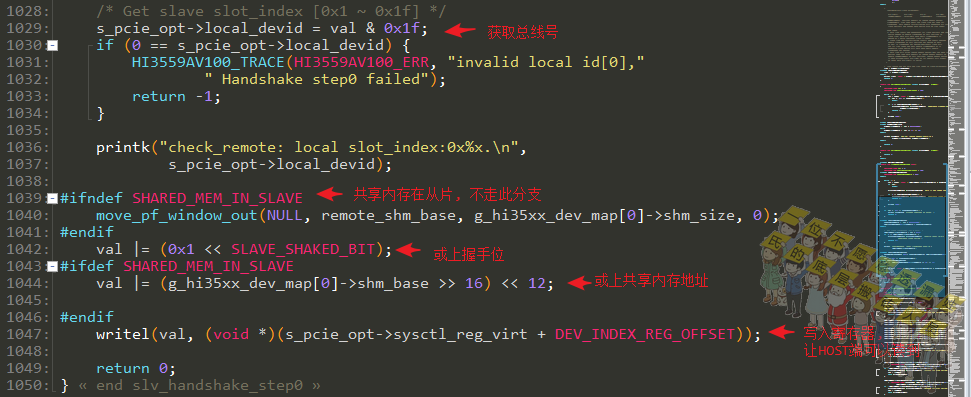

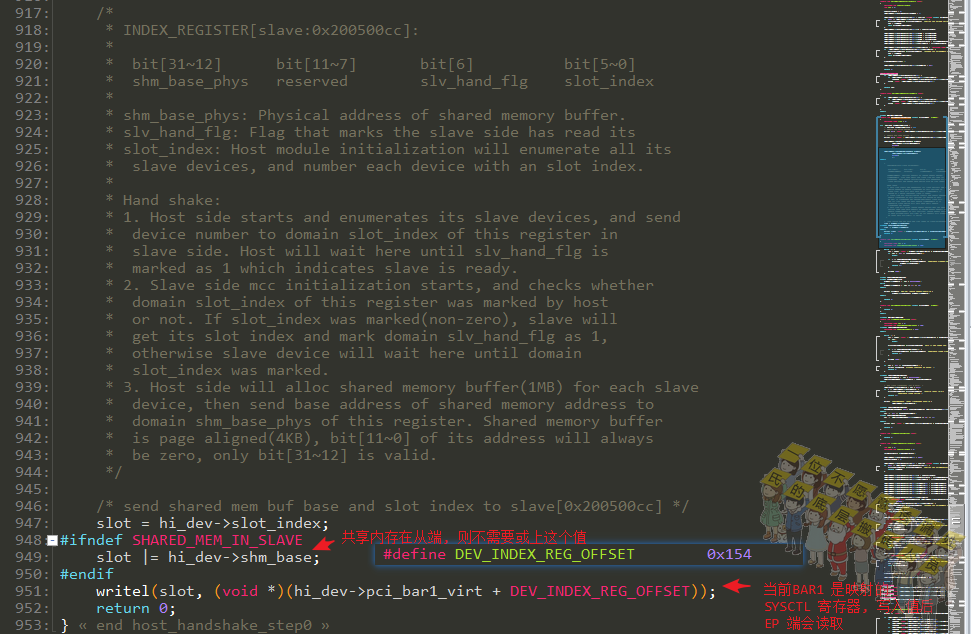

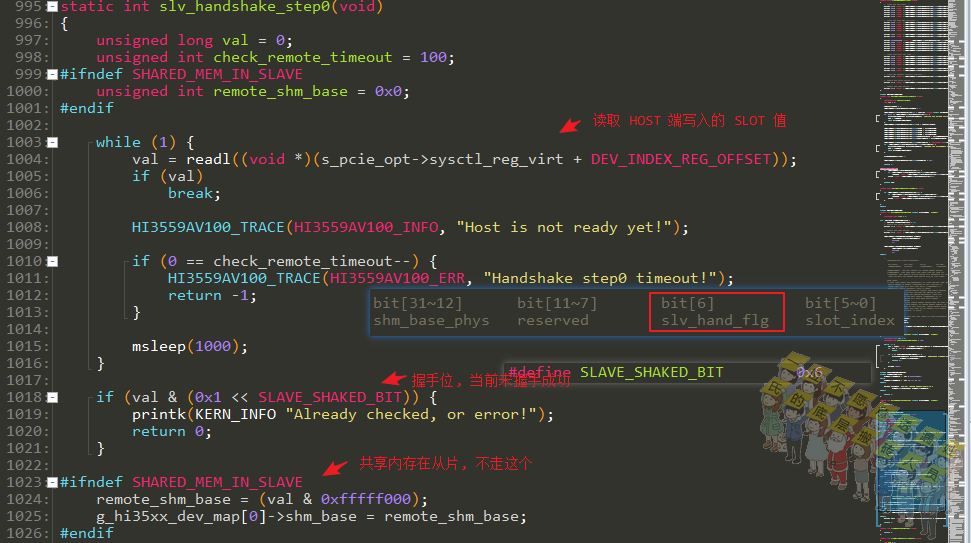

      - 第零步握手

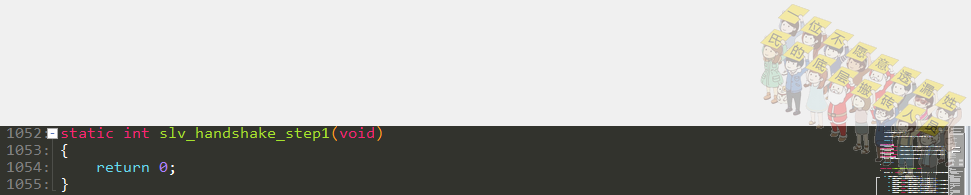

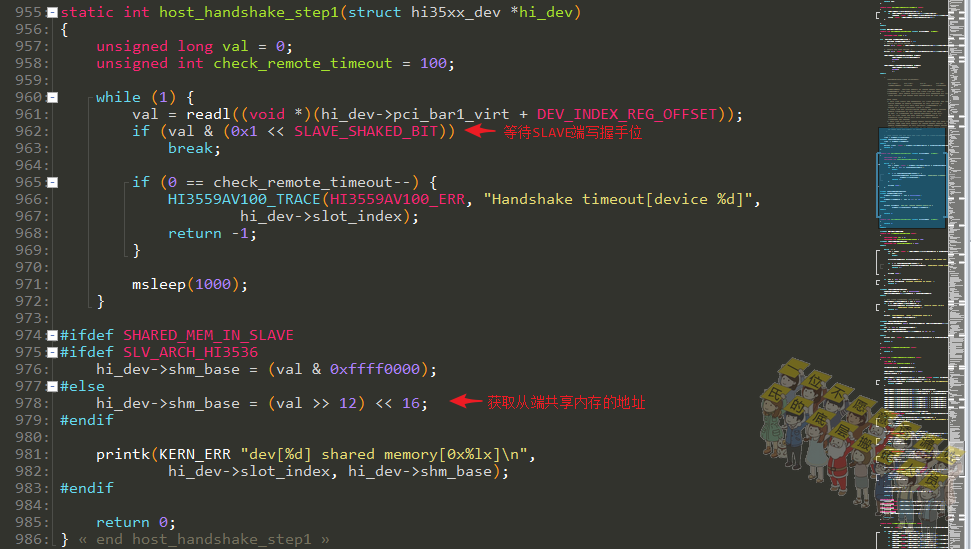

        第一步握手

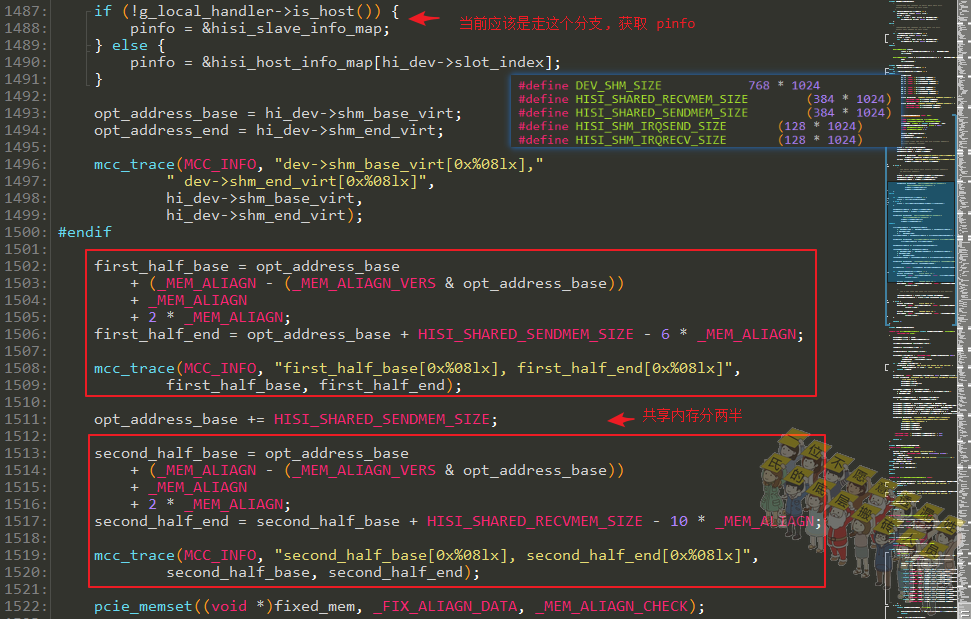

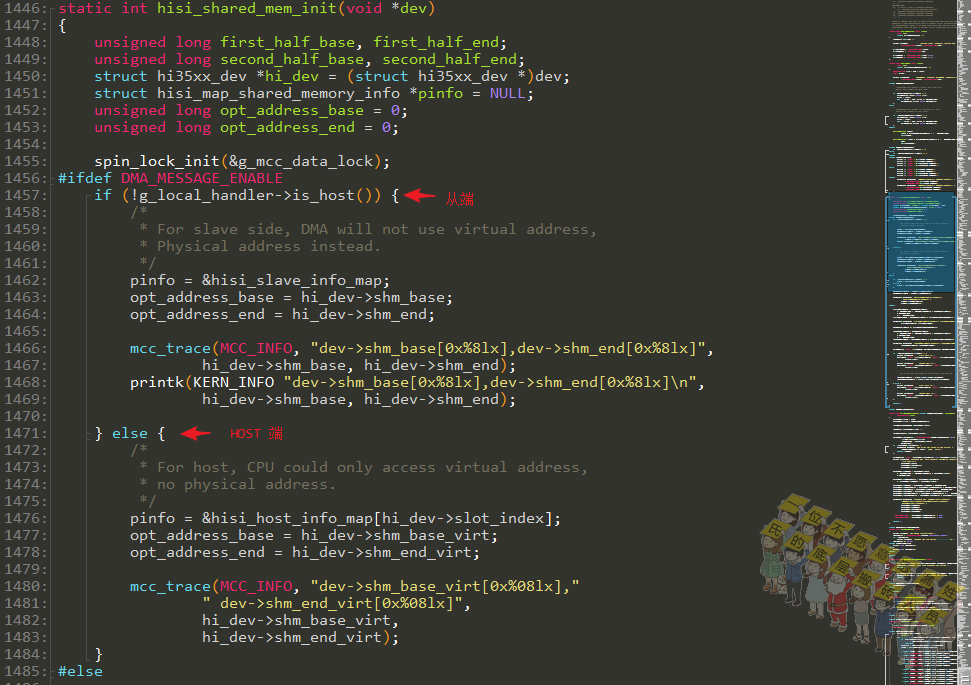

      - 共享内存初始化
    - HI_MCC_IOC_GET_LOCAL_ID

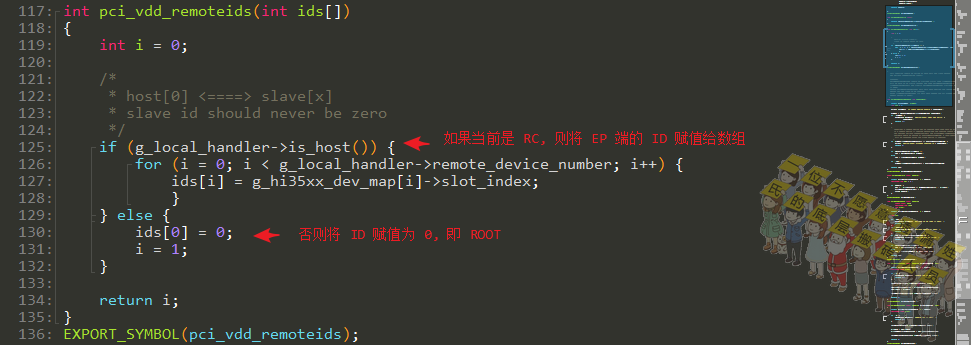

    - HI_MCC_IOC_GET_REMOTE_ID

先看一下海思提供的 pcie_mcc代码里面的文档《主片引导从片启动方法.txt》，给出了几个模块的加载顺序，这里就先拿HOST端的加载顺序来看一下：

insmod hi35xx_dev_host.ko
insmod irq_map_host.ko
insmod boot_device.ko
./booter start_device
insmod pcit_dma_host.ko
insmod mcc_drv_host.ko
insmod mcc_usrdev_host.ko



 1
2
3
4
5
6

从上面看，最底层的hi35xx_dev_host.ko，那么就先从这个看；一般直接与应用程序交互的应该是mcc_usrdev_host.ko。但由于海思好像把相关接口封装在了hi35xxvxxx_pciv.ko模块和libpciv.a库，源码不提供，所以就没有办法进行太多的分析，只能着重上面几个模块的分析。在实际看代码过程中并不是简单的从顶之下或者从底到上，都是看各个模块之间的关联关系。

hi35xx_dev_host.ko

init

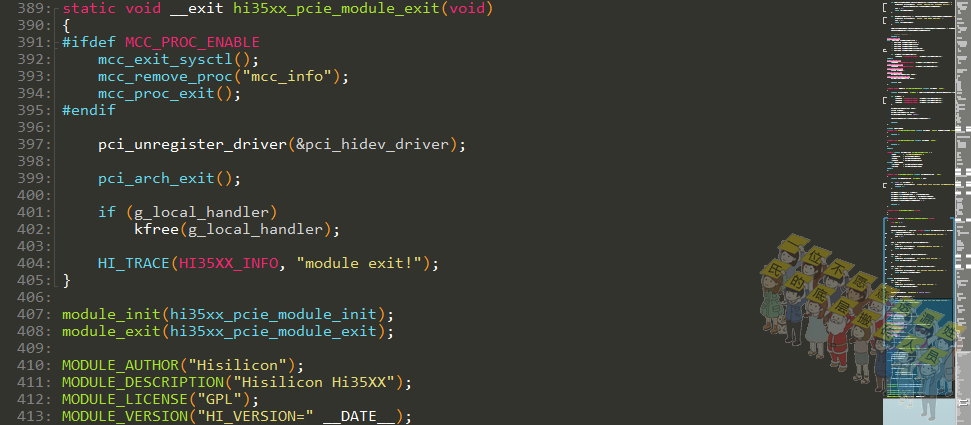

模块注册部分如下，exit部分就是init部分的逆过程：

在这里插入图片描述

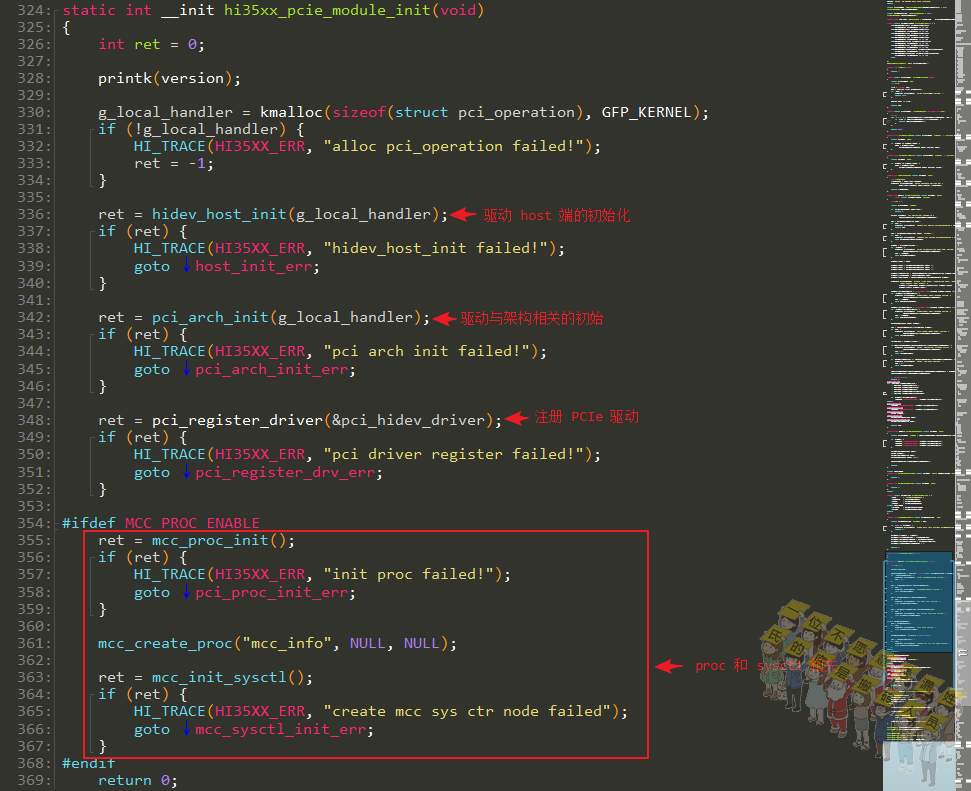

主要看一下init的过程：

在这里插入图片描述

pci_register_driver()注册驱动后，会在/sys/bus/pci/drivers/目录下看到对应名字的目录，名字就是PCI_HIDEV_MODULE（pci_hidev_driver具体内容看下一节probe）。

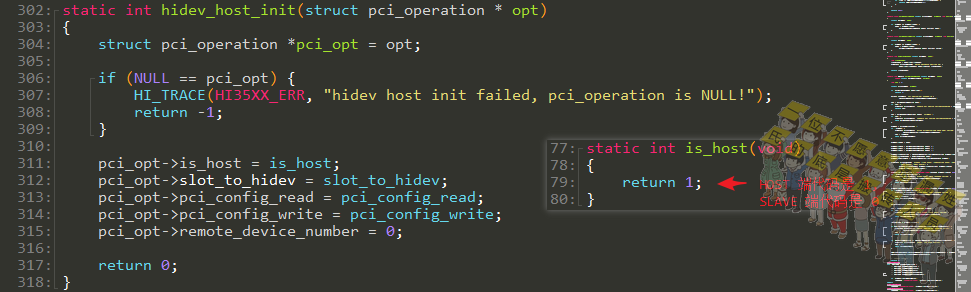

看一下hidev_host_init()函数，就是针对于HOST端的特定函数赋值，相关函数后面用到了再进行细看。

在这里插入图片描述

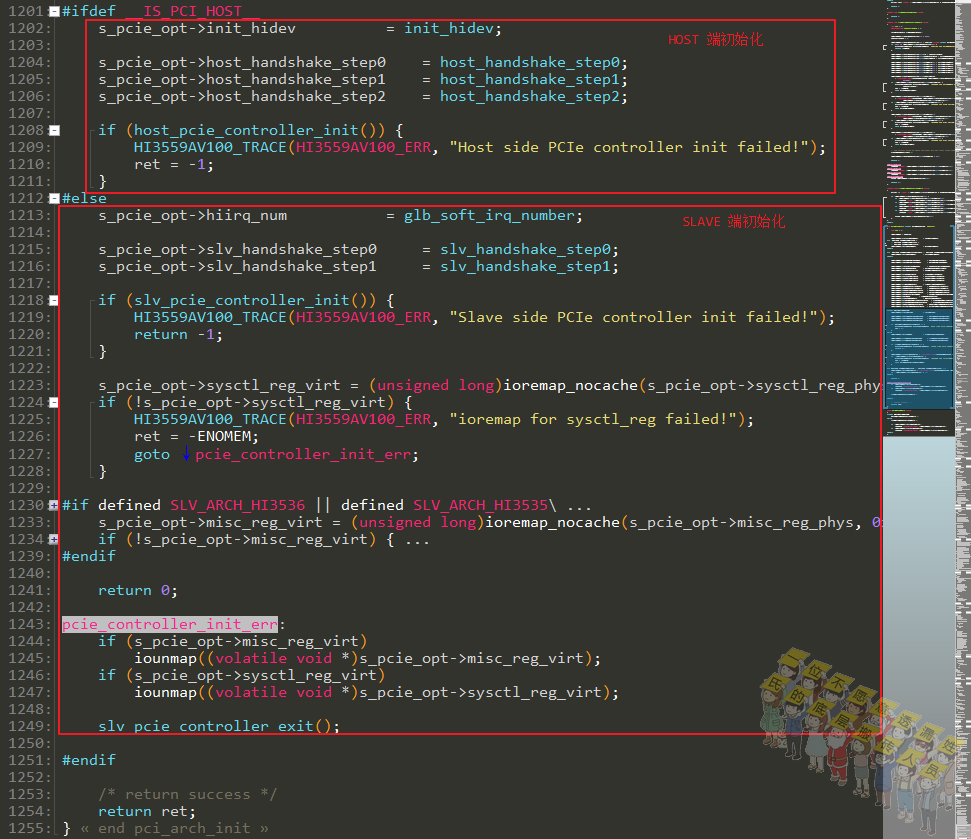

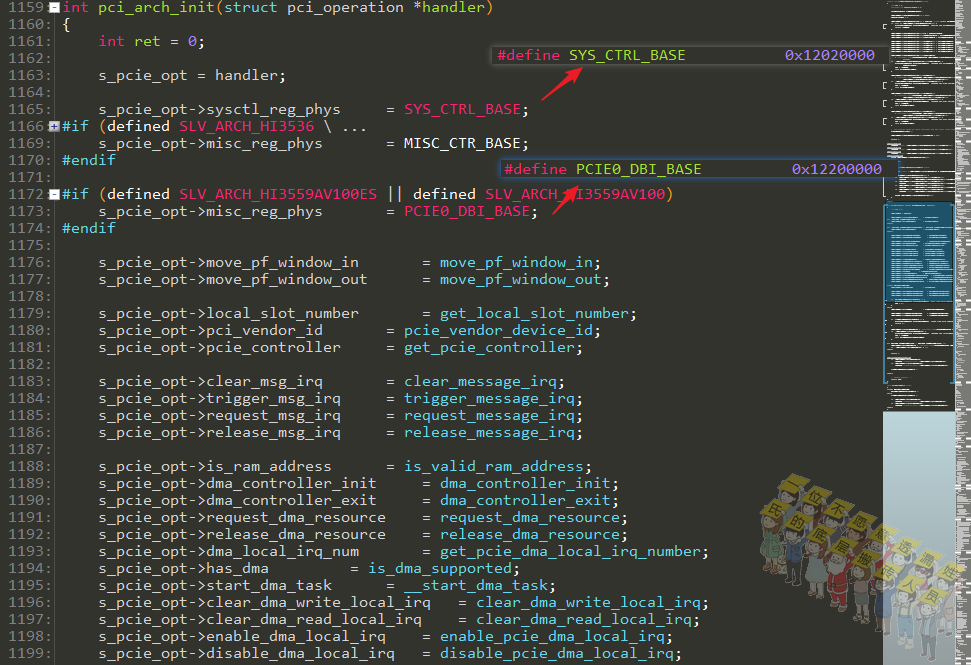

看一下架构相关的pci_arch_init()函数，
在这里插入图片描述

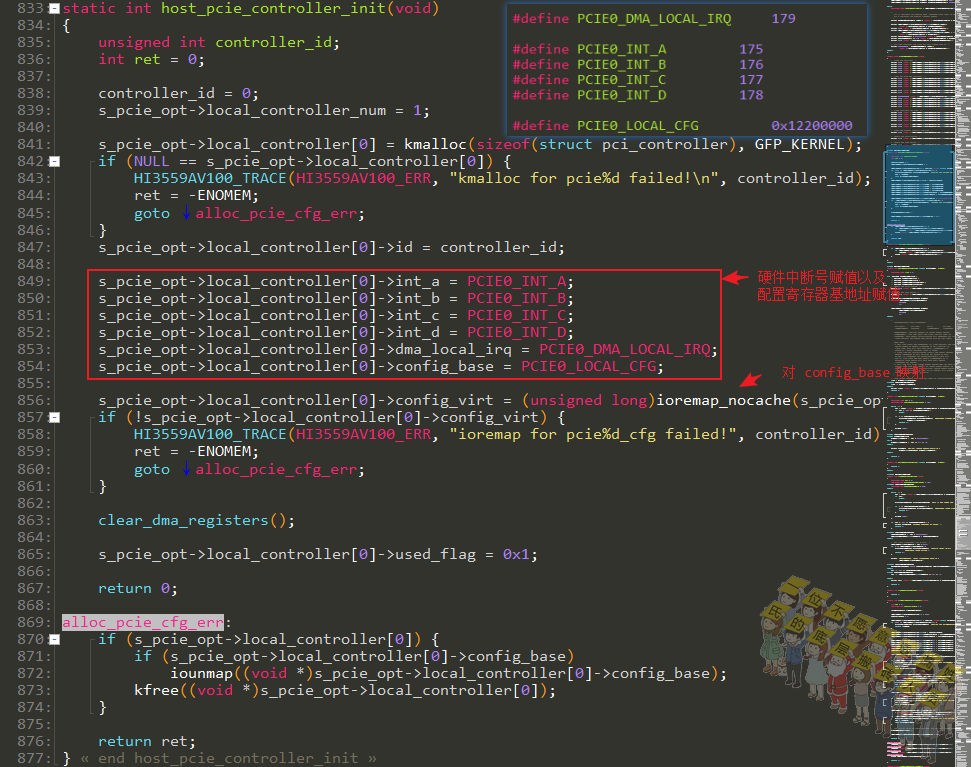

看一下host_pcie_controller_init()函数，主要涉及硬件中断号的配置。0x12200000就是海思Hi3559AV100芯片的PCI Express控制器寄存器，包括做EP时的TYPE0以及做RC是的TYPE1的协议标准寄存器，以及内部其他的寄存器。

在这里插入图片描述

probe

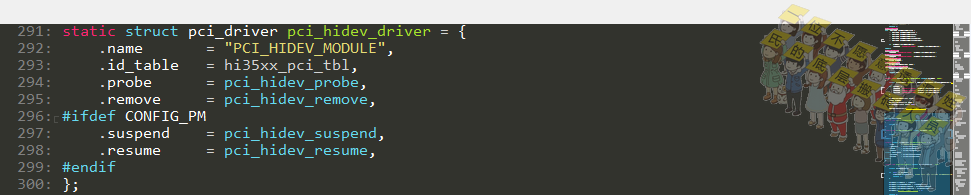

回过头看pci_register_driver(&pci_hidev_driver)这一行代码，pci_hidev_driver的内容如下所示：

在这里插入图片描述

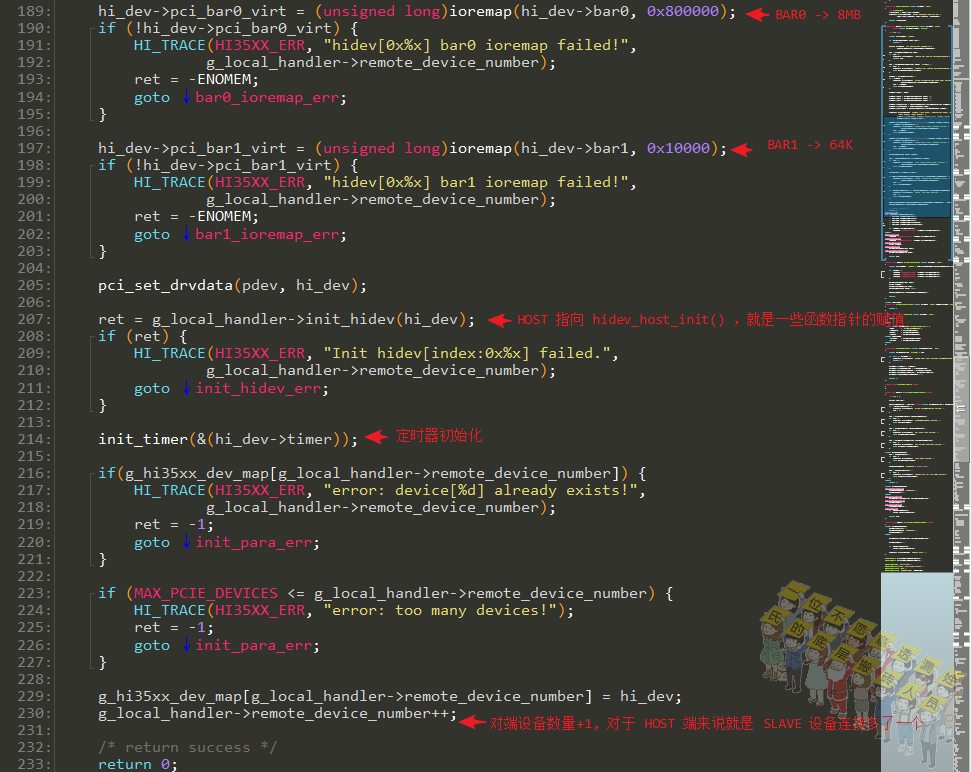

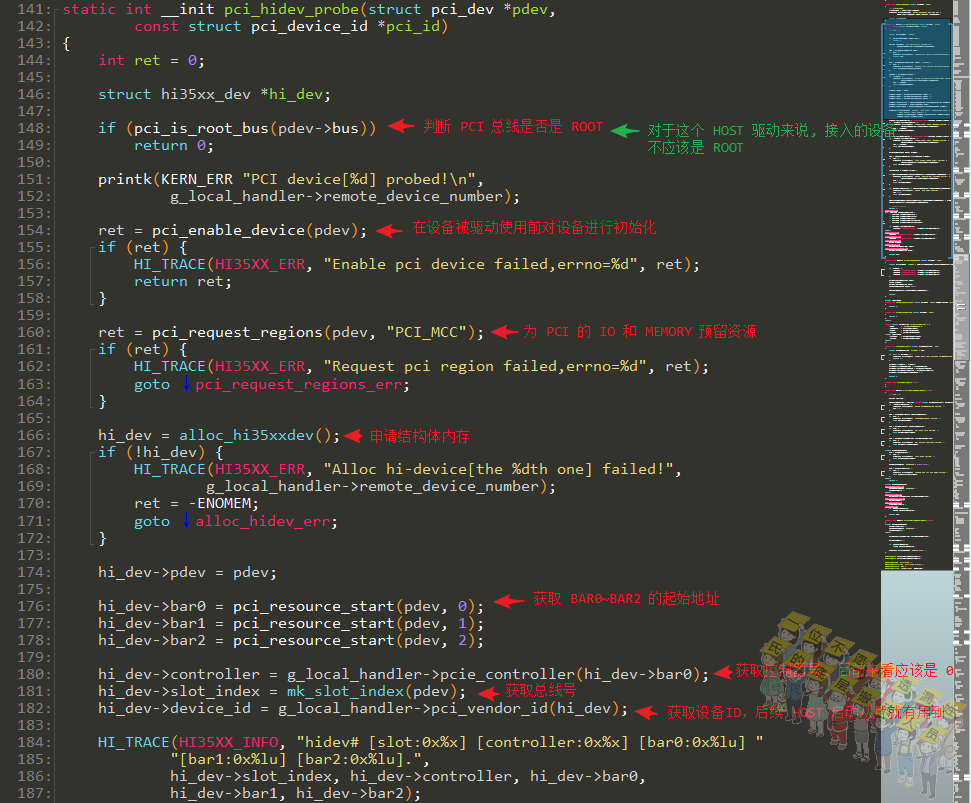

着重先看一下probe过程，这个probe被调用证明更底层的驱动或是硬件检测到了PCIe设备的接入并且驱动的pci_device_id匹配上了。因为只有PCIe做EP时寄存器描述才有BAR的概念，所以这个probe过程中获取的BAR资源应该都是指EP端的资源。
在这里插入图片描述

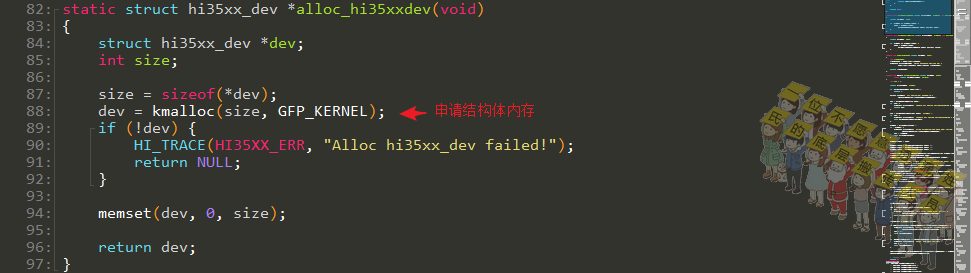

alloc_hi35xxdev()函数就是一个简单的申请内存并清零的一个过程：

在这里插入图片描述

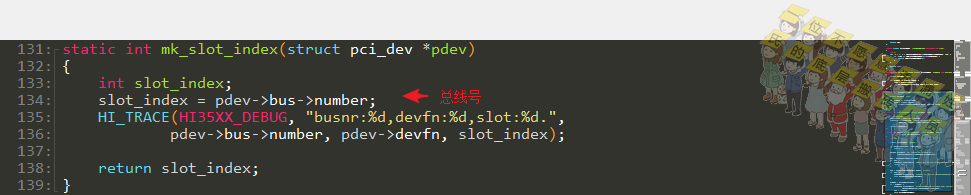

mk_slot_index()函数是获取设备的总线号：

在这里插入图片描述

irq_map_host.ko

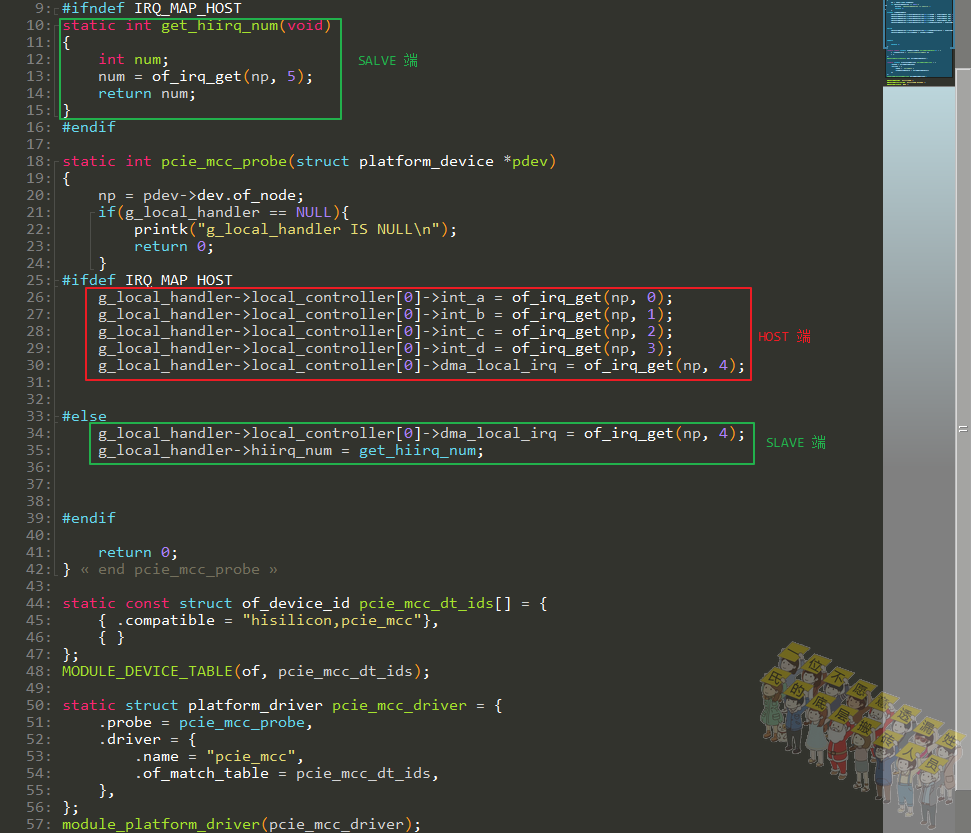

这个驱动就是针对上面的hi35xx_dev_host.ko初始化之后，获取PCIe的几个硬件中断号。

在这里插入图片描述

对应的设备树如下：143~146是INT_A~INT_D的中断线，对应芯片数据手册的中断源175~178，147是PCIE_EDMA的中断号，对应芯片数据手册的中断源179，38对应的中断源是70，数据手册上注明是SOFTWARE，是专门用于软件的中断号？

在这里插入图片描述

boot_device.ko

init

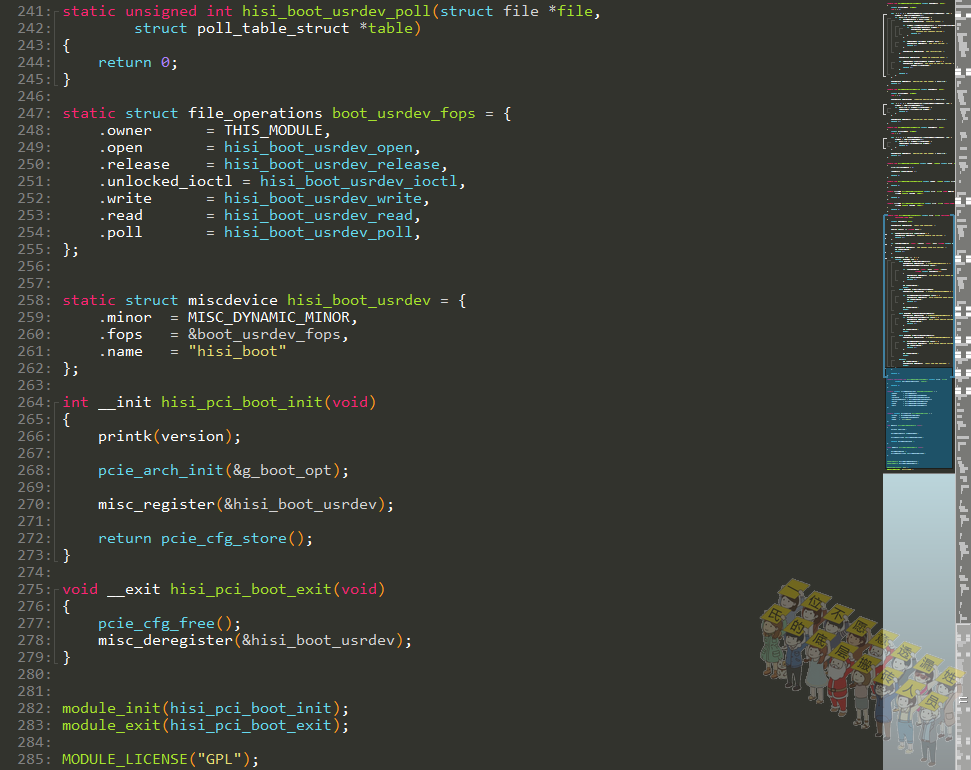

模块的注册是注册一个杂项设备，设备名称是/dev/hisi_boot，具体的操作集是boot_usrdev_fops。

在这里插入图片描述

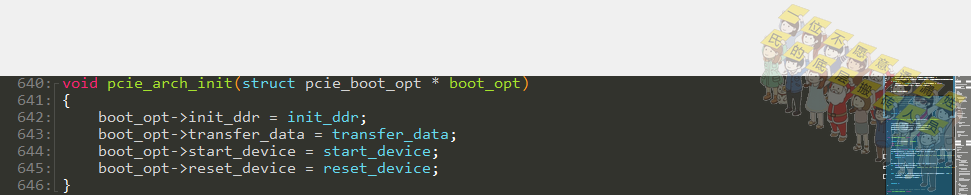

pcie_arch_init()也是几个函数指针的赋值：

在这里插入图片描述

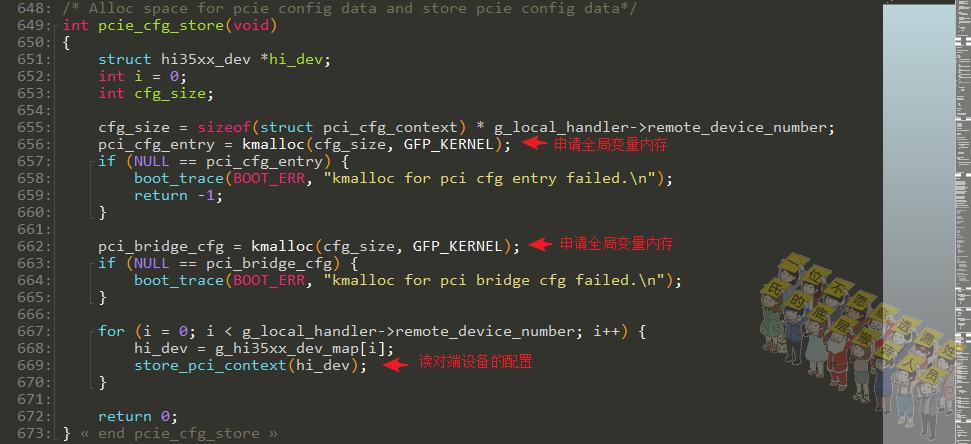

pcie_cfg_store()：为两个全局变量申请内存，并读取对端设备的配置。

在这里插入图片描述

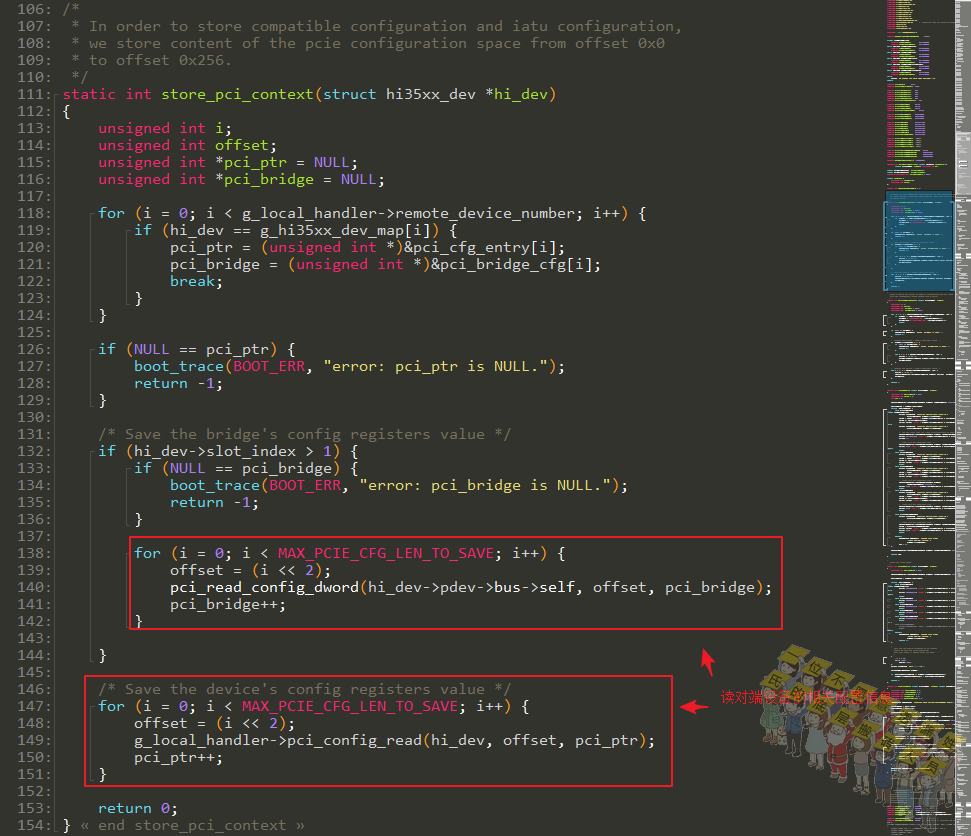

store_pci_context()：读对端设备的相关配置信息。

在这里插入图片描述

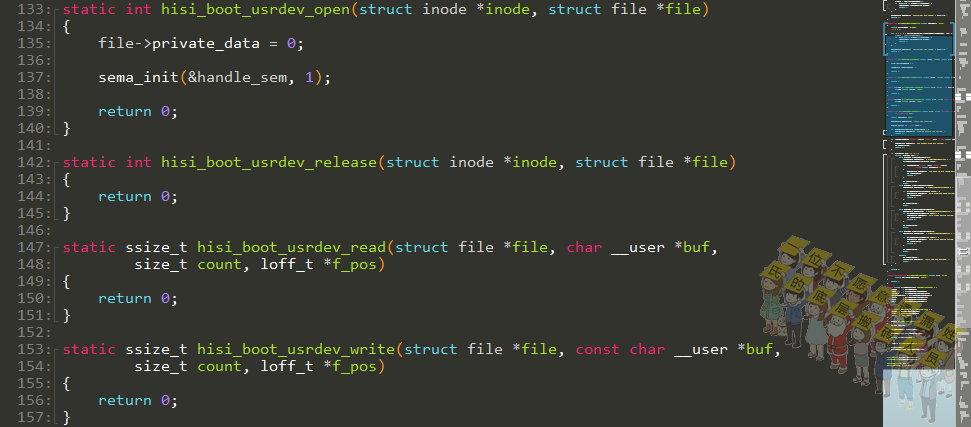

open/release/read/write/poll

这几个函数都没有什么太多的内容，pool的函数也是空的，这里就不截图放下来了。

在这里插入图片描述

ioctl

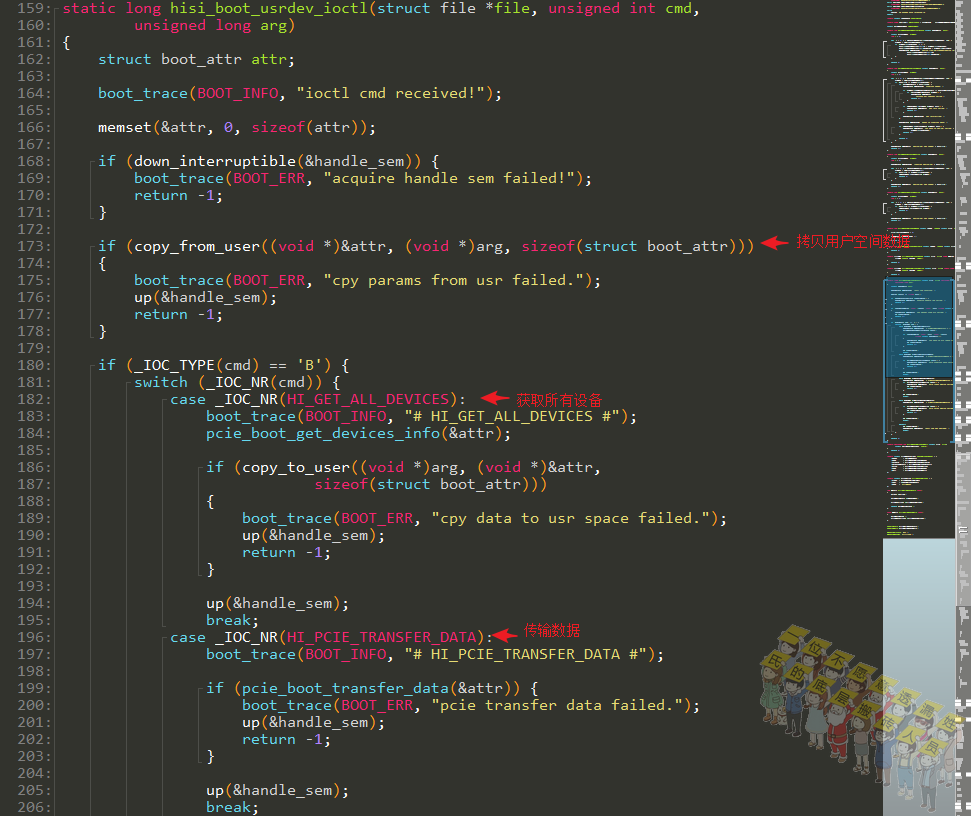

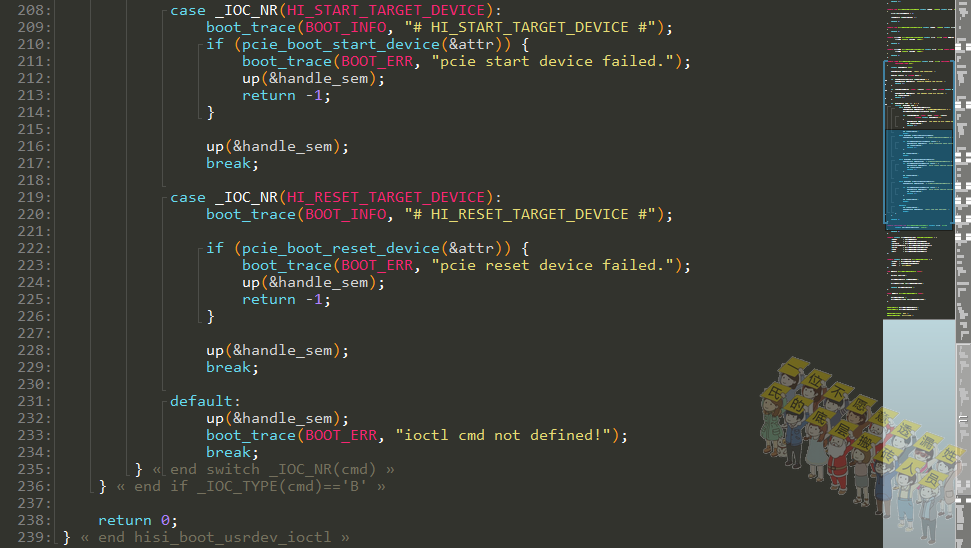

这个驱动的ioctl()提供4个命令：

HI_GET_ALL_DEVICES ：获取所有设备
HI_PCIE_TRANSFER_DATA ：传输数据
HI_START_TARGET_DEVICE ：启动目标设备
HI_RESET_TARGET_DEVICE ：复位目标设备

在这里插入图片描述

HI_GET_ALL_DEVICES

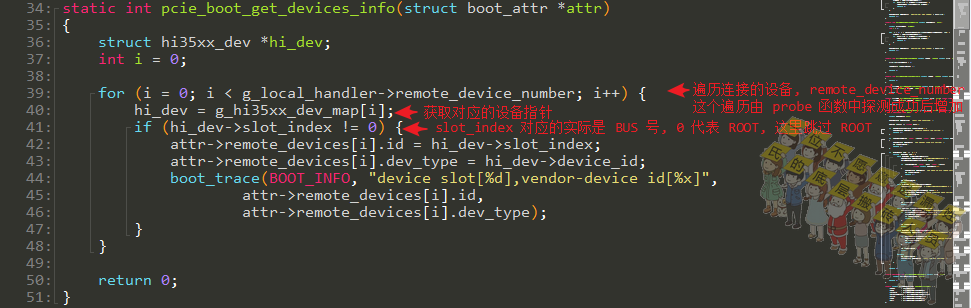

这个命令调用的函数是pcie_boot_get_devices_info()，是一个简单的遍历过程。

在这里插入图片描述

HI_PCIE_TRANSFER_DATA

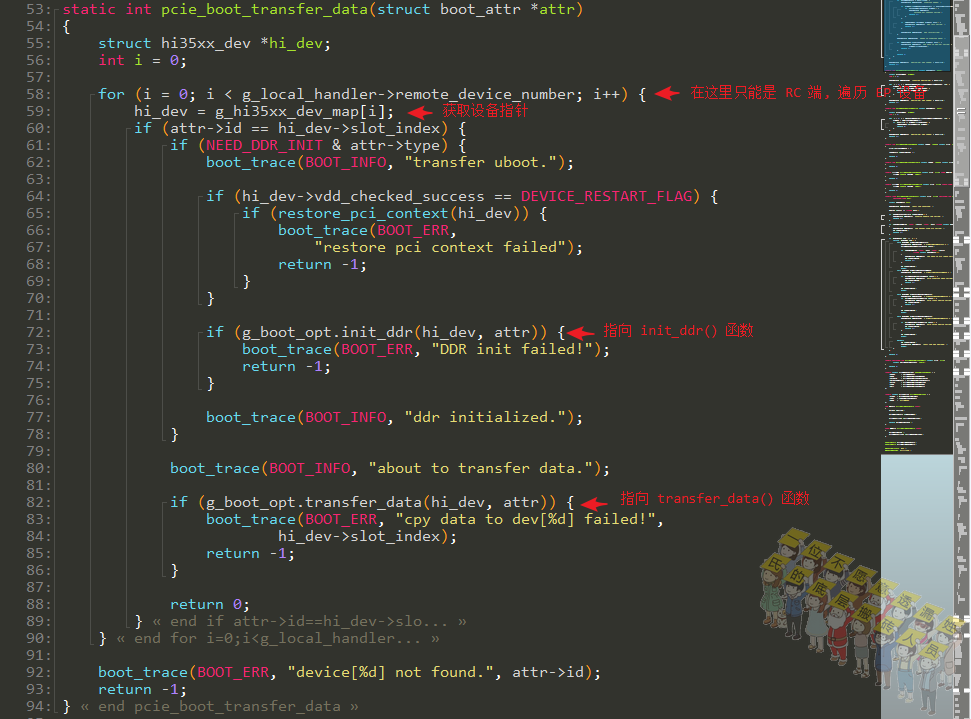

这个命令调用的函数是pcie_boot_transfer_data()，pcie_arch_init()时将g_boot_opt.init_ddr初始化为init_ddr()，将g_boot_opt.transfer_data初始化为transfer_data().

在这里插入图片描述

init_ddr

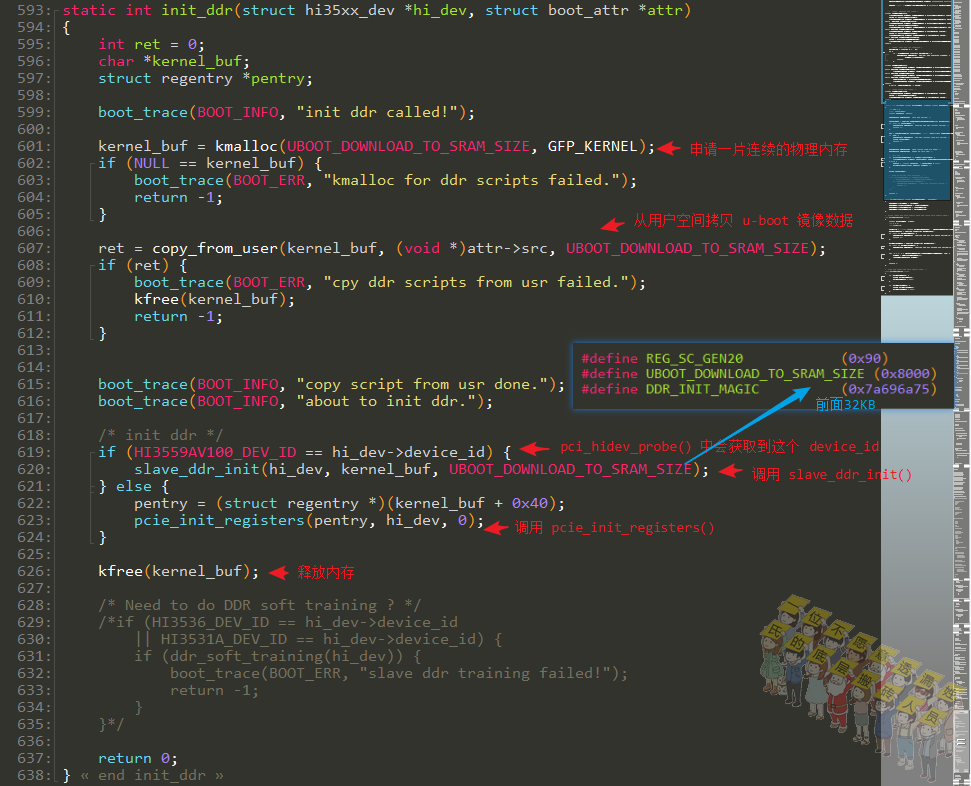

init_ddr()函数如下所示：海思u-boot的前面32KB是一些初始化DDR的代码，寄存器信息以及加密验签的信息，这里如果是要调用DDR初始化，则u-boot的前面32KB发送到对端；否则知识简单地进行寄存器的初始化。

在这里插入图片描述

slave_ddr_init()函数如下：先写对端的一些寄存器（海思特有的一些初始化标记），然后将对端的片内RAM映射（Hi3559AV100的片内RAM空间地址从0x08000000开始的1MB）。将u-boot的前面32K拷贝到对面的片内RAM之后，对端的芯片就可以初始化DDR了（对端的Hi3559AV100芯片是设置的DDR启动模式，这时候再把完整的u-boot传到对面就可以跑u-boot了。）

在这里插入图片描述

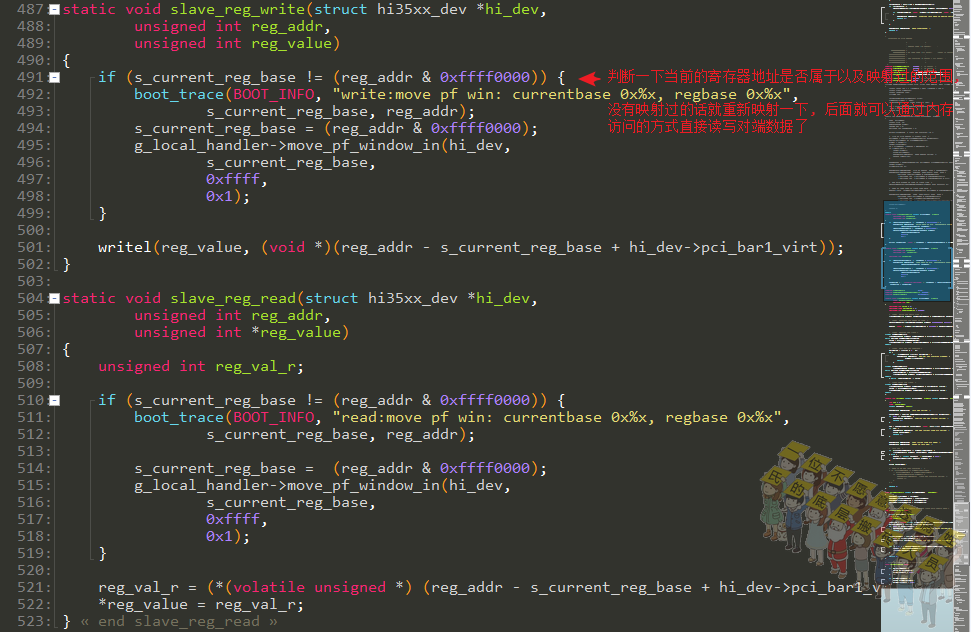

slave_reg_write()与slave_reg_read()函数如下：都是判断一下当前要写的寄存器地址是否已经经过move_pf_window_in映射进来了，如果当前要写的寄存器没有映射过，那么就将对端的寄存器映射BAR1上，然后再直接写映射出来的地址。（芯片的ATU会将读写操作自己转换成PCIe的TLP相应的事务。）

在这里插入图片描述

move_pf_window_in

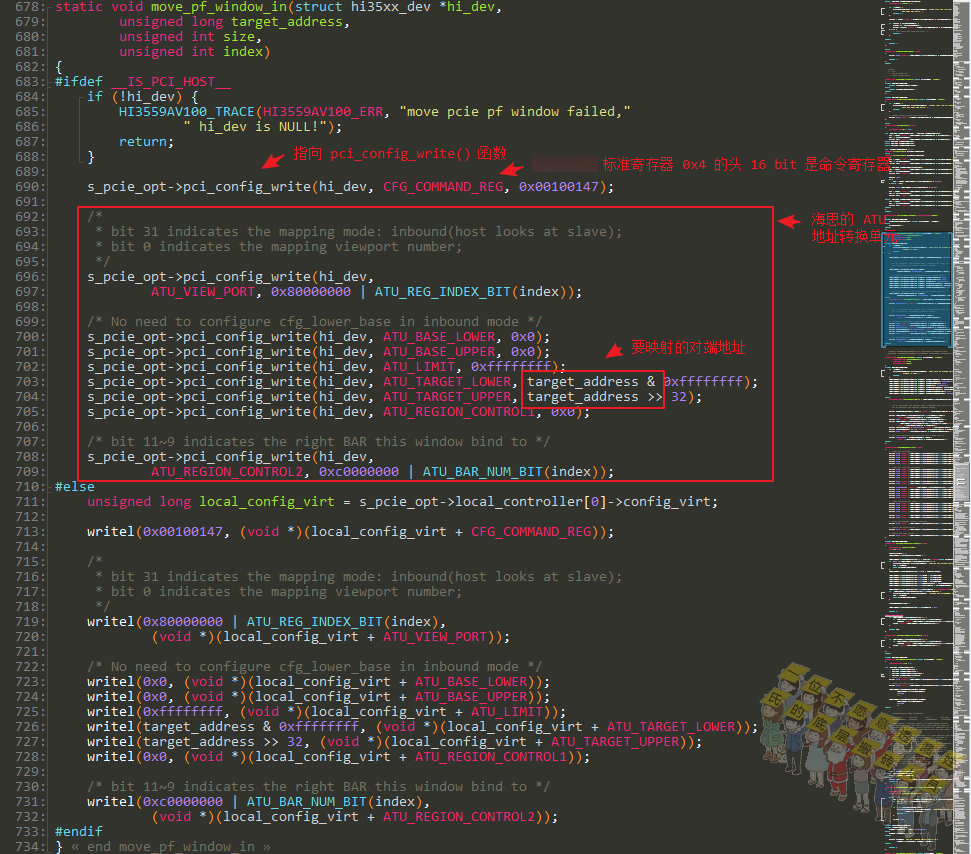

看一下move_pf_window_in()函数：传入要映射的对端的的地址，再使能ATU地址转换。根据海思的手册意思，配置了ATU地址转换，那么访问对应的地址空间都会被ATU转换成对应的PCIe事务去处理。（目前的关键点是理解这个操作，彻底理解了之后阅读过程就轻松些了。）

在这里插入图片描述

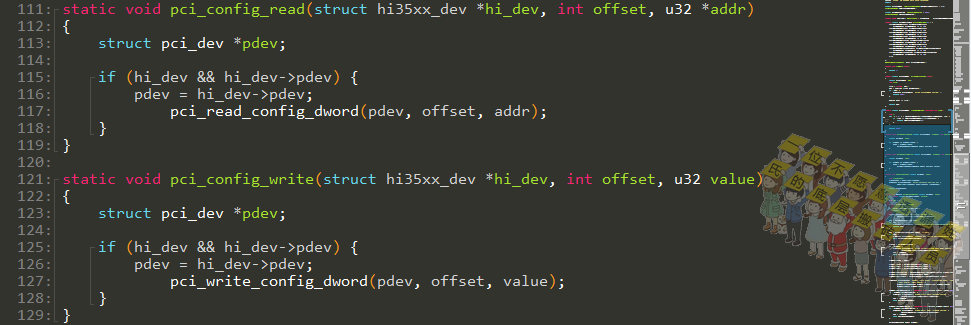

pci_config_write()函数如下：读写对端的配置信息。

在这里插入图片描述

到内核的pci驱动的pci_bus_write_config_dword()函数：用自旋锁保护的读写操作宏。

在这里插入图片描述

这里的bus->ops->read/write应该是指向drivers/pci/hipcie/pcie.c里面的pcie_read_conf()和pcie_write_conf()。根据总线号来判断要写对端设备还是写当前设备。

在这里插入图片描述

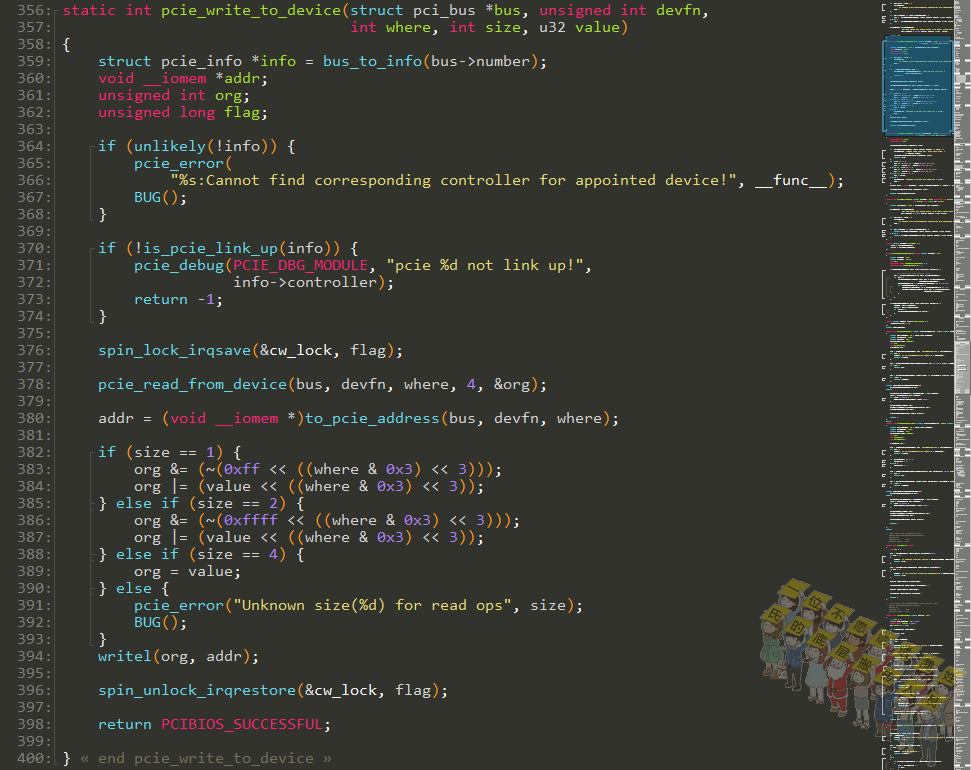

这里我们应该是要写入到对端的设备的，走pcie_write_to_device()：

在这里插入图片描述

里面的pcie_read_from_device()函数如下：通过__to_pcie_address()函数转换后读对应偏移的值。

在这里插入图片描述

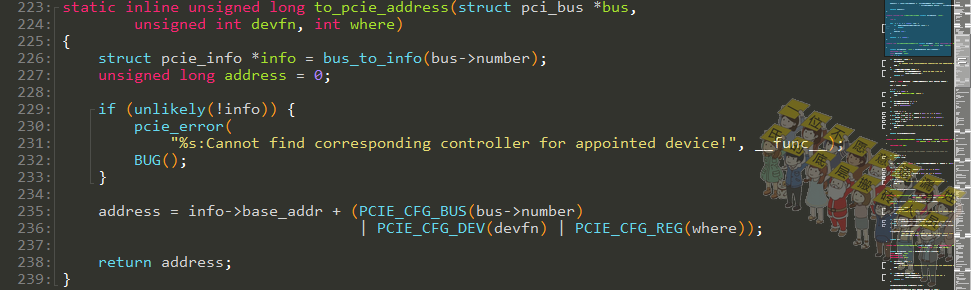

to_pcie_address()函数如下：info->base_addr是架构相关的PCIe初始化时通过ioremap_nocache映射的芯片PCIe控制器的配置空间。

在这里插入图片描述

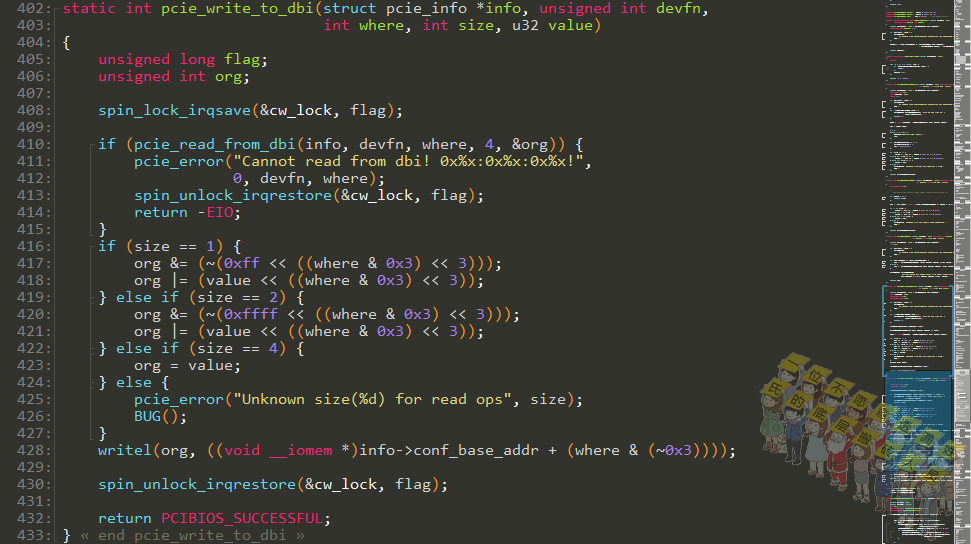

假如是写入当前总线控制器，即ROOT BUS的，就没有了上面的to_pcie_address()函数，取而代之的是芯片的PCIe控制器的寄存器（注意是控制器的寄存器，而不是标准的PCIe配置寄存器。这片空间在初始化时通过ioremap_nocache()函数映射过了），pcie_write_to_dbi()函数：
在这里插入图片描述

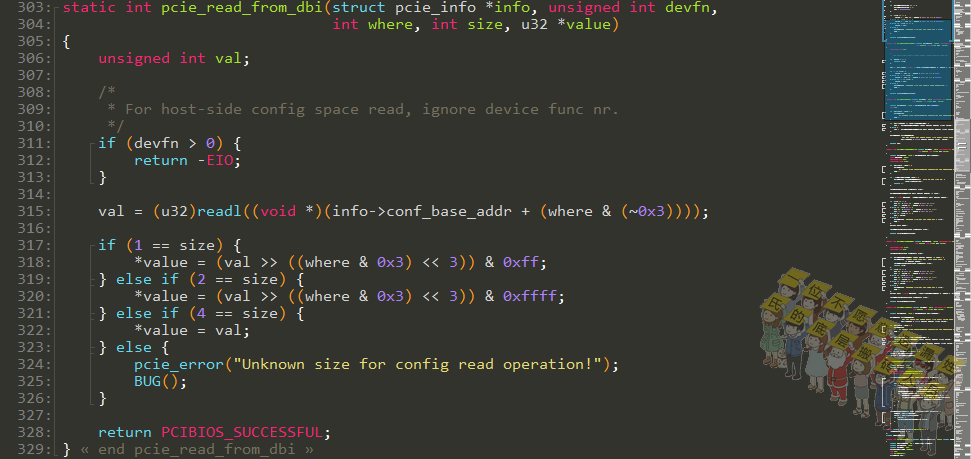

pcie_read_from_dbi()函数：info->conf_base_addr是

在这里插入图片描述

transfer_data

transfer_data()函数如下：这里的move_pf_window_in的序号是0，按照理解应该是映射目标地址到BAR0上，Hi3559AV100的BAR0有8MB大小，这里是用来传输数据。这里的目标地址，比如在DDR初始化时，就是DDR地址了。

在这里插入图片描述

HI_START_TARGET_DEVICE

这个命令调用的函数是pcie_boot_start_device，判断总线号后调用start_device()。

在这里插入图片描述

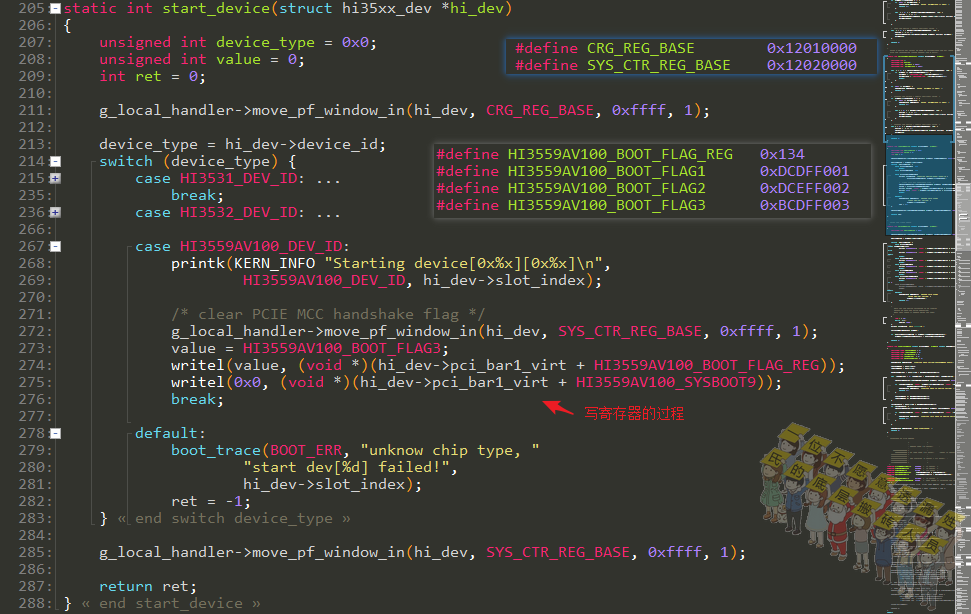

start_device()函数就是一个写寄存器的过程，跟架构有关系，暂时就先不细看了。

在这里插入图片描述

HI_RESET_TARGET_DEVICE

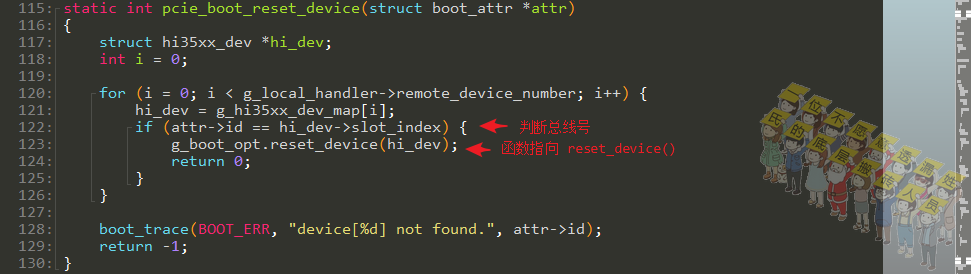

这个命令调用的函数是pcie_boot_start_device，判断总线号后调用reset_device()。

在这里插入图片描述

reset_device()函数就是一个写寄存器之后再将对端设备信息保存下来。

在这里插入图片描述

./booter start_device

main函数

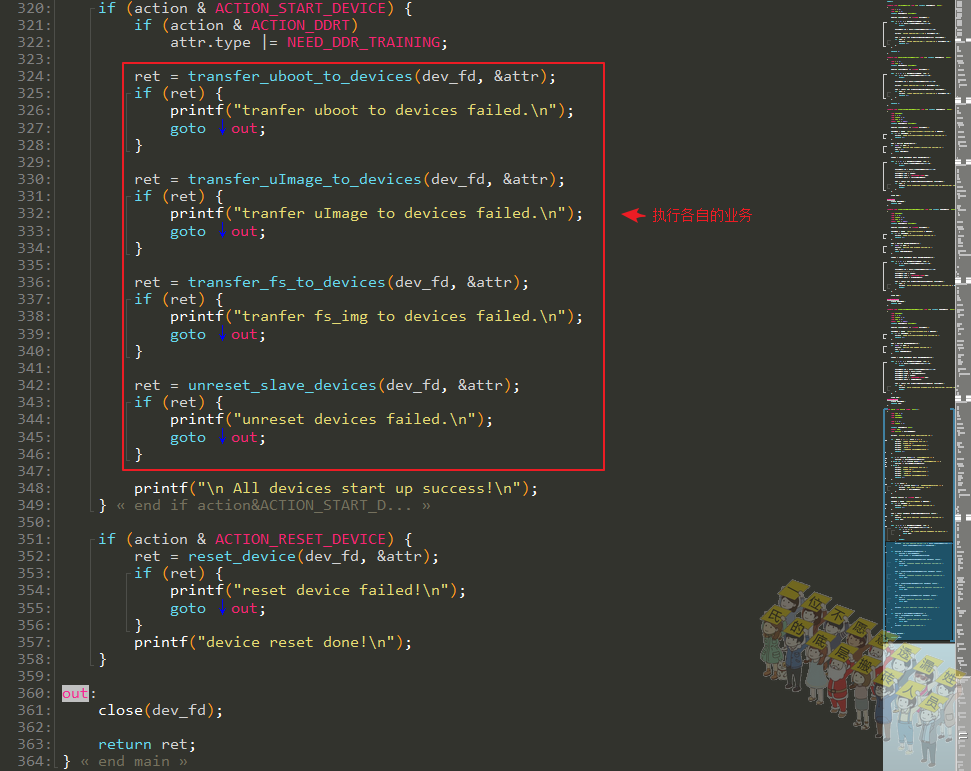

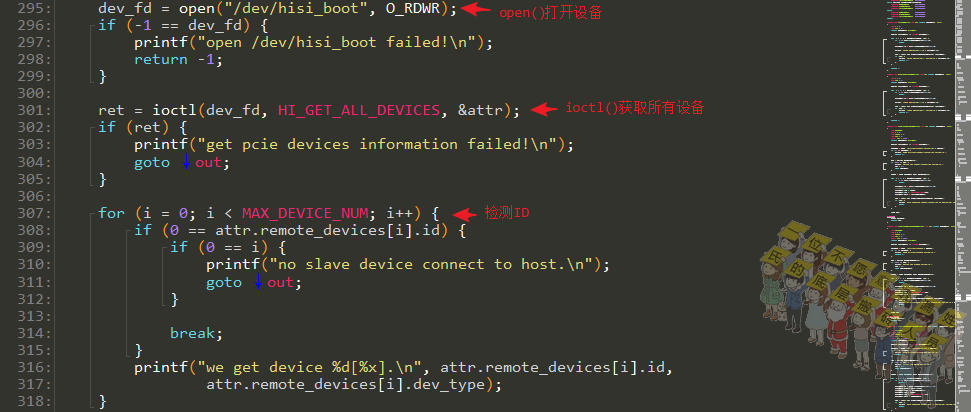

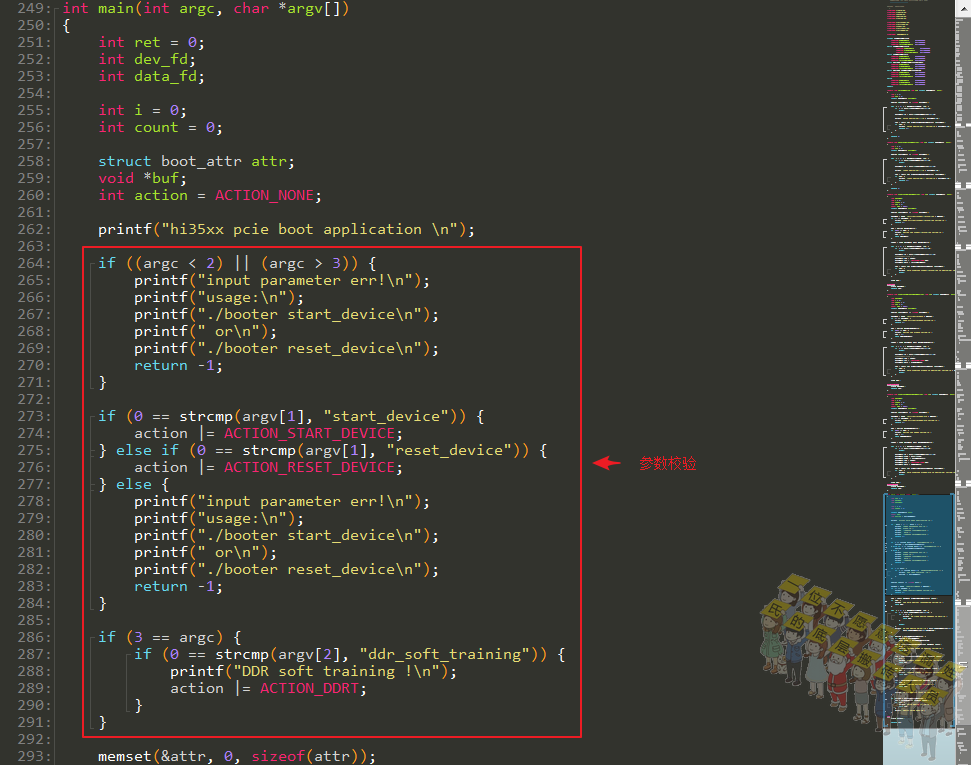

先看一下main()函数：检验参数之后，ioctl()获取所有的设备，然后进行业务处理。

在这里插入图片描述

u-boot传输

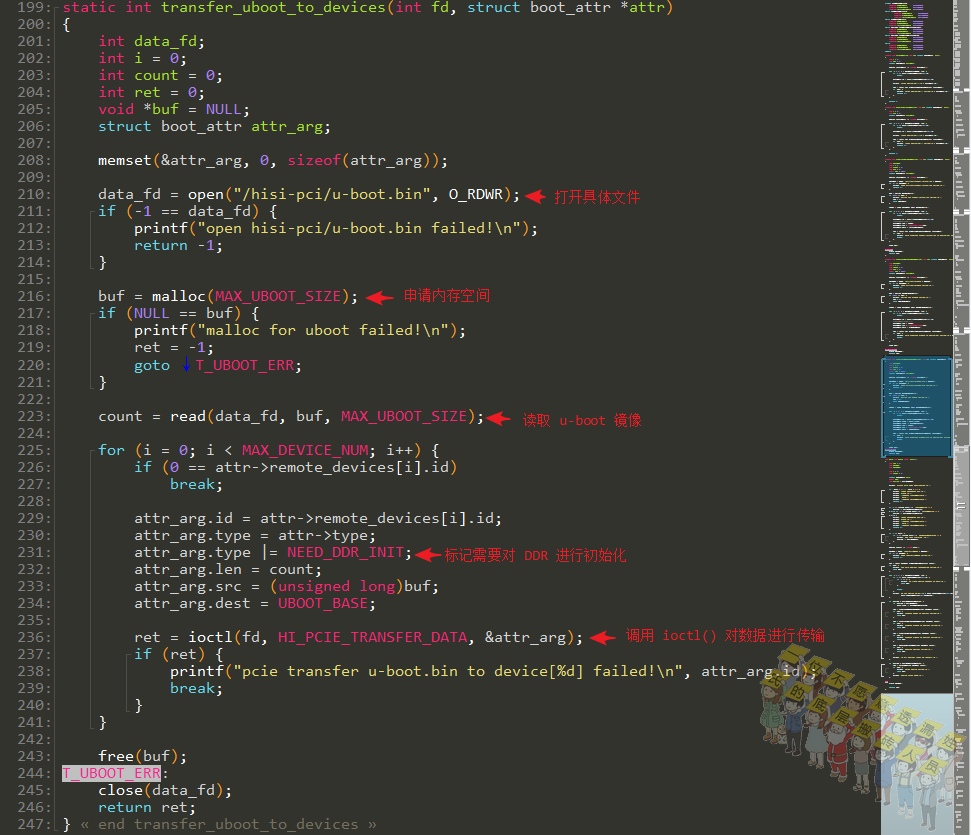

u-boot的传输过程如下，特别的地方是增加了一个NEED_DDR_INIT标记。这部分代码可以回头看boot_device.ko的ioctl部分，至于其他的uImage的传输，除了少了一个DDR初始化的过程，基本一致的。

在这里插入图片描述

pcit_dma_host.ko

init

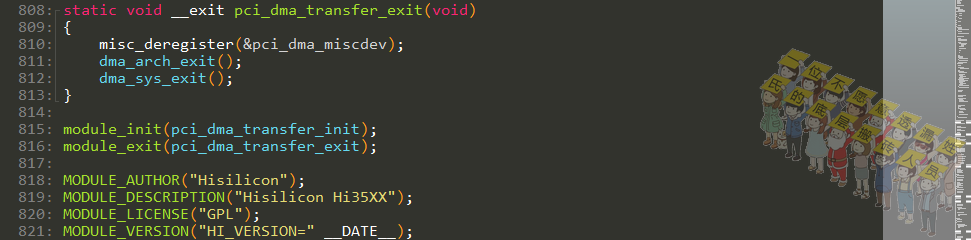

模块注册部分如下，exit部分就是init部分的逆过程：

在这里插入图片描述

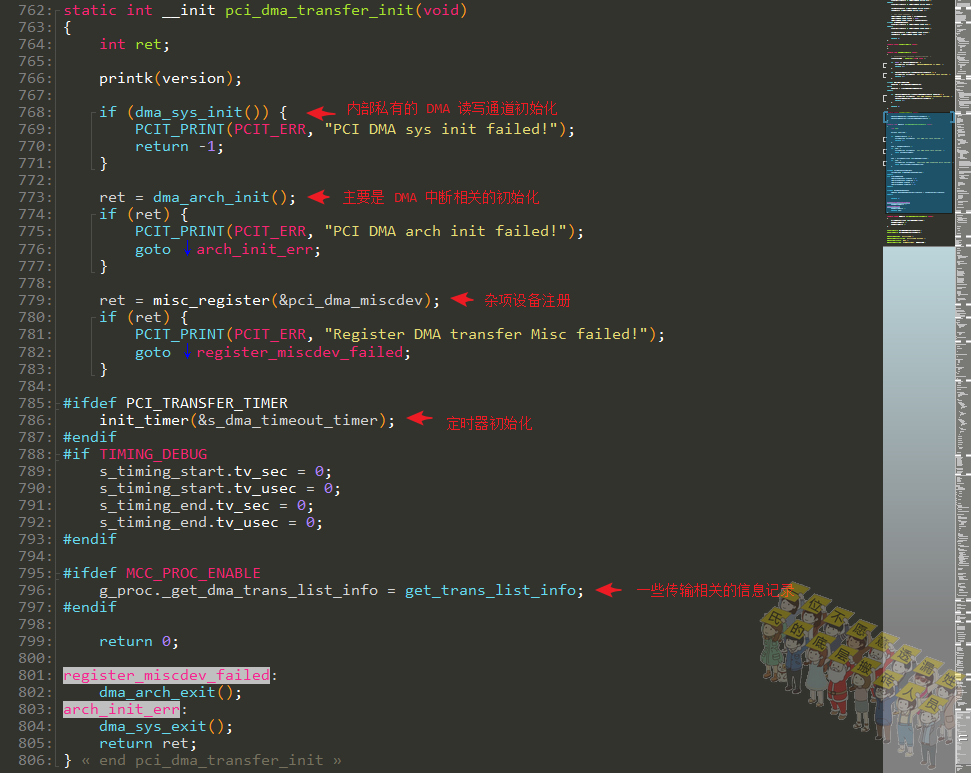

主要看一下init的过程：

在这里插入图片描述

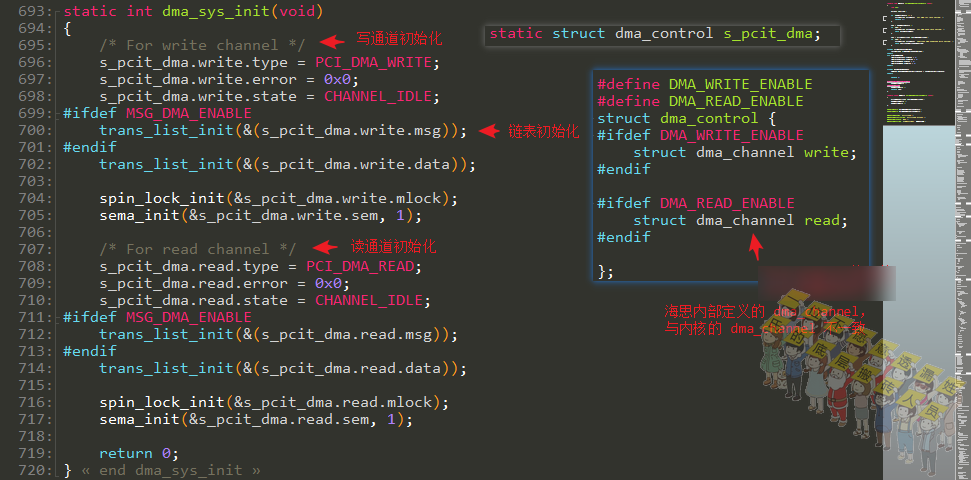

看DMA读写通道的初始过程：内部有两个DMA通道，调用trans_list_init()对内部的相关链表初始化后，再初始化了读写的自旋锁和信号量。

在这里插入图片描述

trans_list_init()初始化完后，最后加到free_list_head链表后。

在这里插入图片描述

dma_channel结构体如下：与内核DMA engine的不一样。

在这里插入图片描述

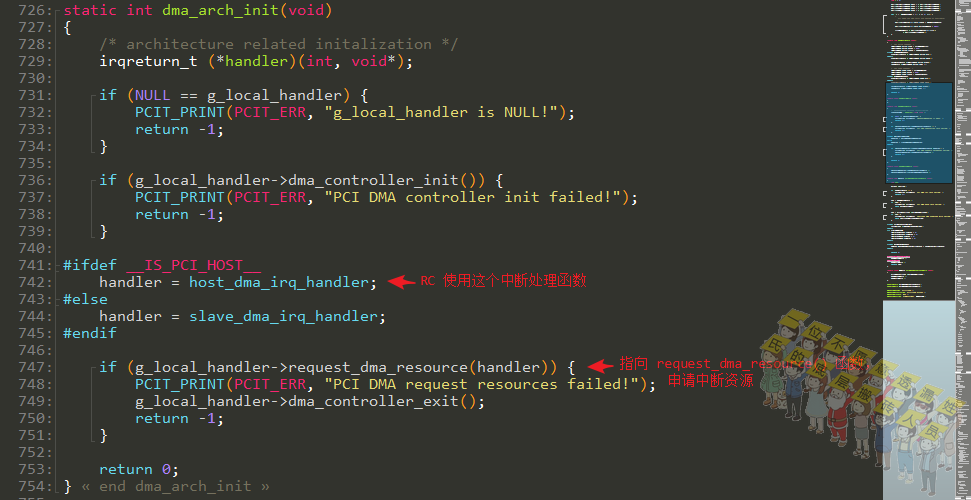

还有一个DMA中断相关的初始化：中断处理函数设置为host_dma_irq_handler()，然后申请中断资源。

在这里插入图片描述

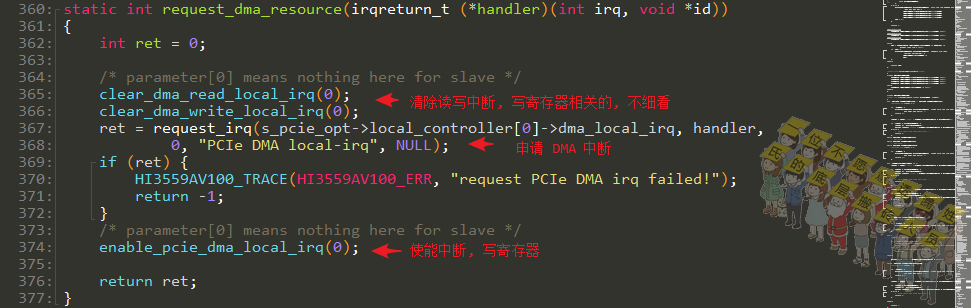

看一下中断资源申请的，清除读写中断后，申请中断资源，再使能中断。

在这里插入图片描述

再回头看一下中断处理函数，调用__do_pcit_dma_trans()分别处理读写中断。

在这里插入图片描述

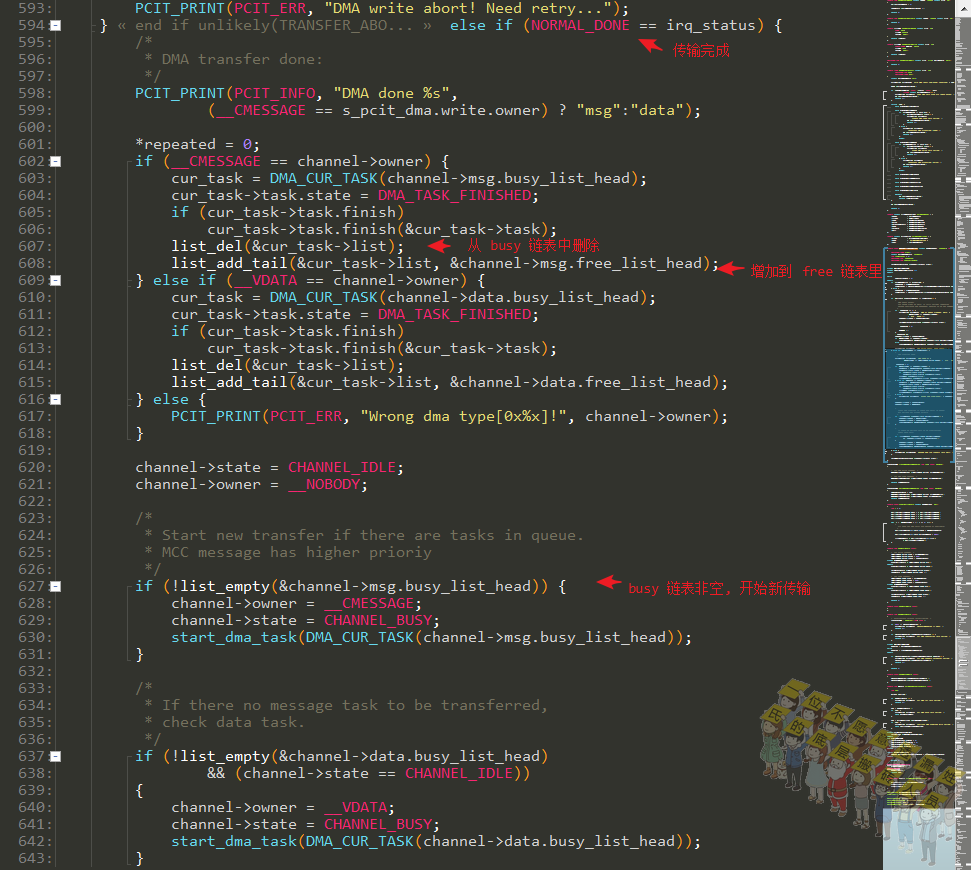

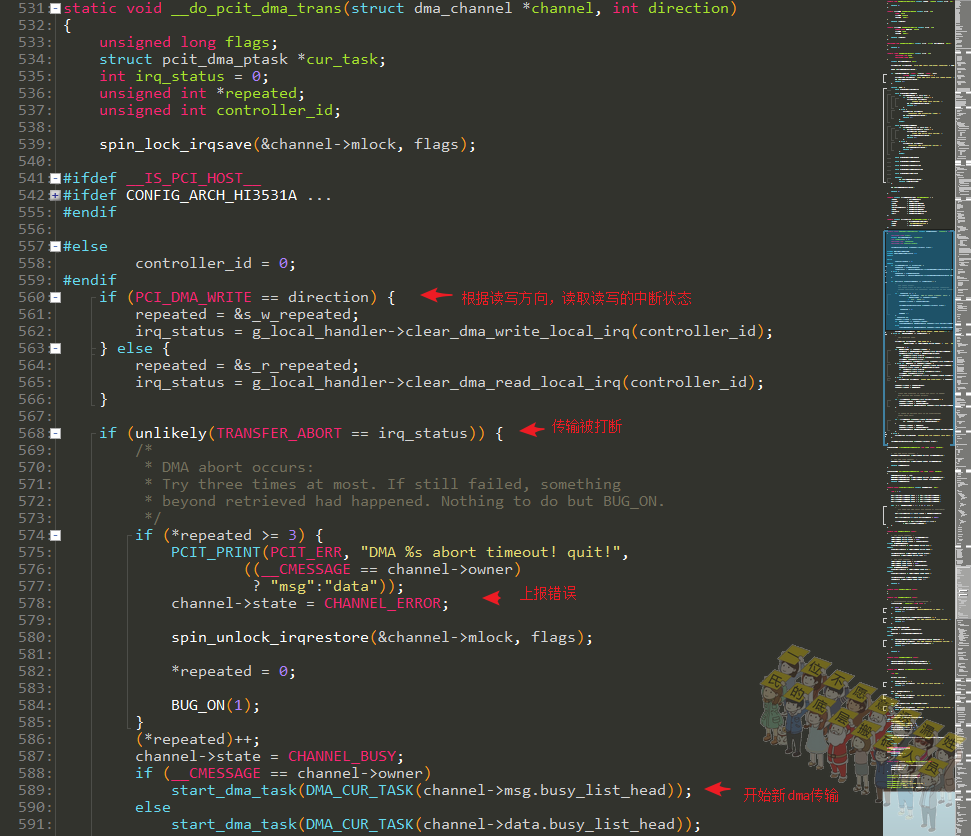

__do_pcit_dma_trans()处理的过程大概如下所示：根据读写方向，读取读写的中断状态，传输被打断则开启新的DMA传输，完成后将DMA传输相关的描述资源移动到free链表中，如果busy链表非空则继续DMA传输。具体的start_dma_task()->__start_dma_task()主要是一个写寄存器的过程，这里就不细看了，需要和寄存器手册对应着看就比较清晰了。

在这里插入图片描述

open/release/read/write/poll

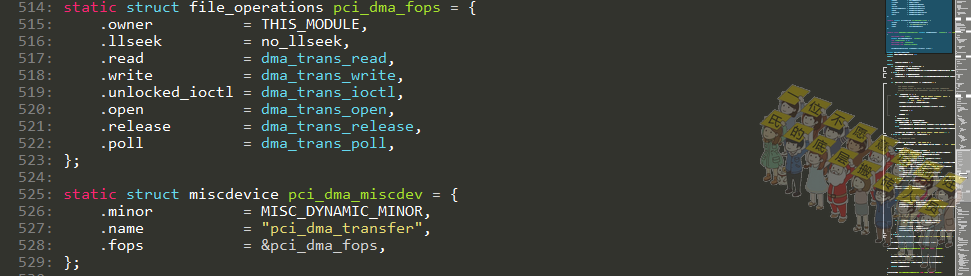

pci_dma_miscdev结构体指向的fops操作集如下所示：

在这里插入图片描述

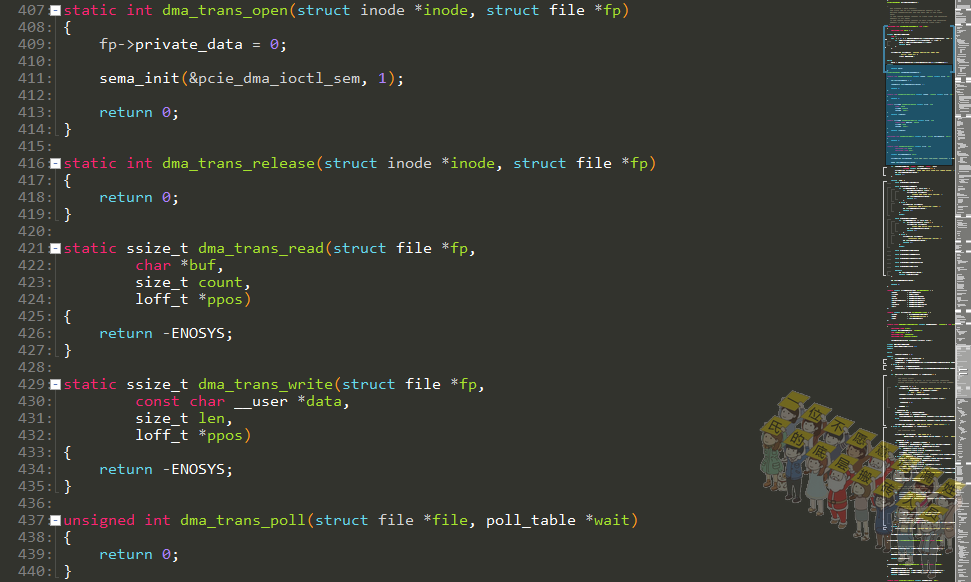

读写等操作函数基本没有什么内容，如下所示：

在这里插入图片描述

ioctl

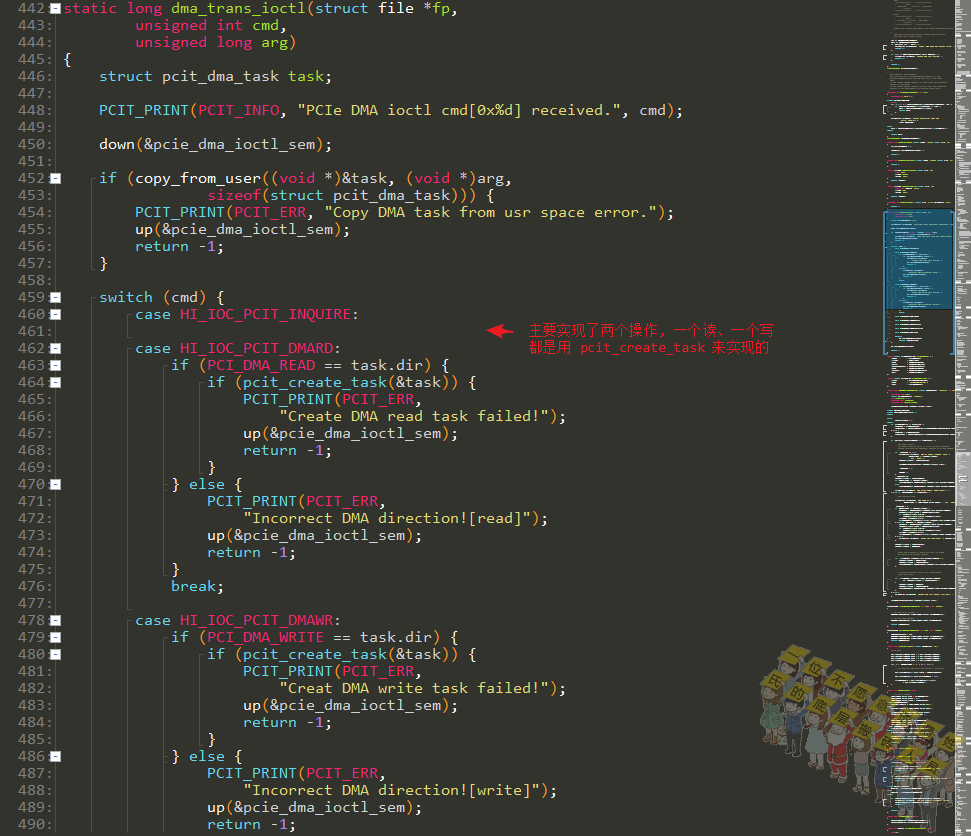

相关的操作还是放在ioctl上，实现了读写操作，用pcit_create_task()函数来实现。

在这里插入图片描述

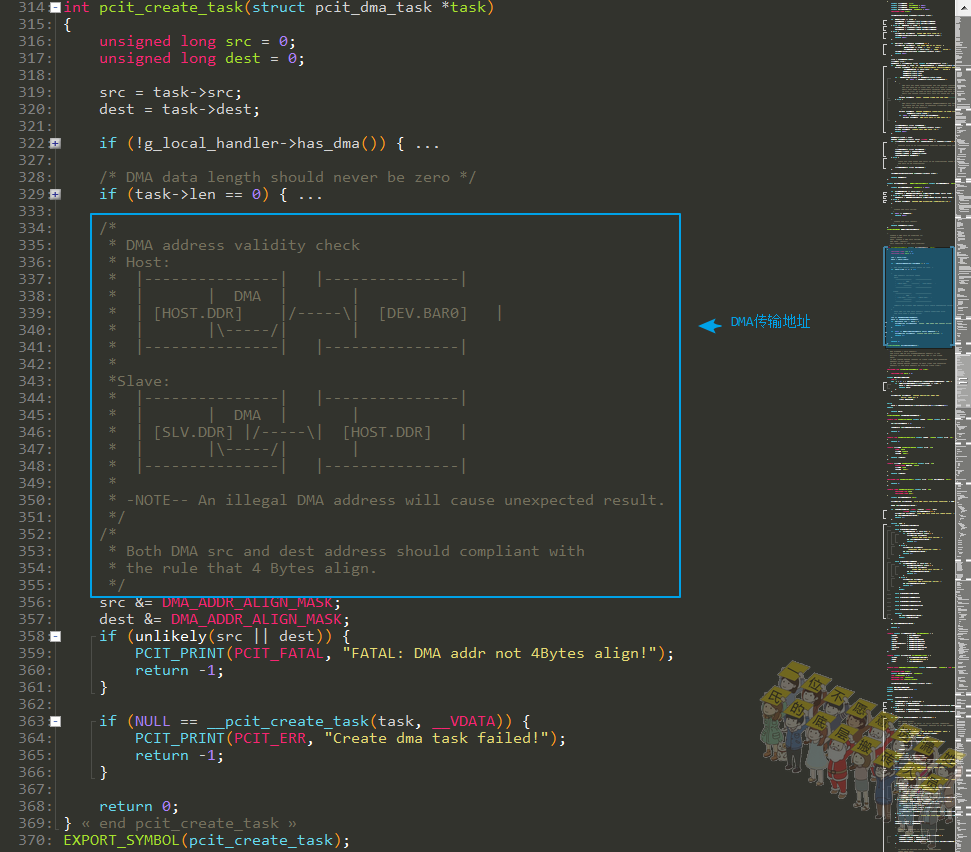

pcit_create_task()函数里面注释主要解释了一下DMA操作时的DMA地址情况，

在这里插入图片描述

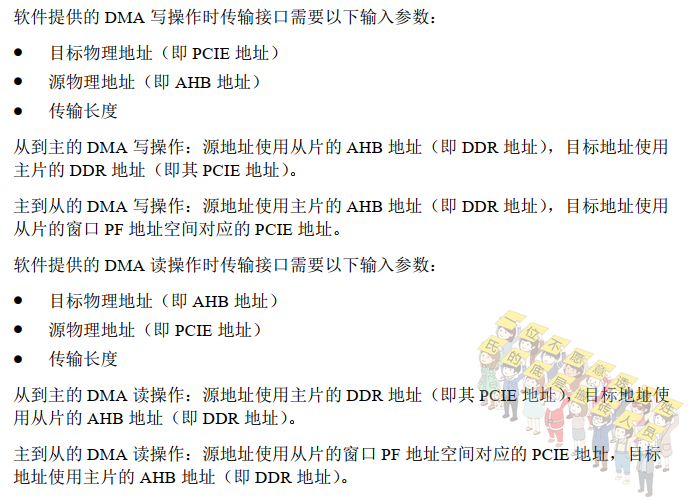

可以对比一下手册上关于这个的描述：

在这里插入图片描述

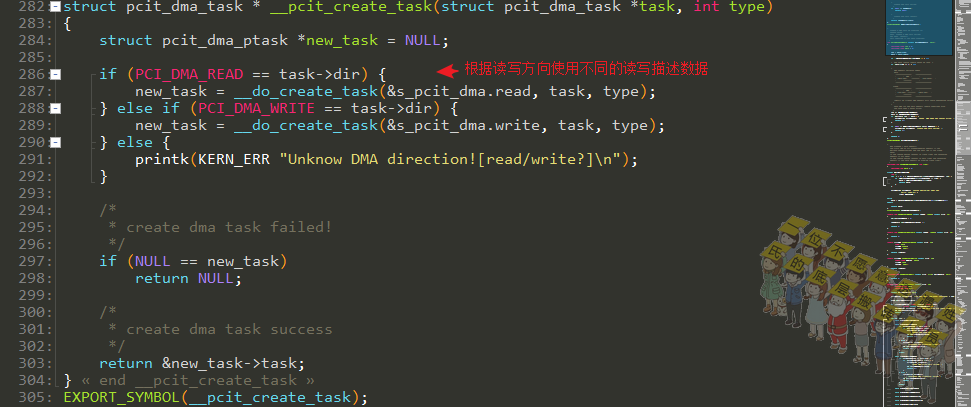

__pcit_create_task()函数根据不同的方向使用不同的描述数据。

在这里插入图片描述

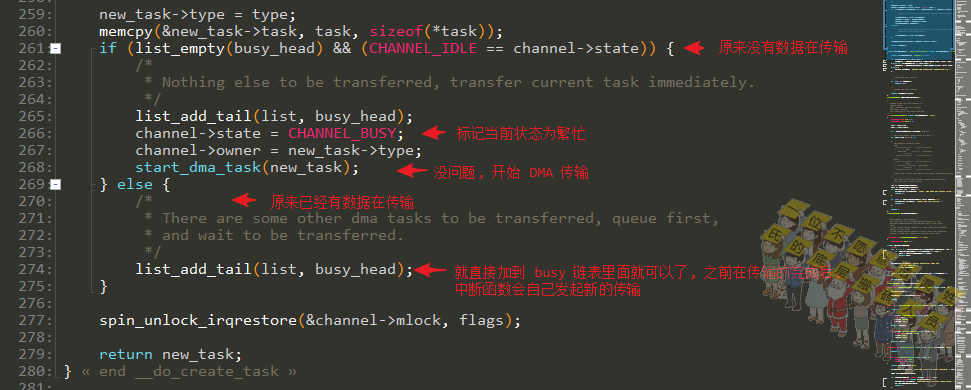

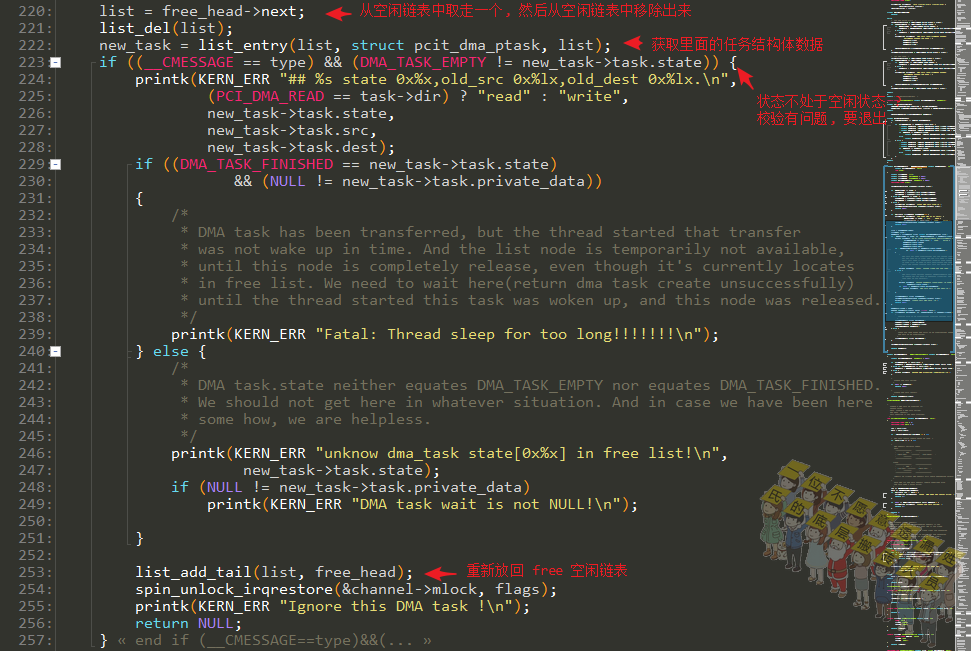

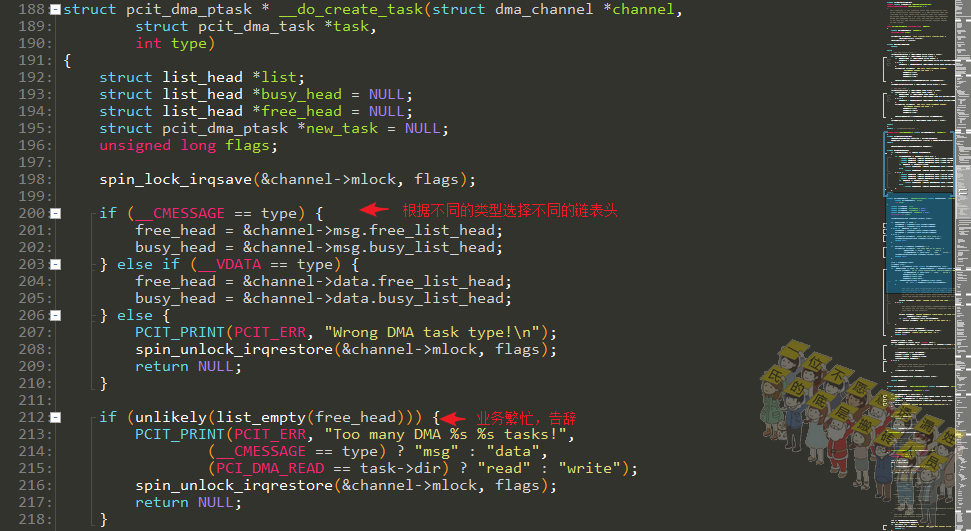

__do_create_task()函数：根据不同的类型选择对应的链表头，如果业务繁忙则退出；否则从空闲链表中取出一个，开启新的DMA传输（原来没有任何数据在传输）或者放到busy链表中（原来有数据传输，等终端触发后自动发起新的DMA传输）。

在这里插入图片描述

mcc_drv_host.ko

这一个模块只是单纯地提供一些接口，算是承前启后的作用，后面用到就进行分析一下。

在这里插入图片描述

mcc_usrdev_host.ko

先看一下mcc_usrdev_host.ko的代码，查看Makefile，可以看到这个模块是由下面两个文件编译而成的：

mcc_usrdev_host-objs := mcc_core/hios_mcc/hios_mcc_usrdev.o mcc_core/hios_mcc/hios_mcc.o




 1

init

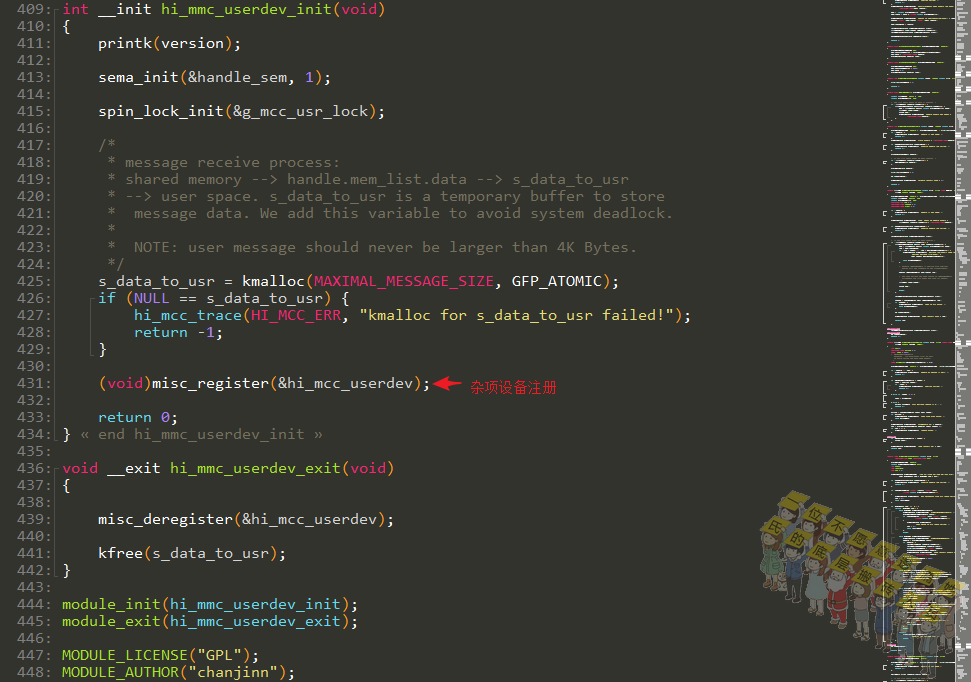

先看hios_mcc_usrdev.c，可以看到这个模块是注册了一个杂项设备。

在这里插入图片描述

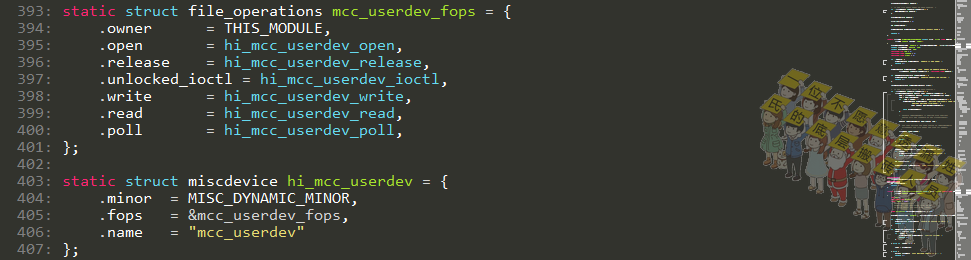

这个杂项设备驱动提供了一些标准的字符设备的操作接口，open/close，read/write，ioctl/poll这些接口。

在这里插入图片描述

open

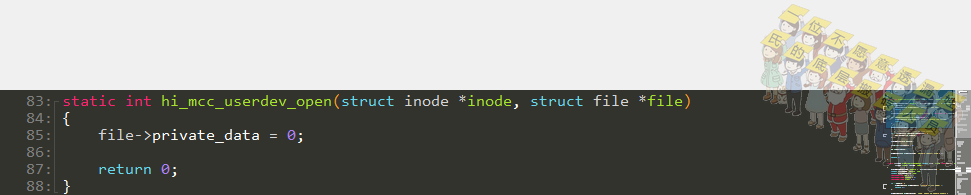

先看一下提供的的open()函数，可以看到函数很简单，就是把file->private_data指针置空了。

在这里插入图片描述

read

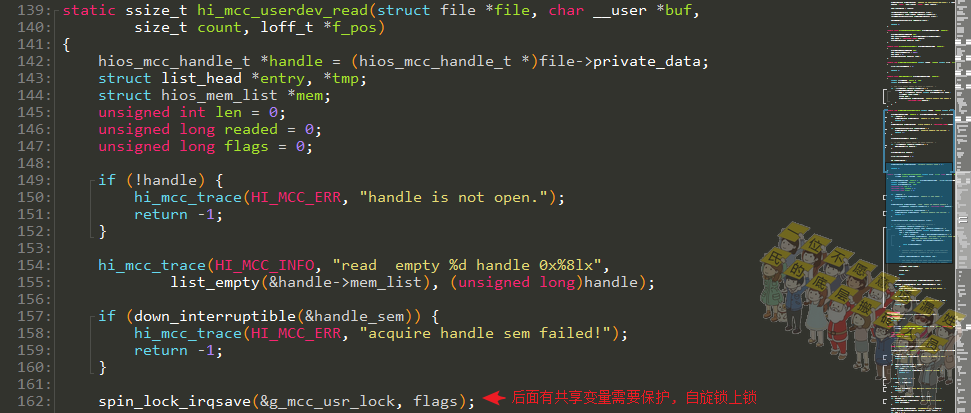

再看一下read()函数，这个函数就是查看一下链表里面是否有数据，如果有数据取出第一个数据后拷贝到用户空间，并没有明显看到与其他驱动的直接交互。

在这里插入图片描述

write

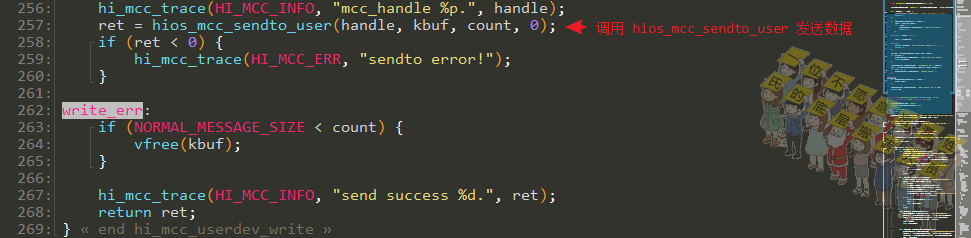

看一下write()函数，这里一开始的handle取值于file->private_data的过程就表明了在write()之前必须要对file->private_data赋值的过程，由于open()的过程是置空，那么必然是在其他接口进行了赋值。再看下面，申请空间拷贝了用户空间数据后，调用了hios_mcc_sendto_user()函数进行发送，这里就可以看到与其他文件的接口直接交互了。

在这里插入图片描述

ioctl

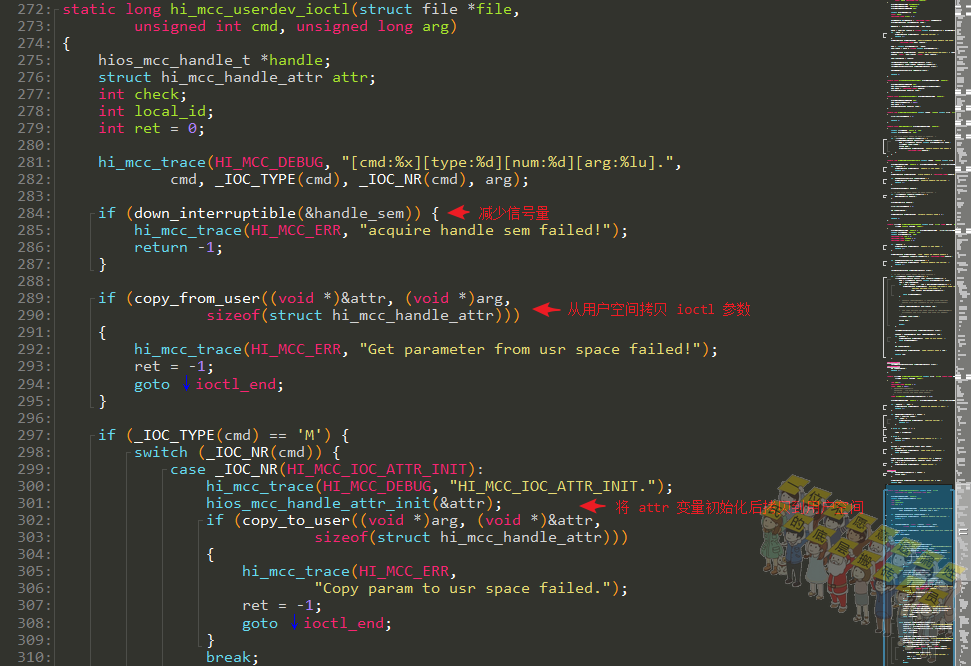

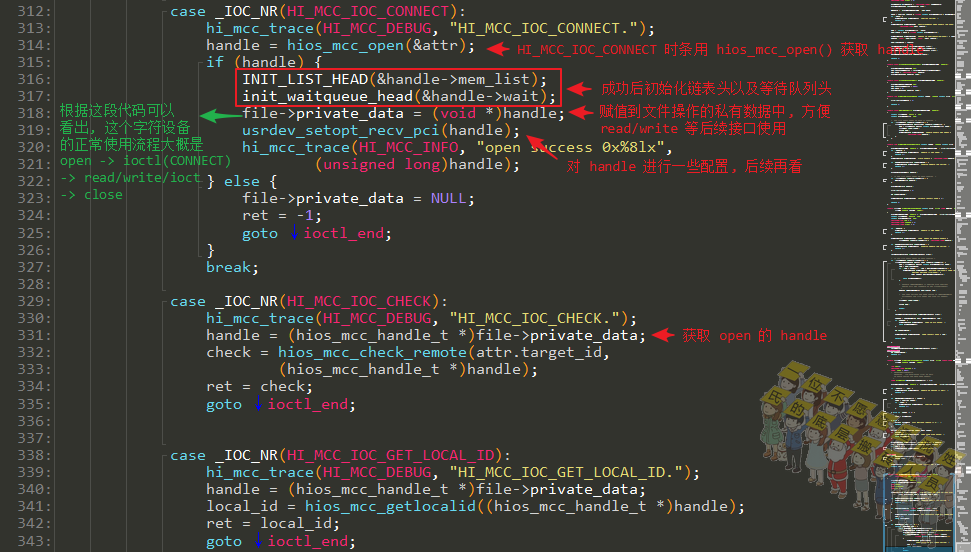

上面read/write过程中都有对file->private_data的取值过程，实际的赋值过程是在ioctl()这个接口里，提供了5个命令，看代码的情况应该是先INIT，再CONNECT，再执行其他的命令。

HI_MCC_IOC_ATTR_INIT：属性初始化
HI_MCC_IOC_CONNECT：连接对端PCIe
HI_MCC_IOC_CHECK：检查对端PCIe
HI_MCC_IOC_GET_LOCAL_ID：获取本地ID

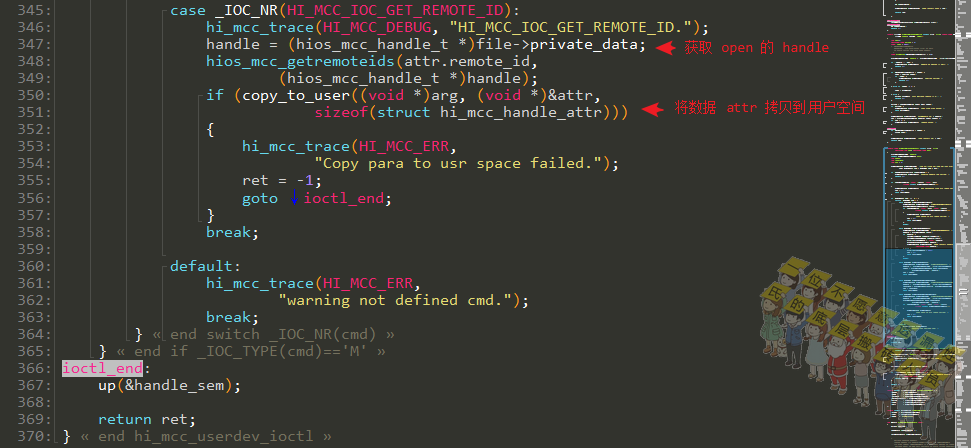

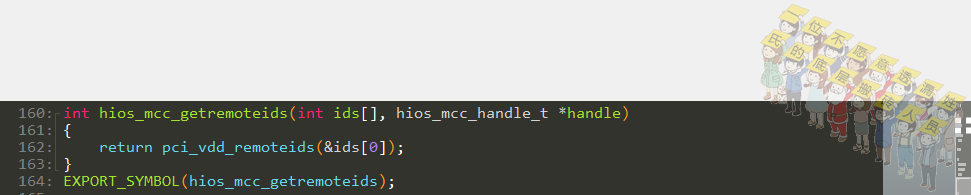

HI_MCC_IOC_GET_REMOTE_ID：获取对端ID

在这里插入图片描述

HI_MCC_IOC_ATTR_INIT

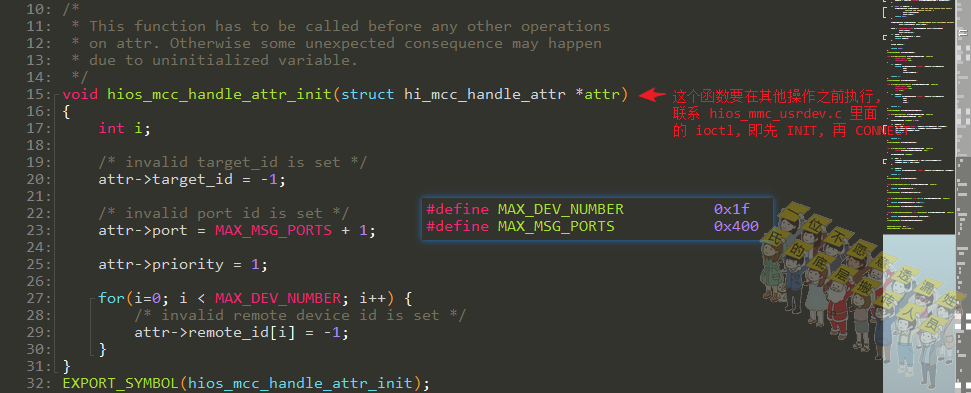

ioctl()的HI_MCC_IOC_ATTR_INIT调用hios_mcc_handle_attr_init()函数，这个属性初始化的过程就是一个简单的赋值过程，都赋值为一些非法的值。

在这里插入图片描述

HI_MCC_IOC_CONNECT

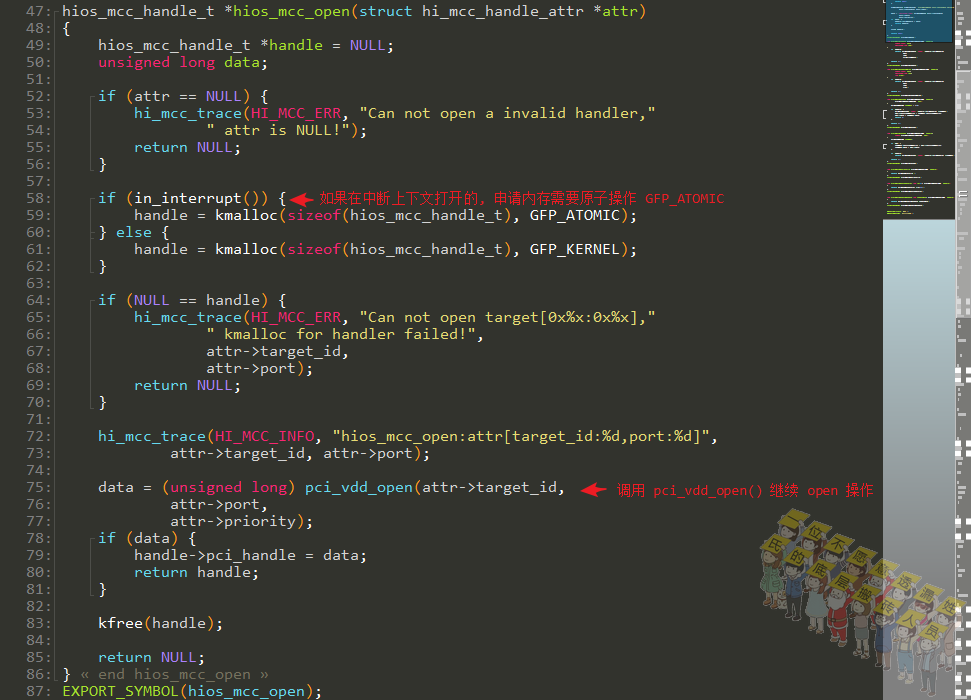

ioctl()的HI_MCC_IOC_CONNECT调用hios_mcc_open()函数，里面有一个关于是否处于中断处理过程的判断，如果是处于中断处理过程中，申请内存需要GFP_ATOMIC原子申请，否则可能会休眠导致系统异常；hios_mcc_open()函数将用户态传入的attr的target_id，port，priority参数传入pci_vdd_open()函数，进行下一层处理。

在这里插入图片描述

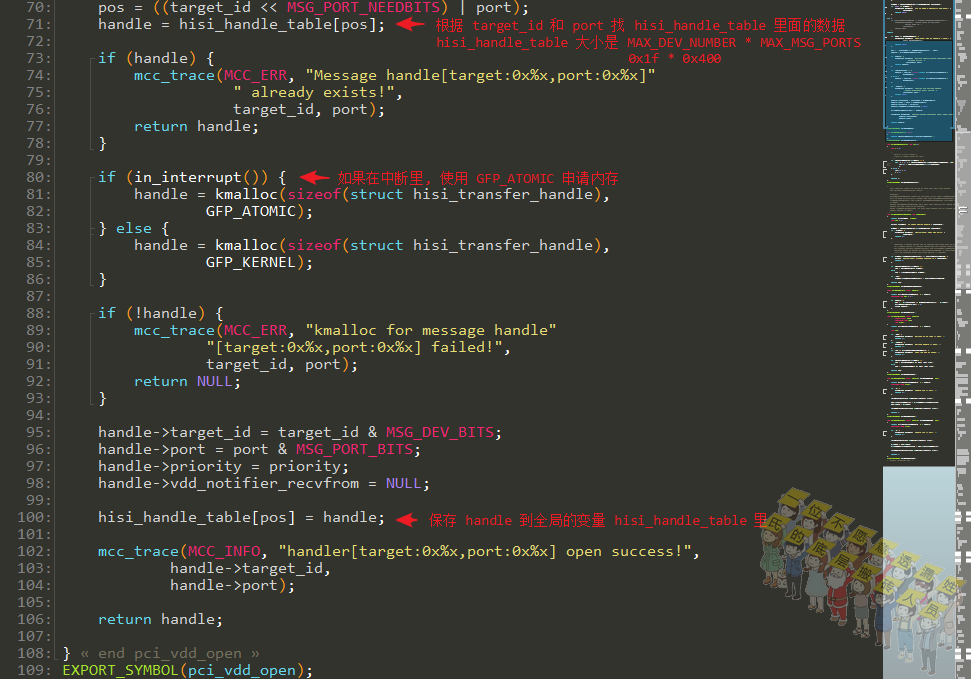

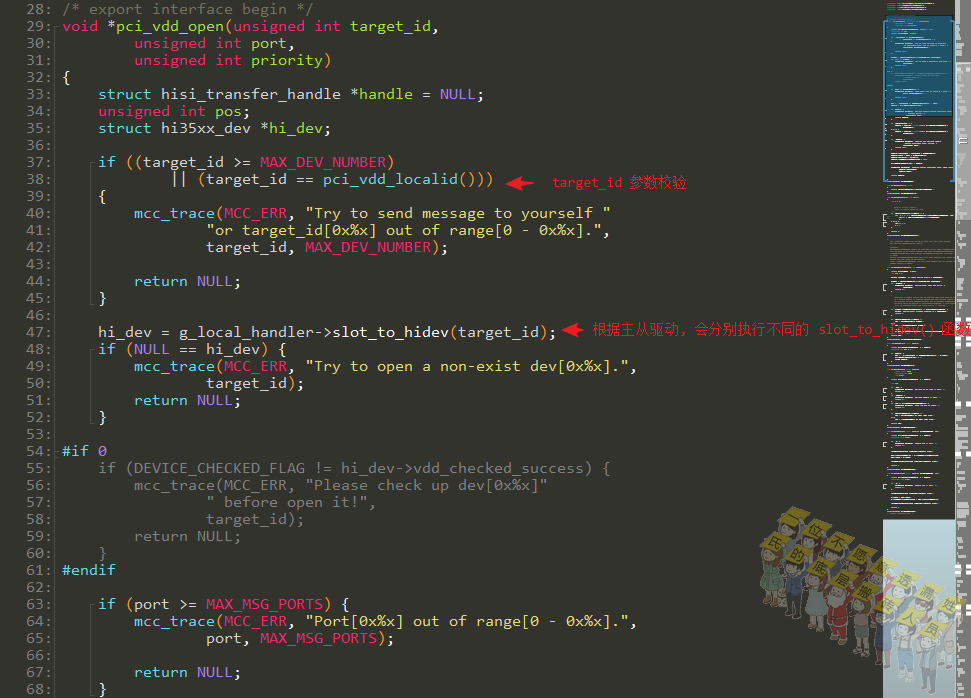

再看一下pci_vdd_open()函数，一开始就对这个target_id进行入参判断，但ioctl()的INIT过程对这些参数赋值都是一个非法值，那么这个条件肯定不满足，那么就是应用层INIT之后会先对这个入参进行赋值，再调用CONNECT？？？（可能是先使用GET_REMOTE_ID之后再使用open就可以了？？?）。

在这里插入图片描述
