高通平台串口调试 AP与模块串口通讯调试总结

1:检查AP端串口配置是否ok：

a:高通平台查看DMA传输:

echo 1 > /sys/kernel/debug/msm_serial_hsl/loopback.0 //打开回环开关

adb shell cat /dev/ttyHSL1

另起窗口

# adb shell

# echo 11111111 > /dev/ttyHSL1

若DMA通道ok，控制台会循环显示；

b：查看uart gpio是否ok：

tx高电平、rfr为低电平，rx,cts为输入;

如果tx为低电平，那么gpio肯定没有配置好，再次检查gpio配置问题；

如果以上2步都ok，那么UART应该ok了，再次检查：

adb shell cat /dev/ttyHSL1

将TX与RX短接；

另起窗口

# adb shell

# echo 11111111 > /dev/ttyHSL1

循环显示那么恭喜UART功能配置好了。

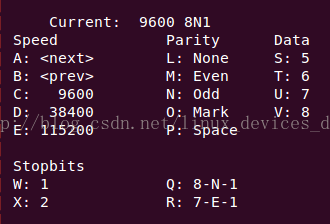

2：Termios参数配置：

影响通讯数据格式的关键

几个参数：

1：波特率-speed，通常

115200,最高4M；

2：奇偶校验-Parity，通

常为None；

3：数据位-Data,通常

8bit;

4：停止位-Stopbits,通

常1bit;

一般情况下默认为115200 8N1，也就是波特率115200，8bit数据位，无奇偶校验,1bit停止位。

为了使得AP可以与模块串口通讯，必须先了解模块的termios设置。

Ap端termios设置：

首先应用打开串口时会设置termios:

[html]  view plain  copy

 print ?

1. termios.c_cflag &= ~CSIZE;
2. termios.c_cflag |= CS8;
3. termios.c_cflag &= ~CSTOPB;
4. termios.c_cflag &= ~PARENB;
5. termios.c_cflag &= ~CBAUD;
6. termios.c_cflag |= B3000000;
7. termios.c_cflag |= CREAD | CLOCAL;
8. termios.c_cflag |= CRTSCTS; /* turn on hardware flow control */
9. termios.c_iflag &= ~(IXOFF | IXON | IXANY); /* soft flow control */

驱动接口会根据termios参数来设置底层串口：

以8064 msm_seriel_hs.c为例说明:

uart接口封装：

[html]  view plain  copy

 print ?

1. static struct uart_ops msm_hs_ops = {
2. .tx_empty = msm_hs_tx_empty,
3. .set_mctrl = msm_hs_set_mctrl_locked,
4. .get_mctrl = msm_hs_get_mctrl_locked,
5. .stop_tx = msm_hs_stop_tx_locked,
6. .start_tx = msm_hs_start_tx_locked,
7. .stop_rx = msm_hs_stop_rx_locked,
8. .enable_ms = msm_hs_enable_ms_locked,
9. .break_ctl = msm_hs_break_ctl,
10. .startup = msm_hs_startup,
11. .shutdown = msm_hs_shutdown,
12. .set_termios = msm_hs_set_termios,
13. .type = msm_hs_type,
14. .config_port = msm_hs_config_port,
15. .release_port = msm_hs_release_port,
16. .request_port = msm_hs_request_port,
17. .flush_buffer = msm_hs_flush_buffer_locked,
18. };

下面是底层设置函数，上层打开串口，参数未固定的话驱动走的是8N1，底层调试只使用echo或者cat /dev/ttyHSL0时

波特率一律是9600,模块不是9600时那么通讯肯定会失败，所以AP需要根据模块重新设定。

波特率。

//设置termios接口

[html]  view plain  copy

 print ?

1. /*
2. * termios : new ktermios
3. * oldtermios: old ktermios previous setting
4. *
5. * Configure the serial port
6. */
7. static void msm_hs_set_termios(struct uart_port *uport,
8. struct ktermios *termios,
9. struct ktermios *oldtermios)
10. {
11. unsigned int bps;
12. unsigned long data;
13. unsigned long flags;
14. int ret;
15. unsigned int c_cflag = termios->c_cflag;
16. struct msm_hs_port *msm_uport = UARTDM_TO_MSM(uport);
17. mutex_lock(&msm_uport->clk_mutex);
18. spin_lock_irqsave(&uport->lock, flags);
19. /*
20. * Disable Rx channel of UARTDM
21. * DMA Rx Stall happens if enqueue and flush of Rx command happens
22. * concurrently. Hence before changing the baud rate/protocol
23. * configuration and sending flush command to ADM, disable the Rx
24. * channel of UARTDM.
25. * Note: should not reset the receiver here immediately as it is not
26. * suggested to do disable/reset or reset/disable at the same time.
27. */
28. data = msm_hs_read(uport, UARTDM_DMEN_ADDR);
29. data &= ~UARTDM_RX_DM_EN_BMSK;
30. msm_hs_write(uport, UARTDM_DMEN_ADDR, data);
31. /* 300 is the minimum baud support by the driver */
32. bps = uart_get_baud_rate(uport, termios, oldtermios, 200, 4000000);
33. /* Temporary remapping 200 BAUD to 3.2 mbps */
34. if (bps == 200)
35. bps = 3200000;
36. uport->uartclk = clk_get_rate(msm_uport->clk);
37. if (!uport->uartclk)
38. msm_hs_set_std_bps_locked(uport, bps);
39. else
40. flags = msm_hs_set_bps_locked(uport, bps, flags);//函数里面设置baud;
41. data = msm_hs_read(uport, UARTDM_MR2_ADDR);
42. data &= ~UARTDM_MR2_PARITY_MODE_BMSK;
43. /* set parity */ //设置奇偶校验
44. if (PARENB == (c_cflag & PARENB)) {
45. if (PARODD == (c_cflag & PARODD)) {
46. data |= ODD_PARITY;
47. } else if (CMSPAR == (c_cflag & CMSPAR)) {
48. data |= SPACE_PARITY;
49. } else {
50. data |= EVEN_PARITY;
51. }
52. }
53. /* Set bits per char */       //设置数据位
54. data &= ~UARTDM_MR2_BITS_PER_CHAR_BMSK;
55. switch (c_cflag & CSIZE) {
56. case CS5:
57. data |= FIVE_BPC;
58. break;
59. case CS6:
60. data |= SIX_BPC;
61. break;
62. case CS7:
63. data |= SEVEN_BPC;
64. break;
65. default:
66. data |= EIGHT_BPC;
67. break;
68. }
69. /* stop bits */ //设置停止位
70. if (c_cflag & CSTOPB) {
71. data |= STOP_BIT_TWO;
72. } else {
73. /* otherwise 1 stop bit */
74. data |= STOP_BIT_ONE;
75. }
76. data |= UARTDM_MR2_ERROR_MODE_BMSK;
77. /* write parity/bits per char/stop bit configuration */
78. msm_hs_write(uport, UARTDM_MR2_ADDR, data);
79. /* Configure HW flow control */ //设置是否使用硬件流控
80. data = msm_hs_read(uport, UARTDM_MR1_ADDR);
81. data &= ~(UARTDM_MR1_CTS_CTL_BMSK |
82. UARTDM_MR1_RX_RDY_CTL_BMSK);
83. if (c_cflag & CRTSCTS) {
84. data |= UARTDM_MR1_CTS_CTL_BMSK;
85. data |= UARTDM_MR1_RX_RDY_CTL_BMSK;
86. }
87. msm_hs_write(uport, UARTDM_MR1_ADDR, data);
88. uport->ignore_status_mask = termios->c_iflag & INPCK;
89. uport->ignore_status_mask |= termios->c_iflag & IGNPAR;
90. uport->ignore_status_mask |= termios->c_iflag & IGNBRK;
91. uport->read_status_mask = (termios->c_cflag & CREAD);
92. msm_hs_write(uport, UARTDM_IMR_ADDR, 0);
93. /* Set Transmit software time out */
94. uart_update_timeout(uport, c_cflag, bps);
95. msm_hs_write(uport, UARTDM_CR_ADDR, RESET_RX);
96. msm_hs_write(uport, UARTDM_CR_ADDR, RESET_TX);
97. if (msm_uport->rx.flush == FLUSH_NONE) {
98. wake_lock(&msm_uport->rx.wake_lock);
99. msm_uport->rx.flush = FLUSH_IGNORE;
100. /*
101. * Before using dmov APIs make sure that
102. * previous writel are completed. Hence
103. * dsb requires here.
104. */
105. mb();
106. msm_uport->rx_discard_flush_issued = true;
107. /* do discard flush */
108. msm_dmov_flush(msm_uport->dma_rx_channel, 0);
109. spin_unlock_irqrestore(&uport->lock, flags);
110. pr_debug("%s(): wainting for flush completion.n",
111. __func__);
112. ret = wait_event_timeout(msm_uport->rx.wait,
113. msm_uport->rx_discard_flush_issued == false,
114. RX_FLUSH_COMPLETE_TIMEOUT);
115. if (!ret)
116. pr_err("%s(): Discard flush completion pending.n",
117. __func__);
118. spin_lock_irqsave(&uport->lock, flags);
119. }
120. msm_hs_write(uport, UARTDM_IMR_ADDR, msm_uport->imr_reg);
121. mb();
122. spin_unlock_irqrestore(&uport->lock, flags);
123. mutex_unlock(&msm_uport->clk_mutex);
124. }

3：串口通讯问题总结：

遇见过模块不能响应AP的问题：

1：硬件流控问题，若模块使用了硬件流控，配置rfr与cts，使得模块认为

AP准备好了，可以发送数据了。

2：AP端波特率没有与模块匹配上，要是怀疑AP波特率设置是否ok，可以将串口线连接TX，

设置termios 波特率来看输出是否ok，这种方法还可以测试验证AP端各个波特率是否OK，我使用的

minicon可以验证到460800。
