概述

在本章，我们仍采用分布调试的思想，先通过上一章认识到的MQTT协议使用ESP8266连接至IOT平台，再使用MCU通过AT串口指令控制ESP8266。

1. 准备工具

串口调试助手
ESP-01转接板（可选）
ESP8266AT指令集、ESP8266AT指令使用示例（ESP8266文档中心 | 安信可科技 (ai-thinker.com)）
快速上云工具（自制小工具，百度网盘：链接：https://pan.baidu.com/s/1rOJRhyrP0kcqkHrM50a_Iw 提取码：1ptt ）
网络调试助手（官方链接：NetAssist网络调试助手 V5.0.2-软件工具-野人家园 (cmsoft.cn)）

2. ESP8266透传

在第二章中介绍了ESP8266的初始化流程，现在我们的ESP8266已经连接到WIFI热点，接下来需要连接上一章开通的IOT平台服务器，并发送相应的MQTT协议数据。此部分可以参考【ESP8266AT指令使用示例 - 4.1 TCP Client 单连接透传】，建议先使用串口调试助手从PC机上发送相应AT指令和协议数据来调试ESP8266，第三节会介绍通过MCU控制。

AT+CIPSTART=“TCP”,"$IOT平台IP",$端口

首先通过CIPSTART连接服务器IP，使用TCP连接，最后为端口名，对于阿里云IOT，端口固定为1883
AT+CIPMODE=1

使能透传模式，透传即透明传输，也即在CIPSEND之后，ESP8266串口收到的所有数据将同步传输到刚刚连接到服务器。
AT+CIPSEND

开始透传，所有串口信息将发送至服务器。
+++

结束透传，此条指令不需要换行。
AT+CIPMODE=0

失能透传。
AT+CIPCLOSE

断开TCP连接，断开之后需重新发送CONNECT报文。

使用ESP8266建立上行链路的流程如下，发送的具体信息在上一章中有所介绍，我们在下一节通过MCU的控制代码来进一步理解。

在这里插入图片描述

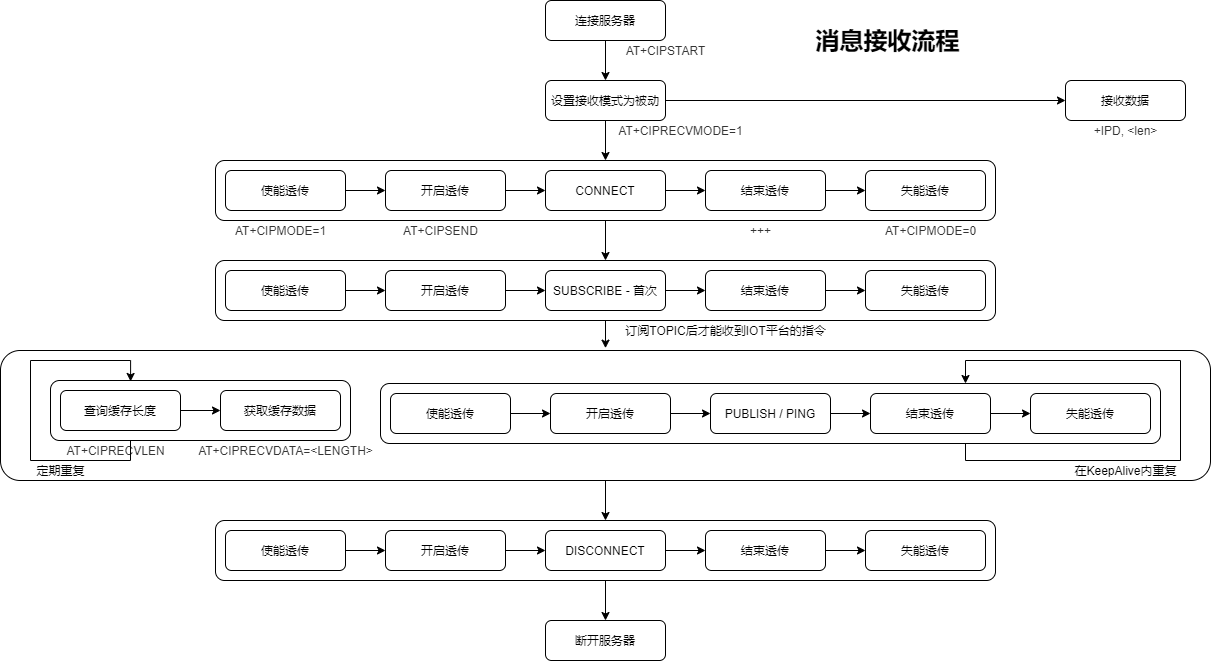

接下来我们再来看看消息的下行链路，通过上一章的网络调试助手可以看到，在连接IOT云平台后，响应消息和云平台指令将直接下达到ESP8266，但MCU需要处理信息，也不能及时响应串口信息，否则很可能会导致任务冲突，因此我们先让ESP8266保存云平台发过来的数据。

AT+CIPRECVMODE=1

被动模式，在收到云平台消息后，ESP8266会向串口发送本次收到的数据长度（注意不一定是缓存数据的总长度），而不是完整的数据，大大减小了MCU需要响应的串口信息。
AT+CIPRECVLEN

查询ESP8266缓存长度，可以此长度读取ESP8266缓存的数据。
AT+CIPRECVDATA=<LENGTH>

读取指定长度的缓存数据，<LENGTH>可以为刚刚通过RECVLEN查询到的数据长度。

在这里插入图片描述

3. MCU控制

按照上一节介绍的AT指令，控制MCU通过串口发送：

// Connect to IOT platform
void ESP8266_IOT(void)
{
    printf("AT+CIPSTART="TCP","$替换为ProductKey.iot-as-mqtt.cn-shanghai.aliyuncs.com",1883rn");
    delay_ms(1000);
    delay_ms(1000);
    delay_ms(1000);
    printf("AT+CIPRECVMODE=1rn");
    delay_ms(100);
    Esp8266_Send(Product_Connect, 116);  \ Product_Connect为MQTT CONNECT报文
}

// Pass-through MSGs to IOT platform
void Esp8266_Send(unsigned char *arr, unsigned int length)
{
    unsigned int i = 0;
    printf("AT+CIPMODE=1rn");
    delay_ms(500);
    printf("AT+CIPSENDrn");
    delay_ms(500);
    // 此段为STM32程序，功能是使用串口发送指定数量的数组字节
    while (i < length)
    {
        while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET)
            ;
        USART_SendData(USART1, arr[i++]);
    }
    delay_ms(40);
    printf("+++");
    delay_ms(1200);
    printf("AT+CIPMODE=0rn");
    delay_ms(500);
}

// Ping to IOT platform
void Esp8266_Ping(void)
{
    unsigned char Ping[2] = {0xC0, 0x00};
    Esp8266_Send(Ping, 2);
}

// Disconnect to IOT platform
void Esp8266_Disconnect(void)
{
    unsigned char Disconnect[2] = {0xE0, 0x00};
    Esp8266_Send(Disconnect, 2);
    printf("AT+CIPCLOSErn");
    delay_ms(100);
}
