概述

拉伸过滤

我们使用 UIImageView 时，经常设置 contentMode 控制拉伸方式，比如 scaleAspectFill，CALayer 对应的是 contentsGravity 设置 resizeAspectFill。

拉伸图片（除了 icon，我们很少使用尺寸完全符合视图大小的图片），如果了解计算机图形学或计算机视觉，肯定对最常用的三种图片放缩算法不陌生：最近取样，双线性，三线性。这里只简单说一下思路，其中最广泛使用的双线性（iOS 默认使用）的具体实现代码我在视觉一栏文章里有写，有兴趣的可以看一下。

假设原图 40*40，拉伸目标 80*120，也就是水平 2 倍，垂直 3 倍。目标中的点例如 (5, 8)，除以倍数，对应着原图的 (2.5, 2.67)。

最近取样：(2.5, 2.67) 实际取原图 (2, 3)，当然可以取 (3, 3)，这个区别不大，直接取出来作为新图的像素。
双线性：根据 (2.5, 2.67) 取出周围四个点 (2, 2)，(2, 3)，(3, 2)，(3, 3) 的像素，按照线性位置取各自的比例，加权：先算 x 或 y 方向，比如先算 0.5 倍的 p(2, 2) 加 0.5 倍的 p(3, 2)，得到 p1，0.5 倍的 p(2, 3) 加 0.5 倍的 p(3, 3) 得到 p2；然后 0.67 倍的 p2 加 0.33 倍的 p1，得到最终结果。
三线性：重点是三线性会产生 mipmap，呃，就是会预生成一系列不同大小的图片，双线性的结果在不同大小图片间再次线性插值，得到最终结果。

iOS 默认使用双线性，通过设置 CALayer 的 magnificationFilter、minificationFilter 属性可以分别指定放大缩小时使用的算法，枚举值分别是 kCAFilterNearest，kCAFilterLinear，kCAFilterTrilinear。设置不同的拉伸算法看起来有什么区别呢，或者说各自的应用场景是什么？

例一，大图：
在这里插入图片描述

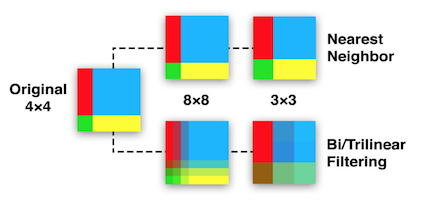

例二，小图：

对于大图，最近过滤速度非常快，但效果不好。双线性和三线性效果差不多，但是三线性存储了一系列不同大小的图片，多次缩放取值时，可以根据目标大小直接从系列里取接近的图片，空间换时间。

计算机里只有水平/垂直，但现实图片需要斜线，使用最近过滤可以直观地感受到斜线有锯齿感，因为只考虑单像素点，不考虑附近点的颜色。而这种特点在极少斜线的图中恰恰成为了优势：保留了像素之间的差异。线性过滤更像是保留形状。例二没有斜线的小图，使用最近过滤的优势很大，反而线性过滤考虑周围像素点导致了失真。

总的来说，最近过滤的应用场景比较小：少有斜线。

组透明

我们很熟悉 UIView 的 alpha，即透明度，对应 CALayer 的 opacity。在 iOS 6 及以前，图层施加透明度后，父图层的效果加上子图层的结果作为最终结果；后面为了性能优化，先不考虑透明度，父子图层叠加后，统一施加透明度。这种行为就是组透明（group opacity），后面用伪代码详细解释。

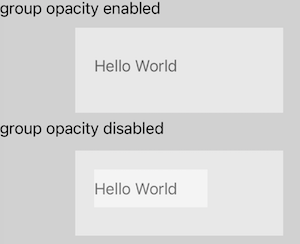

如下图，假设现在有一个白色视图 v，子视图 label 背景也是白色。设置 v 的 alpha 0.5，会显示上图的效果（现在默认开启组透明：默认是读取 Info.plist 文件中 UIViewGroupOpacity 的值，如果为空，iOS 6 以上则默认开启，否则默认关闭）；手动设置 v.layer.allowsGroupOpacity 为 false，出现下方的效果。
在这里插入图片描述
图层树的渲染顺序是前序遍历，即从根节点开始，先绘制自己，然后遍历自己的子图层，挨个绘制。绘制每个子图层也是这个顺序。组透明属性影响了 opacity 的施加时机，伪代码 v1（以下都是瞎写的）如下，后面详细解释：

func draw() -> BackStore {
	var backStore = BackStore()
	return draw(in: backStore)
}

func draw(in backStore: BackStore) -> BackStore {
	drawSelf(to: backStore)

	if allowsGroupOpacity {
		 for sublayer in sublayes { // 已经按照 zPosition 排序
			// 没有新生成 store
			var store = backStore.subStore(of sublayer)
			sublayer.draw(in: store)
		}
		applyOpacity(to: backStore)
	} else {
		applyOpacity(to: backStore)
		for sublayer in sublayes { // 已经按照 zPosition 排序
			var store = sublayer.draw()
			applyOpacity(to: store)
			backStore.apply(store)
		}
	}
	return backStore
}

经过 layout 引擎计算好视图位置之后，来到渲染引擎。window 图层作为根节点，图层树开始调用 draw()。BackStore 可以理解为像素点的二维数组，代表渲染内容。最开始的 BackStore 初始化的大小肯定是屏幕大小，然后在这块区域内绘制。

先绘制本身的内容，比如 contents 内的图片；
如果该图层允许组透明，开始遍历子图层，subStore 函数标记当前仓储中子图层位置对应的区域，子图层直接在这块区域里面绘制，不用额外申请仓储。里面肯定会考虑 masksToBounds 等行为，超出自己区域如果不裁剪，需要写到区域之外，处理方式很多就不展开了，例如 store 存一个当前标记区域就可以。所有子图层绘制完，对整个 store 施加 opacity。
如果不允许组透明，先对 store 施加 opacity，遍历子图层，每个子图层自己申请内存画自己，对于结果施加 opacity，然后让整体 store 整合子图层的 store。关于不裁剪、位置，子图层创建 store 时创建屏幕大小的 store，画在某个位置，记录…

前面例子中 allowsGroupOpacity 为 false 时，按照上面的逻辑，label 的显示内容应该是：父视图白色 0.5 + 根视图灰色 0.5，得到的颜色 (浅灰) 的 0.5 加上自己的白色 0.5，总体相当于白色 0.5 * 0.5 + 0.5 = 0.75，灰色 0.5 * 0.5 = 0.25 的混合色，父视图是 0.5/0.5 的混合色，出现了较差的效果。

opaque

字面意思不透明的，然而这个属性唯一的影响是，创建某个图层的 BackStore 时，是否含有 alpha 通道。如果自定义的视图保证是不透明的，而且充满了 bounds，就可以设置 opaque 为 true，当然其他情况下也可以设置，只是显示效果就无法预测了。

因此，前面伪代码 v1 中需要判断，如果图层 isOpaque，则不施加 opacity，提高了速度，BackStore 也减少了内存占用。至于画出来的内容是否真的不透明，无所谓了。

shouldRasterize 光栅化

开启光栅化后，应用透明度之前，图层及其子图层都会被整合成一张图片，然后施加透明度就和组透明的效果一样了。看起来和前面组透明的伪代码一样，但光栅化的主要的作用在于，光栅化的图片会被缓存到内存中，下次显示时如果缓存没有失效则不用再次生成，直接显示，在后面性能优化章节中会详述。开启 shouldRasterize 属性后，需要设置 rasterizationScale 属性匹配屏幕的 scale，和之前提过的 contentScale 相似。
