Linux中常见IO调度器

Noop调度器算法

Noop是Linux中最简单的调度器，这个调度器基本上没做什么特殊的事情，就是把邻近bio进行了合并处理。从IO的QoS角度来看，这个Noop调度器就是太简单了，但是从不同存储介质的特性来看，这个Noop还是有一定用武之地的。例如，对于磁盘介质而言，为了避免磁头抖动，可以通过调度器对写请求进行合并。对于SSD存储介质而言，这个问题不存在了，或者说不是那么简单的存在了。如果SSD内部能够很好的处理了写放大等问题，那么调度器这一块就不需要做什么特殊处理了，此时Noop就可以发挥作用了。

通过阅读Noop调度器的代码，我们可以了解到一个调度器是如何实现的，对外的接口是什么？所以，了解一个调度器的框架，从Noop开始是非常好的一个选择。

Noop调度器的实现非常简单，其主要完成了一个elevator request queue，这个request queue没有进行任何的分类处理，只是对输入的request进行简单的队列操作。但是，需要注意的是，虽然Noop没有做什么事情，但是elevator还是对bio进行了后向合并，从而最大限度的保证相邻的bio得到合并处理。Noop调度器实现了elevator的基本接口函数，并将这些函数注册到linux系统的elevator子系统中。

需要注册到elevator子系统中的基本接口函数声明如下：

static struct elevator_type elevator_noop = {
.ops = {
/* 合并两个request */
.elevator_merge_req_fn      = noop_merged_requests,
/* 调度一个合适的request进行发送处理 */
.elevator_dispatch_fn       = noop_dispatch,
/* 将request放入调度器的queue中 */
.elevator_add_req_fn        = noop_add_request,
/* 获取前一个request */
.elevator_former_req_fn     = noop_former_request,
/* 获取后一个request */
.elevator_latter_req_fn     = noop_latter_request,
.elevator_init_fn       = noop_init_queue,
.elevator_exit_fn       = noop_exit_queue,
},
.elevator_name = "noop",
.elevator_owner = THIS_MODULE,
};

由于Noop调度器没有对request进行任何的分类处理、调度，因此上述这些函数的实现都很简单。例如，当调度器需要发送request时，会调用noop_dispatch。该函数会直接从调度器所管理的request queue中获取一个request，然后调用elv_dispatch_sort函数将请求加入到设备所在的request queue中。Noop dispatch函数实现如下：

static int noop_dispatch(struct request_queue *q, int force)
{
struct noop_data *nd = q->elevator->elevator_data;
if (!list_empty(&nd->queue)) {
struct request *rq;
/* 从调度器的队列头中获取一个request */
rq = list_entry(nd->queue.next, struct request, queuelist);
list_del_init(&rq->queuelist);
/* 将获取的request放入到设备所属的request queue中 */
elv_dispatch_sort(q, rq);
return 1;
}
return 0;
}

当需要往noop调度器中放入request时，可以调用noop_add_request，该函数的实现及其简单，就是将request挂入调度器所维护的request queue中。Noop_add_request函数实现如下：

static void noop_add_request(struct request_queue *q, struct request *rq)
{
struct noop_data *nd = q->elevator->elevator_data;
/* 将request挂入noop调度器的request queue */
list_add_tail(&rq->queuelist, &nd->queue);
}

由此可见，noop调度器的实现是很简单的，仅仅实现了一个调度器的框架，用一条链表把所有输入的request管理起来。通过noop调度器的例子，我们可以了解到实现一个调度器所需要的基本结构：

/* 包含基本的头文件 */
#include <linux/blkdev.h>
#include <linux/elevator.h>
#include <linux/bio.h>
#include <linux/module.h>
#include <linux/slab.h>
#include <linux/init.h>
/* 定义调度器所需要的数据结构，一条管理request的队列是必须的 */
struct noop_data {
struct list_head queue;
};
/* 实现调度器的接口函数 */
static struct elevator_type elevator_noop = {
.ops = {
/* 调度器的功能函数 */
.elevator_merge_req_fn      = noop_merged_requests,
……
/* 初始化/注销调度器，通常在下面这些函数初始化调度器内部的一些数据结构，例如noop_data */
.elevator_init_fn       = noop_init_queue,
.elevator_exit_fn       = noop_exit_queue,
},
.elevator_name = "noop",
.elevator_owner = THIS_MODULE,
};
/* 注册调度器 */
static int __init noop_init(void)
{
elv_register(&elevator_noop);
return 0;
}
/* 销毁调度器 */
static void __exit noop_exit(void)
{
elv_unregister(&elevator_noop);
}
/* 模块加载时调用noop_init */
module_init(noop_init);
/* 模块退出时调用noop_exit */
module_exit(noop_exit);

Deadline调度器算法

Deadline这种调度器对读写request进行了分类管理，并且在调度处理的过程中读请求具有较高优先级。这主要是因为读请求往往是同步操作，对延迟时间比较敏感，而写操作往往是异步操作，可以尽可能的将相邻访问地址的请求进行合并，但是，合并的效率越高，延迟时间会越长。因此，为了区别对待读写请求类型，deadline采用两条链表对读写请求进行分类管理。但是，引入分类管理之后，在读优先的情况下，写请求如果长时间得到不到调度，会出现饿死的情况，因此，deadline算法考虑了写饿死的情况，从而保证在读优先调度的情况下，写请求不会被饿死。

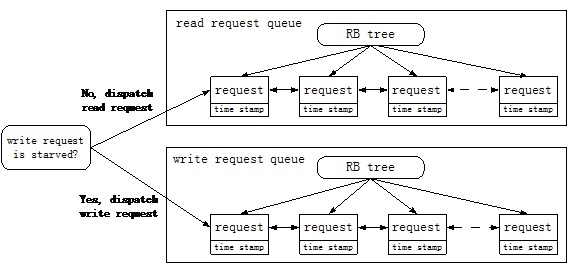

Deadline这种调度算法的基本思想可以采用下图进行描述：

读写请求被分成了两个队列，并且采用两种方式将这些request管理起来。一种是采用红黑树（RB tree）的方式将所有request组织起来，通过request的访问地址作为索引；另一种方式是采用队列的方式将request管理起来，所有的request采用先来后到的方式进行排序，即FIFO队列。每个request会被分配一个time stamp，这样就可以知道这个request是否已经长时间没有得到调度，需要优先处理。在请求调度的过程中，读队列是优先得到处理的，除非写队列长时间没有得到调度，存在饿死的状况。

在请求处理的过程中，deadline算法会优先处理那些访问地址临近的请求，这样可以最大程度的减少磁盘抖动的可能性。只有在有些request即将被饿死的时候，或者没有办法进行磁盘顺序化操作的时候，deadline才会放弃地址优先策略，转而处理那些即将被饿死的request。

总体来讲，deadline算法对request进行了优先权控制调度，主要表现在如下几个方面：

1）读写请求分离，读请求具有高优先调度权，除非写请求即将被饿死的时候，才会去调度处理写请求。这种处理可以保证读请求的延迟时间最小化。

2）对请求的顺序批量处理。对那些地址临近的顺序化请求，deadline给予了高优先级处理权。例如一个写请求得到调度后，其临近的request会在紧接着的调度过程中被处理掉。这种顺序批量处理的方法可以最大程度的减少磁盘抖动。

3）保证每个请求的延迟时间。每个请求都赋予了一个最大延迟时间，如果达到延迟时间的上限，那么这个请求就会被提前处理掉，此时，会破坏磁盘访问的顺序化特征，回影响性能，但是，保证了每个请求的最大延迟时间。

与deadline相关的请求调度发送函数是deadline_dispatch_requests，该函数的实现、分析如下：

static int deadline_dispatch_requests(struct request_queue *q, int force)
{
struct deadline_data *dd = q->elevator->elevator_data;
const int reads = !list_empty(&dd->fifo_list[READ]);
const int writes = !list_empty(&dd->fifo_list[WRITE]);
struct request *rq;
int data_dir;
/*
* batches are currently reads XOR writes
请求批量处理入口
*/
if (dd->next_rq[WRITE])
rq = dd->next_rq[WRITE];
else
rq = dd->next_rq[READ];
/* 如果批量请求处理存在，并且还没有达到批量请求处理的上限值，那么继续请求的批量处理 */
if (rq && dd->batching < dd->fifo_batch)
/* we have a next request are still entitled to batch */
goto dispatch_request;
/*
* at this point we are not running a batch. select the appropriate
* data direction (read / write)
*/
/* 优先处理读请求队列 */
if (reads) {
BUG_ON(RB_EMPTY_ROOT(&dd->sort_list[READ]));
/* 如果写请求队列存在饿死的现象，那么优先处理写请求队列 */
if (writes && (dd->starved++ >= dd->writes_starved))
goto dispatch_writes;
data_dir = READ;
goto dispatch_find_request;
}
/*
* there are either no reads or writes have been starved
*/
/* 没有读请求需要处理，或者写请求队列存在饿死现象 */
if (writes) {
dispatch_writes:
BUG_ON(RB_EMPTY_ROOT(&dd->sort_list[WRITE]));
dd->starved = 0;
data_dir = WRITE;
goto dispatch_find_request;
}
return 0;
dispatch_find_request:
/*
* we are not running a batch, find best request for selected data_dir
*/
if (deadline_check_fifo(dd, data_dir) || !dd->next_rq[data_dir]) {
/* 如果请求队列中存在即将饿死的request，或者不存在需要批量处理的请求，那么从FIFO队列头获取一个request */
/*
* A deadline has expired, the last request was in the other
* direction, or we have run out of higher-sectored requests.
* Start again from the request with the earliest expiry time.
*/
rq = rq_entry_fifo(dd->fifo_list[data_dir].next);
} else {
/* 继续批量处理，获取需要批量处理的下一个request */
/*
* The last req was the same dir and we have a next request in
* sort order. No expired requests so continue on from here.
*/
rq = dd->next_rq[data_dir];
}
dd->batching = 0;
dispatch_request:
/* 将request从调度器中移出，发送至设备 */
/*
* rq is the selected appropriate request.
*/
dd->batching++;
deadline_move_request(dd, rq);
return 1;
}
Deadline调度器需要处理的核心数据结构是deadline_data，该结构描述如下：
struct deadline_data {
/*
* run time data
*/
/*
* requests (deadline_rq s) are present on both sort_list and fifo_list
*/
/* 采用红黑树管理所有的request，请求地址作为索引值 */
struct rb_root sort_list[2];
/* 采用FIFO队列管理所有的request，所有请求按照时间先后次序排列 */
struct list_head fifo_list[2];
/*
* next in sort order. read, write or both are NULL
*/
/* 批量处理请求过程中，需要处理的下一个request */
struct request *next_rq[2];
/* 计数器：统计当前已经批量处理完成的request */
unsigned int batching;      /* number of sequential requests made */
sector_t last_sector;       /* head position */
/* 计数器：统计写队列是否即将饿死 */
unsigned int starved;       /* times reads have starved writes */
/*
* settings that change how the i/o scheduler behaves
*/
/* 配置信息：读写请求的超时时间值 */
int fifo_expire[2];
/* 配置信息：批量处理的request数量 */
int fifo_batch;
/* 配置信息：写饥饿值 */
int writes_starved;
int front_merges;
};

总体而言,Noop和Deadline算法实现是比较简单的.
