概述

1、表设计

1.1、列式存储

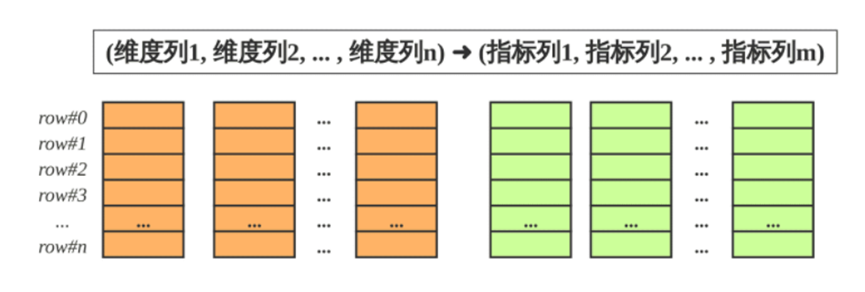

StarRocks的表和关系型数据相同, 由行和列构成. 每行数据对应用户一条记录, 每列数据有相同数据类型. 所有数据行的列数相同, 可以动态增删列. StarRocks中, 一张表的列可以分为维度列(也成为key列)和指标列(value列), 维度列用于分组和排序, 指标列可通过聚合函数SUM, COUNT, MIN, MAX, REPLACE, HLL_UNION, BITMAP_UNION等累加起来. 因此, StarRocks的表也可以认为是多维的key到多维指标的映射.

在StarRocks中, 表中数据按列存储, 物理上, 一列数据会经过分块编码压缩等操作, 然后持久化于非易失设备, 但在逻辑上, 一列数据可以看成由相同类型的元素构成的数组. 一行数据的所有列在各自的列数组中保持对齐, 即拥有相同的数组下标, 该下标称之为序号或者行号. 该序号是隐式, 不需要存储的, 表中的所有行按照维度列, 做多重排序, 排序后的位置就是该行的行号.

查询时, 如果指定了维度列的等值条件或者范围条件, 并且这些条件中维度列可构成表维度列的前缀, 则可以利用数据的有序性, 使用range-scan快速锁定目标行. 例如: 对于表table1: (event_day, siteid, citycode, username)➜(pv); 当查询条件为event_day > 2020-09-18 and siteid = 2, 则可以使用范围查找; 如果指定条件为citycode = 4 and username in ["Andy", "Boby", "Christian", "StarRocks"], 则无法使用范围查找.

1.2、稀疏索引

当进行范围查询时，StarRocks如何快速定位到起始目标行呢？答案是使用shortkey index. shortkey index为稀疏索引。

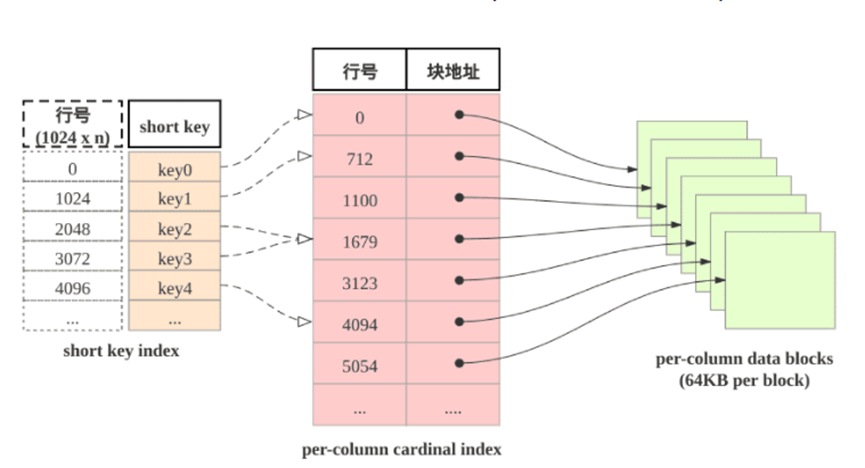

表中组织由三个部分组成：

shortkey index表: 表中数据每1024行, 构成一个逻辑block. 每个逻辑block在shortkey index表中存储一项索引, 内容为表的维度列的前缀, 并且不超过36字节. shortkey index为稀疏索引, 用数据行的维度列的前缀查找索引表, 可以确定该行数据所在逻辑块的起始行号。
Per-column data block: 表中每一列数据按64KB分块存储, 数据块作为一个单位单独编码压缩, 也作为IO单位, 整体写回设备或者读出。
Per-column cardinal index: 表中的每列数据有各自的行号索引表, 列的数据块和行号索引项一一对应, 索引项由数据块的起始行号和数据块的位置和长度信息构成, 用数据行的行号查找行号索引表, 可以获取包含该行号的数据块所在位置, 读取目标数据块后, 可以进一步查找数据

由此可见, 查找维度列的前缀的查找过程为: 先查找shortkey index, 获得逻辑块的起始行号, 查找维度列的行号索引, 获得目标列的数据块, 读取数据块, 然后解压解码, 从数据块中找到维度列前缀对应的数据项。

1.3、加速数据处理

预先聚合: StarRocks支持聚合模型, 维度列取值相同数据行可合并一行, 合并后数据行的维度列取值不变, 指标列的取值为这些数据行的聚合结果, 用户需要给指标列指定聚合函数. 通过预先聚合, 可以加速聚合操作.
分区分桶: 事实上StarRocks的表被划分成tablet, 每个tablet多副本冗余存储在BE上, BE和tablet的数量可以根据计算资源和数据规模而弹性伸缩. 查询时, 多台BE可并行地查找tablet快速获取数据. 此外, tablet的副本可复制和迁移, 增强了数据的可靠性, 避免了数据倾斜. 总之, 分区分桶保证了数据访问的高效性和稳定性.
RollUp表索引: shortkey index可加速数据查找, 然后shortkey index依赖维度列排列次序. 如果使用非前缀的维度列构造查找谓词, 则无法使用shortkey index. 用户可以为数据表创建若干RollUp表索引, RollUp表索引的数据组织和存储和数据表相同, 但RollUp表拥有自身的shortkey index. 用户创建RollUp表索引时, 可选择聚合的粒度, 列的数量, 维度列的次序; 使频繁使用的查询条件能够命中相应的RollUp表索引.
列级别的索引技术: Bloomfilter可快速判断数据块中不含所查找值, ZoneMap通过数据范围快速过滤待查找值, Bitmap索引可快速计算出枚举类型的列满足一定条件的行.

1.4、数据模型

目前StarRocks根据摄入数据和实际存储数据之间的映射关系，分为明细模型（Duplicate key）、聚合模型（Aggregate key）、更新模型（Unique key）和主键模型（Primary key），其中主键模型和更新模型很类型，但是主键模型速度会更快，要求也更高。默认使用明细模型。

四中模型分别对应不同业务场景。

1.4.1、明细模型

StarRocks建表默认采用明细模型，排序列使用稀疏索引，可以快速过滤数据。明细模型用于保存所有历史数据，并且用户可以考虑将过滤条件中频繁使用的维度列作为排序键，比如用户经常需要查看某一时间，可以将事件时间和事件类型作为排序键。

使用：

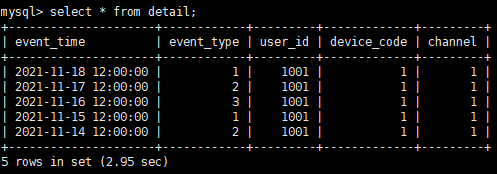

CREATE TABLE IF NOT EXISTS detail (
    event_time DATETIME NOT NULL COMMENT "datetime of event",
    event_type INT NOT NULL COMMENT "type of event",
    user_id INT COMMENT "id of user",
    device_code INT COMMENT "device of ",
    channel INT COMMENT "")
DUPLICATE KEY(event_time, event_type)  -- 指定排序列为事件时间和事件类型
DISTRIBUTED BY HASH(user_id) BUCKETS 8  -- 根据user_id分为8个桶

INSERT INTO detail VALUES('2021-11-18 12:00:00.00',1,1001,1,1);
INSERT INTO detail VALUES('2021-11-17 12:00:00.00',2,1001,1,1);
INSERT INTO detail VALUES('2021-11-16 12:00:00.00',3,1001,1,1);
INSERT INTO detail VALUES('2021-11-15 12:00:00.00',1,1001,1,1);
INSERT INTO detail VALUES('2021-11-14 12:00:00.00',2,1001,1,1);

1.4.2、聚合模型

在数据分析中，很多场景需要基于明细数据进行统计和汇总，这个时候就可以使用聚合模型了。比如：统计app访问流量、用户访问时长、用户访问次数、展示总量、消费统计等等场景。

适合聚合模型来分析的业务场景有以下特点：

业务方进行查询为汇总类查询，比如sum、count、max
不需要查看原始明细数据
老数据不会被频繁修改，只会追加和新增

使用：

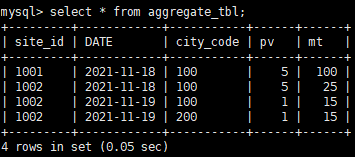

CREATE TABLE IF NOT EXISTS aggregate_tbl (
    site_id LARGEINT NOT NULL COMMENT "id of site",
    DATE DATE NOT NULL COMMENT "time of event",
    city_code VARCHAR(20) COMMENT "city_code of user",
    pv BIGINT SUM DEFAULT "0" COMMENT "total page views",
    mt BIGINT MAX
)
DISTRIBUTED BY HASH(site_id) BUCKETS 8;

INSERT INTO aggregate_tbl VALUES(1001,'2021-11-18 12:00:00.00',100,1,5);
INSERT INTO aggregate_tbl VALUES(1001,'2021-11-18 12:00:00.00',100,1,10);
INSERT INTO aggregate_tbl VALUES(1001,'2021-11-18 12:00:00.00',100,1,15);
INSERT INTO aggregate_tbl VALUES(1001,'2021-11-18 12:00:00.00',100,1,100);
INSERT INTO aggregate_tbl VALUES(1001,'2021-11-18 12:00:00.00',100,1,20);
INSERT INTO aggregate_tbl VALUES(1002,'2021-11-18 12:00:00.00',100,1,5);
INSERT INTO aggregate_tbl VALUES(1002,'2021-11-18 12:00:00.00',100,3,25);
INSERT INTO aggregate_tbl VALUES(1002,'2021-11-18 12:00:00.00',100,1,15);
INSERT INTO aggregate_tbl VALUES(1002,'2021-11-19 12:00:00.00',100,1,15);
INSERT INTO aggregate_tbl VALUES(1002,'2021-11-19 12:00:00.00',200,1,15);

1.4.3、更新模型

有些分析场景之下，数据需要进行更新比如拉链表，StarRocks则采用更新模型来满足这种需求,比如电商场景中，订单的状态经常会发生变化，每天的订单更新量可突破上亿。这种业务场景下，如果只靠明细模型下通过delete+insert的方式，是无法满足频繁更新需求的，因此，用户需要使用更新模型来满足分析需求。但是如果用户需要更加实时/频繁的更新操作，建议使用主键模型。

使用更新模型的场景特点：

已经写入的数据有大量的更新需求
需要进行实时数据分析

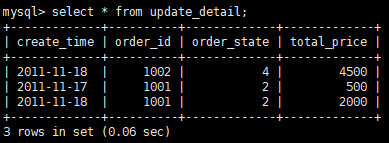

CREATE TABLE IF NOT EXISTS update_detail (
    create_time DATE NOT NULL COMMENT "create time of an order",
    order_id BIGINT NOT NULL COMMENT "id of an order",
    order_state INT COMMENT "state of an order",
    total_price BIGINT COMMENT "price of an order"
)
UNIQUE KEY(create_time, order_id) -- 指定唯一键
DISTRIBUTED BY HASH(order_id) BUCKETS 8

INSERT INTO update_detail VALUES('2011-11-18',1001,1,1000);
INSERT INTO update_detail VALUES('2011-11-18',1001,2,2000);
INSERT INTO update_detail VALUES('2011-11-17',1001,2,500);
INSERT INTO update_detail VALUES('2011-11-18',1002,3,3000);
INSERT INTO update_detail VALUES('2011-11-18',1002,4,4500);

1.4.4、主键模型

相比较更新模型，主键模型可以更好地支持实时/频繁更新的功能。虽然更新模型也可以实现实时对数据的更新，但是更新模型采用Merge on Read读时合并策略会大大限制查询功能，在主键模型更好地解决了行级的更新操作。配合Flink-connector-starrocks可以完成Mysql CDC实时同步的方案。

需要注意的是：由于存储引擎会为主键建立索引，导入数据时会把索引加载到内存中，所以主键模型对内存的要求更高，所以不适合主键模型的场景还是比较多的。

目前比较适合使用主键模型的场景有这两种：

数据冷热特征，比如最近几天的数据才需要修改，老的冷数据很少需要修改，比如订单数据，老的订单完成后就不在更新，并且分区是按天进行分区的，那么在导入数据时历史分区的数据的主键就不会被加载，也就不会占用内存了，内存中仅会加载近几天的索引。如果很久远的历史数据也会被修改，不建议使用主键模型。
大宽表（数百列数千列），主键只占整个数据的很小一部分，内存开销比较低。比如用户状态/画像表，虽然列非常多，但总的用户数量不大（千万-亿级别），主键索引内存占用相对可控。

原理：由于更新模型采用Merge策略，使得谓词无法下推和索引无法使用，严重影响查询性能。所以主键模型通过主键约束，保证同一个主键仅存一条数据的记录，这样就规避了Merge操作。

StarRocks收到对某记录的更新操作时，会通过主键索引找到该条数据的位置，并对其标记为删除，再插入一条数据，相当于把update改写为delete+insert。

CREATE TABLE users (
    user_id BIGINT NOT NULL,
    NAME STRING NOT NULL,
    email STRING NULL,
    address STRING NULL,
    age TINYINT NULL,
    sex TINYINT NULL
) PRIMARY KEY (user_id)
DISTRIBUTED BY HASH(user_id) BUCKETS 4

INSERT INTO users VALUES(1001,'张三','111@qq.com','AAA',17,'0');
INSERT INTO users VALUES(1001,'李四','222@qq.com','BBB',18,'1');
INSERT INTO users VALUES(1002,'aaa','222@qq.com','aaa',18,'0');
INSERT INTO users VALUES(1002,'bbb','222@qq.com','bbb',18,'1');

1.4.5、排序键

StarRocks中为加速查询，在内部组织并存储数据时，会把表中数据按照指定的列进行排序，这部分用于排序的列（可以是一个或多个列），可以称之为Sort Key。明细模型中Sort Key就是指定的用于排序的列（即 DUPLICATE KEY 指定的列），聚合模型中Sort Key列就是用于聚合的列（即 AGGREGATE KEY 指定的列），更新模型中Sort Key就是指定的满足唯一性约束的列（即 UNIQUE KEY 指定的列）。下面的建表语句中Sort Key都为 (site_id、city_code)。

CREATE TABLE site_access_duplicate(
site_id INT DEFAULT '10',
city_code SMALLINT,
user_name VARCHAR(32) DEFAULT '',
pv BIGINT DEFAULT '0')
DUPLICATE KEY(site_id, city_code)
DISTRIBUTED BY HASH(site_id) BUCKETS 10;

CREATE TABLE site_access_aggregate(
site_id INT DEFAULT '10',
city_code SMALLINT,
pv BIGINT SUM DEFAULT '0')
AGGREGATE KEY(site_id, city_code)
DISTRIBUTED BY HASH(site_id) BUCKETS 10;

CREATE TABLE site_access_unique(
site_id INT DEFAULT '10',
city_code SMALLINT,
user_name VARCHAR(32) DEFAULT '',
pv BIGINT DEFAULT '0')
UNIQUE KEY(site_id, city_code)
DISTRIBUTED BY HASH(site_id) BUCKETS 10;

三种表对应的sort key都为site_id,city_code。创建排序列需要注意以下两点：

排序列的定义必须出现在建表语句中其他列的定义之前。以图中的建表语句为例，三个表的排序列可以是site_id、city_code，或者site_id、city_code、user_name，但不能是city_code、user_name，或者site_id、city_code、pv。
排序列的顺序是由create table语句中的列顺序决定的。DUPLICATE/UNIQUE/AGGREGATE KEY中顺序必须和create table语句保持一致，否则会报错。

使用时注意事项：

用户查询时如果条件包含上述两列，则可以大幅地降低扫描数据行；如果查询只包含site_id一列，也能定位到只包含site_id的数据行；如果查询只包含city_code一列，那么需要扫描所有的数据行，排序的效果相当于大打折扣。（使用时和mysql索引规则一样，缺少最佳左前缀原则，索引会失效）。
使用排序键本质就是在进行二分查找，所以排序列指定的越多，那么消耗的内存也会越大，StarRocks为了避免这种情况发生也对排序键做了限制：
- shortkey的列只能是排序键的前缀;
- shortkey列数不超过3;
- 字节数不超过36字节;
- 不包含FLOAT/DOUBLE类型的列;
- VARCHAR类型列只能出现一次, 并且是末尾位置;
- 当shortkey index的末尾列为CHAR或者VARCHAR类型时, shortkey的长度会超过36字节;
- 当用户在建表语句中指定PROPERTIES {short_key = "integer"}时, 可突破上述限制;

1.4.6、物化视图

Materialized Views 表：简称 MVs，物化视图

使用场景：

在实际的业务场景中，通常存在两种场景并存的分析需求：对固定维度的聚合分析和对原始明细数据任意维度的分析。

例如，在销售场景中，每条订单数据包含这几个维度信息（item_id, sold_time, customer_id, price）。在这种场景下，有两种分析需求并存：

业务方需要获取某个商品在某天的销售额是多少，那么仅需要在维度（item_id, sold_time）维度上对 price 进行聚合即可。
分析某个人在某天对某个商品的购买明细数据。

在现有的 StarRocks 数据模型中，如果仅建立一个聚合模型的表，比如（item_id, sold_time, customer_id, sum(price)）。由于聚合损失了数据的部分信息，无法满足用户对明细数据的分析需求。如果仅建立一个 Duplicate 模型，虽可以满足任意维度的分析需求，但由于不支持 Rollup，分析性能不佳，无法快速完成分析。如果同时建立一个聚合模型和一个 Duplicate 模型，虽可以满足性能和任意维度分析，但两表之间本身无关联，需要业务方自行选择分析表。不灵活也不易用。

如何使用：

使用聚合函数（如sum和count）的查询，在已经包含聚合数据的表中可以更高效地执行。这种改进的效率对于查询大量数据尤其适用。表中的数据被物化在存储节点中，并且在增量更新中能和 Base 表保持一致。用户创建 MVs 表后，查询优化器支持选择一个最高效的 MVs 映射，并直接对 MVs 表进行查询而不是 Base 表。由于 MVs 表数据通常比 Base 表数据小很多，因此命中 MVs 表的查询速度会快很多。

1、基于文档上述明细模型表，创建测试物化视图

CREATE MATERIALIZED VIEW test_detail_view AS SELECT user_id,MAX(event_type),COUNT(device_code),SUM(channel) FROM detail GROUP BY user_id;

2、创建完视图后，用户并不感知创建成功，可以通过explain来分析是否命中视图。可以看到上面物化视图对event_type字段使用max函数，那么rollup命中的数据源为创建的物化视图。

explain select max(event_type) from detail;

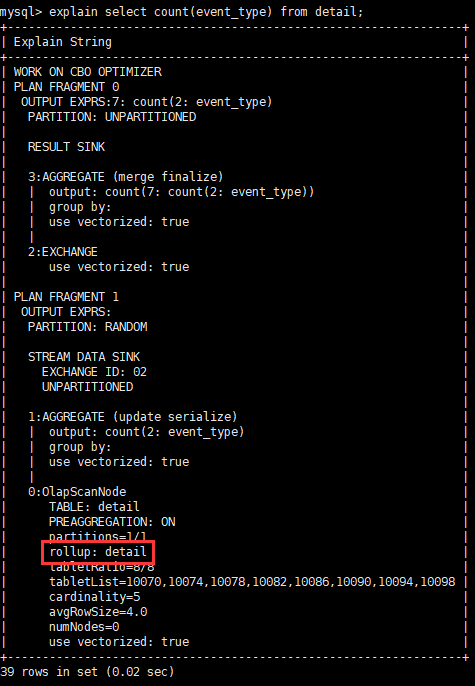

3、那么如果使用对event_type字段使用count函数，又可以看到rollup命中的是detail表。

4、那么建立物化视图，就可以帮助用户对于不同场景都起到加速查询的作用。目前物化视图支持的函数如下有：count、max、min、sum、percentile_approx、hill_union、bitmap_union。

5、当有创建多个物化视图，会自动选择最优的那个。没有匹配上，则会直接从原表查询数据。

1.4.7、Bitmap索引

StarRocks支持基于BitMap索引，对于Filter的查询有明显的加速效果。

1、原理：

Bitmap是元素为bit的，取值为0、1两种情形的, 可对某一位bit进行置位(set)和清零(clear)操作的数组。Bitmap的使用场景有：

用一个long型表示32位学生的性别，0表示女生，1表示男生。
用Bitmap表示一组数据中是否存在null值，0表示元素不为null，1表示为null。
一组数据的取值为(Q1, Q2, Q3, Q4)，表示季度，用Bitmap表示这组数据中取值为Q4的元素，1表示取值为Q4的元素, 0表示其他取值的元素。

2、什么是Bitmap索引：

Bitmap只能表示取值为两种情形的列数组, 当列的取值为多种取值情形枚举类型时, 例如季度(Q1, Q2, Q3, Q4), 系统平台(Linux, Windows, FreeBSD, MacOS), 则无法用一个Bitmap编码; 此时可以为每个取值各自建立一个Bitmap的来表示这组数据; 同时为实际枚举取值建立词典.

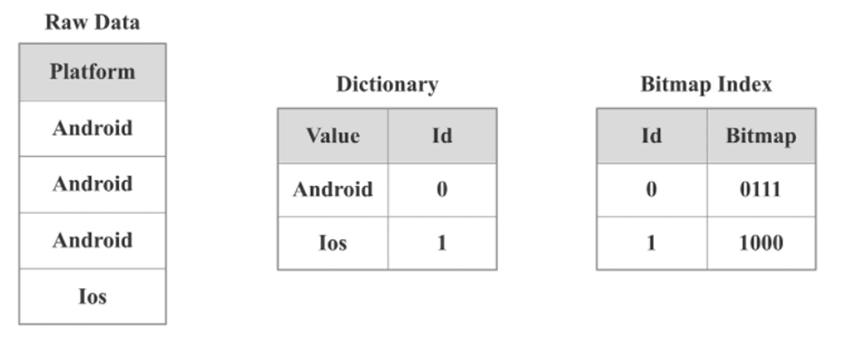

如上图所示，Platform列有4行数据，可能的取值有Android、Ios。StarRocks中会首先针对Platform列构建一个字典，将Android和Ios映射为int，然后就可以对Android和Ios分别构建Bitmap。具体来说，我们分别将Android、Ios 编码为0和1，因为Android出现在第1，2，3行，所以Bitmap是0111，因为Ios出现在第4行，所以Bitmap是1000。

假如有一个针对包含该Platform列的表的SQL查询，select xxx from table where Platform = iOS，StarRocks会首先查找字典，找出iOS对于的编码值是1，然后再去查找 Bitmap Index，知道1对应的Bitmap是1000，我们就知道只有第4行数据符合查询条件，StarRocks就会只读取第4行数据，不会读取所有数据。

3、适用场景：

使用Bitmap可以大大减少判断过滤时间，提高查询效率

当需要对表数据进行非前置列（排序键）进行过滤时，可以创建bitmap索引加速效率。
对表数据进行多列过滤，也可以考虑对多列分别创建bitmap索引加速效率

4、使用：

1、创建测试数据：

-- 创建测试表
CREATE TABLE IF NOT EXISTS user_dup (
    user_id INT,
    sex INT ,
    age INT
)DUPLICATE KEY(user_id)DISTRIBUTED BY HASH(user_id) BUCKETS 8;

-- 写入数据
INSERT INTO user_dup VALUES(1001,0,18);
INSERT INTO user_dup VALUES(1002,1,18);
INSERT INTO user_dup VALUES(1003,0,18);
INSERT INTO user_dup VALUES(1004,1,18);
INSERT INTO user_dup VALUES(1005,0,18);
INSERT INTO user_dup VALUES(1006,1,18);
INSERT INTO user_dup VALUES(1007,0,18);
INSERT INTO user_dup VALUES(1008,1,18);

-- 创建位图索引
CREATE INDEX user_sex_index ON user_dup(sex) USING bitmap;

-- 创建完后查看表中索引
SHOW INDEX FROM user_dup;

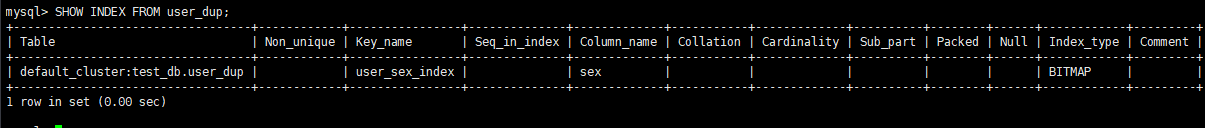

2、查看结果：

3、注意事项

对于明细模型，所有列都可以建Bitmap 索引；对于聚合模型，只有Key列可以建Bitmap 索引。
Bitmap索引, 应该在取值为枚举型, 取值大量重复, 较低基数, 并且用作等值条件查询或者可转化为等值条件查询的列上创建。
不支持对Float、Double、Decimal 类型的列建Bitmap 索引。
如果要查看某个查询是否命中了Bitmap索引，可以通过查询的Profile信息查看。

1.4.8、Bloom Filter索引

1、什么是Bloom Filter:

Bloom Filter（布隆过滤器）是用于判断某个元素是否在一个集合中的数据结构，优点是空间效率和时间效率都比较高，缺点是有一定的误判率。

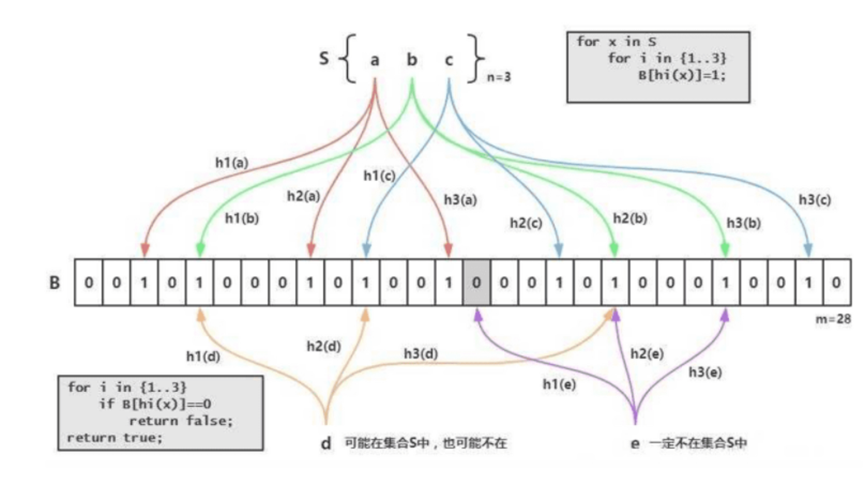

布隆过滤器是由一个Bit数组和n个哈希函数构成。Bit数组初始全部为0，当插入一个元素时，n个Hash函数对元素进行计算, 得到n个slot，然后将Bit数组中n个slot的Bit置1。

当我们要判断一个元素是否在集合中时，还是通过相同的n个Hash函数计算Hash值，如果所有Hash值在布隆过滤器里对应的Bit不全为1，则该元素不存在。当对应Bit全1时, 则元素的存在与否, 无法确定. 这是因为布隆过滤器的位数有限, 由该元素计算出的slot, 恰好全部和其他元素的slot冲突. 所以全1情形, 需要回源查找才能判断元素的存在性。

2、什么是Bloom Filter索引:

StarRocks的建表时, 可通过PROPERTIES{"bloom_filter_columns"="c1,c2,c3"}指定需要建BloomFilter索引的列，查询时, BloomFilter可快速判断某个列中是否存在某个值。如果Bloom Filter判定该列中不存在指定的值，就不需要读取数据文件；如果是全1情形，此时需要读取数据块确认目标值是否存在。另外，Bloom Filter索引无法确定具体是哪一行数据具有该指定的值。

3、使用

-- 创建一张测试表
CREATE TABLE test_bf(
id INT,
event_type INT,
email INT,
sex INT,
age INT
)DUPLICATE KEY(id) DISTRIBUTED BY HASH(id) BUCKETS 8
PROPERTIES("bloom_filter_columns"="event_type,sex");

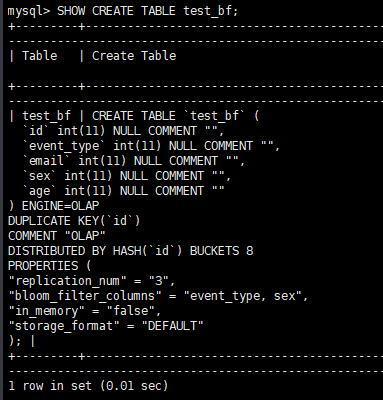

-- 查看Bloom Filter索引。使用show index查看不到Bloom Filter索引，得用show create table命令
SHOW CREATE TABLE test_bf;

-- 删除索引
alter table test_bf set("bloom_filter_columns"="");

4、注意事项

对于明细模型，所有列都可以建Bitmap 索引；对于聚合模型，只有Key列可以建Bitmap 索引。
Bitmap索引, 应该在取值为枚举型, 取值大量重复, 较低基数, 并且用作等值条件查询或者可转化为等值条件查询的列上创建。
不支持对Float、Double、Decimal 类型的列建Bitmap 索引。
如果要查看某个查询是否命中了Bitmap索引，可以通过查询的Profile信息查看。
