概述

原文网址：Spring Cloud Gateway--动态路由--方案/对比_IT利刃出鞘的博客-CSDN博客

简介

说明

本文介绍Spring Cloud Gateway动态路由的方案。

为什么需要动态路由

场景1：开发环境：提高调试效率

在开发软件（例如Idea）上打断点调试是最快的调试方法。如果是与前端联调，前端一般将请求地址设置为网关，这样会负载均衡到不同的机器上，不能指定到自己的电脑。

如果有了动态路由，那么可以指定某个url直接路由到自己电脑。

场景2：线上环境：可以快速将请求切到某个服务器

如果没有动态路由，代码上线时如果出了问题，需要回滚代码，重新部署，很慢。

如果有了动态路由，代码上线时，只更新部分实例，然后将流量切过去，如果有问题，立马切到其他未更新的实例即可。

1.静态路由

所谓静态路由，就是指API网关启动前，通过配置文件或者代码的方式，静态的配置好API之间的路由关系，此后不需要二次维护，大多数的内部API网关适用于这种方式。

方法1：配置文件

本质上是修改application.yml文件，相关修改方法，官网已经有详尽的描述了，如需帮助可参考官方文档。本文仅举例其中一种，一看便知。

spring:
  # 网关配置
  cloud:
    gateway:
      routes:
        - id: payment_routh #payment_route    #路由的ID，没有固定规则但要求唯一，建议配合服务名
          uri: http://localhost:8001          #匹配后提供服务的路由地址
          #uri: lb://cloud-payment-service    #匹配后提供服务的路由地址
          predicates:
            - Path=/payment/get/**            # 断言，路径相匹配的进行路由

        - id: payment_routh2 #payment_route   #路由的ID，没有固定规则但要求唯一，建议配合服务名
          uri: http://localhost:8001          #匹配后提供服务的路由地址
          #uri: lb://cloud-payment-service    #匹配后提供服务的路由地址
          predicates:
            - Path=/payment/lb/**             # 断言，路径相匹配的进行路由

方式2：用代码配置

// static imports from GatewayFilters and RoutePredicates
@Bean
public RouteLocator customRouteLocator(RouteLocatorBuilder builder,
                                       ThrottleGatewayFilterFactory throttle) {
    return builder.routes()
            .route(r -> r.host("**.abc.org").and().path("/image/png")
                .filters(f ->
                        f.addResponseHeader("X-TestHeader", "foobar"))
                .uri("http://httpbin.org:80")
            )
            .route(r -> r.path("/image/webp")
                .filters(f ->
                        f.addResponseHeader("X-AnotherHeader", "baz"))
                .uri("http://httpbin.org:80")
                .metadata("key", "value")
            )
            .route(r -> r.order(-1)
                .host("**.throttle.org").and().path("/get")
                .filters(f -> f.filter(throttle.apply(1,
                        1,
                        10,
                        TimeUnit.SECONDS)))
                .uri("http://httpbin.org:80")
                .metadata("key", "value")
            )
            .build();
}

2.原生动态路由

1. Spring Cloud DiscoveryClient

Spring Cloud原生支持服务自动发现并且注册到路由之中，通过在application.properties中设置spring.cloud.gateway.discovery.locator.enabled=true ，同时确保 DiscoveryClient 的实体 (Nacos，Netflix Eureka, Consul, 或 Zookeeper) 已经生效，即可完成服务的自动发现及注册。

2. Actuator API

创建路由

创建一个路由关系，需要使用 POST请求到/gateway/routes/{id_route_to_create} 。请求内容为JSON请求体，请求内容参考如下。

{
  "id": "first_route",
  "predicates": [{
    "name": "Path",
    "args": {"_genkey_0":"/first"}
  }],
  "filters": [],
  "uri": "https://www.uri-destination.org",
  "order": 0
}]

删除路由

使用 DELETE 请求到 /gateway/routes/{id_route_to_delete}即可完成删除路由。

3.自由扩展动态路由

上述自由度有限。

基于服务注册发现的Spring Cloud DiscoveryClient，需要全部服务在Spring Cloud家族体系下，一旦有外部路由关系，会将思维负载化。
Actuator API是一种外部API调用，虽然能够解决90%以上的问题，但是对于高度定制化的需求，频繁定制增删改查路由的API，难免会有bug，甚至修改时会造成服务的瞬时不可用。

基于上述问题，为何不尝试使用代码的方式解决问题？Spring Cloud Gateway的源码非常优秀，可以有多种方式让我们实现接口，完成一切我们想要的，于是想出了如下两种思路：

思路一：底层修改，扩展Spring Cloud Gateway底层路由加载机制
思路二：动态修改，请求进来时，以GlobalFilter的方式动态修改路由地址

方案1：底层修改

底层修改，就是通过一定机制，将Spring Cloud Gateway运行态时保存的路由关系，通过实现、继承加载自定义类的方式，对其进行动态路由修改，每当路由有变化时，再触发一次动态的修改。

因此，这种思路需要两种保障： 1. 监听机制 2. 实现自定义路由的核心类

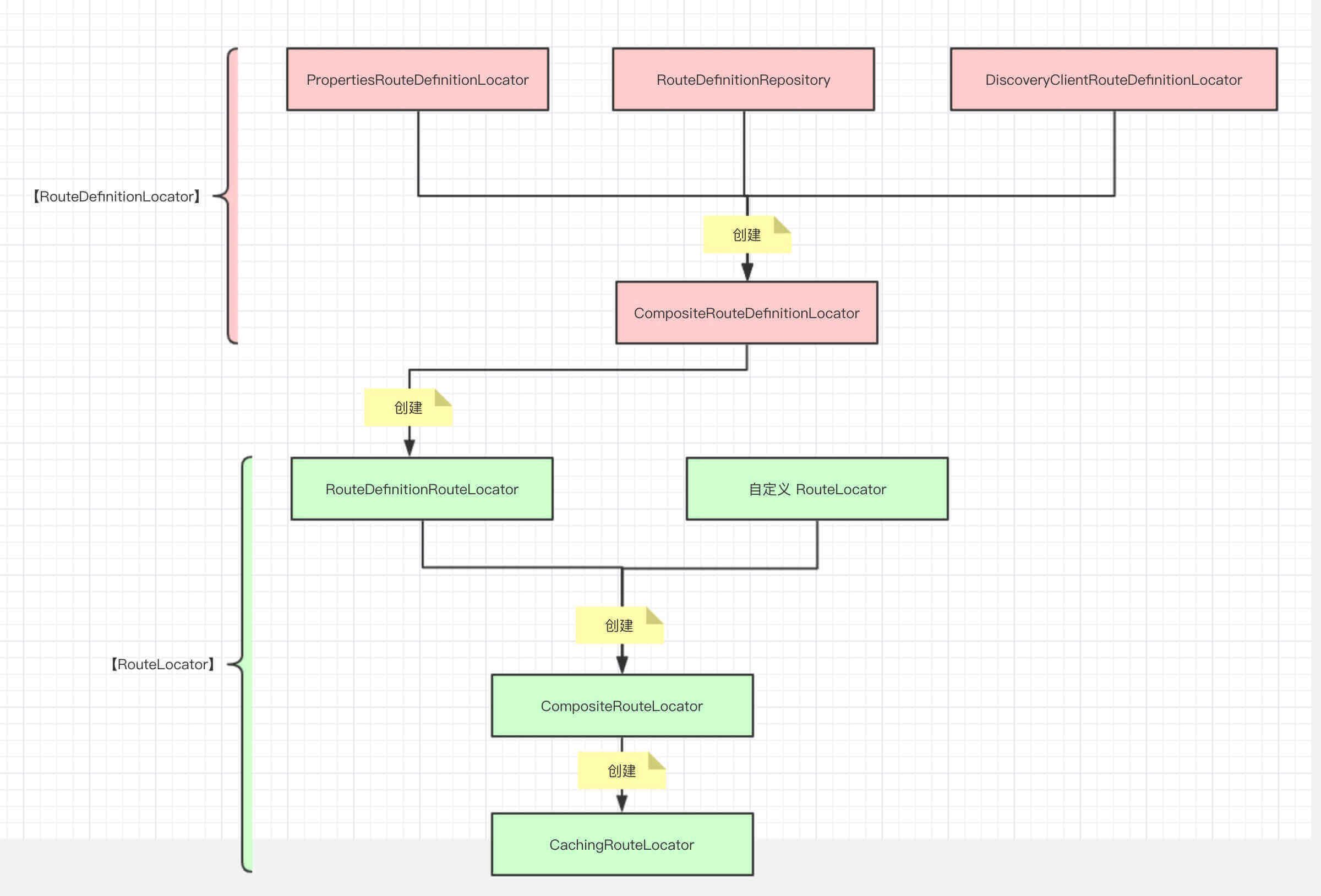

Spring Cloud Gateway 核心加载机制如图所示：

大体上来讲，我们有两种修改思路：

从 RouteDefinitonLocator阶段下手
从RouteLoacator阶段下手

法1：RouteLocator 全量更新

首先，实现ApplicationEventPublisherAware接口，实现路由的动态监听。

@Component
public class GatewayRoutesRefresher implements ApplicationEventPublisherAware {

    private ApplicationEventPublisher publisher;

    @Override
    public void setApplicationEventPublisher(ApplicationEventPublisher applicationEventPublisher) {
        this.publisher = applicationEventPublisher;
    }

    public void refreshRoutes() {
        publisher.publishEvent(new RefreshRoutesEvent(this));
    }
}

然后实现RouteLocator，一次性刷新全量的API信息，实现动态加载。

apiRepository是自定义的API Repository，可来源于Redis、数据库、Zookeeper等，保存着API的信息及PATH（getRequestPath）、目标地址（getRoutePath）。

@Component
public class RefreshRouteLocator implements RouteLocator {
    private static Logger log = LoggerFactory.getLogger(RefreshRouteLocator.class);

    private Flux<Route> route;
    private RouteLocatorBuilder builder;
    private RouteLocatorBuilder.Builder routesBuilder;

    /**
     * 自定义的API Repository，可来源于Redis、数据库、Zookeeper等，保存着API的信息及PATH、目标地址
     */
    @Autowired
    private APIRepository apiRepository;

    @Autowired
    GatewayRoutesRefresher gatewayRoutesRefresher;

    public RefreshRouteLocator(RouteLocatorBuilder builder) {
        this.builder = builder;
        clearRoutes();
    }

    public void clearRoutes() {
        routesBuilder = builder.routes();
    }

    /**
     * 配置完成后，调用本方法构建路由和刷新路由表
     */
    public void buildRoutes() {
      clearRoutes();
        if (routesBuilder != null) {
            apiRepository.getAll().parallelStream().forEach(service ->{
                String serviceId = service.getServiceId();
                APIInfo serviceDefinition = apiRepository.get(serviceId);
                if (serviceDefinition == null) {
                    log.error("无此服务配置信息：" + serviceId);
                }
                URI uri = UriComponentsBuilder.fromHttpUrl(serviceDefinition.getRoutePath()).build().toUri();
                routesBuilder.route(serviceId, r -> r.path(serviceDefinition.getRequestPath()).uri(uri));
            });
            this.route = routesBuilder.build().getRoutes();
        }
        gatewayRoutesRefresher.refreshRoutes();
    }

    @Override
    public Flux<Route> getRoutes() {
        return route;
    }
}

最后，在需要刷新时，可调用buildRoutes()，重新构建全量路由，完成！

    @Autowired
    private RefreshRouteLocator refreshableRoutesLocator;
    // ......

    public void 需要刷新路由时的方法() {
        refreshableRoutesLocator.buildRoutes();
    }

法2：RouteDefinitionRepository 全量更新

RouteDefinitionRepository方法与方法一类似，RouteDefinitionLocator 是路由定义定位器的顶级接口，它的主要作用就是读取路由的配置信息。

@Component
public class FileRouteDefinitionRepository implements RouteDefinitionRepository, ApplicationEventPublisherAware {
    private static final Logger LOGGER = LoggerFactory.getLogger(FileRouteDefinitionRepository.class);
    private ApplicationEventPublisher publisher;
    private List<RouteDefinition> routeDefinitionList = new ArrayList<>();

    @Value("${gateway.route.config.file}")
    private String file;

    @Override
    public void setApplicationEventPublisher(ApplicationEventPublisher publisher) {
        this.publisher = publisher;
    }

    @PostConstruct
    public void init() {
        load();
    }

    /**
     * 监听事件刷新配置
     */
    @EventListener
    public void listenEvent(RouteConfigRefreshEvent event) {
        load();
        this.publisher.publishEvent(new RefreshRoutesEvent(this));
    }

    /**
     * 加载
     */
    private void load() {
        try {
            String jsonStr = Files.lines(Paths.get(file)).collect(Collectors.joining());
            routeDefinitionList = JSON.parseArray(jsonStr, RouteDefinition.class);
            LOGGER.info("路由配置已加载,加载条数:{}", routeDefinitionList.size());
        } catch (Exception e) {
            LOGGER.error("从文件加载路由配置异常", e);
        }
    }

    @Override
    public Mono<Void> save(Mono<RouteDefinition> route) {
        return Mono.defer(() -> Mono.error(new NotFoundException("Unsupported operation")));
    }

    @Override
    public Mono<Void> delete(Mono<String> routeId) {
        return Mono.defer(() -> Mono.error(new NotFoundException("Unsupported operation")));
    }

    @Override
    public Flux<RouteDefinition> getRouteDefinitions() {
        return Flux.fromIterable(routeDefinitionList);
    }
}

法3：RouteDefinitionWriter 增量更新

上述的方式，都是通过构建全量API，更新API达到路由关系的全量更新，但似乎操作风险大了点，如果想一条一条的增量更新，除了Actuator API，还有没有其它方式呢？

public interface RouteDefinitionWriter {

    /**
     * 保存路由配置
     *
     * @param route 路由配置
     * @return Mono<Void>
     */
    Mono<Void> save(Mono<RouteDefinition> route);

    /**
     * 删除路由配置
     *
     * @param routeId 路由编号
     * @return Mono<Void>
     */
    Mono<Void> delete(Mono<String> routeId);
}

RouteDefinitionWriter 接口定义了保存save与删除delete两个路由方法。可以通过Autowired后调用这两个方法，调用修改路由关系，例子如下。

/**
 * redis 保存路由信息，优先级比配置文件高
 * @author Zou.LiPing
 */
@Component
@RequiredArgsConstructor
@Slf4j(topic = "RedisRouteDefinitionWriter")
public class RedisRouteDefinitionWriter implements RouteDefinitionRepository, ApplicationEventPublisherAware {

	private final RedisUtils redisUtils;
	private ApplicationEventPublisher publisher;

	@Override
	public Mono<Void> save(Mono<RouteDefinition> route) {
		return route.flatMap(r -> {
			RouteDefinitionVo vo = new RouteDefinitionVo();
			BeanUtils.copyProperties(r, vo);
			log.info("保存路由信息{}", vo);
			redisUtils.hPut(CacheConstants.ROUTE_KEY,r.getId(), JSON.toJSONString(vo));
			refreshRoutes();
			return Mono.empty();
		});
	}

	@Override
	public Mono<Void> delete(Mono<String> routeId) {
		routeId.subscribe(id -> {
			log.info("删除路由信息={}", id);
			redisUtils.hDelete(CacheConstants.ROUTE_KEY, id);
			refreshRoutes();
		});
		return Mono.empty();
	}

	private void refreshRoutes() {
		this.publisher.publishEvent(new RefreshRoutesEvent(this));
	}

	/**
	 * 动态路由入口
	 * @return Flux<RouteDefinition>
	 */
	@Override
	public Flux<RouteDefinition> getRouteDefinitions() {

		List<RouteDefinition> definitionList = new ArrayList<>();
		Map<Object, Object> objectMap = redisUtils.hGetAll(CacheConstants.ROUTE_KEY);
		if (Objects.nonNull(objectMap)) {
			for (Map.Entry<Object, Object> objectObjectEntry : objectMap.entrySet()) {
				RouteDefinition routeDefinition = JSON.parseObject(objectObjectEntry.getValue().toString(),RouteDefinition.class);
				definitionList.add(routeDefinition);
			}
		}
		log.info("redis 中路由定义条数： {}， definitionList={}", definitionList.size(), definitionList);
		return Flux.fromIterable(definitionList);
	}

	@Override
	public void setApplicationEventPublisher(ApplicationEventPublisher applicationEventPublisher) {
		this.publisher = applicationEventPublisher;
	}

}

方案2：动态修改

通过修改底层的方式，应该是比较优选的方案，但也有其弊端，就是灵活度不够。

如果相同的API，但需根据不同的业务逻辑，如租户ID等标识路由到不同的位置，那种方案似乎就无法解决了。

这个时候，我们可以自己实现一个GlobalFilter，来实现在请求进来后，动态的修改路由目标地址。

这种方式，可能损失一定的效率，但可以拥有更高的灵活度。

package com.knife.gateway.dynamic;

import lombok.extern.slf4j.Slf4j;
import org.springframework.cloud.gateway.filter.GatewayFilterChain;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.cloud.gateway.route.Route;
import org.springframework.cloud.gateway.support.ServerWebExchangeUtils;
import org.springframework.core.Ordered;
import org.springframework.core.annotation.Order;
import org.springframework.http.server.reactive.ServerHttpRequest;
import org.springframework.stereotype.Component;
import org.springframework.web.server.ServerWebExchange;
import org.springframework.web.util.UriComponents;
import org.springframework.web.util.UriComponentsBuilder;
import reactor.core.publisher.Mono;

import java.net.URI;
import java.util.Map;
import java.util.Objects;


/**
 * 动态路由
 */
@Slf4j
@Component
public class Router4jFilter implements GlobalFilter, Ordered {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        ServerHttpRequest originalRequest = exchange.getRequest();

        // 可获得所有请求参数
        // Map<String, String> cachedRequestBody = exchange
        // .getAttribute(ServerWebExchangeUtils.CACHED_REQUEST_BODY_ATTR);

        //获取域名+端口后的path
        String rawPath = originalRequest.getURI().getRawPath();

        // todo 从redis中取出所有url，然后用rawPath去匹配

        String host = "localhost";
        int port = 9012;

        URI originUri = exchange.getAttribute(ServerWebExchangeUtils.GATEWAY_REQUEST_URL_ATTR);

        URI newUri = UriComponentsBuilder.fromUri(originUri)
                .host(host)
                .port(port)
                .build()
                .toUri();

        //重新封装request对象
        ServerHttpRequest newRequest = originalRequest.mutate().uri(newUri).build();

        // NettyRoutingFilter 最终从GATEWAY_REQUEST_URL_ATTR 取出uri对象进行http请求
        // 所以这里要将新的对象覆盖进去
        exchange.getAttributes().put(ServerWebExchangeUtils.GATEWAY_REQUEST_URL_ATTR, newUri);

        return chain.filter(exchange.mutate().request(newRequest).build());

        // 也可以加回调方法
        // return chain.filter(exchange.mutate().request(newRequest).build())
        //         .then(Mono.fromRunnable(() -> {
        //             //请求完成回调方法 可以在此完成计算请求耗时等操作
        //         }));
    }

    /**
     * 这里不能用@Order，必须实现Ordered接口
     * 值必须大于10150。原因：Gateway有自己的过滤器，两个比较重要的如下：
     *      RouteToRequestUrlFilter：将根据Route将网关请求转为真实的请求。order = 10000
     *      ReactiveLoadBalancerClientFilter：负载均衡。order = 10150
     */
    @Override
    public int getOrder() {
        return 15000;
    }
}

动态路由方案对比

方法	优点	缺点
Spring Cloud DiscoveryClient	完全兼容DiscoveryClient，零编码，配置文件一句话	场景局限、自由度低
Actuator API	OpenAPI、Spring Cloud Gateway内部源码改变影响程度较小，不需要关注内部细节	没有修改、有操作风险、加载全量需外部请求大量次数API
底层更新 - 全量（RouteDefinitonLocator、RouteLoacator）	只需考虑整体API路由关系、实现思路简单	全量修改万一存在BUG影响整体、效率浪费
底层更新 - 增量（RouteDefinitionWriter）	效率较优	适用于单独修改新增的频繁的场景，有重复新增、删除的风险
动态更新（GlobalFilter）	自由度超高	效率稍低、没有在底层或路由关系中修改、Acuator API无法查看实际路由关系、摒弃了Spring Cloud Gateway的优秀特性

其他网址

Spring Cloud Gateway 多种思路实现动态路由 - 简书

最后

以上就是斯文泥猴桃为你收集整理的Spring Cloud Gateway--动态路由--方案/对比简介为什么需要动态路由1.静态路由2.原生动态路由3.自由扩展动态路由动态路由方案对比其他网址的全部内容，希望文章能够帮你解决Spring Cloud Gateway--动态路由--方案/对比简介为什么需要动态路由1.静态路由2.原生动态路由3.自由扩展动态路由动态路由方案对比其他网址所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：SpringCloud
浏览次数：51 次浏览
发布日期：2024-01-04 09:55:22
本文链接：https://www.kaopuke.com/article/k-p-k_13_u_23_ocf4_14__7_ky.html

Spring Cloud Gateway--动态路由--方案/对比简介为什么需要动态路由1.静态路由2.原生动态路由3.自由扩展动态路由动态路由方案对比其他网址

概述

简介

为什么需要动态路由

1.静态路由

2.原生动态路由

3.自由扩展动态路由

方案1：底层修改

法1：RouteLocator 全量更新

法2：RouteDefinitionRepository 全量更新

法3：RouteDefinitionWriter 增量更新

方案2：动态修改

动态路由方案对比

其他网址

最后

评论列表共有 0 条评论

发表评论取消回复

Spring Cloud Gateway--动态路由--方案/对比简介为什么需要动态路由1.静态路由2.原生动态路由3.自由扩展动态路由动态路由方案对比其他网址

概述

简介

为什么需要动态路由

1.静态路由

2.原生动态路由

3.自由扩展动态路由

方案1：底层修改

法1：RouteLocator 全量更新

法2：RouteDefinitionRepository 全量更新

法3：RouteDefinitionWriter 增量更新

方案2：动态修改

动态路由方案对比

其他网址

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

发表评论取消回复
