python图像主色调（主颜色）提取，在hsv空间k均值迭代实现

124 阅读 0 评论 82 点赞

我是靠谱客的博主阳光柜子，这篇文章主要介绍python图像主色调（主颜色）提取，在hsv空间k均值迭代实现，现在分享给大家，希望可以做个参考。

完整项目代码在：https://github.com/liuhuang31/simple_mainColor

本人新手一枚，所编写的代码基本尽量没调用库类，所以感觉代码会很臃肿，连三级代码都称不上哈，这个主色调也是看了一天python后，现学现用的。可以微博关注@劉煌煌爱喝冬瓜茶一起交流学习！

python写的（python2.7 和python3.+）都可以使用，需要安装 PIL matplotlib numpy等环境。

一、识别主色调步骤

非常具有参考价值的论文《一种新的MPEG-7主颜色提取算法》，我前面做的步骤基本是参考这篇文章的。

1、获取图像RGB

2、RGB转化成HSV空间值

3、HSV空间下k均值迭代（初始点是根据图像的像素范围来random选择初始点的数值）

4、显示图片（把聚类的hsv值转化为RGB显示出来）

具体详细的步骤看下上面的论文哈

二、代码实现

1、hsvTRGB.py 参考：http://outofmemory.cn/code-snippet/1002/Python-RGB-HSV-color-together-switch

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
import math
def Hsv2Rgb(H, S, V):
H /= 60.0
# sector 0 to 5
i = math.floor(H)
f = H - i
# factorial part of h
p = V * (1 - S)
q = V * (1 - S * f)
t = V * (1 - S * (1 - f))
if i == 0:
R = V
G = t
B = p
elif i == 1:
R = q
G = V
B = p
elif i == 2:
R = p
G = V
B = t
elif i == 3:
R = p
G = q
B = V
elif i == 4:
R = t
G = p
B = V
else:
R = V
G = p
B = q
return R*255, G*255, B*255

2、rgb2hsv.py

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
def rgb2hsv(r, g, b):
r, g, b = r/255.0, g/255.0, b/255.0
mx = max(r, g, b)
mn = min(r, g, b)
df = mx-mn
if mx == mn:
h = 0
elif mx == r and g >= b:
h = 60 * ((g - b) / df) + 0
elif mx == r and g < b:
h = 60 * ((g-b)/df) + 360
elif mx == g:
h = 60 * ((b-r)/df) + 120
elif mx == b:
h = 60 * ((r-g)/df) + 240
if mx == 0:
s = 0
else:
s = df/mx
v = mx
return h, s, v
def rgb2hsv2(R, G, B):
mx = max(R, G, B)
mn = min(R, G, B)
if R == mx:
H = (G-B) / (mx-mn)
elif G == mx:
H = 2 + (B-R) / (mx-mn)
elif B == mx:
H = 4 + (R-G) / (mx-mn)
H = H * 60
if H < 0:
H = H + 360
V = mx
S = (mx - mn) / mx
return H, S, V

3、PrimaryColor.py

复制代码

# coding=utf-8
from PIL import Image
import rgb2hsv
import random as ran
import hsvTRGB
from pylab import *
# 加载图片，返回数据
def loadImage(path):
im = Image.open(path)
# Can be many different formats.
pix = im.load()
# 获得图像的像素
width = im.size[0]
# 获得图像的宽度
height = im.size[1]
# 获得图像的高度
data = width, height, pix, im
# 把这些width，height，pix，im这些值赋给data，后面KMeans方法里要用到这些值
return data
# hsv空间两点间欧氏距离，选出距离最小的类
def distEclud(hsv, centroids, k):
h, s, v = hsv
# 获取当前像素的h，s，v值
min = -1
# 用作判断centroids[i]是否为第一个中心点
# 逐个计算当前hsv与各个类中心点的欧式距离，选出距离最小的类
for i in range(k):
h1, s1, v1 = centroids[i]
minc = math.sqrt(
math.pow(math.fabs(h - h1), 2) + math.pow(math.fabs(s - s1), 2) + math.pow(math.fabs(v - v1), 2))
# minc = math.sqrt(math.pow(s*math.cos(h) - s1*math.cos(h1), 2) + math.pow(s*math.sin(h) - s1*math.sin(h1), 2) +
#
+ math.pow(v - v1, 2))/math.sqrt(5)
# 欧氏距离计算公式
# 用j表示当前hsv值属于第j个centroids
if (min == -1):
min = minc
j = 0
continue
if (minc < min):
min = minc
j = i
return j
# 随机生成初始的质心（ng的课说的初始方式是随机选K个点），选择图像中最小的值加上随机值来生成
def getCent(dataSet, k):
centroids = zeros((k, 3))
# 种子，k表示生成几个初始中心点，3表示hsv三个分量
width, height, n = dataSet.shape
# 获得数据的长宽
# 循环获得dataSet所有数据里面最小和最大的h，s，v值
for i in range(width):
for j in range(height):
h, s, v = dataSet[i][j]
if i == 0 and j == 0:
maxh, maxs, maxv = minh, mins, minv = h, s, v
elif h > maxh:
maxh = h
elif s > maxs:
maxs = s
elif v > maxv:
maxv = v
elif h < minh:
minh = h
elif s < mins:
mins = s
elif v < minv:
minv = v
rangeh = maxh - minh
# 最大和最小h值之差
ranges = maxs - mins
rangev = maxv - minv
# 生成k个初始点，hsv各个分量的最小值加上range的随机值
for i in range(k):
centroids[i] = minh + rangeh * ran.random(), mins + ranges * ran.random(), +
minv + rangev * ran.random()
return centroids
# 前一个centroids与当前centroids的根号平方差
def getDist(preC, centroids):
k, n = preC.shape
# k表示centroids的k个中心点（类中心点），n表示例如centroid[0]当中的三个hsv分量
sum = 0.0
# 总距离
for i in range(k):
h, s, v = preC[i]
h1, s1, v1 = centroids[i]
distance = math.pow(math.fabs(h - h1), 2) + math.pow(math.fabs(s - s1), 2) + math.pow(math.fabs(v - v1), 2)
sum += distance
return math.sqrt(sum)
# 中心点k均值迭代
def KMeans(k, data):
width, height, pix, im = data
# 获得要处理图像的各个数据
dataSet = [[0 for col in range(height)] for row in range(width)]
# 图像数据转化为hsv后的数据及其数据格式
for x in range(width):
for y in range(height):
r, g, b = pix[x, y]
# 获取图像rgb值
hsv = h, s, v = rgb2hsv.rgb2hsv(r, g, b)
# 把rgb值转化为hsv值
dataSet[x][y] = hsv
dataSet = np.array(dataSet)
# 把dataSet数据转化为numpy的数组数据，以便待会获得初始点时，更好处理数据
centroids = getCent(dataSet, k)
# 获得k个初始中心点
# 循环迭代直到前一个centroids与当前centroids的根号距离满足一定条件
while 1:
count = [0 for i in range(k)]
# count用来统计各个中心类中的数据的个数
myList = [[] for i in range(width * height)]
# mylist用来存放各个中心类中的数据
preC = centroids
# preC保存前一个centroids的数据
# 判断各个像素属于哪个中心类，然后把hsv值放到所属类
for x in range(width):
for y in range(height):
r, g, b = pix[x, y]
hsv = h, s, v = rgb2hsv.rgb2hsv(r, g, b)
i = distEclud(hsv, centroids, k)
# 计算欧氏距离，获得该像素，也就是hsv所属中心类
myList[i].append((h, s, v))
# 把hsv值加到所属中心类
count[i] += 1
# 相应所属类的个数增加
# 一次所有点类别划分后，重新计算中心点
for i in range(k):
size = len(myList[i])
# 各个类中的个数
sumh = sums = sumv = 0.0
if (size == 0):
continue
else:
for j in range(size):
h, s, v = myList[i][j]
sumh += h
sums += s
sumv += v
centroids[i] = sumh / size, sums / size, sumv / size
# 取该类hsv分量的平均值
print (centroids[0:k])
norm = getDist(preC, centroids)
# 获得前一个centroids与当前centroids的根号距离
if norm < 0.1:
# 距离小于0.1，则跳出循环
break
return count, centroids
# 返回count：各个中心点数据的个数；centroids：最终迭代后的中心点
def show(im, count, centroids, k, imgpath):
# 显示第一个子图：各个中心类的个数
mpl.rcParams['font.family'] = "SimHei"
# 指定默认字体，才能显示中文字体
ax1 = plt.subplot(221)
# 把figure分成2X2的4个子图，ax1为第一个子图
index = np.arange(k)
bar_width = 0.35
opacity = 0.4
plt.bar(index + bar_width / 2, count, bar_width, alpha=opacity, color='g', label='Num')
plt.xlabel('Centroids')
# 设置横坐标
plt.ylabel('Sum_Number')
# 设置纵坐标
plt.title(u'points num of centroids')
# 设置标题
plt.xticks(index + bar_width, ('A', 'B', 'C', 'D', 'E', 'F', 'G', 'H', 'I'))
# 设置横坐标各个类
plt.legend()
# 设置
plt.tight_layout()
ax2 = plt.subplot(222)
img = Image.open(imgpath)
x = k
# x坐标
通过对txt里的行数进行整数分解
# 冒泡算法从大到小排序
for i in range(k):
max = count[i]
m = i
for j in range(i, k):
if count[j] > max:
max = count[j]
m = j
if i != m:
midcount = count[i]
count[i] = count[m]
count[m] = midcount
mid = centroids[i]
centroids[i] = centroids[m]
centroids[m] = mid
img = Image.new('RGBA', img.size, (255, 255, 255))
print("n============ the image size ===============")
print (img.size)
if x > 8:
# 取前8个中心类个数最大的颜色
x = 8
count_remove = 0
# 用语统计，剔除中心类中，类聚集的数据数小于5%的
sum_count = float(sum(count))
# sum_count为总的数据数个数，也就是各个类聚集的总个数
# 剔除中心类中，类聚集的数据数小于5%的
for i in range(x):
if count[x - i - 1] / sum_count < 0.05:
count_remove += 1
x = x - count_remove
if x == 0:
x = 1
# 确保有一个主颜色
print("n============ the points number of centroids ===============")
print (count)
# 图片显示的x y轴
y = img.size[1]
# y坐标
x*y = 行数
w = int(img.size[0] / x)
# 显示前8个中心类个数最大的颜色
for i in range(0, x):
for j in range(i * w, (i + 1) * w):
for k in range(0, y):
rgb = centroids[i]
img.putpixel((j, k), (int(rgb[0]), int(rgb[1]), int(rgb[2])))
# rgb转化为像素
plt.xlabel(u'color')
plt.title(u'main color sort')
plt.yticks()
plt.imshow(img)
plt.tight_layout()
# 显示原图，也就是要处理的图像
plt.subplot(212)
plt.title(u'origin image')
plt.imshow(im)
# 显示整个figure
plt.show()
def main():
imgpath = '/Users/liuhuang31/Desktop/test2.jpg'
data = loadImage(imgpath)
# Can be many different formats.选择这种方式导入图片
k = 20
# 设置k均值初始点个数
# 通过KMeans方法后返回的centroids，是k均值迭代后最终的中心点, count是这k个中心（类）的所包含的个数
count, centroids = KMeans(k, data)
print("n================== the centroids RGB =================")
for i in range(k):
# 因为有k个中心点
h, s, v = centroids[i]
r, g, b = hsvTRGB.Hsv2Rgb(h, s, v)
centroids[i] = r, g, b
print (i, r, g, b)
im = data[3]
# im = Image.open(path)，就是得到图像对象
show(im, count, centroids, k, imgpath)
# 显示图像
if __name__ == '__main__':
main()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
# coding=utf-8
from PIL import Image
import rgb2hsv
import random as ran
import hsvTRGB
from pylab import *
# 加载图片，返回数据
def loadImage(path):
im = Image.open(path)
# Can be many different formats.
pix = im.load()
# 获得图像的像素
width = im.size[0]
# 获得图像的宽度
height = im.size[1]
# 获得图像的高度
data = width, height, pix, im
# 把这些width，height，pix，im这些值赋给data，后面KMeans方法里要用到这些值
return data
# hsv空间两点间欧氏距离，选出距离最小的类
def distEclud(hsv, centroids, k):
h, s, v = hsv
# 获取当前像素的h，s，v值
min = -1
# 用作判断centroids[i]是否为第一个中心点
# 逐个计算当前hsv与各个类中心点的欧式距离，选出距离最小的类
for i in range(k):
h1, s1, v1 = centroids[i]
minc = math.sqrt(
math.pow(math.fabs(h - h1), 2) + math.pow(math.fabs(s - s1), 2) + math.pow(math.fabs(v - v1), 2))
# minc = math.sqrt(math.pow(s*math.cos(h) - s1*math.cos(h1), 2) + math.pow(s*math.sin(h) - s1*math.sin(h1), 2) +
#
+ math.pow(v - v1, 2))/math.sqrt(5)
# 欧氏距离计算公式
# 用j表示当前hsv值属于第j个centroids
if (min == -1):
min = minc
j = 0
continue
if (minc < min):
min = minc
j = i
return j
# 随机生成初始的质心（ng的课说的初始方式是随机选K个点），选择图像中最小的值加上随机值来生成
def getCent(dataSet, k):
centroids = zeros((k, 3))
# 种子，k表示生成几个初始中心点，3表示hsv三个分量
width, height, n = dataSet.shape
# 获得数据的长宽
# 循环获得dataSet所有数据里面最小和最大的h，s，v值
for i in range(width):
for j in range(height):
h, s, v = dataSet[i][j]
if i == 0 and j == 0:
maxh, maxs, maxv = minh, mins, minv = h, s, v
elif h > maxh:
maxh = h
elif s > maxs:
maxs = s
elif v > maxv:
maxv = v
elif h < minh:
minh = h
elif s < mins:
mins = s
elif v < minv:
minv = v
rangeh = maxh - minh
# 最大和最小h值之差
ranges = maxs - mins
rangev = maxv - minv
# 生成k个初始点，hsv各个分量的最小值加上range的随机值
for i in range(k):
centroids[i] = minh + rangeh * ran.random(), mins + ranges * ran.random(), +
minv + rangev * ran.random()
return centroids
# 前一个centroids与当前centroids的根号平方差
def getDist(preC, centroids):
k, n = preC.shape
# k表示centroids的k个中心点（类中心点），n表示例如centroid[0]当中的三个hsv分量
sum = 0.0
# 总距离
for i in range(k):
h, s, v = preC[i]
h1, s1, v1 = centroids[i]
distance = math.pow(math.fabs(h - h1), 2) + math.pow(math.fabs(s - s1), 2) + math.pow(math.fabs(v - v1), 2)
sum += distance
return math.sqrt(sum)
# 中心点k均值迭代
def KMeans(k, data):
width, height, pix, im = data
# 获得要处理图像的各个数据
dataSet = [[0 for col in range(height)] for row in range(width)]
# 图像数据转化为hsv后的数据及其数据格式
for x in range(width):
for y in range(height):
r, g, b = pix[x, y]
# 获取图像rgb值
hsv = h, s, v = rgb2hsv.rgb2hsv(r, g, b)
# 把rgb值转化为hsv值
dataSet[x][y] = hsv
dataSet = np.array(dataSet)
# 把dataSet数据转化为numpy的数组数据，以便待会获得初始点时，更好处理数据
centroids = getCent(dataSet, k)
# 获得k个初始中心点
# 循环迭代直到前一个centroids与当前centroids的根号距离满足一定条件
while 1:
count = [0 for i in range(k)]
# count用来统计各个中心类中的数据的个数
myList = [[] for i in range(width * height)]
# mylist用来存放各个中心类中的数据
preC = centroids
# preC保存前一个centroids的数据
# 判断各个像素属于哪个中心类，然后把hsv值放到所属类
for x in range(width):
for y in range(height):
r, g, b = pix[x, y]
hsv = h, s, v = rgb2hsv.rgb2hsv(r, g, b)
i = distEclud(hsv, centroids, k)
# 计算欧氏距离，获得该像素，也就是hsv所属中心类
myList[i].append((h, s, v))
# 把hsv值加到所属中心类
count[i] += 1
# 相应所属类的个数增加
# 一次所有点类别划分后，重新计算中心点
for i in range(k):
size = len(myList[i])
# 各个类中的个数
sumh = sums = sumv = 0.0
if (size == 0):
continue
else:
for j in range(size):
h, s, v = myList[i][j]
sumh += h
sums += s
sumv += v
centroids[i] = sumh / size, sums / size, sumv / size
# 取该类hsv分量的平均值
print (centroids[0:k])
norm = getDist(preC, centroids)
# 获得前一个centroids与当前centroids的根号距离
if norm < 0.1:
# 距离小于0.1，则跳出循环
break
return count, centroids
# 返回count：各个中心点数据的个数；centroids：最终迭代后的中心点

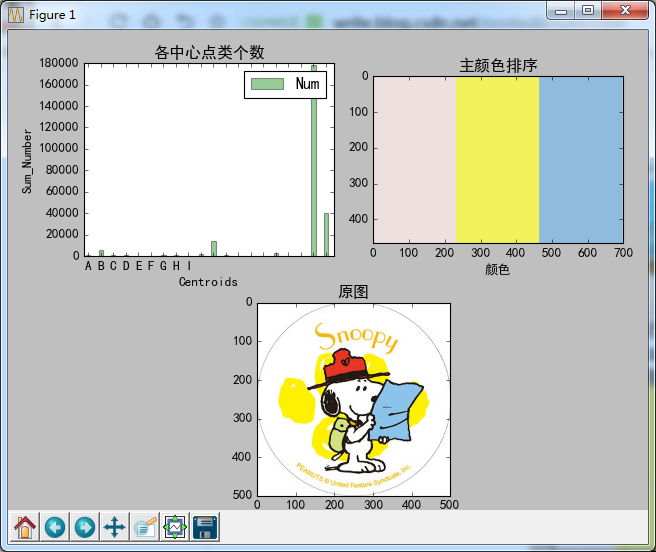

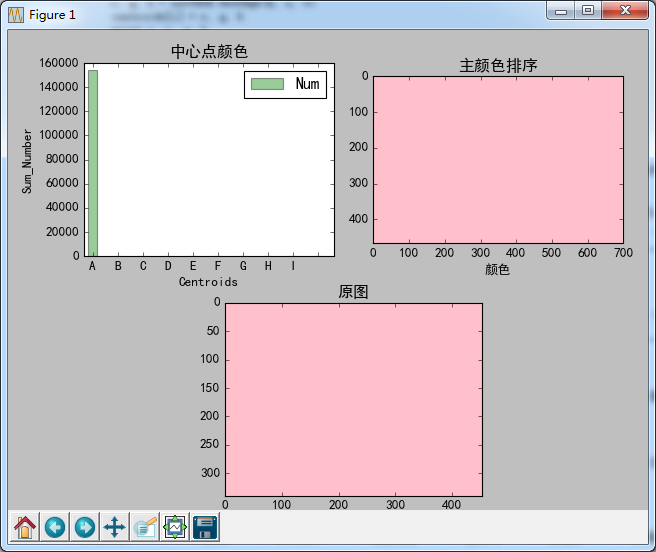

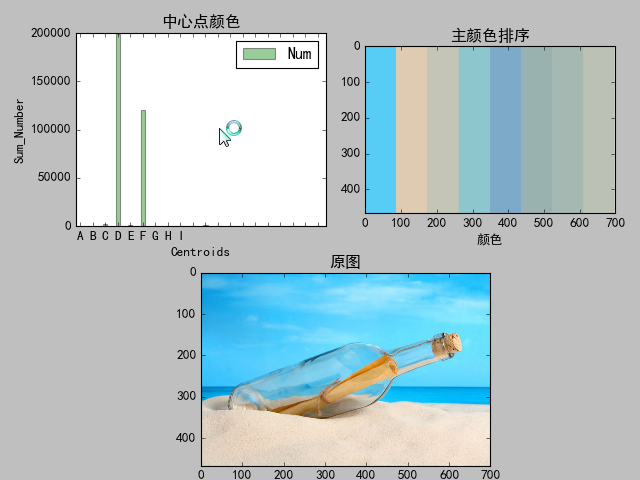

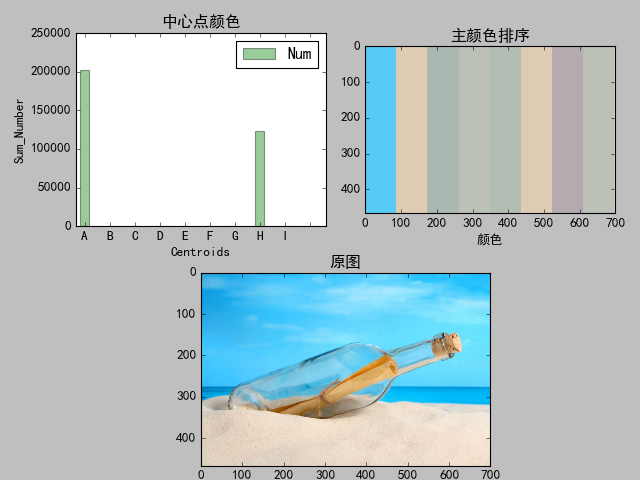

def show(im, count, centroids, k, imgpath):
# 显示第一个子图：各个中心类的个数
mpl.rcParams['font.family'] = "SimHei"
# 指定默认字体，才能显示中文字体
ax1 = plt.subplot(221)
# 把figure分成2X2的4个子图，ax1为第一个子图
index = np.arange(k)
bar_width = 0.35
opacity = 0.4
plt.bar(index + bar_width / 2, count, bar_width, alpha=opacity, color='g', label='Num')
plt.xlabel('Centroids')
# 设置横坐标
plt.ylabel('Sum_Number')
# 设置纵坐标
plt.title(u'points num of centroids')
# 设置标题
plt.xticks(index + bar_width, ('A', 'B', 'C', 'D', 'E', 'F', 'G', 'H', 'I'))
# 设置横坐标各个类
plt.legend()
# 设置
plt.tight_layout()
ax2 = plt.subplot(222)
img = Image.open(imgpath)
x = k
# x坐标
通过对txt里的行数进行整数分解
# 冒泡算法从大到小排序
for i in range(k):
max = count[i]
m = i
for j in range(i, k):
if count[j] > max:
max = count[j]
m = j
if i != m:
midcount = count[i]
count[i] = count[m]
count[m] = midcount
mid = centroids[i]
centroids[i] = centroids[m]
centroids[m] = mid
img = Image.new('RGBA', img.size, (255, 255, 255))
print("n============ the image size ===============")
print (img.size)
if x > 8:
# 取前8个中心类个数最大的颜色
x = 8
count_remove = 0
# 用语统计，剔除中心类中，类聚集的数据数小于5%的
sum_count = float(sum(count))
# sum_count为总的数据数个数，也就是各个类聚集的总个数
# 剔除中心类中，类聚集的数据数小于5%的
for i in range(x):
if count[x - i - 1] / sum_count < 0.05:
count_remove += 1
x = x - count_remove
if x == 0:
x = 1
# 确保有一个主颜色
print("n============ the points number of centroids ===============")
print (count)
# 图片显示的x y轴
y = img.size[1]
# y坐标
x*y = 行数
w = int(img.size[0] / x)
# 显示前8个中心类个数最大的颜色
for i in range(0, x):
for j in range(i * w, (i + 1) * w):
for k in range(0, y):
rgb = centroids[i]
img.putpixel((j, k), (int(rgb[0]), int(rgb[1]), int(rgb[2])))
# rgb转化为像素
plt.xlabel(u'color')
plt.title(u'main color sort')
plt.yticks()
plt.imshow(img)
plt.tight_layout()
# 显示原图，也就是要处理的图像
plt.subplot(212)
plt.title(u'origin image')
plt.imshow(im)
# 显示整个figure
plt.show()
def main():
imgpath = '/Users/liuhuang31/Desktop/test2.jpg'
data = loadImage(imgpath)
# Can be many different formats.选择这种方式导入图片
k = 20
# 设置k均值初始点个数
# 通过KMeans方法后返回的centroids，是k均值迭代后最终的中心点, count是这k个中心（类）的所包含的个数
count, centroids = KMeans(k, data)
print("n================== the centroids RGB =================")
for i in range(k):
# 因为有k个中心点
h, s, v = centroids[i]
r, g, b = hsvTRGB.Hsv2Rgb(h, s, v)
centroids[i] = r, g, b
print (i, r, g, b)
im = data[3]
# im = Image.open(path)，就是得到图像对象
show(im, count, centroids, k, imgpath)
# 显示图像
if __name__ == '__main__':
main()
