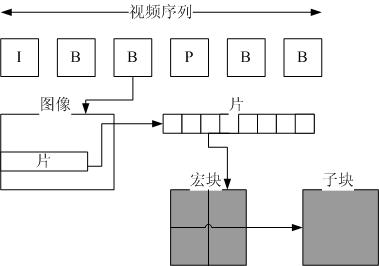

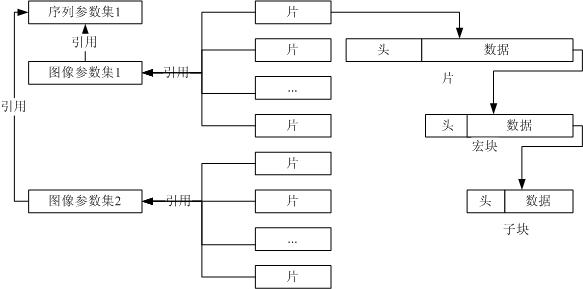

H.264学习笔记之一（层次结构，NAL，SPS）

编号

语法

说明

1

ae（e）

CABAC

2

b（8）

读进连续的8个Bit

3

ce（v）

CAVLC

4

f（n）

读进连续的n个Bit

5

i（n）/i（v）

读进连续的若干Bit，并把它们解释为有符号整数

6

me（v）

映射指数Golomb熵编码

7

se（v）

有符号指数Golomb熵编码

8

te（v）

截断指数Golomb熵编码

9

u（n）/u（v）

读进连续的若干Bit，并把它们解释为无符号整数

10

ue（v）

无符号指数Golomb熵编码

nal_unit_type

NAL类型

C

0

未使用

1

不分区、非IDR的片

2,3,4

2

片分区A

2

3

片分区B

3

4

版分区C

4

5

IDR图像中的片

2,3

6

补充增强信息单元（SEI）

5

7

序列参数集

0

8

图像参数集

1

9

分界符

6

10

序列结束

7

11

码流结束

8

12

填充

9

13..23

保留

24..31

不保留

句法

C

Desc

nal_nuit(NumBytesInNALunit){/* NumBytesInNALunit为统计出来的数据长度 */

    forbidden_zero_bit /* 等于0 */

All

f(1)

    nal_ref_idc/* 当前NAL的优先级，取值范围0-3 */

All

u(2)

    nal_unit_type /* NAL类型，见表2描述 */

All

u(5)

    NumBytesInRBSP=0

    for(i=1;i<NumBytesInNALunit;i++){

        if(i+2<NumBytesInNALunit && next_bits(24)==0x000003{

        /* 0x000003伪起始码，需要删除0x03这个字节 */

        rbsp_byte[NumBytesInRBSP++]

All

b(8)

        rbsp_byte[NumBytesInRBSP++]

All

b(8)

        i+=2/* 取出前两个0x00后，跳过0x03 */

        emulation_prevention_three_byte/* equal to 0x03 */

All

f(8)

    }else{

        rbsp_byte[NumBytesInRBSP++] /* 继续读取后面的字节 */

All

b(8)

    }

}

句法

C

Desc

seq_parameter_set_rbsp(){

    profile_idc/* 指明所用的Profile */

0

u(8)

    constraint_set0_flag

0

u(1)

    constraint_set1_flag

0

u(1)

    constraint_set1_flag

0

u(1)

    reserved_zero_5bits /* equal to 0 */

0

u(5)

    level_idc /* 指明所用的Level */

0

u(8)

    seq_parameter_set_id /* 指明本序列参数集的id号，0-31，被图像集引用，编码需要产生新的序列集时，使用新的id，而不是改变原来参数集的内容 */

0

ue(v)

    log2_max_frame_num_minus4/* 为读取元素frame_num服务，frame_num标识图像的解码顺序，frame_num的解码函数是ue(v)，其中v=log2_max_frame_num_minus4+4，该元素同时指明frame_num的最大值MaxFrameNum=2( log2_max_frame_num_minus4+4)*/

0

ue(v)

    pic_order_cnt_type /* 指明poc的编码方法，poc标识图像的播放顺序，poc可以由frame_num计算，也可以显示传送。poc共三种计算方式 */

0

ue(v)

    if(pic_order_cnt_type==0)

        log2_max_pic_order_cnt_lsb_minus4 /* 指明变量MaxPicOrderCntLsb的值， MaxPicOrderCntLsb＝2(log2_max_pic_order_cnt_lsb_minus4+4) */

0

ue(v)

    else if(pic_order_cnt_type==1){

        delta_pic_order_always_zero_flag /* 等于1时，元素delta_pic_order_cnt[0]和delta_pic_order_cnt[1]不在片头中出现，并且它们的默认值是0，等于0时，上述两元素出现的片头中 */

0

u(1)

        offset_for_non_ref_pic /* 用来计算非参考帧或场的poc，[-2³¹,2³¹-1] */

0

se(v)

        offset_for_top_to_bottom_field/* 计算帧的底场的poc */

0

se(v)

        num_ref_frames_inpic_order_cnt_cycle /* 用来解码poc,[0.255] */

0

ue(v)

        for(i=0;i<num_ref_frames_inpic_order_cnt_cycle;i++)

            offset_for_ref_frame[i]/* 用来解码poc，对于循环中的每个元素指定一个偏移 */

0

se(v)

    }

    num_ref_frames /* 参考帧队列可达到的最大长度，[0,16] */

0

ue(v)

    gaps_in_frame_num_value_allowed_flag /* 为1，允许slice header中的frame_num不连续 */

0

u(1)

    pic_width_inmbs_minus1 /* 本元素加1，指明以宏块为单位的图像宽度 PicWidthInMbs=pic_width_in_mbs_minus1+1 */

0

ue(v)

    pic_height_in_map_units_minus1 /* 本元素加1，指明以宏块为单位的图像高宽度 PicHeightInMapUnitsMbs=pic_height_in_map_units_minus1+1 */

0

ue(v)

    frame_mbs_only_flag /* 等于0表示本序列中所有图像均为帧编码；等于1，表示可能是帧，也可能场或帧场自适应，具体编码方式由其它元素决定。结合前一元素：FrameHeightInMbs=(2-frame_mbs_only_flag)*PicHeightInMapUnits */

0

ue(v)

    if(frame_mbs_only_flag)

      mb_adaptiv_frame_field_flag /* 指明本序列是否是帧场自适应模式：

frame_mbs_only_flag=1，全部是帧

frame_mbs_only_flag=0， mb_adaptiv_frame_field_flag=0，帧场共存

frame_mbs_only_flag=0， mb_adaptiv_frame_field_flag=1，帧场自适应和场共存*/

0

u(1)

    direct_8x8_inference_flag /* 用于指明B片的直接和skip模式下的运动矢量的计算方式 */

0

u(1)

    frame_cropping_flag /* 解码器是否要将图像裁剪后输出，如果是，后面为裁剪的左右上下的宽度 */

0

u(1)

    if(frame_cropping_flag){

        frame_crop_left_offset

0

ue(1)

        frame_crop_right_offset

0

ue(1)

        frame_crop_top_offset

0

ue(1)

        frame_crop_bottom_offset

0

ue(1)

    }

    vui_parameters_present_flag /* 指明vui子结构是否出现在码流中，vui子结构在附录中指明，用于表征视频格式的信息 */

0

u(1)

    if(vui_parameters_present_flag)

        vui_parameters()

0

    rbsp_trailing_bits()

0

}
