本篇希望对flink的架构有一个概念上的认识，角色之间是如何交互的。

一. 整体架构模型

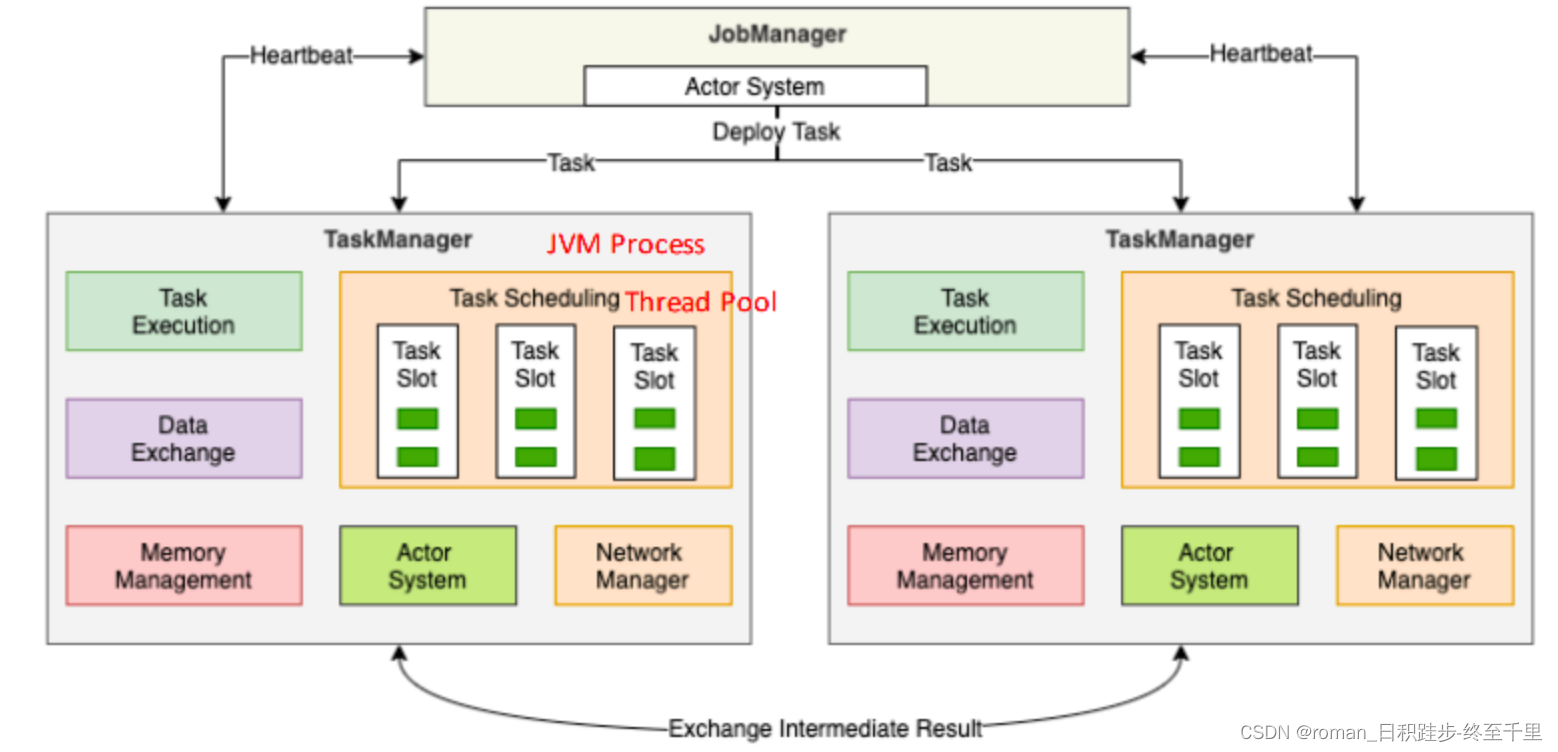

flink运行时有两种类型的进程组成：一个JobManager和若干个TaskManager，也是典型的主从架构。
高可用（HA）设置中可能有多个 JobManager，其中一个始终是 leader，其他的则是 standby。

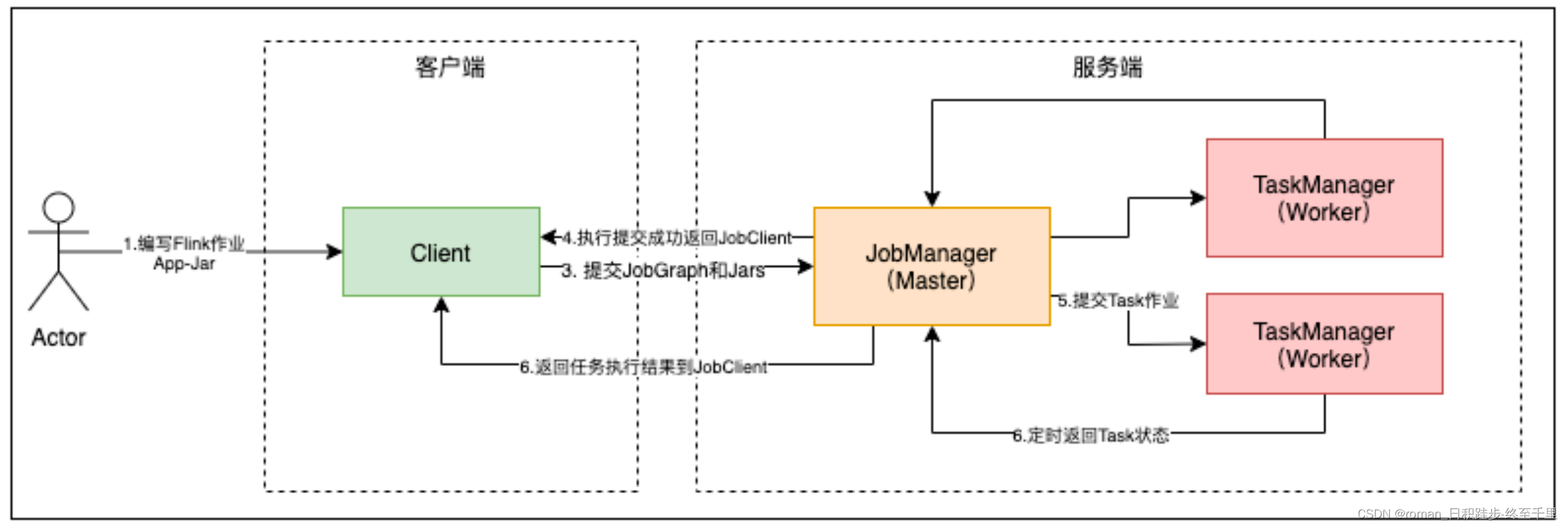

一个job被提交到集群的过程

客户将flink jar提交到client端，client将job解析为JobGraph实例，然后将jar和JobGraph一起通过RPC提交到jobmanager，提交成功后Jobmanager返回JobClient给client，用于job的通讯，可以用来获取job的状态。jobmanager将job拆分成不同的task并提交到TaskManagr开始作业的运行。

二. 架构成员

1. Jobmanager

jobmanager进程有三个组件组成

Jobmanager的作用：

• 将jobGraph转换成Execution Graph：jobGraph只是描述了逻辑图，Execution Graph会将Graph拆分成不同的执行单元（task），提交到taskmanager不同的slot上。
• 网络通讯：jobmanager、client、taskmanager之间通过Akka（rpc通讯）实现通讯。其中Akka的核心组件Actor System实现了远端通讯。
• job的接收与分发
• TaskManager的注册：当taskmanager启动时，它会通过akka向jobmanager进行注册，将自己的信息交给Jobmanager让它维护。而且和taskmanager之间进行heartbeat操作。

2. TaskManager

3.Client

client用于生成执行环境，进入用户的main方法生成jobGraph对象，然后提交任务，将jobGraph和作业所依赖的包提交到jobmanager的dispacher。



三. 什么是JobGraph

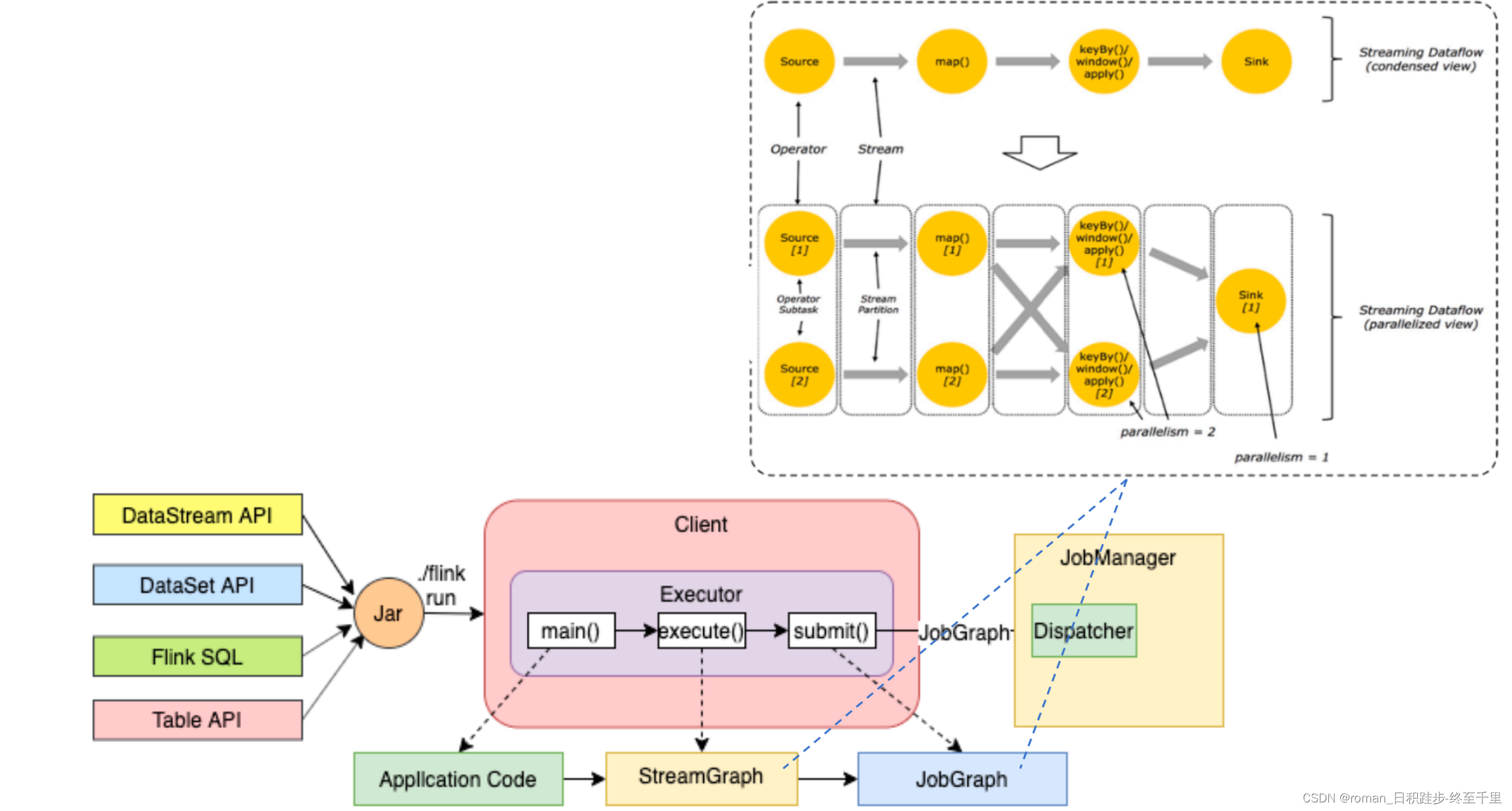

1. 用户程序转换为JobGraph

通过DataStream、DataSet API、Flink SQl、Table API等方式可以实现Flink job jar，执行flink run将job提交到Flink。

client接收到jar后，执行器通过反射找到指定类的main方法并执行，执行有本地执行，远程执行，或在yarn上执行。

调用execute将程序转换为steamGraph，接着转换成JobGraph，然后提交到Dispatcher中。



2. jobGraph

用户的程序不管是通过那种方式实现，Executor都会将抽象为streamGraph，streamGraph只是Dataflow的一个表达，没有描述具体执行时算子并发的操作。

JobGraph进一步描述了具体执行时算子的并发、算子之间的交互关系。同样通过DAG的方式表达了（不同Flink接口实现的）用户程序。JobGraph描述了job的详情，是客户端与集群之间的job载体。



参考：
https://time.geekbang.org/course/detail/100058801-278258
