linux的用户态堆栈(sp_usr)和内核态堆栈(sp_svc)

在arm linux中，进程的运行处于两种模式之一，要么在用户空间运行(用户模式USR_MODE),要么在内核空间运行(SVC_MODE)。在内核空间时，处于特权模式，在用户空间时，处于普通模式。

用户空间运行时和内核空间运行时，所用的堆栈是不同的。

本文基于linux-3.11.1代码来学习这两种运行空间下，堆栈是如何运作的(切换)。

linux-3.11.1/kernel/fork.c

SYSCALL_DEFINE0(fork) -> do_fork() -> copy_process() -> copy_thread()

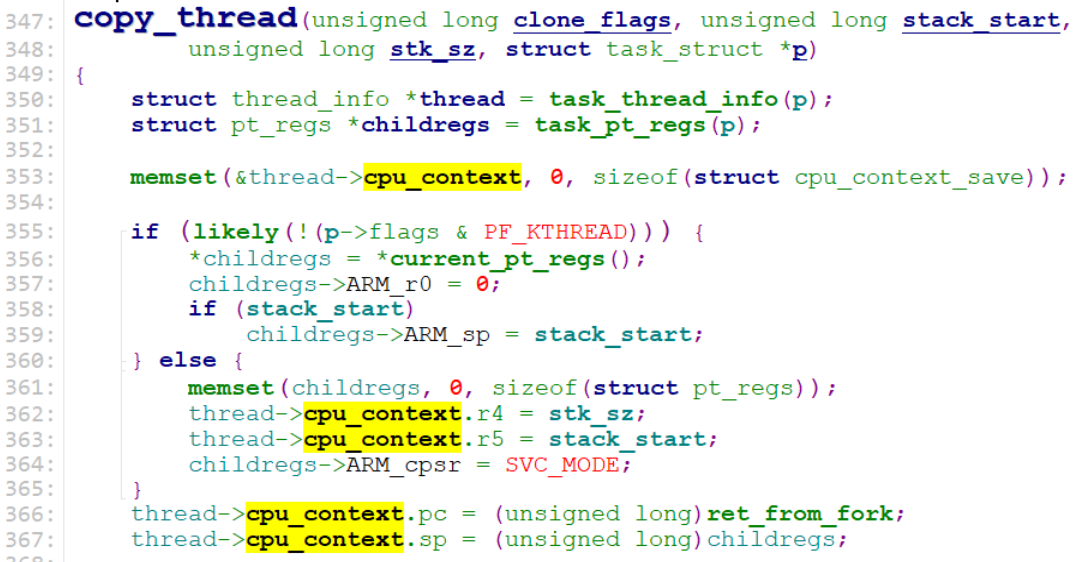

本文基于ARM来学习，这里copy_thread()定义在linux-3.11.1/arch/arm/kernel/process.c

367行设置task的内核空间的栈指针为childregs.

linux-3.11.1/arch/arm/include/asm/process.h

linux-3.11.1/arch/arm/include/asm/thread_info.h

linux-3.11.1/include/linux/sched.h

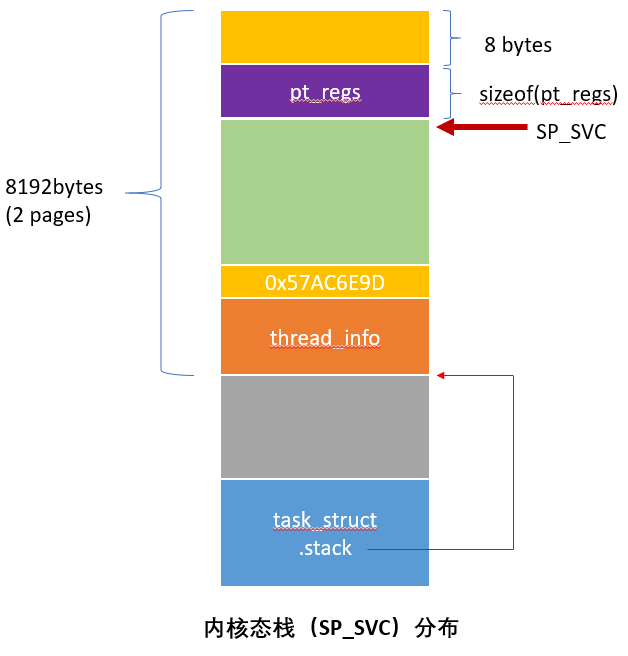

task->stack 为thread_info，在task_struct之后，故，内核态堆栈的位置如下:

注意这里，pt_regs中的所有寄存器，除了r0外的其他寄存器的值，对于非内核线程，全部拷贝自父进程，r0寄存器设为0，即子进程fork()的返回值(pid)为0.

copy_thread()除了设置了内核态栈的地方后，还设置了pc指针为ret_from_fork. 注意，此时这个新创建的task并没有run，只是被创建了，等到schedule()到自己时才真正开始run。

假设，某个时候，系统的schedule()被出发，且选到了这个新创建的task来运行。

linux-3.11.1/kernel/sched/core.c

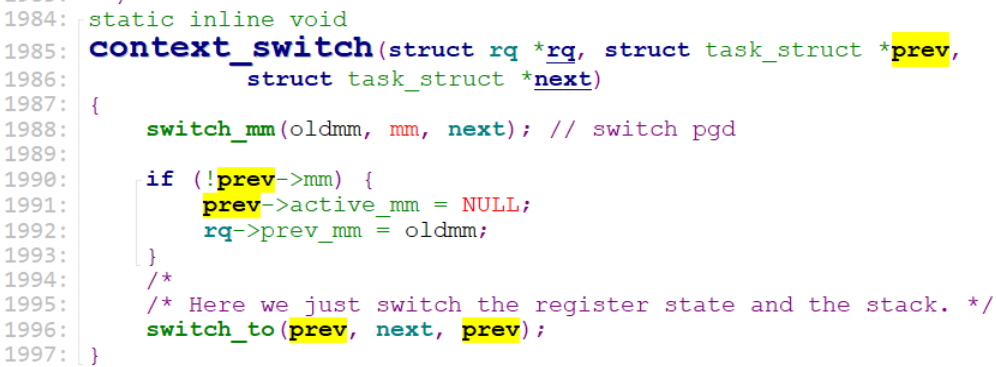

schedule() -> __schedule() -> context_switch() -> context_switch()

context_switch()调用switch_mm切换进程页表, 然后调用switch_to()加载task的pc, sp等寄存器。

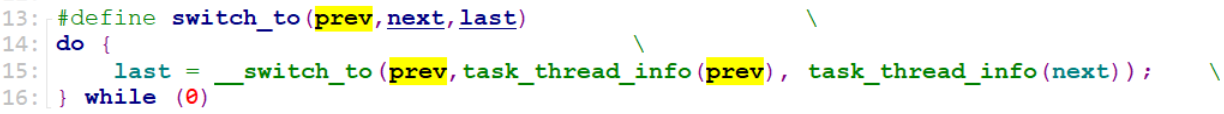

linux-3.11.1/arch/arm/include/asm/switch_to.h

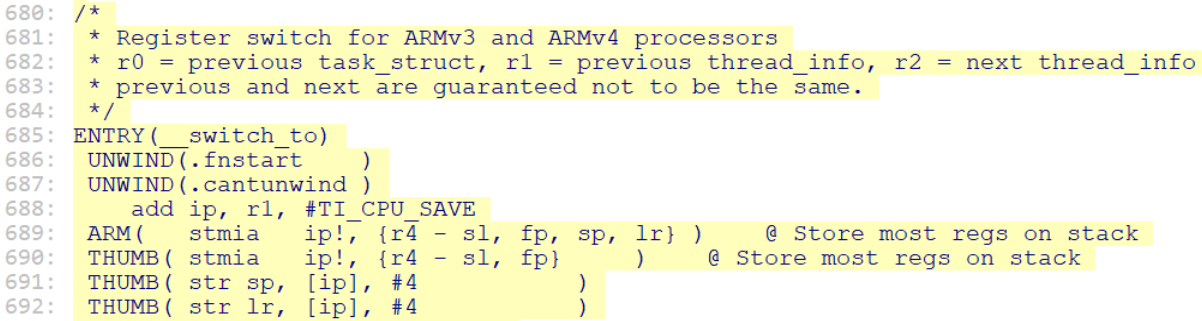

linux-3.11.1/arch/arm/kernel/entry-armv.S

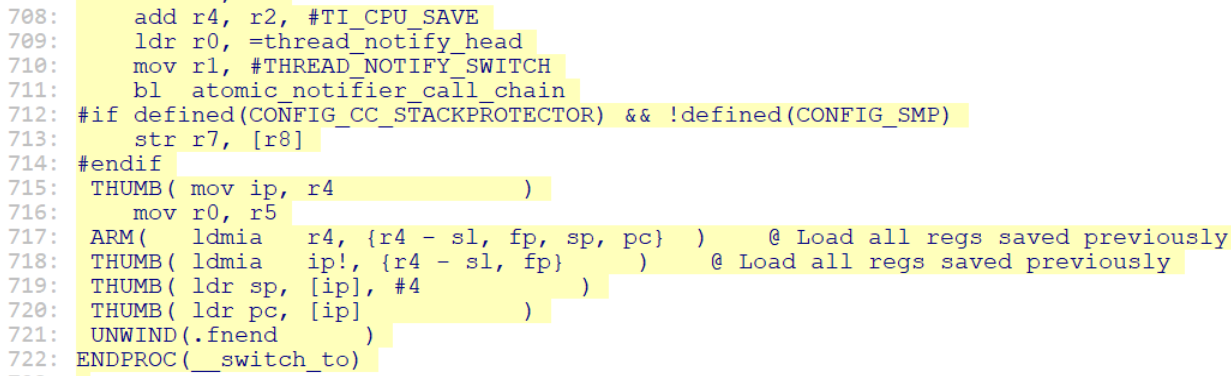

708行，r4指向新创建的task的thread_info中的cpu_context_save结构，即r4 = &task.stack. cpu_context, 所以717行加载这个结构里面保存的各寄存器的值后，sp指向了前面图示的位置，pc则指向的是ret_from_fork。

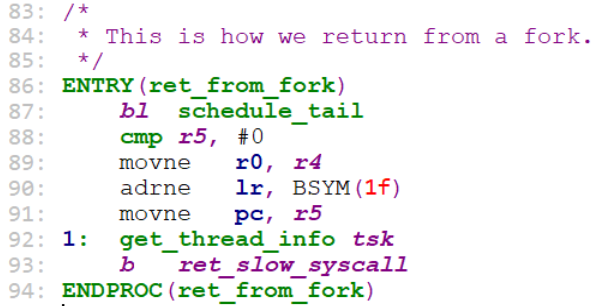

新创建的进程运行时，执行ret_from_fork处指令。

linux-3.11.1/arch/arm/kernel/entry-common.S

ret_from_fork跳转到ret_slow_syscall处执行：

linux-3.11.1/arch/arm/kernel/entry-common.S

ret_slow_syscall又调用restore_user_regs.

linux-3.11.1/arch/arm/kernel/entry-common.S

restore_user_regs调用load_user_sp_lr，将sp切到pt_regs.sp，lr切到pt_regs.lr.

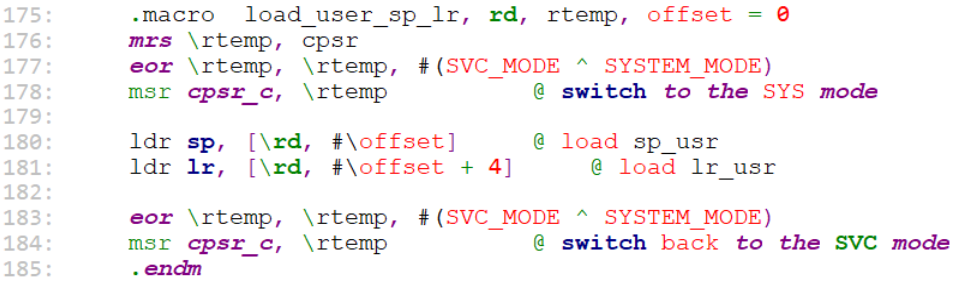

177行，先切到system模式，system模式和user模式共享sp_usr；然后180行从内核态堆栈rd后面的pt_regs.sp中取出用户态堆栈，并设置到sp寄存器(sp_usr寄存器，由于此时是用户态模式，sp为sp_usr，而非sp_svc);接着181行取出用户态的lr，并设置到lr_usr，这样，一旦模式切换到用户态, move pc, lr，pc就是用户态堆栈中保存的lr了，即用户空间下一条指令。

做完这些后，184行，重新切回SVC模式，此后sp为sp_svc.

然后ldmdb加载sp的数据到r0-r12寄存器(r0在前面copy_thread()的时候设置为0 了childregs->ARM_r0 = 0).

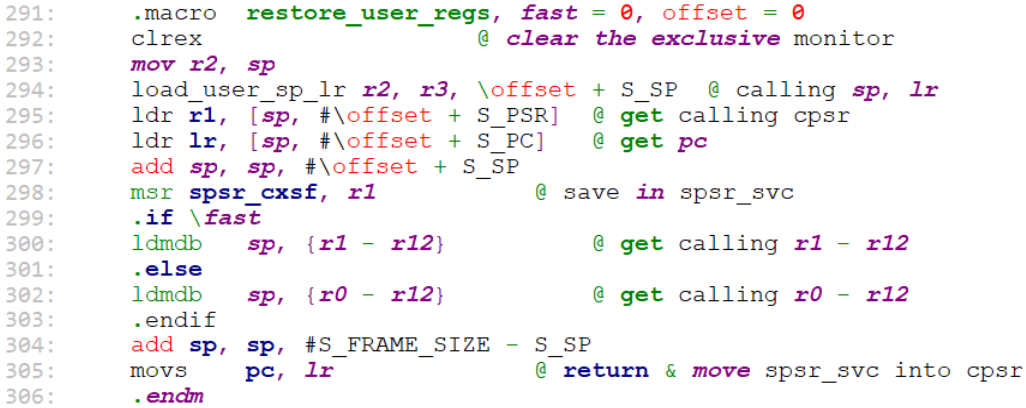

最后(305行)通过movs pc, lr指令，返回fork()的下一条指令。特权模式在298行的时候就恢复为fork()之前的值了。

由此可见，fork()后，进程使用的用户空间栈是共享父进程的pt_regs.sp，指令也是共享父进程的pt_regs.pc.

fork()子进程后，我们通过exec函数来执行子进程程序。

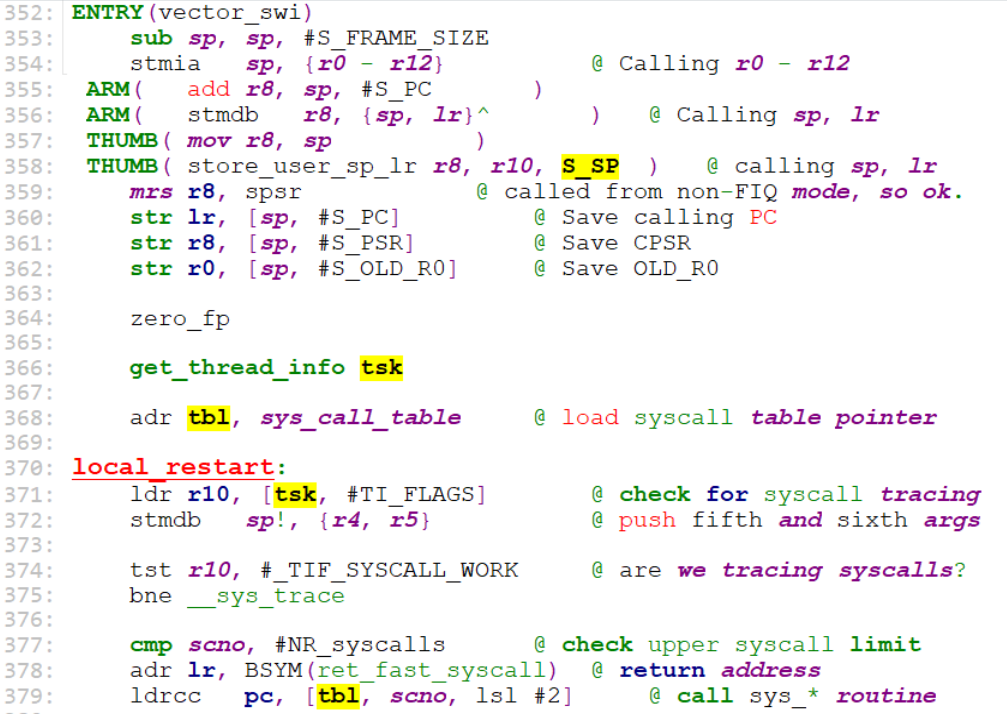

先来看系统调用出发的SWI异常:

linux-3.11.1/arch/arm/kernel/entry-common.S

注意，此时为SVC模式, sp为sp_svc，vector_swi首先保存现场，拿到系统调用号,368行加载系统调用表sys_call_table，379调用系统调用程序，这里为sys_execve()。

这里有一个疑惑，sp_svc栈寄存器不需要恢复操作的吗?

答案是，是的，sp_svc只有在schedule()进程切换的时候，调用__switch_to时，才会被更新为新task.stack.cpu_context.sp。

exec函数就是替换当前进程的可执行程序(elf文件)。

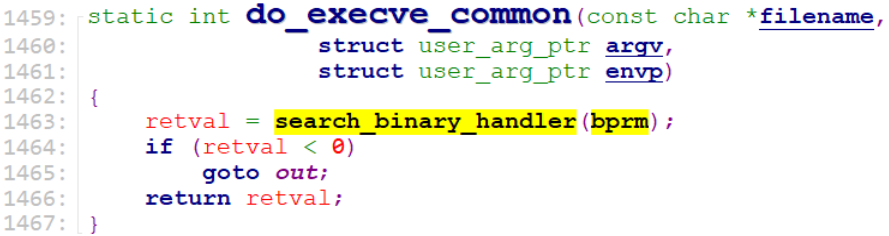

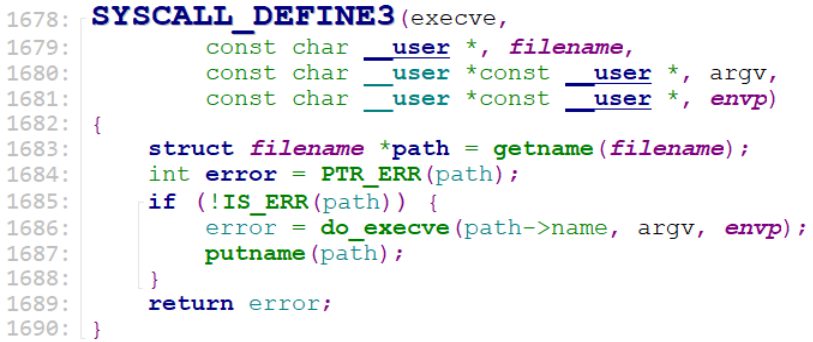

SYSCALL_DEFINES(execve) -> do_execve() -> do_execve_common() -> search_binary_handler() -> load_elf_binary()

linux-3.11.1/fs/exec.c

load_elf_binary()用于解析和加载elf可执行文件到内存中。

linux-3.11.1/fs/binfmt_elf.c

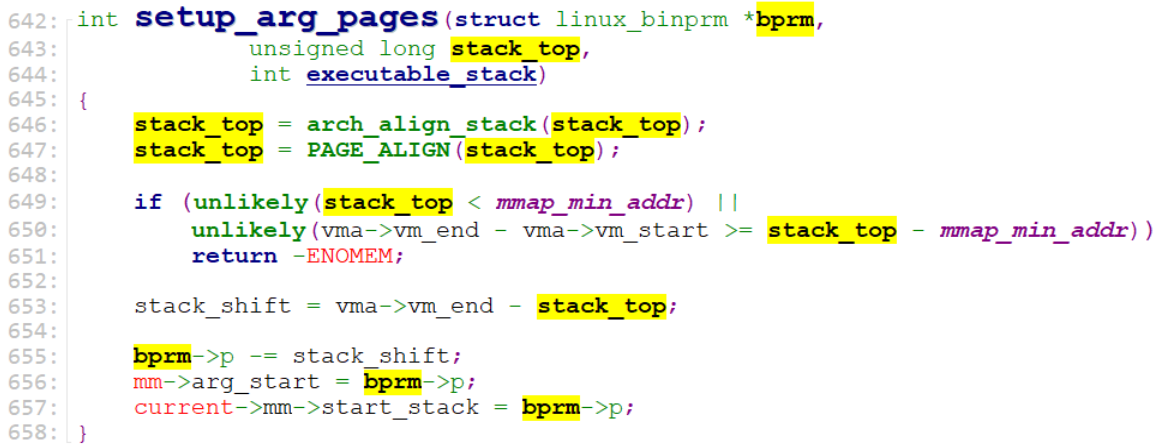

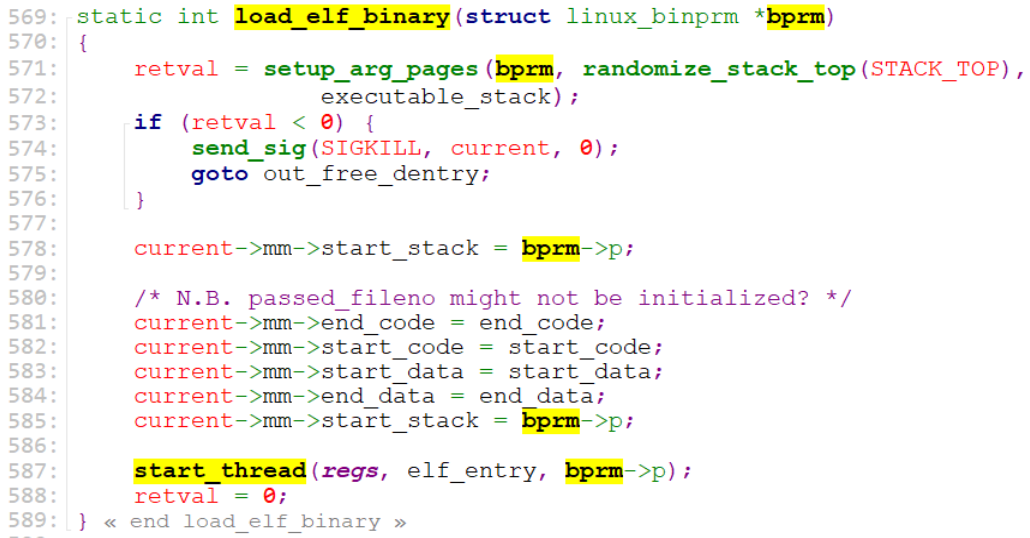

load_elf_binary()调用setup_arg_pages()设置bprm->p(这个就是用户空间堆栈的位置)，这里STACK_TOP为2G. randomize_stack_top(STACK_TOP)为2G-16M.

linux-3.11.1/fs/binfmt_elf.c

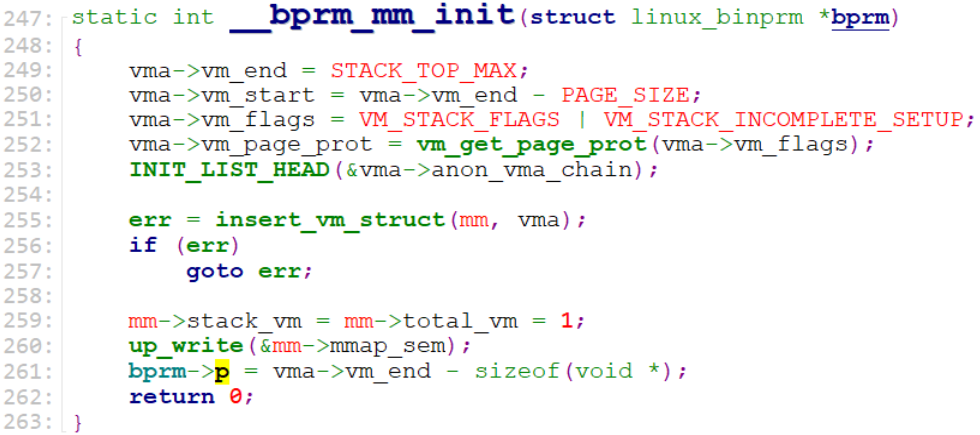

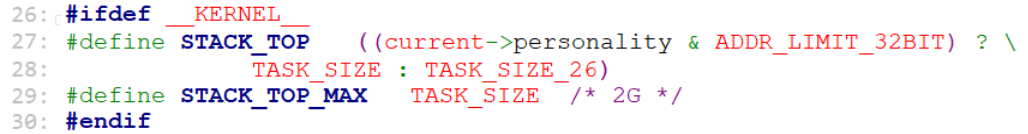

bprm->p在__bprm_mm_init()初始化为STACK_TOP_MAX(2G).

linux-3.11.1/fs/binfmt_elf.c

linux-3.11.1/arch/arm/include/asm/process.h

所以，bprm->p = 2G – 16M.

load_elf_binary()最后调用start_thread().

linux-3.11.1/fs/binfmt_elf.c

这里elf_entry()就是elf文件中的ENTRY()指示的地址，即main().

linux-3.11.1/arch/arm/include/asm/process.h

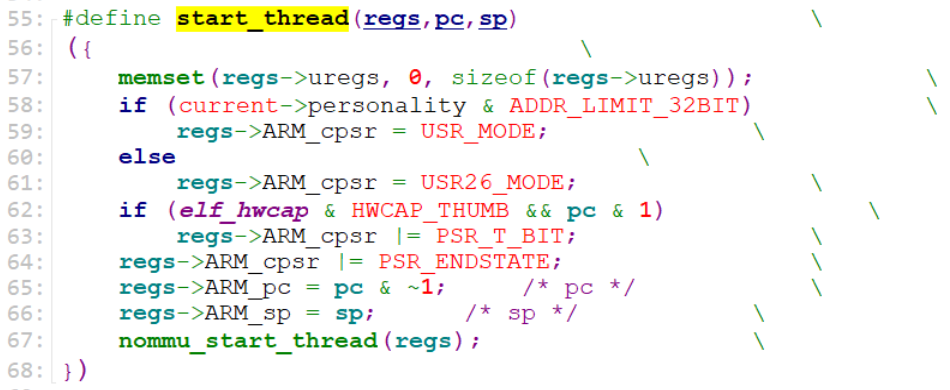

start_thread()更新了当前进程的pt_regs中的寄存器pc, sp, cpsr.这样，下次schedule的时候，就是运行pc指向的elf_entry处的函数(main)了。

这样，当exec()系统调用返回时，regs->ARM_pc, regs->ARM_sp就会被加载到对应的寄存器中，完成了子进程可执行程序的替换。

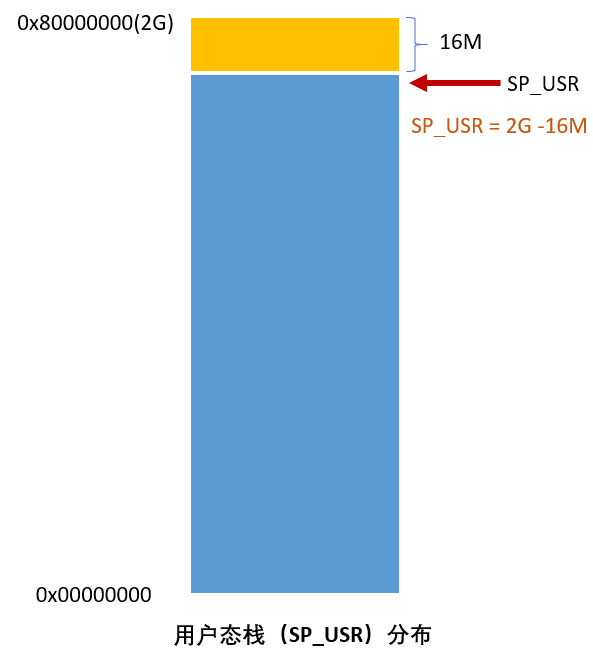

下图显示的为用户态栈的分布:
