概述

概要：简单记录Kconfig 编写方法和 make menuconfig 配置时的展现形式的对应。

平台：ubuntu 20.04

kernel 版本：linux-4.0

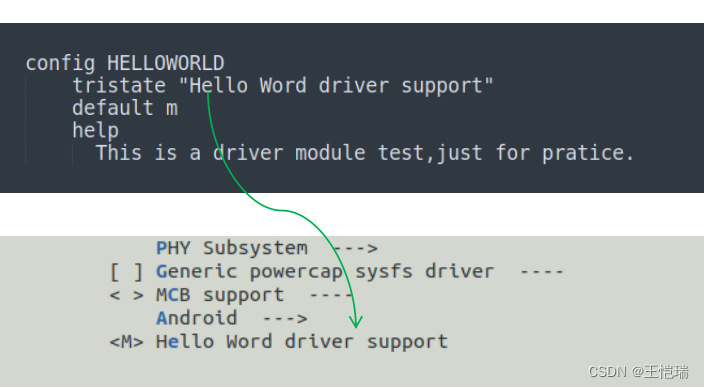

在上一篇博客《驱动的第一个模块》中，编写驱动Kconfig后，配置时呈现的效果和代码对比如下：

此时进了 Device drivers 就可以看到 Hello Word driver support，也就是说 Hello Word 是在二级目录下。假如rivotek下的驱动很多，希望进入三级目录进行配置呢？

仿照着kernel里的的其他模块编写了Makefile 和修改了 drivers下的Makefile，编译老是报错：

linux-4.0$ make menuconfig
scripts/kconfig/mconf Kconfig
drivers/rivotek/Kconfig:18: 'endmenu' in different file than 'menu'
drivers/rivotek/Kconfig:1: location of the 'menu'
drivers/Kconfig:187: 'endmenu' in different file than 'menu'
drivers/rivotek/Kconfig:1: location of the 'menu'
make[1]: *** [scripts/kconfig/Makefile:24：menuconfig] 错误 1
make: *** [Makefile:543：menuconfig] 错误 2

核对许久，没有找到问题，百度了该错误，找到如下相同错误的博客：编译错误-----Kconfig之'endmenu' in different file than 'menu'

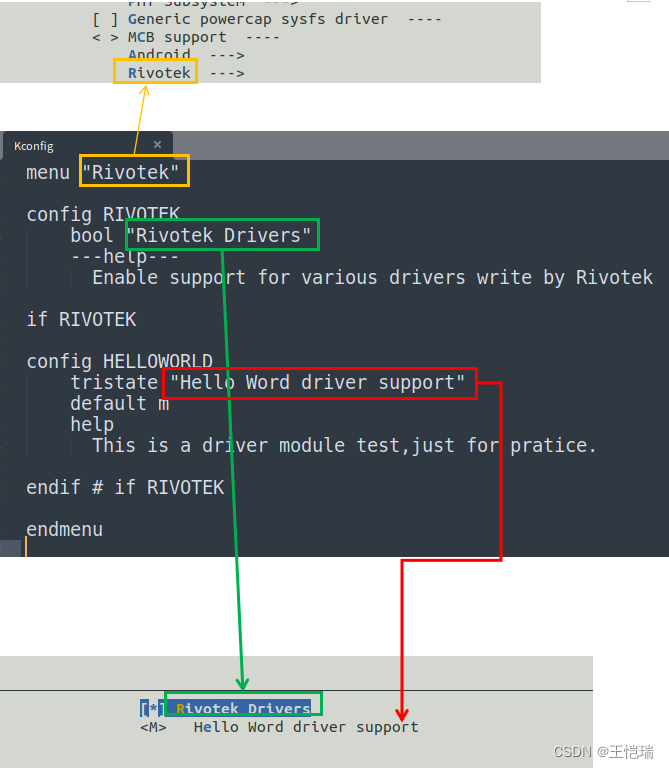

再仔细对比，缺少少了一个回车，添加后可以出配置界面。查看配置项，和代码对应关系如下：

Kconfig 配置

menu "Rivotek"

config RIVOTEK
	bool "Rivotek Drivers"
	---help---
	  Enable support for various drivers write by Rivotek

if RIVOTEK

config HELLOWORLD
	tristate "Hello Word driver support"
	default m
	help
	  This is a driver module test,just for pratice.

endif # if RIVOTEK

endmenu

还需更改drivers下的Makefile配置，如下：

diff --git a/drivers/Makefile b/drivers/Makefile
index 527a6da8..0ef64a04 100644
--- a/drivers/Makefile
+++ b/drivers/Makefile
@@ -165,3 +165,6 @@ obj-$(CONFIG_RAS)           += ras/
 obj-$(CONFIG_THUNDERBOLT)      += thunderbolt/
 obj-$(CONFIG_CORESIGHT)                += coresight/
 obj-$(CONFIG_ANDROID)          += android/
+
+
+obj-$(CONFIG_RIVOTKE)       += rivotek/

编译后，居然没有Helloworld.ko 生成！

检查 .config 文件，有配置，无误。

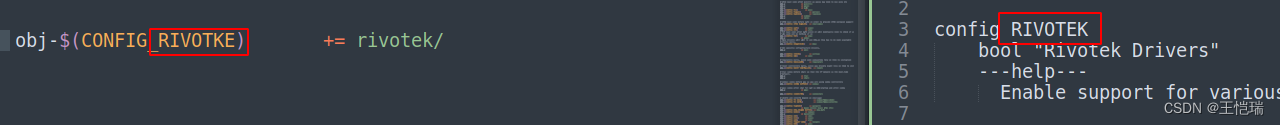

检查 Makefile，和rivotek 文件夹下的Kconfig 对比

配置名字写错了…………

更改为

diff --git a/drivers/Makefile b/drivers/Makefile
index 527a6da8..0ef64a04 100644
--- a/drivers/Makefile
+++ b/drivers/Makefile
@@ -165,3 +165,6 @@ obj-$(CONFIG_RAS)           += ras/
 obj-$(CONFIG_THUNDERBOLT)      += thunderbolt/
 obj-$(CONFIG_CORESIGHT)                += coresight/
 obj-$(CONFIG_ANDROID)          += android/
+
+
+obj-$(CONFIG_RIVOTEK)       += rivotek/

主要更改点：CONFIG_RIVOTKE ====》 CONFIG_RIVOTEK

编译，生成Helloworld.ko。

drivers文件夹下 Makefile 最初写错了，后面又修正；这里有占用篇幅的嫌疑，但真实的记录了debug的过程。同时，假如有读过这篇博客的朋友在自己工作中遇到类似的情况，此处提供一个debug思路。
