概述

本文基于Android5.1.1版本源码。

Android4.0开始，系统自带了截屏功能，使用方法是按下音量下（VOLUME_DOWN）键+电源（Power）键。

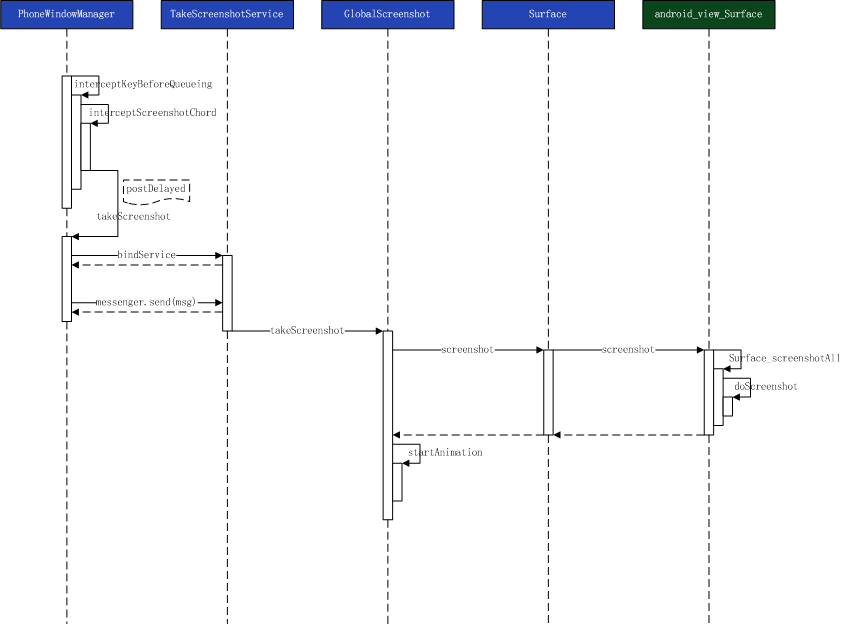

以模块来划分的话，截图功能的代码会依次调用Policy，SystemUI，Surface相关的代码，具体流程如下流程图所示：

流程图

Policy（PhoneWindowManager.java）：在此处完成Key的捕获，当VOLUME_DOWN和Power键被几乎同时按下后，向SystemUI发送Message开始截图。

SystemUI（TakeScreenshotService.java和GlobalScreenshot.java）：收到来自Client端的截屏请求后，开始调用Surface的API截屏，并将截取到的图片通过WindowManager以浮动窗口的形式显示给用户查看。

Surface（Surface.java和android_view_Surface.cpp）：Framework层的Surface.java只是提供一个native方法，实际实现在JNI处的android_view_Surface.cpp中的doScreenshot(…)方法。

Android源码中对组合键的捕获

Android源码中对按键的捕获位于文件PhoneWindowManager.java（mydroidframeworksbasepolicysrccomandroid
internalpolicyimpl）中，这个类处理所有的键盘输入事件，比如home键、返回键等。其中函数interceptKeyBeforeQueueing()会对常用的按键做特殊处理。

在Android系统中，由于我们的每一个Android界面都是一个Activity，而界面的显示都是通过Window对象实现的，每个Window对象实际上都是PhoneWindow的实例，而每个PhoneWindow对象都一个PhoneWindowManager对象，当我们在Activity界面执行按键操作的时候，在将按键的处理操作分发到App之前，首先会回调PhoneWindowManager中的dispatchUnhandledKey()方法，该方法主要用于执行当前App处理按键之前的操作。然后在dispatchUnhandledKey()方法体中会调用interceptFallback()方法，之后调用了interceptKeyBeforeQueueing()方法，通过阅读我们我们知道该方法主要实现了对截屏按键的处理流程，这样我们继续看一下interceptKeyBeforeQueueing()方法的处理：


@Override
public int interceptKeyBeforeQueueing(KeyEvent event, int policyFlags) {
//首先判断当前系统是否已经boot完毕，若尚未启动完毕，则所有的按键操作都将失效，若启动完成，则执行后续的操作
if (!mSystemBooted) {
// If we have not yet booted, don't let key events do anything.
return 0;
}
...
// Handle special keys.
switch (keyCode) {
//这里我们只是关注音量减少按键和电源按键组合的处理事件,即截屏
case KeyEvent.KEYCODE_VOLUME_DOWN:
case KeyEvent.KEYCODE_VOLUME_UP:
case KeyEvent.KEYCODE_VOLUME_MUTE: {
if (keyCode == KeyEvent.KEYCODE_VOLUME_DOWN) {
if (down) {
//按下音量减少按键的时候回进入到：case KeyEvent.KEYCODE_VOLUME_MUTE分支并执行相应的逻
//辑，然后同时判断用户是否按下了电源键，若同时按下了电源键，则执行下面
if (interactive && !mScreenshotChordVolumeDownKeyTriggered
&& (event.getFlags() & KeyEvent.FLAG_FALLBACK) == 0) {
mScreenshotChordVolumeDownKeyTriggered = true;
mScreenshotChordVolumeDownKeyTime = event.getDownTime();//按下开始时间
mScreenshotChordVolumeDownKeyConsumed = false;
cancelPendingPowerKeyAction();
interceptScreenshotChord();//系统准备开始执行截屏操作的开始
}
} else {
mScreenshotChordVolumeDownKeyTriggered = false;
cancelPendingScreenshotChordAction();
}
}
...
case KeyEvent.KEYCODE_POWER: {
result &= ~ACTION_PASS_TO_USER;
isWakeKey = false; // wake-up will be handled separately
if (down) {
interceptPowerKeyDown(event, interactive);
} else {
interceptPowerKeyUp(event, interactive, canceled);
}
break;
}
...
return result;
}

Android源码中调用屏幕截图的接口

可以发现这里首先判断当前系统是否已经boot完毕，按下音量减少按键的时候回进入到：case KeyEvent.KEYCODE_VOLUME_MUTE分支并执行相应的逻辑，然后同时判断用户是否按下了电源键，若同时按下了电源键，则执行interceptScreenshotChord()方法。其实按下电源键最终也会进入函数interceptScreenshotChord()中，那么接下来看看这个函数干了什么工作：


private void interceptScreenshotChord() {
//用两个布尔变量判断是否同时按了音量下键和电源键后，再计算两个按键响应Down事件之间的时间差不超过150毫秒，
//也就认为是同时按了这两个键后，算是真正的捕获到屏幕截屏的组合键。
if (mScreenshotChordEnabled
&& mScreenshotChordVolumeDownKeyTriggered && mScreenshotChordPowerKeyTriggered
&& !mScreenshotChordVolumeUpKeyTriggered) {
final long now = SystemClock.uptimeMillis();// 从开机到现在的毫秒数（手机睡眠的时间不包括在内）
if (now <= mScreenshotChordVolumeDownKeyTime + SCREENSHOT_CHORD_DEBOUNCE_DELAY_MILLIS
&& now <= mScreenshotChordPowerKeyTime
+ SCREENSHOT_CHORD_DEBOUNCE_DELAY_MILLIS) {
mScreenshotChordVolumeDownKeyConsumed = true;
cancelPendingPowerKeyAction();
mHandler.postDelayed(mScreenshotRunnable, getScreenshotChordLongPressDelay());
}
}
}

在方法体中我们最终会执行发送一个延迟的异步消息，请求执行截屏的操作，而这里的延时时间，若当前输入框是打开状态，则延时时间为输入框关闭时间加上系统配置的按键超时时间，若当前输入框没有打开则直接是系统配置的按键超时处理时间。

发送了异步消息之后系统最终会被我们发送的Runnable对象的run方法执行，这样我们看一下Runnable类型的mScreenshotRunnable的run方法的实现:


private final Runnable mScreenshotRunnable = new Runnable() {
@Override
public void run() {
takeScreenshot();
}
};

接着看函数takeScreenshot():

private void takeScreenshot() {
synchronized (mScreenshotLock) {
if (mScreenshotConnection != null) {
return;
}
//创建了一个TakeScreenshotService对象然后调用了bindServiceAsUser，
//这样就创建了TakeScreenshotService服务并在服务创建之后发送了一个异步消息
ComponentName cn = new ComponentName("com.android.systemui",
"com.android.systemui.screenshot.TakeScreenshotService");
Intent intent = new Intent();
intent.setComponent(cn);
ServiceConnection conn = new ServiceConnection() {
@Override
public void onServiceConnected(ComponentName name, IBinder service) {
synchronized (mScreenshotLock) {
if (mScreenshotConnection != this) {
return;
}
Messenger messenger = new Messenger(service);
Message msg = Message.obtain(null, 1);
final ServiceConnection myConn = this;
Handler h = new Handler(mHandler.getLooper()) {
@Override
public void handleMessage(Message msg) {
synchronized (mScreenshotLock) {
if (mScreenshotConnection == myConn) {
mContext.unbindService(mScreenshotConnection);
mScreenshotConnection = null;
mHandler.removeCallbacks(mScreenshotTimeout);
}
}
}
};
msg.replyTo = new Messenger(h);
msg.arg1 = msg.arg2 = 0;
if (mStatusBar != null && mStatusBar.isVisibleLw())
msg.arg1 = 1;
if (mNavigationBar != null && mNavigationBar.isVisibleLw())
msg.arg2 = 1;
try {
messenger.send(msg);
} catch (RemoteException e) {
}
}
}
@Override
public void onServiceDisconnected(ComponentName name) {}
};
if (mContext.bindServiceAsUser(
intent, conn, Context.BIND_AUTO_CREATE, UserHandle.CURRENT)) {
mScreenshotConnection = conn;
mHandler.postDelayed(mScreenshotTimeout, 10000);
}
}
}

可以看到这个函数使用AIDL绑定了service服务到”com.android.systemui.screenshot.TakeScreenshotService”，注意在service连接成功时，对message的msg.arg1和msg.arg2两个参数的赋值。其中在mScreenshotTimeout中对服务service做了超时处理。接着我们找到实现这个服务service的类TakeScreenshotService类，看看其实现的流程：

public class TakeScreenshotService extends Service {
private static final String TAG = "TakeScreenshotService";
private static GlobalScreenshot mScreenshot;
private Handler mHandler = new Handler() {
@Override
public void handleMessage(Message msg) {
switch (msg.what) {
case 1:
final Messenger callback = msg.replyTo;
if (mScreenshot == null) {
mScreenshot = new GlobalScreenshot(TakeScreenshotService.this);
}
mScreenshot.takeScreenshot(new Runnable() {
@Override public void run() {
Message reply = Message.obtain(null, 1);
try {
callback.send(reply);
} catch (RemoteException e) {
}
}
}, msg.arg1 > 0, msg.arg2 > 0);
}
}
};

可以发现在在TakeScreenshotService类的定义中有一个Handler成员变量，而我们在启动TakeScreentshowService的时候回发送一个异步消息，这样就会执行mHandler的handleMessage方法，然后在handleMessage方法中我们创建了一个GlobalScreenshow对象，然后执行了takeScreenshot方法，好吧，继续看一下takeScreentshot方法的执行逻辑。


void takeScreenshot(Runnable finisher, boolean statusBarVisible, boolean navBarVisible) {
// We need to orient the screenshot correctly (and the Surface api seems to take screenshots
// only in the natural orientation of the device :!)
mDisplay.getRealMetrics(mDisplayMetrics);
float[] dims = {mDisplayMetrics.widthPixels, mDisplayMetrics.heightPixels};
float degrees = getDegreesForRotation(mDisplay.getRotation());
boolean requiresRotation = (degrees > 0);
if (requiresRotation) {
// Get the dimensions of the device in its native orientation
mDisplayMatrix.reset();
mDisplayMatrix.preRotate(-degrees);
mDisplayMatrix.mapPoints(dims);
dims[0] = Math.abs(dims[0]);
dims[1] = Math.abs(dims[1]);
}
// Take the screenshot
//执行截屏事件的具体操作，然后SurfaceControl.screenshot方法截屏之后返回的是一个Bitmap对象
mScreenBitmap = SurfaceControl.screenshot((int) dims[0], (int) dims[1]);
if (mScreenBitmap == null) {//判断是否截屏成功
notifyScreenshotError(mContext, mNotificationManager);//发送截屏失败的notification通知
finisher.run();
return;
}
//判断截屏的图像是否需要旋转
if (requiresRotation) {
// Rotate the screenshot to the current orientation
Bitmap ss = Bitmap.createBitmap(mDisplayMetrics.widthPixels,
mDisplayMetrics.heightPixels, Bitmap.Config.ARGB_8888);
Canvas c = new Canvas(ss);
c.translate(ss.getWidth() / 2, ss.getHeight() / 2);
c.rotate(degrees);
c.translate(-dims[0] / 2, -dims[1] / 2);
c.drawBitmap(mScreenBitmap, 0, 0, null);
c.setBitmap(null);
// Recycle the previous bitmap
mScreenBitmap.recycle();
mScreenBitmap = ss;
}
// Optimizations
mScreenBitmap.setHasAlpha(false);
mScreenBitmap.prepareToDraw();
// Start the post-screenshot animation
//开始截屏的动画
startAnimation(finisher, mDisplayMetrics.widthPixels, mDisplayMetrics.heightPixels,
statusBarVisible, navBarVisible);
}

其实看到这里，我们算是真正看到截屏的操作了，具体的工作包括对屏幕大小、旋转角度的获取，然后调用Surface类的screenshot方法截屏保存到bitmap中，之后把这部分位图填充到一个画布上，最后再启动一个延迟的拍照动画效果。如果再往下探究screenshot方法，发现已经是一个native方法了：


/**
* Like {@link #screenshot(int, int, int, int)} but includes all
* Surfaces in the screenshot.
*
* @hide
*/
public static native Bitmap screenshot(int width, int height);

使用JNI技术调用底层的代码，如果再往下走，会发现映射这这个jni函数在文件android_view_Surface.cpp中，这个真的已经是底层c++语言了，统一调用的底层函数是doScreenshot()方法。

截屏声音控制

GlobalScreenshot.java下

private MediaActionSound mCameraSound;
// Setup the Camera shutter sound
mCameraSound = new MediaActionSound();
mCameraSound.load(MediaActionSound.SHUTTER_CLICK); //设置截屏的声音
// Play the shutter sound to notify that we've taken a screenshot.播放快门音以通知我们拍摄了屏幕截图
mCameraSound.play(MediaActionSound.SHUTTER_CLICK);

截屏通知消息控制

GlobalScreenshot.java下
SaveImageInBackgroundTask()函数中有mNotificationManager.notify(nId, n);
onPostExecute()函数中有mNotificationManager.notify(mNotificationId, n);
控制截屏成功的通知消息

notifyScreenshotError()函数中有nManager.notify(SCREENSHOT_NOTIFICATION_ID, n);控制截屏出错的通知消息

总结

在PhoneWindowManager的dispatchUnhandledKey方法中处理App无法处理的按键事件，当然也包括音量减少键和电源按键的组合按键

通过一系列的调用启动TakeScreenshotService服务，并通过其执行截屏的操作。

具体的截屏代码是在native层实现的。

截屏操作时候，若截屏失败则直接发送截屏失败的notification通知。

截屏之后，若截屏成功，则先执行截屏的动画，并在动画效果执行完毕之后，发送截屏成功的notification的通知。

可以参考这篇文章里面的栗子，本文部分内容也参考此文
